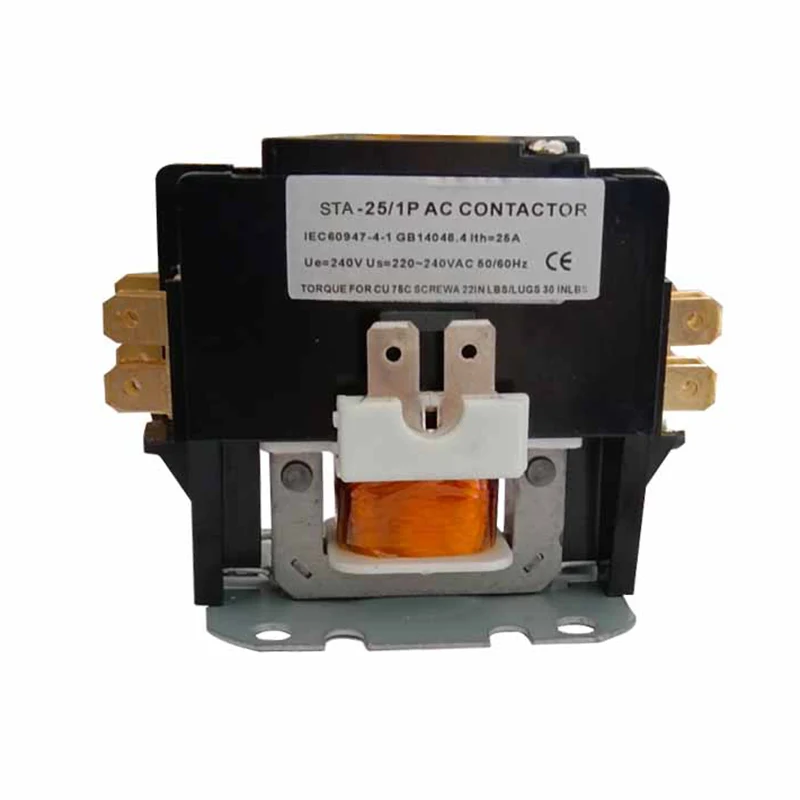

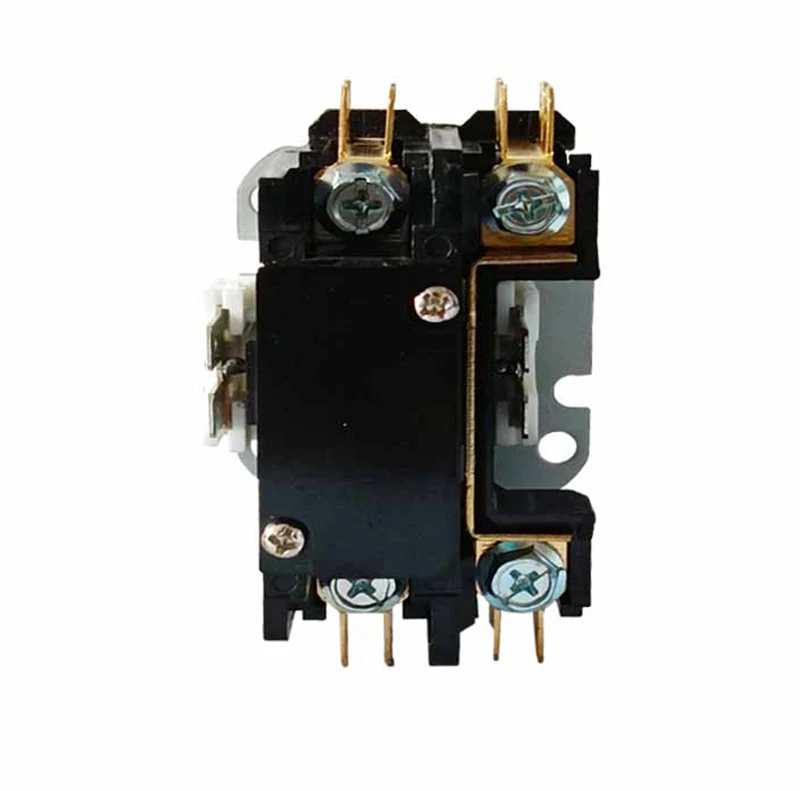

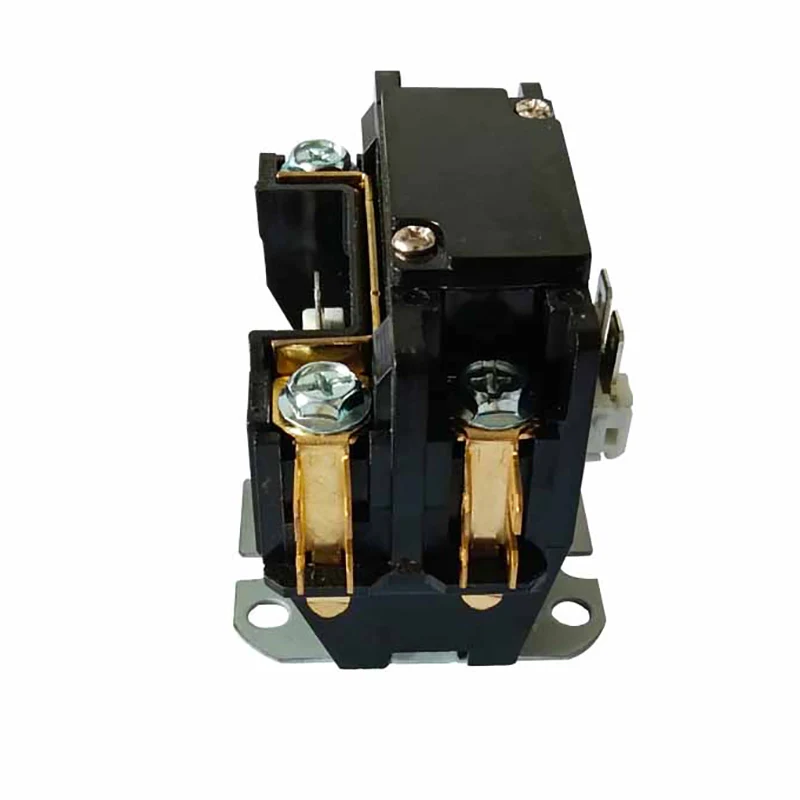

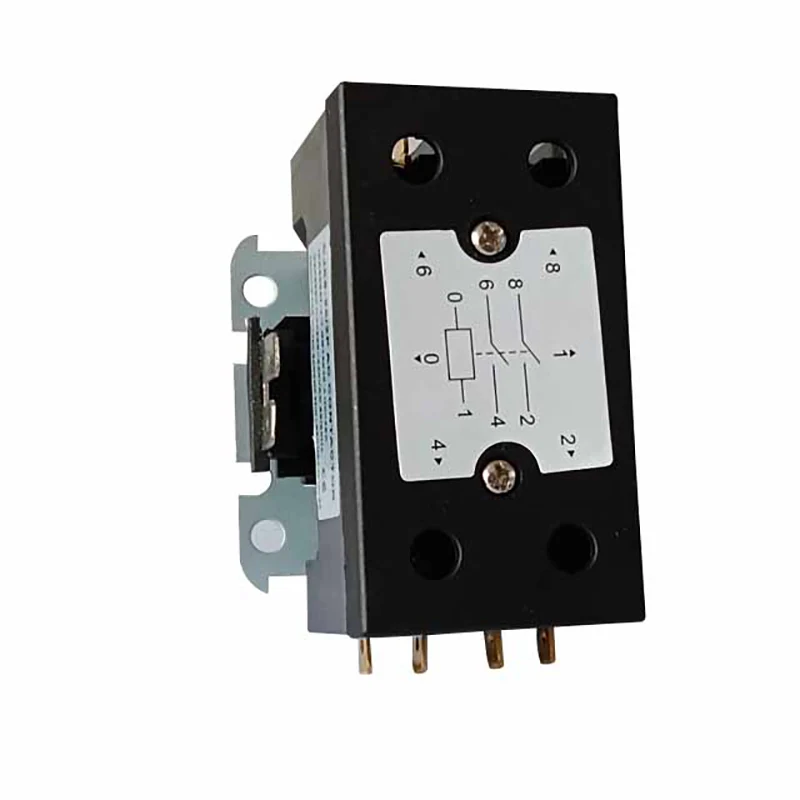

1.5p 25a օդորակման կոնտակտոր

1.5p 25a օդորակման կոնդիցիոներները հստակ նպատակ են հանդիսանում AC Contactor- ը նախատեսված է սառնարանային, օդորակման եւ էլեկտրական ջեռուցման սամեզերների օգտագործման համար: Էլեկտրաէներգիայի կապերը կարող են կատարվել երկու պտուտակային տերմինալներով `արագ կապերով կամ բեռնատար տերմինալներով արագ կապերով Նրանք համապատասխանում են IEC60947-4-1- ին

Ուղարկել հարցում

ապրանքի նկարագրությունը

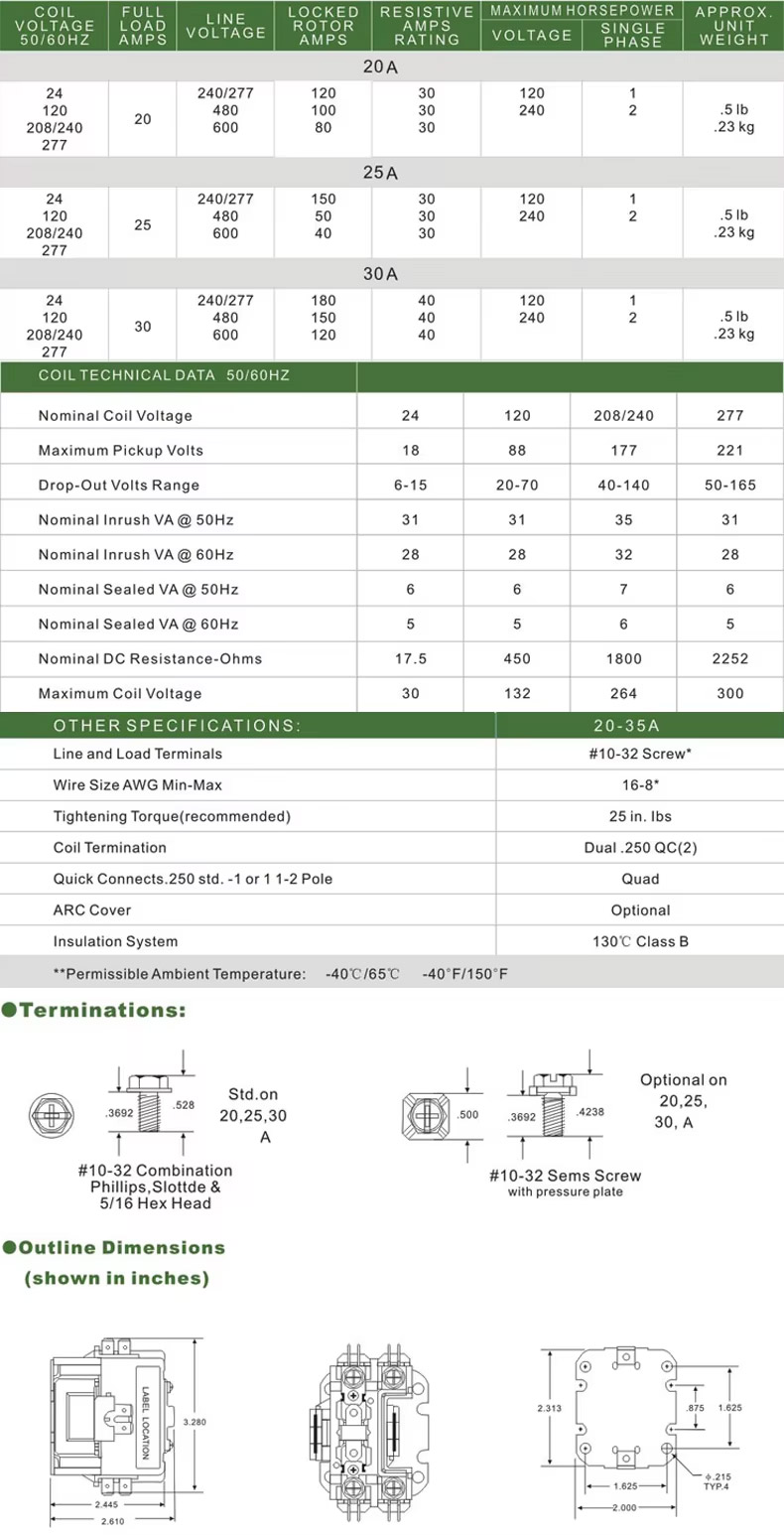

Մոդել ոչ	Ամբողջ բեռը	Դիմացկուն ամպեր (ա)	Բեւեռ No.	Coil լոլտ ( V)	Գծի լարումը (V)	Max HP		-
Մոդել ոչ	Ամպ (ա)	Դիմացկուն ամպեր (ա)	Բեւեռ No.	50/60 ժամ	Գծի լարումը (V)	Վոլտաժ (V)	Միայնակ Փուլ	Երեք Փուլ
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Մեկուսիչ նյութ	Կոնտակտային բլոկը եւ կրիչը բարձրորակ են Էլեկտրական կարգի ջերմապակի խեժ
Temperature երմաստիճանի միջակայքը	-40 ° F- ից 150 ° F; -5- + 40
Մեխանիկական կյանք (բեռ չկա)	Համապատասխանում է UL եւ ARI Տեխնիկական ստանդարտին
Էլեկտրական կյանք	Համապատասխանում է UL- ի եւ ARI բնութագրերին Ստանդարտ
Քաշը (մոտավոր)	9.25 ունց
Կծիկների հաճախականությունը	50/60 ժամ
Կծիկ մեկուսացում	B (130ºC)
Դադարեցում	Press նշման միակցիչ եւ կրկնակի 1/4 q.c
Գործել	Անվանական կծիկի կոլտաժի 85%; 110% առավելագույն անվտանգ գործել
Հերթապահության ցիկլը	Շարունակական

Գործողության սկզբունքը

Երբ 1,5P 25A օդափոխիչի կոնտակտատորի կծիկն է էներգիայով, երկաթե միջուկը դառնում է մագնիսական եւ գրավում է կոնտակտային համակարգը փակելու համար, այդպիսով էլեկտրական բեռը միացնելով էլեկտրական բեռը: Երբ կծիկը քայքայվում է, երկաթե միջուկը կորցնում է իր մագնիտիզմը, եւ կոնտակտային համակարգը առանձնացված է գարնանը, այդպիսով անջատելով բեռը հոսանքի աղբյուրից: Այս եղանակով կոնտակտը թույլ է տալիս հեռակառավարվել էլեկտրական բեռի վրա:

Սահմանված նպատակային կոնտակտատորի դիմում.

• CJX9 (կամ STA) սերիայի օդային վիճակը AC Contactor- ը հիմնականում կիրառելի է AC 50hz կամ 60Hz տողի համար

• Օդորակիչ կոնտակտորները հստակ նպատակ են հանդիսանում AC Contactor- ը նախատեսված է սառնարանային, օդորակման եւ էլեկտրական ջեռուցման սամեզերների օգտագործման համար:

• Էլեկտրաէներգիայի կապերը կարող են կատարվել երկու պտուտակային տերմինալներով `արագ կապերով կամ բեռնատար տերմինալներով արագ կապերով

• Նրանք համապատասխանում են IEC60947-4-1- ին

Կառուցվածքը եւ առանձնահատկությունները

Կառուցվածքը

Էլեկտրամագնիսական համակարգ. Ներառյալ կծիկ, հիմնական եւ այլ բաղադրիչներ, որոնք օգտագործվում են մագնիսական հոսք ստեղծելու համար `կոնտակտային համակարգի բացումը եւ փակումը:

Կոնտակտային համակարգ. Ներառյալ հիմնական կոնտակտային եւ օժանդակ կապը, հիմնական կոնտակտը օգտագործվում է բարձր հոսանքի բարձրացման համար, եւ օժանդակ կապը օգտագործվում է կառավարման ազդանշանի փոխանցման եւ հետադարձ կապի իրականացման համար:

Arc մարող սարք. Օգտագործվում է աղեղը մարելու համար, երբ շփումը անջատված է շփումը վնասներից պաշտպանելու համար:

Shell. Օգտագործվում է ներքին բաղադրիչները արտաքին միջավայրից պաշտպանելու համար, միաժամանակ ջերմային ցրման ապահովում:

Նկարագրություն.

Հատուկ էներգետիկ համակարգերի եւ բեռի տեսակների լավ սահմանված նպատակով եւ հատուկ ձեւավորմամբ:

Կոնտակտային համակարգը արտադրվում է բարձրորակ նյութերից `լավ էլեկտրական հաղորդունակությամբ եւ դիմադրություն կրելու համար:

Էլեկտրամագնիսական համակարգը ունի բավարար ներծծող ուժ `շփումները հուսալիորեն ներգրավելու եւ ազատելու համար:

Arc մարող սարքը կարող է արդյունավետորեն մարել աղեղը եւ պաշտպանել կապերը վնասներից:

Կեղեւը ողջամտորեն նախագծված է բավարար ուժով եւ ջերմային ցրման կատարմամբ:

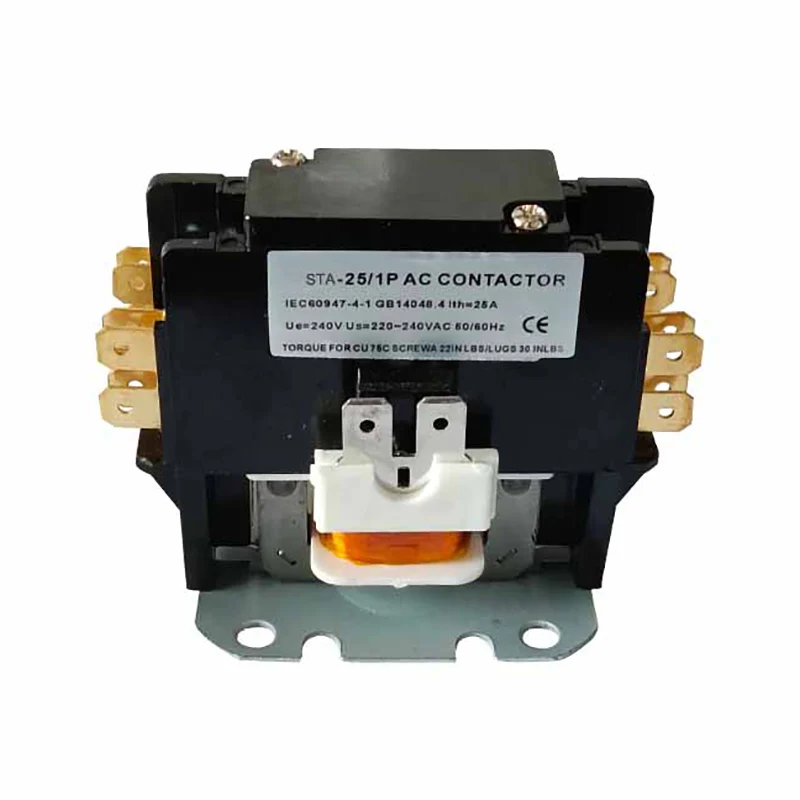

1.5P 25A Air AC Conditioning Contactor
