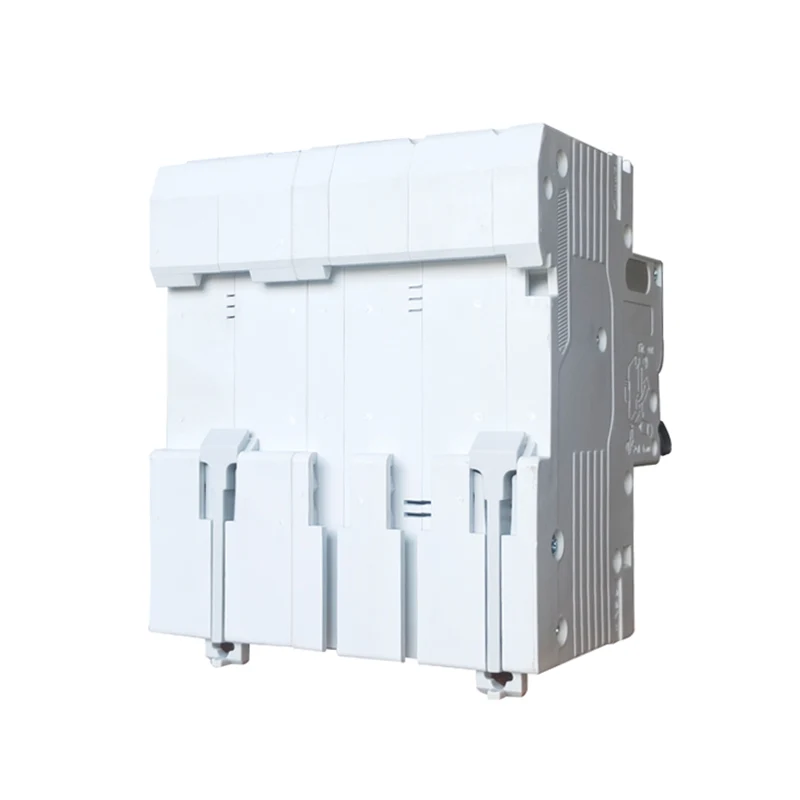

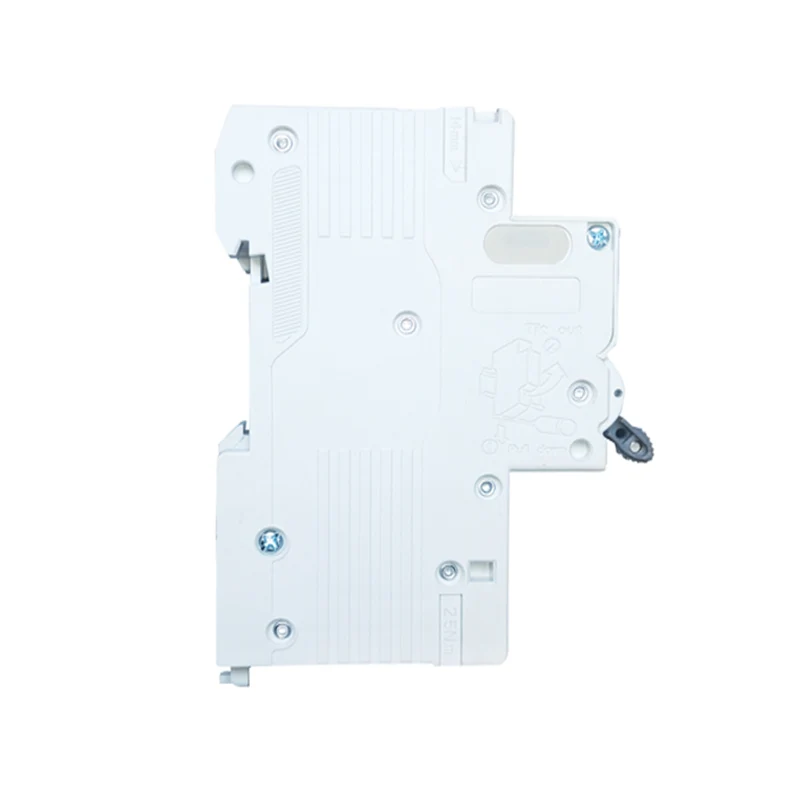

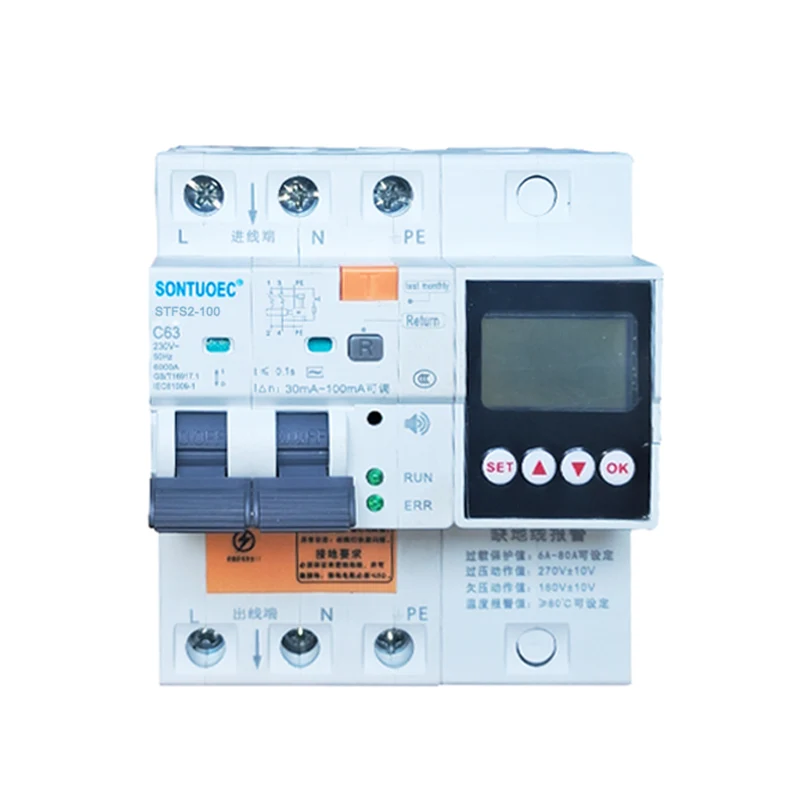

100A 2P 4P բազմաֆունկցիոնալ RCBO

STSF2-100 100A 2P 4P Բազմաֆունկցիոնալ RCBO- ն հարմար է AC 50 / 60Hz- ի համար, գնահատվում է մի շրջանով `230 Վ -400V լարման եւ 100A- ի գնահատված հոսանքի հետ, երբ ապարատը էլեկտրահաղորդում է: Երբ արտահոսքը, գերլարվածությունը եւ թերագնահատումը հասնում են սահմանված արժեքներին, մնացորդային ընթացիկ սխեմայի անջատիչը կարող է արագ գործել շատ կարճ ժամանակահատվածում `արագորեն կտրելու էլեկտրամատակարարումը: Երբ մնացորդային ընթացիկ անջատիչի մոնիտորինգի ջերմաստիճանը հասնում է սահմանված արժեքի, դիտարկման հողատարածքը միացված չէ: Կապակցվելիս արտադրանքը ազդանշանային ձայն է արտանետում `անձնակազմի եւ էլեկտրական սարքավորումների անվտանգությունը պաշտպանելու համար եւ կարող է խուսափել Կանխել էլեկտրաէներգիայի ցանցում գերլարում ունեցող սարքավորումների վնասը: Ունի գերբեռնվածություն, կարճ միացում, արտահոսք, գերլարում, գերլարված թերագնահատման եւ գերբեռնվածության պաշտպանության գործառույթները կարող են օգտագործվել նաեւ նորմալ պայմաններում էլեկտրական սարքերից անջատելու եւ անջատելու համար Լուսավորության սխեմաներ, հատկապես հարմար է արդյունաբերական եւ առեւտրային լուսավորության բաշխման համակարգերի համար: Ապրանքը ունի փոքր ծավալ, կոմպակտ կառուցվածք եւ ավելի լավ ծախսարդյունավետություն, քան այլ նմանատիպ ապրանքներ: Այն ունի գեղեցիկ տեսք, Բարձր կոտրող կարողությունը լավ ընտրություն է դարձնում կենցաղային էներգիայի բաշխման համար: Այս ապրանքը համապատասխանում է GB / T 16917.1 եւ IEC 61009-1 ստանդարտներին եւ ստացել է CE սերտիֆիկացում:

Մոդել:STFS2-100

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել	STFS2-100 Էլեկտրական տեսակը
Մնացորդային ընթացիկ կառչույթներ	Սուտ
Ստանդարտ	IEC / EN 61009-1
Գնահատված զգայունություն △ n	0.03,0.1,0.3
Բեւեռ ոչ	Բեւեռներ, 1 հատ + N + PE; 3p + n + pe
Գնահատված ընթացիկ (ա)	6a, 10a, 16a, 20a, 25a, 32a, 40 ա, 63 ա, 80 ա, 100 ա
Գնահատված լարման (V)	240/415V; 230 / 400V
Գնահատված մնացորդային գործառնական հոսանք	10ma, 30ma, 100ma, 300ma, 500 մ
Գնահատված պայմանական մնացորդային կարճ միացում ընթացք	6ka
Էլեկտրա-մեքենայական դիմացկունություն	Ավելի քան 4000 ցիկլ

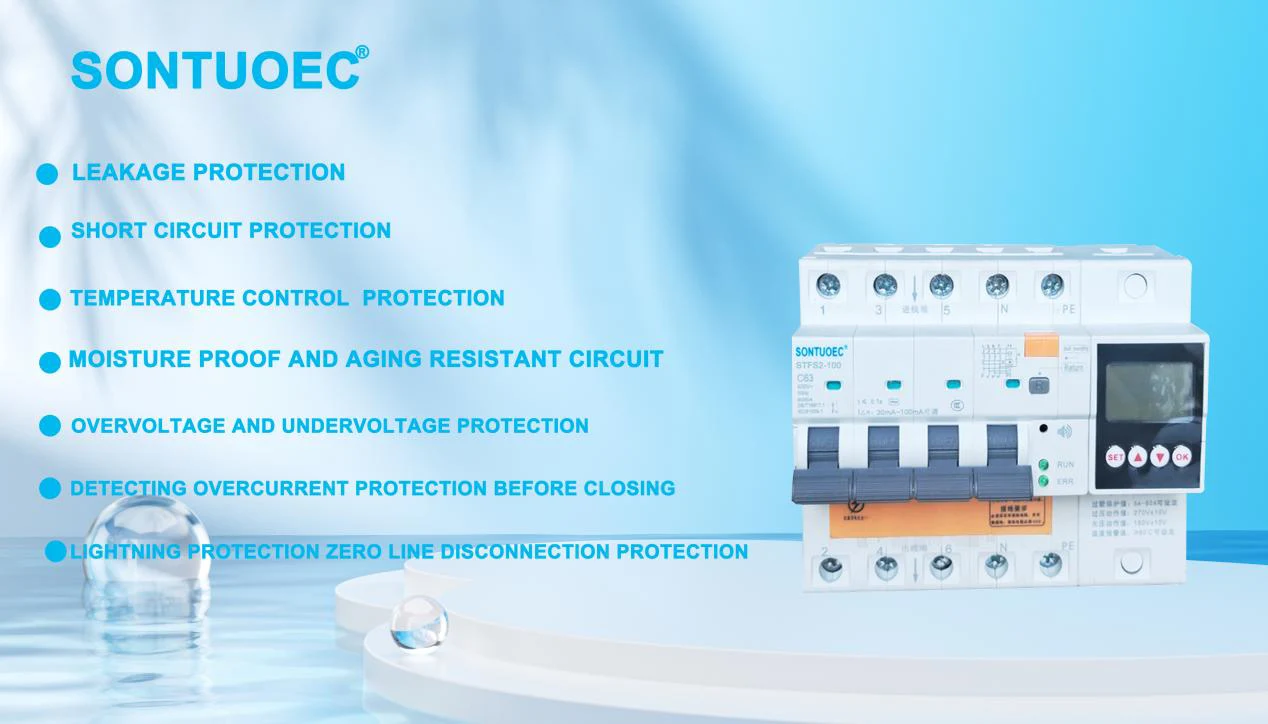

Գործառույթ.	Արտահոսքի պաշտպանություն, Գերբեռնեք ընթացիկ պաշտպանությունը, Կարճ միացման պաշտպանություն, լարման պաշտպանության ներքո, Վալթաժի պաշտպանության ավելի քան Գնահատված ընթացիկ / լարման կարգավորելի, Temperature երմաստիճանի պաշտպանություն, Water րի ingress ազդանշան եւ այլն:

Շրջակա օդի ջերմաստիճանը.

1. Շրջակա միջավայրի օդի ջերմաստիճանը չպետք է ցածր լինի -5 1C- ից, ոչ ավելի բարձր, քան + 40 C, եւ ամենօրյա միջին արժեքը գերազանցում է + 35 C- ն:

2. Բարձրություն. Տեղադրման վայրի բարձրությունը չպետք է գերազանցի 2000 մ-ը:

3.Առաջիկ պայմաններ

Օդը մաքուր է, եւ + 40-ի առավելագույն ջերմաստիճանում, օդի հարաբերական խոնավությունը բարձր չէ ավելի քան 50%: Ավելի բարձր հարաբերական խոնավությունը թույլատրվում է ցածր ջերմաստիճանում, ինչպիսիք են + 20 C ջերմաստիճանը,

Հարաբերական խոնավությունը չպետք է գերազանցի 90% -ը: Ժամանակավոր չափավոր խտացումով պայմանավորված ջերմաստիճանի փոփոխությունների հետեւանքով պետք է ուշադրություն դարձնել համապատասխան միջոցներ ձեռնարկելու համար:

4. Տեղադրման կատեգորիայի տեղադրման կատեգորիաները LI եւ III են

Ներկայիս եւ բեւեռների քանակը

100 ա. Սա ցույց է տալիս, որ RCBO- ն գնահատվում է 100 ամպի վրա: Ընթացիկ վարկանիշը հոսանքի առավելագույն արժեքն է, որը անջատիչը կարող է անընդհատ կրել առանց գերտաքացման կամ վնաս պատճառելու:

2P, 4P. Այստեղ «P» - ը կանգնած է բեւեռների քանակի, I.E- ի քանակի համար, միացման փուլերի քանակը, որոնց միջոցով միացում կարող է միացնել անջատիչը: 2P նշանակում է, որ միացման անջատիչը կարող է միացված լինել երկու միացման փուլերի (սովորաբար կրակի եւ զրոյի), իսկ 4P նշանակում է, որ այն կարող է կապված լինել չորս շրջանային փուլերի (սովորաբար եռաֆազի կրակ եւ զրո):

Բազմաֆունկցիոնալ

Բազմաֆունկցիոնալում նշվում է, որ այս 100A 2P 4P բազմաֆունկցիոնալ RCBO- ն հագեցած է տարբեր պաշտպանական գործառույթներով: Բացի հիմնական ծանրաբեռնվածությունից եւ կարճ միացումից պաշտպանությունից, այն կարող է նաեւ տրամադրել արտահոսքի պաշտպանություն, թերագնահատման պաշտպանություն, գերլարվածության պաշտպանություն եւ այլն: Temperature երմաստիճանի պաշտպանություն, ջրի ներողամտության ազդանշան, կարգավորելի հոսանք եւ լարում: Այս պաշտպանությունը թույլ է տալիս RCBO- ին տրամադրել ավելի համապարփակ պաշտպանություն սխեմաների եւ սարքավորումների համար:

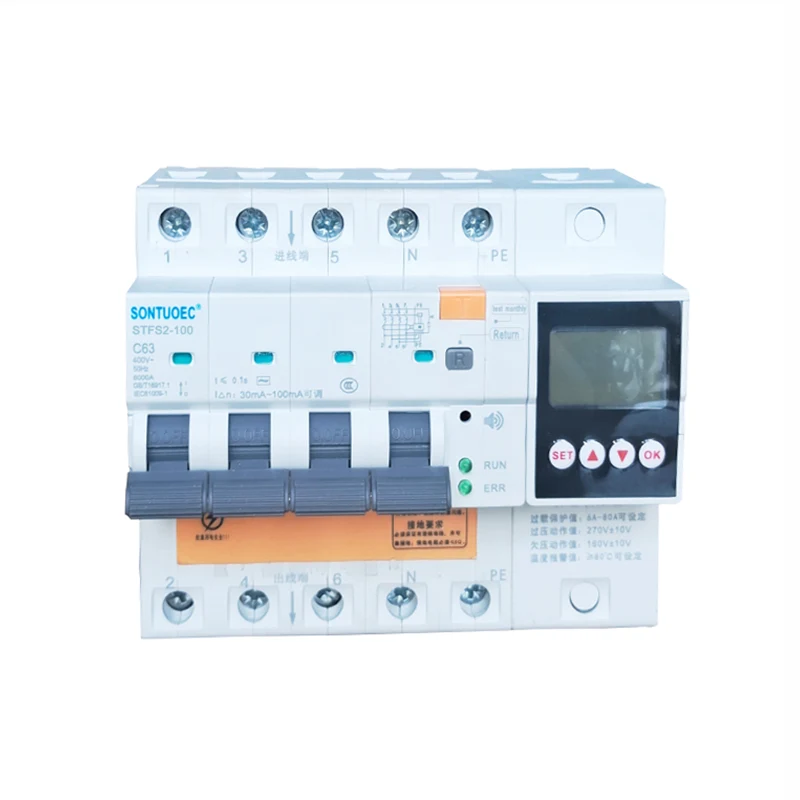

100A 2p 4p Multifunctional RCBO

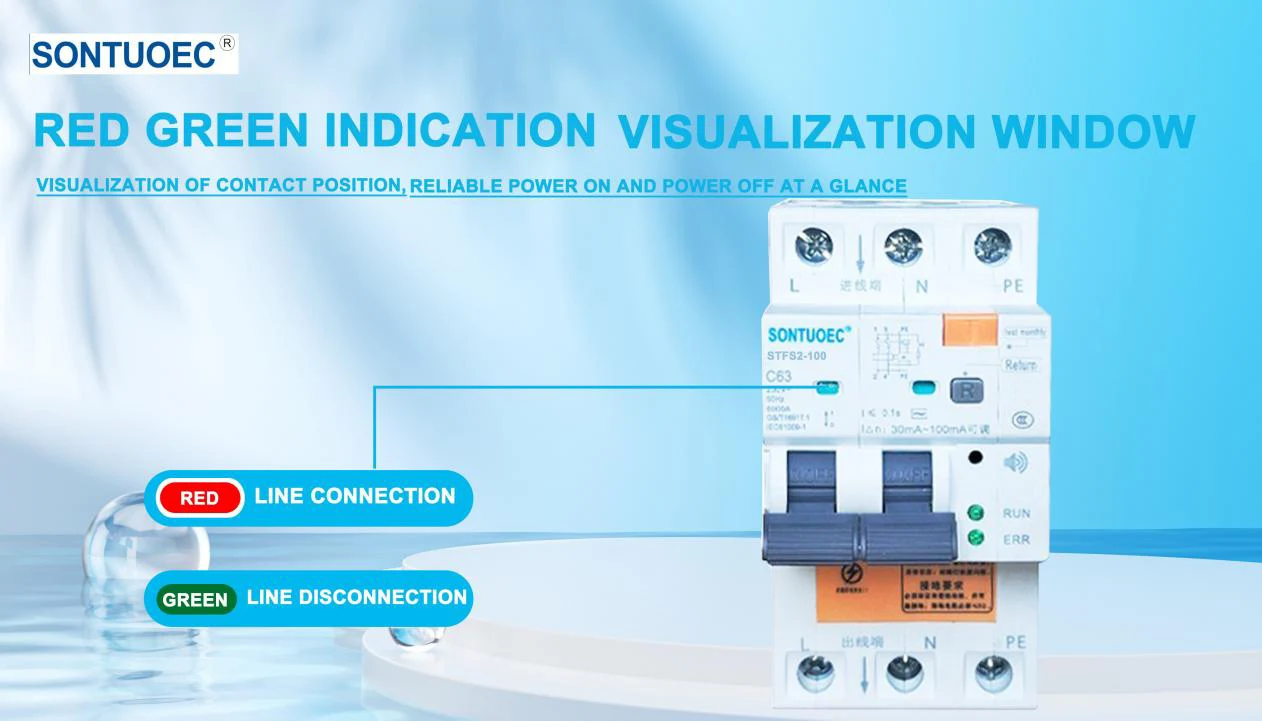

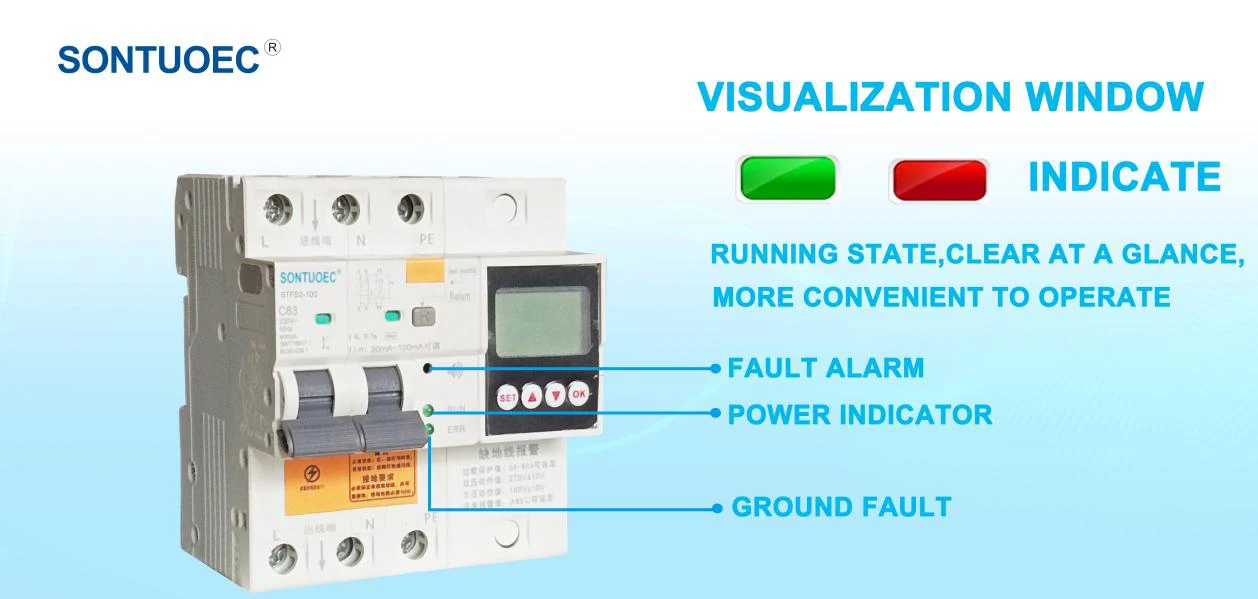

Զգուշացում

Զգուշացում նորմալ վիճակի. Կանաչ լույս;

Աննորմալ վիճակ. Լույսը անջատված է

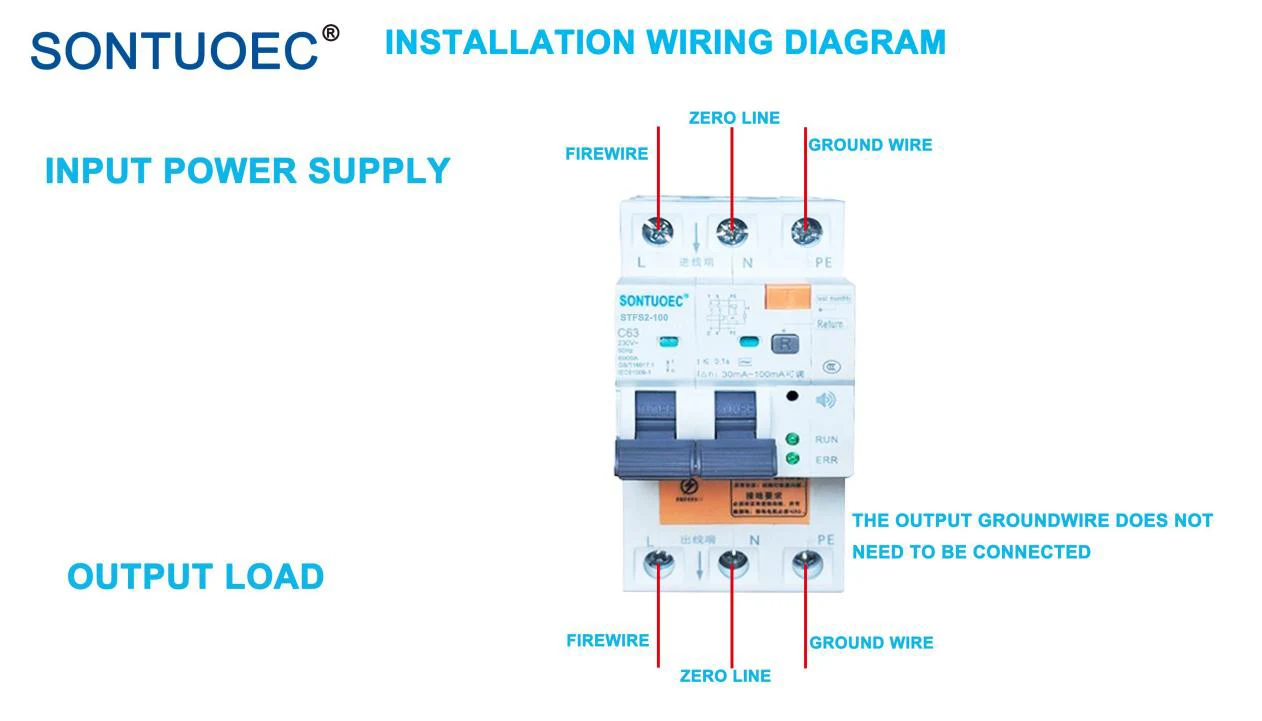

Հիմնավոր պահանջներ.

ITIS- ը անհրաժեշտ է ապահովել, որ կա մուտքային հողատարածք եւ հիմնավորված մետաղալար, իսկ հիմնավորումը պետք է լինի 5Q:

Դիմումի սցենար

Քանի որ RCBO- ն ունի մի շարք պաշտպանական գործառույթներ, այն հաճախ օգտագործվում է սխեմաների մեջ, որոնք պահանջում են անձնական անվտանգություն, ինչպիսիք են էլեկտրական սխեմաները լուսավորության, թույլ հզորության եւ էլեկտրական սարքերի համար: Այս վայրերը հաճախ բնութագրվում են ջրով եւ խոնավությամբ, որոնք հեշտությամբ կարող են առաջացնել արտահոսքի վթարներ: Բացի այդ, RCBO- ն կարող է օգտագործվել նաեւ արդյունաբերական էլեկտրական համակարգերում, որտեղ մարդու անվտանգությունը նախադրյալ է, ինչպիսիք են ծայրամասային լույսի կառավարման սխեմաները, ռադարային համակարգերը եւ երկրաբանական հետազոտությունների գործիքները:
