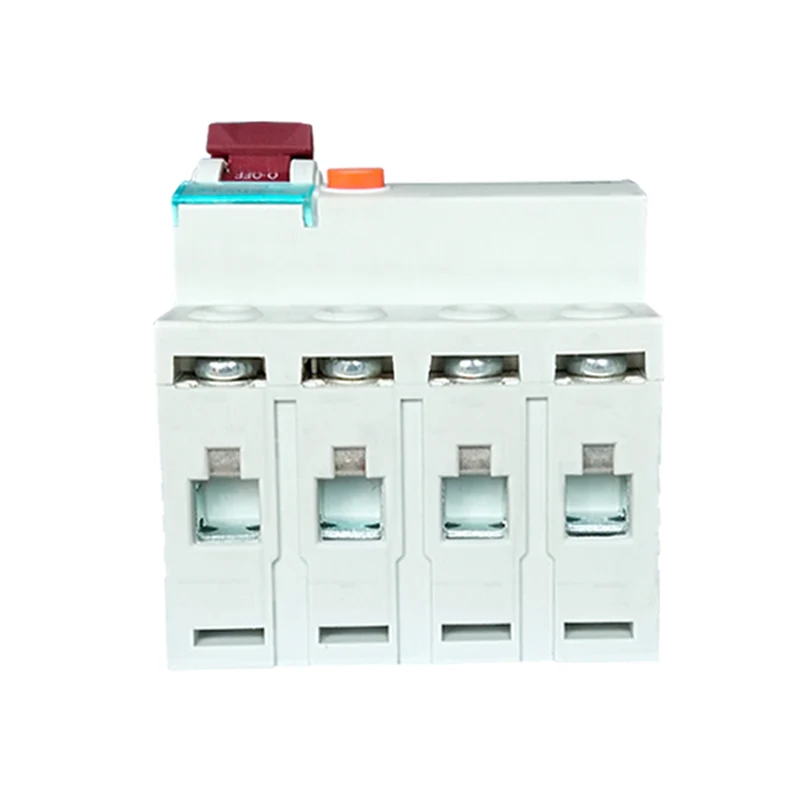

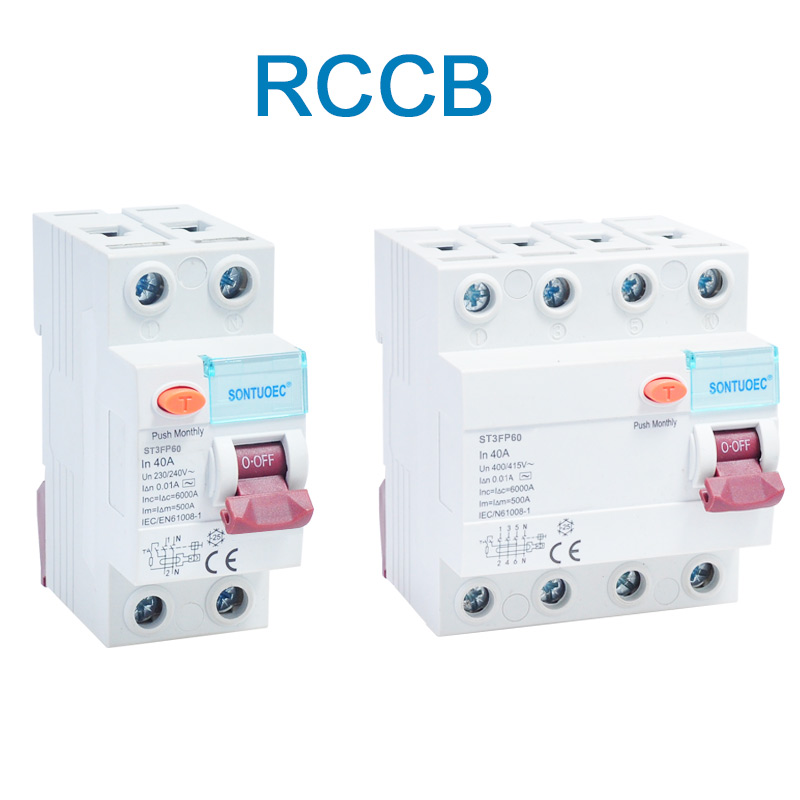

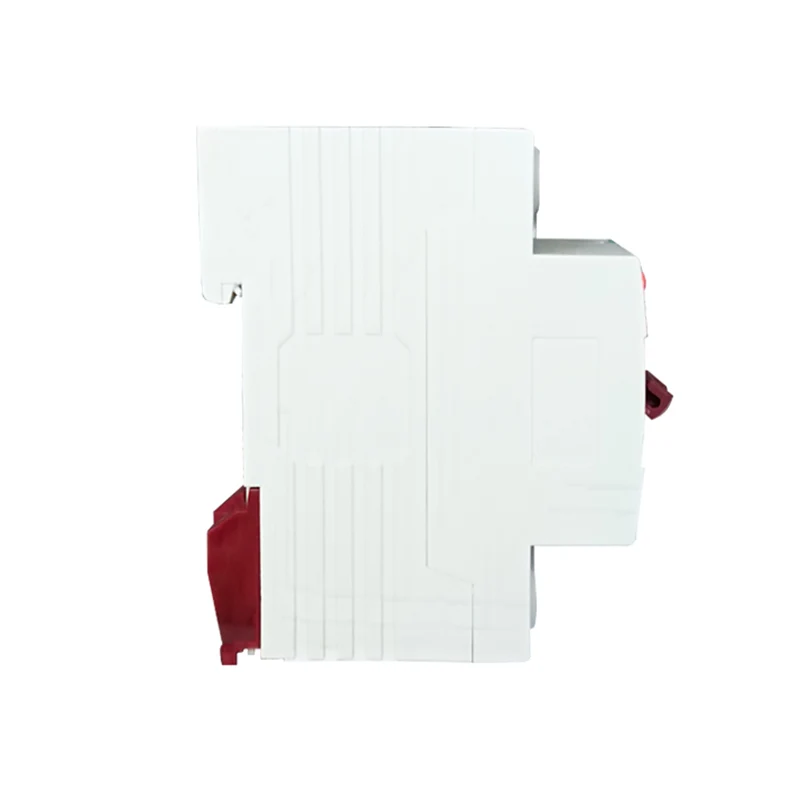

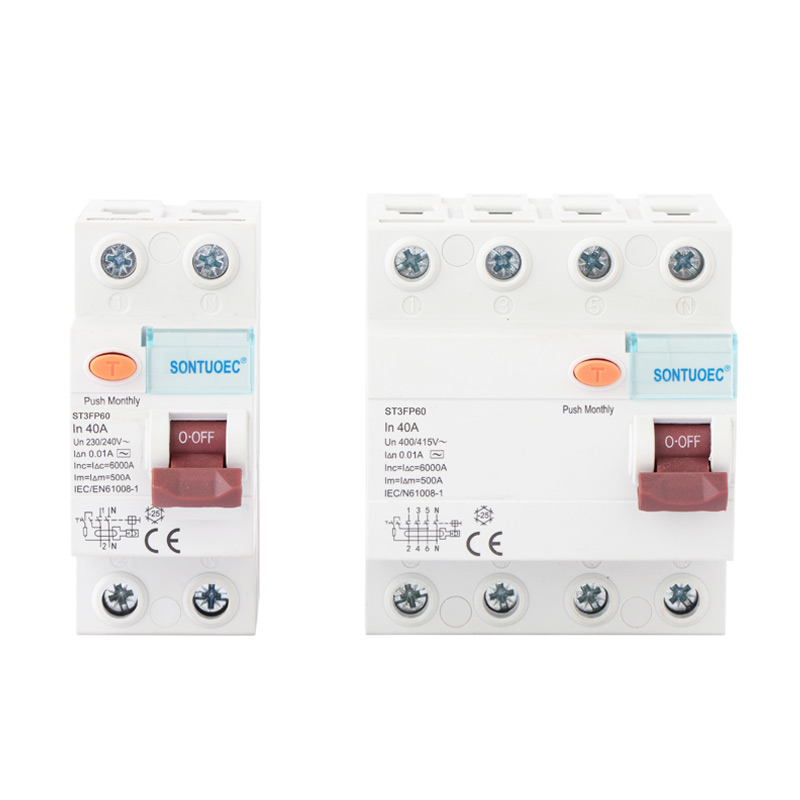

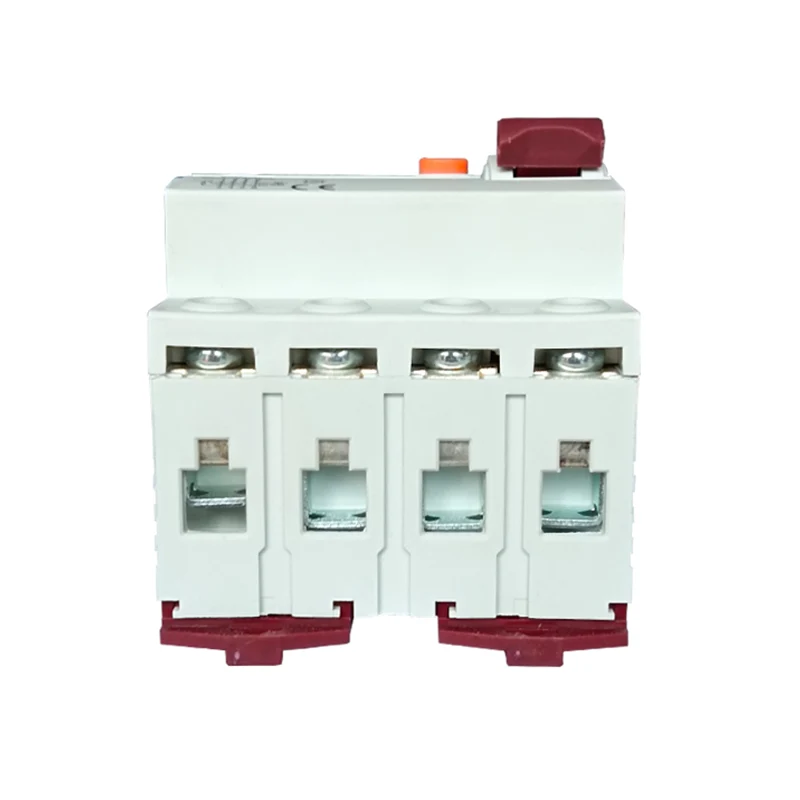

4P 40A/10mA մնացորդային հոսանքի անջատիչ

4P 40A/10mA մնացորդային հոսանքի անջատիչը մնացորդային հոսանքի անջատիչ է 4 բևեռներով (այսինքն՝ եռաֆազ կրակ և զրոյական լարեր), որը գնահատվում է 40 ամպեր և կարող է ավտոմատ կերպով անջատել շղթան, երբ մնացորդային հոսանքը միացումում կամ միլիամպից բարձր հայտնաբերվի10: Սարքը հիմնականում օգտագործվում է էլեկտրական հրդեհների և էլեկտրահարումների վթարները կանխելու և անձնական և սարքավորումների անվտանգությունը պաշտպանելու համար:

Մոդել:ST3FP60

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել:	ST3FP60
ՍՏԱՆԴԱՐՏ	IEC61008-1
Մնացորդային հոսանքի բնութագրերը.	Եվ, և
Բևեռ թիվ.	2P, 4P
Գնահատված ընթացիկ.	16A, 25A, 32A, 40A, 63A;
Գնահատված լարումը.	230/400V AC
Գնահատված հաճախականությունը.	50/60 Հց
Գնահատված մնացորդային գործառնական հոսանք IΔn.	10 մԱ, 30 մԱ, 100 մԱ, 300 մԱ, 500 մԱ
Գնահատված մնացորդային ոչ գործառնական հոսանք I Δno:	≤0.5IΔn
Գնահատված պայմանական կարճ միացման հոսանքը Inc.	6000 Ա
Գնահատված պայմանական մնացորդային կարճ միացում ընթացիկ IΔc՝	6000 Ա
Ուղևորության տևողությունը.	Ակնթարթային անջատում≤0,1 վրկ
Մնացորդային անջատման հոսանքի միջակայք.	0,5IΔn~IΔn
Էլեկտրամեխանիկական դիմացկունություն.	4000 ցիկլեր
Ամրացման ոլորող մոմենտ.	2.0 Նմ
Միացման տերմինալ.	Պտուտակային տերմինալ Սյունի տերմինալը սեղմակով
Տեղադրում:	35 մմ Դին երկաթուղային մոնտաժ

Գործողության սկզբունքը

Այս անջատիչի շահագործման սկզբունքը հիմնված է ընթացիկ հավասարակշռության սկզբունքի վրա: Նորմալ պայմաններում միացում մտնող և դուրս եկող հոսանքները պետք է հավասար լինեն բեռի միջով անցնող գծում: Այնուամենայնիվ, երբ գծում մեկուսացման անսարքություն կա կամ երբ մարդը շփվում է շղթայի հետ, դա կարող է հանգեցնել հոսանքի արտահոսքի՝ դարձնելով հոսանքները դեպի և դուրս միացում անհավասարակշիռ: Այս պահին անջատիչի ներսում գտնվող ընթացիկ տրանսֆորմատորը կհայտնաբերի այս անհավասարակշիռ հոսանքը և այն կվերափոխի էլեկտրական ազդանշանի: Էլեկտրոնային միացումը կուժեղացնի, կհամեմատի և կմշակի այս ազդանշանը, և երբ ազդանշանը հասնի նախապես սահմանված շեմին, այսինքն, երբ մնացորդային հոսանքը հասնում է կամ գերազանցում է 10 միլիամպերը, անջատիչն արագորեն կկտրի միացումը:

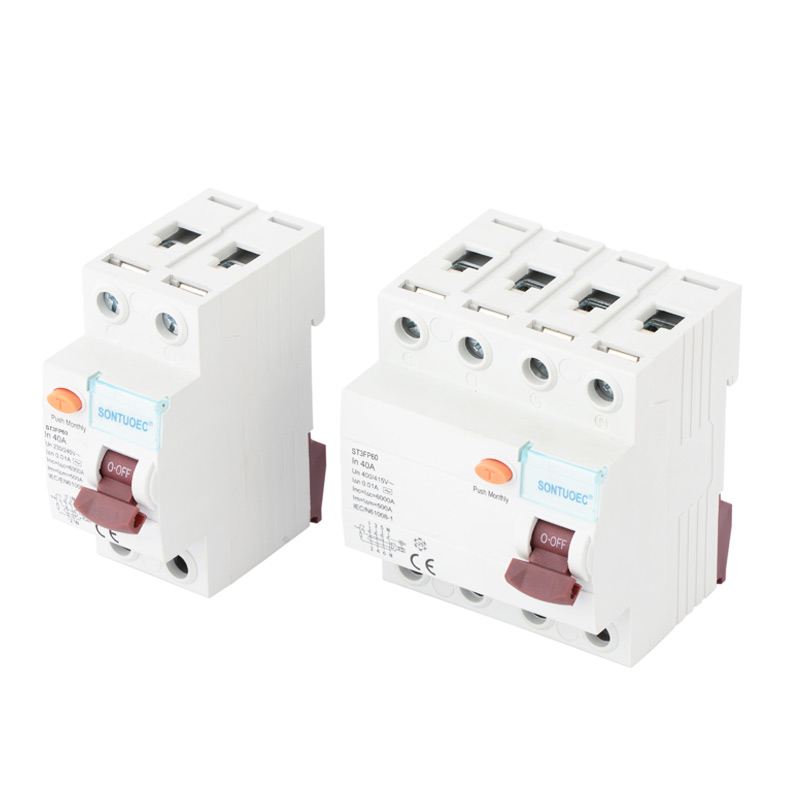

4P 40A/10mA Residual Current Circuit Breaker

Հիմնական հատկանիշները

Բարձր զգայունություն. կարող է հայտնաբերել փոքր արտահոսքի հոսանքը (10 մԱ) և ժամանակին անջատել միացումը՝ էլեկտրական հրդեհներից և էլեկտրական ցնցումների վթարներից խուսափելու համար:

Արագ արձագանք. արտահոսքի հոսանքը հայտնաբերելուց հետո, անջատիչը շատ կարճ ժամանակում կկտրի միացումը (սովորաբար տասնյակ միլիվայրկյանների ընթացքում):

Բազմակողմանիություն. ի լրումն արտահոսքի պաշտպանության հիմնական գործառույթի, անջատիչը կարող է ունենալ նաև գերբեռնվածությունից և կարճ միացումից պաշտպանելու գործառույթներ:

Հեշտ է տեղադրվում և պահպանվում: Այն սովորաբար ընդունում է մոդուլային դիզայն, որը հեշտ է տեղադրել և ապամոնտաժել: Միևնույն ժամանակ, նրա պարզ ներքին կառուցվածքը հեշտացնում է այն պահպանելը և հիմնանորոգումը:
