2P 1P + N մնացորդային անջատիչ `գերբեռնվածությամբ պաշտպանությամբ

Overcurrent պաշտպանությամբ 2P 1P + N մնացորդային անջատիչը միացման անջատիչ է, որը համատեղում է մնացորդային ընթացիկ պաշտպանությունը եւ գերհաղորդվող պաշտպանությունը: Այն ունակ է ավտոմատ կերպով կտրել էլեկտրամատակարարումը, երբ մնացորդային հոսանքը (I.E. Միեւնույն ժամանակ, այն ունի նաեւ գերակշռող պաշտպանության գործառույթ, որը կարող է ինքնաբերաբար կտրել էլեկտրամատակարարումը, երբ միացումը ծածկում է կամ կարճատեւ շրջանցվում է `միացման եւ սարքավորումների անվտանգությունը պաշտպանելու համար:

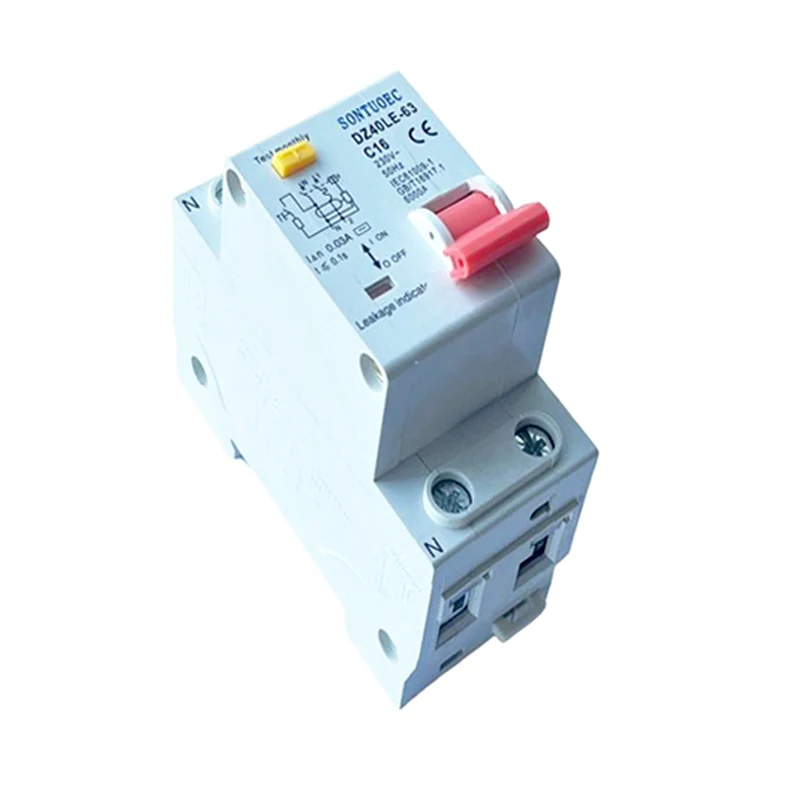

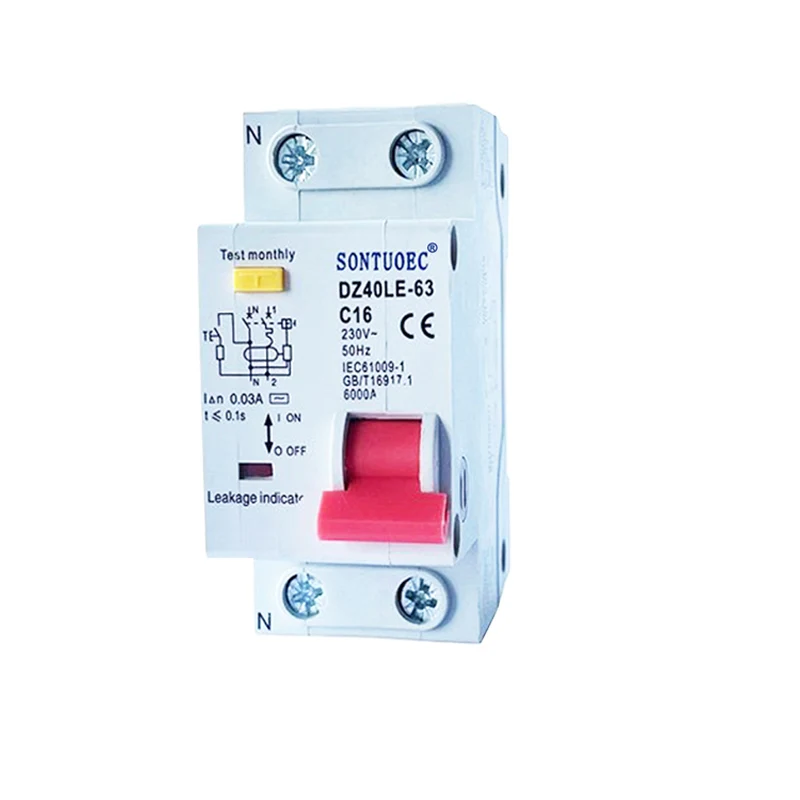

Մոդել:DZ40LE-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել	DZ40LE-63 Էլեկտրոնային տեսակը
Մնացորդային ընթացիկ կառչույթներ	Եւ / եւ
Բեւեռ ոչ	1p + n / 2p
Գնահատված ընթացիկ (ա)	6a, 10a, 16a, 25a, 32a, 40 ա, 63 ա
Գնահատված լարման (V)	240/415V; 230 / 400V
Գնահատված մնացորդային գործառնական հոսանք	10ma, 30ma, 100ma, 300 մ
Գնահատված պայմանական մնացորդային կարճ միացում ընթացք	3ka: 4.5ka: 6ka
Ստանդարտ	IEC 61009-1
Էլեկտրա-մեքենայական դիմացկունություն	Ավելի քան 4000 ցիկլ

Գործողության սկզբունքը

Overcurrent պաշտպանությամբ 2P 1P + N մնացորդային անջատիչի գործառնական սկզբունքը հիմնված է վեկտորային գումարի եւ էլեկտրամագնիսական սկզբունքի վրա: Երբ շրջանում լ (կրակի) եւ N (զրոյական) գծերի հոսանքները հավասարության մեջ հավասար չեն, տրանսֆորմատորային միացման առաջնային կողմում հոսանքների վեկտորային գումարը զրոյական է, ինչը երկրորդական կողմում առաջացնում է բորբոքված լարում: Այս ինդուկտիվ լարումը ավելացվում է էլեկտրամագնիսական ռելեի վրա, առաջացնելով հուզիչ հոսանք, որը ստեղծում է հակադարձ դեմագնացային ուժ: Երբ մեղավորության հոսքը հասնում է RCBO- ի գործառնական ընթացիկ արժեքին, այս հակադարձ դեմագնացային ուժը էլեկտրամագնիսական ռելտեի մեջ կբերի էլեկտրամագնիսական ռելեի ներսում գտնվող սպառազինությունը `լուծելով գործառնական մեխանիզմը գործելու եւ կտրելու սխալի ընթացիկ միացում:

Առանձնահատկություններ եւ առավելություններ

Բազմաֆունկցիոնալ պաշտպանություն. 2P RCBO- ն համատեղում է մնացորդային ընթացիկ պաշտպանության եւ գերլարում պաշտպանության գործառույթները, որոնք կարող են լիարժեք պաշտպանել սխեմաների եւ սարքավորումների անվտանգությունը:

Բարձր հուսալիություն. Ընդլայնված էլեկտրոնային բաղադրիչների եւ անջատիչ մեխանիզմի ընդունում, այն ունի մեծ հուսալիություն եւ անվտանգություն:

Flexible կուն կազմաձեւում. 2-բեւեռ դիզայնը թույլ է տալիս միաժամանակյա պաշտպանել 1-փուլային էներգիայի եւ զրոյական գիծը, հարմար է տարբեր էլեկտրական համակարգերի համար:

Հեշտ տեղադրում եւ պահպանում. Խելամիտ կառուցվածքային ձեւավորում, տեղադրման հեշտ է, եւ միեւնույն ժամանակ հեշտ է իրականացնել սպասարկում եւ հիմնանորոգում:

Ընտրություն եւ տեղադրում

Ընտրություն. Տեսակը ընտրելիս այն պետք է հիմնված լինի գնահատված լարման, գնահատված ընթացիկ, կարճ միացման անջատման կարողությունների եւ շրջանային եւ այլ պարամետրերի հոսքի հոսանքի հոսանքի վրա: Միեւնույն ժամանակ, բեւեռների քանակը եւ RCBO- ի ներկայիս սխեմաների քանակը նույնպես պետք է հաշվի առնվեն միացման պաշտպանության կարիքները:

Տեղադրում. 2P RCBO- ն պետք է տեղադրվի չոր, օդափոխվող վայրում, առանց քայքայիչ գազի եւ պայթյունի վտանգ չկա: Տեղադրումը պետք է ապահովի, որ էլեկտրագծերը ճիշտ եւ հուսալի են, գործառնական մեխանիզմը ճկուն է եւ հուսալի, իսկ տեղադրումը հետեւում է համապատասխան ստանդարտներին եւ կոդերին:

Թեժ պիտակներ: 2P 1P + N մնացորդային անջատիչ `գերբեռնվածությամբ պաշտպանությամբ
