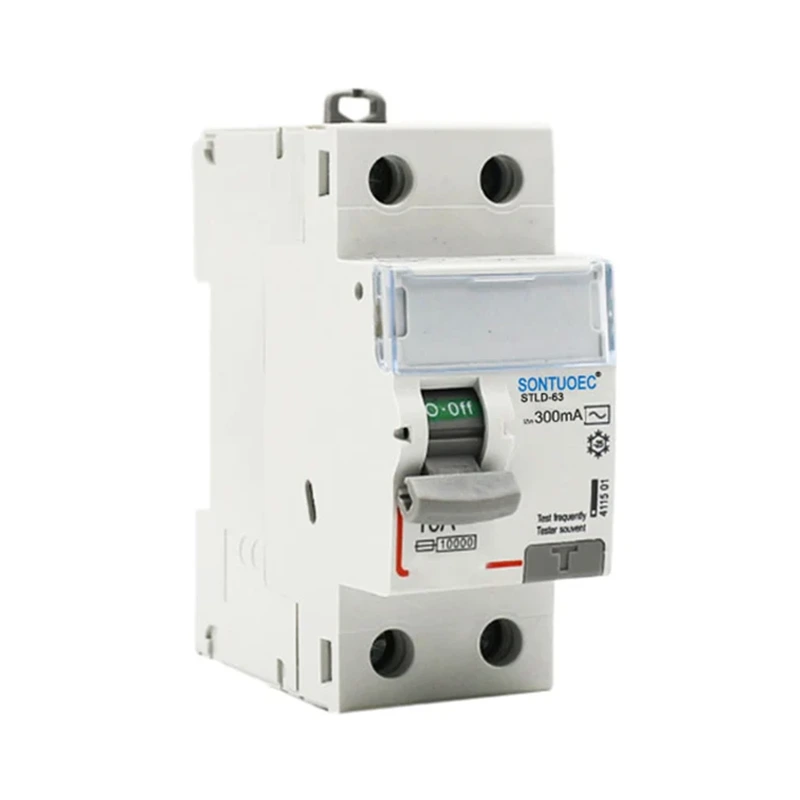

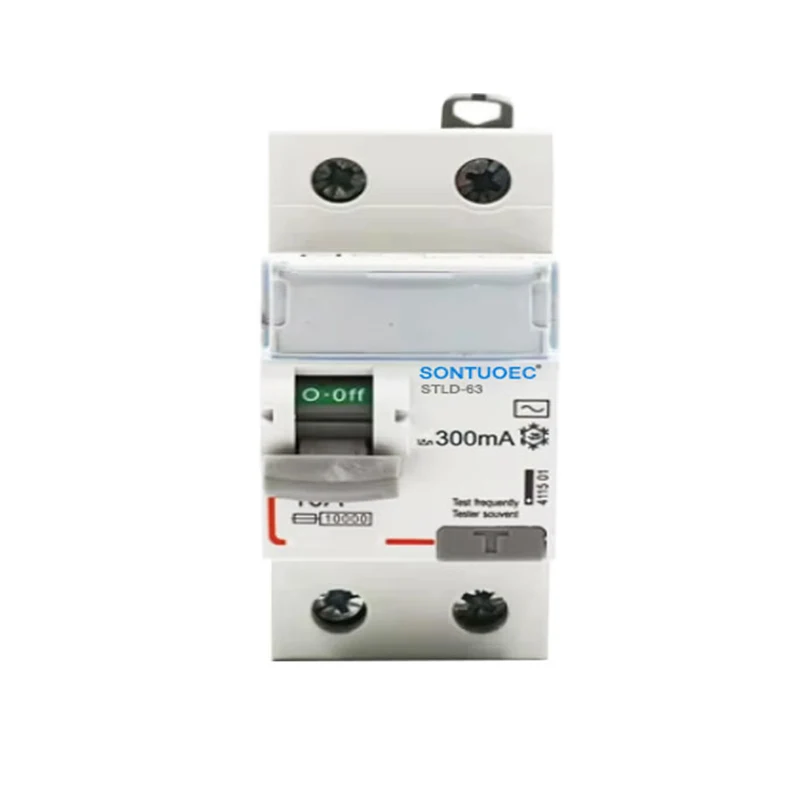

2P 63A / 30MA RCD AC տիպ

2P 63A / 30MA RCD AC տիպի գործառնական սկզբունքը հիմնված է մնացորդային ընթացիկ տրանսֆորմատորի վրա: Երբ անհավասարակշռված հոսանք (I.E. արտահոսք) տեղի է ունենում էլեկտրական համակարգում, մնացորդային ընթացիկ տրանսֆորմատորը հայտնաբերում է այս անհավասարակշիռ հոսանքը եւ առաջացնում է մագնիսական հոսք, որը համամասն է արտահոսքի հոսանքի համար: Այս մագնիսական հոսքը խթանում է RCD- ի ներքին թողարկման մեխանիզմը, պատճառելով, որ RCD- ն արագորեն կտրեց էլեկտրամատակարարումը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել:	Էլեկտրա-մագնիսական տեսակը; Էլեկտրոնային տեսակը
Ստանդարտ	IEC 61008-1
Մնացորդային ընթացիկ բնութագրերը.	Եւ, եւ
Բեւեռ ոչ.	2p, 4 հատ
Գնահատված ընթացիկ.	16a, 25a, 32a, 40 ա, 63 ա;
Գնահատված լարման.	230/400V AC
Գնահատված հաճախականություն.	50/60 ժամ
Գնահատված մնացորդային գործառնական ընթացիկ IδN:	10ma, 30ma, 100ma, 300ma, 500 մ
Գնահատված մնացորդային ոչ գործառնական ընթացիկ I δNO:	≤0.5IδN
Գնահատված պայմանական վիճակի կարճ միացում Ընթացիկ Inc:	6000 ա
Գնահատված պայմանական մնացորդային կարճ միացում Ընթացիկ iδc:	6000 ա
Tripping Duration:	Ակնթարթային Tripping≤0.1sec
Մնացորդային հոսքի հոսանքի տեսականի.	0.5iδn ~ iδn
Էլեկտրամեխանիկական դիմացկունություն.	4000 ցիկլ
Ամրապնդում մոմենտը.	2.0nm
Միացման տերմինալ.	Պտուտակային տերմինալի սյուն տերմինալ `սեղմիչով

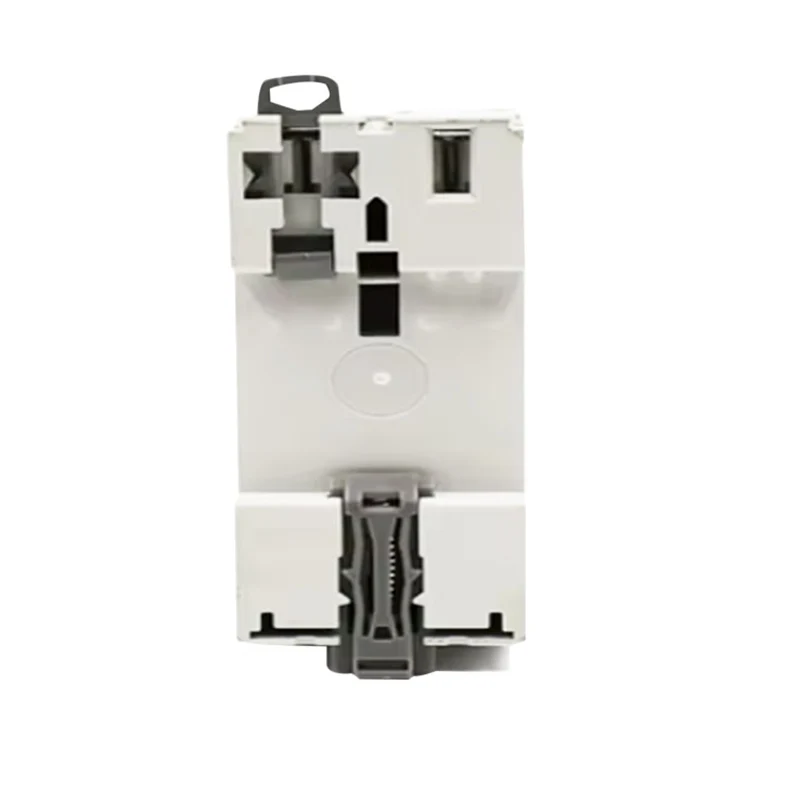

Տեղադրում.	35 մմ din երկաթուղային մոնտաժ

Հիմնական հայեցակարգ

 2P. Նշում է, որ այս RCD- ն (մնացորդային ընթացիկ սարքը) երկբեւեռ անջատիչ է, այսինքն, այն կարող է միաժամանակ վերահսկել երկու տողի վրա: Այս դիզայնը սովորաբար օգտագործվում է այն դեպքում, երբ եւ փուլը, եւ զրոյական գծերը պետք է միաժամանակ կտրվեն, որպեսզի ապահովեն արտահոսքի կամ մեղքի դեպքում, կանխելով անվտանգության վթարները, ինչպիսիք են էլեկտրահայրը, էլեկտրական հրդեհները:

63 ա. Նշում է, որ RCD- ն գնահատվում է 63 ամպի մոտ: Գնահատված ընթացիկն այն առավելագույն ընթացիկ արժեքն է, որը RCD- ն կարող է անընդհատ կրել առանց գերտաքացման կամ վնաս պատճառելու: Գործնական ծրագրերում համապատասխան գնահատված հոսանքը պետք է ընտրվի ըստ էլեկտրական համակարգի բեռի:

 30ma. Նշում է, որ այս RCD- ի արտահոսքի գործողությունը 30 մա է: Արտահոսքի գործողությունների հոսանքն այն նվազագույն ընթացիկ արժեքն է, որով RCD- ն հայտնաբերում է արտահոսքի հոսանք եւ գործողություն է առաջացնում: Երբ էլեկտրական համակարգում հոսանքի արտահոսքը գերազանցում է այս արժեքը, RCD- ն արագորեն կտրելու է էլեկտրամատակարարումը `անձնական անվտանգությունը պաշտպանելու եւ էլեկտրական հրդեհները կանխելու համար:

 RCD. Մնացորդային ընթացիկ սարքը էլեկտրական անվտանգության սարք է, որն օգտագործվում է էլեկտրական համակարգում մնացորդային հոսանքի (I.E. արտահոսքի հոսանք) հայտնաբերելու եւ էլեկտրամատակարարումը կտրելու համար: Այն լայնորեն օգտագործվում է ցածր լարման էլեկտրական համակարգերում `էլեկտրական սարքավորումների եւ անձնակազմի համապարփակ պաշտպանություն ապահովելու համար:

 AC տեսակը. Նշում է, որ այս RCD- ն հարմար է ընթացիկ (AC) համակարգերը փոխարինելու համար: Այլընտրանքային հոսանքը (AC) էլեկտրաէներգիա փոխանցելու սովորական միջոց է եւ բնութագրվում է լարման եւ հոսանքի ուղղությամբ պարբերական փոփոխություններով `համեմատած ուղիղ ընթացիկ (DC): Հետեւաբար, RCD ընտրելիս համապատասխան մոդելը պետք է ընտրվի էլեկտրական համակարգի տեսակի հիման վրա (AC կամ DC):

1.Պրովիդային պաշտպանություն Երկրի մեղքից / արտահոսքի հոսանք եւ մեկուսացման գործառույթ

2. Բարձր շրջադարձային ընթացիկ դիմակայելու կարողությունը

3.Առաջարկելի է տերմինալի եւ քորոց / պատառաքաղի բաժնի կապի կապակցությամբ

4. Հագեցած է մատների պաշտպանված կապի տերմինալներով

5. Ավտոմատ կերպով անջատեք միացումը, երբ տեղի է ունենում Երկրի մեղքի / արտահոսքի հոսանքը եւ գերազանցում է գնահատված զգայունությունը

6.Օտրկամատակարարման եւ տողերի լարման եւ արտաքին միջամտությունից զերծ եւ ազատությունից զերծ: ---------- Մեծ չափի կապի մետաղալար (35 մմ կապի մալուխ)
