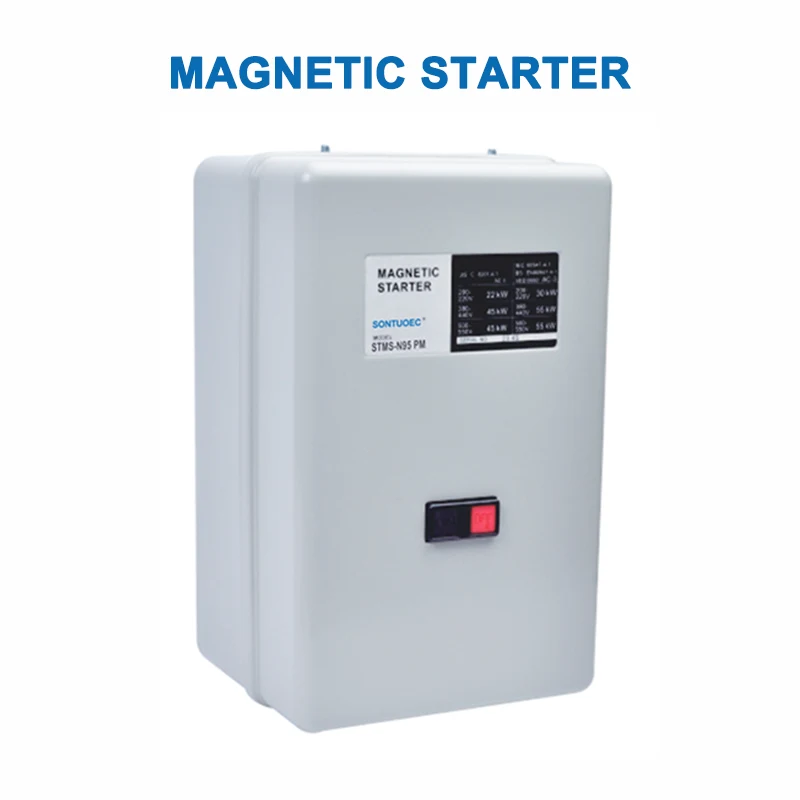

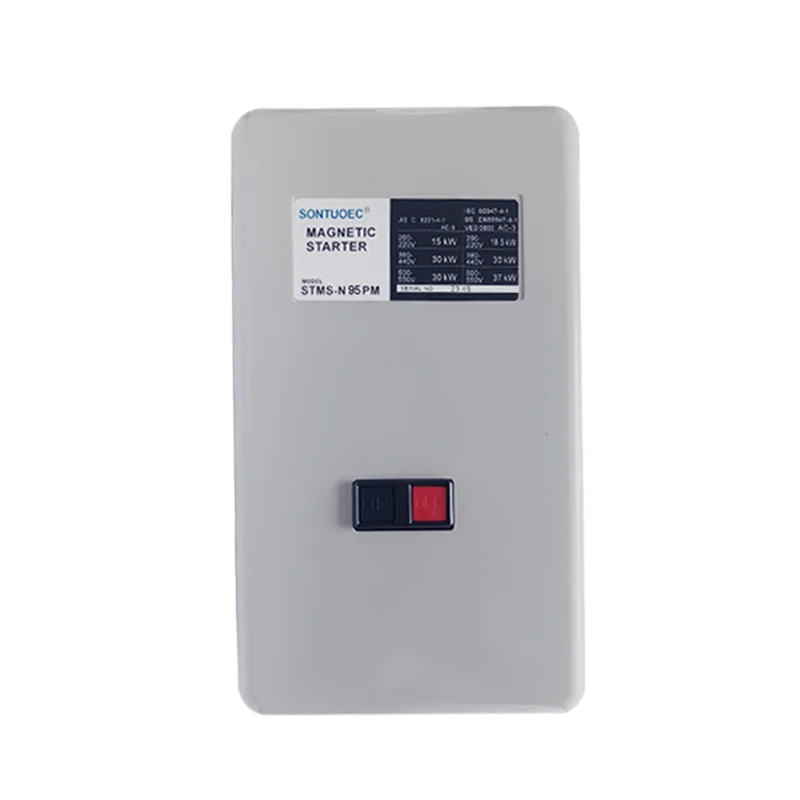

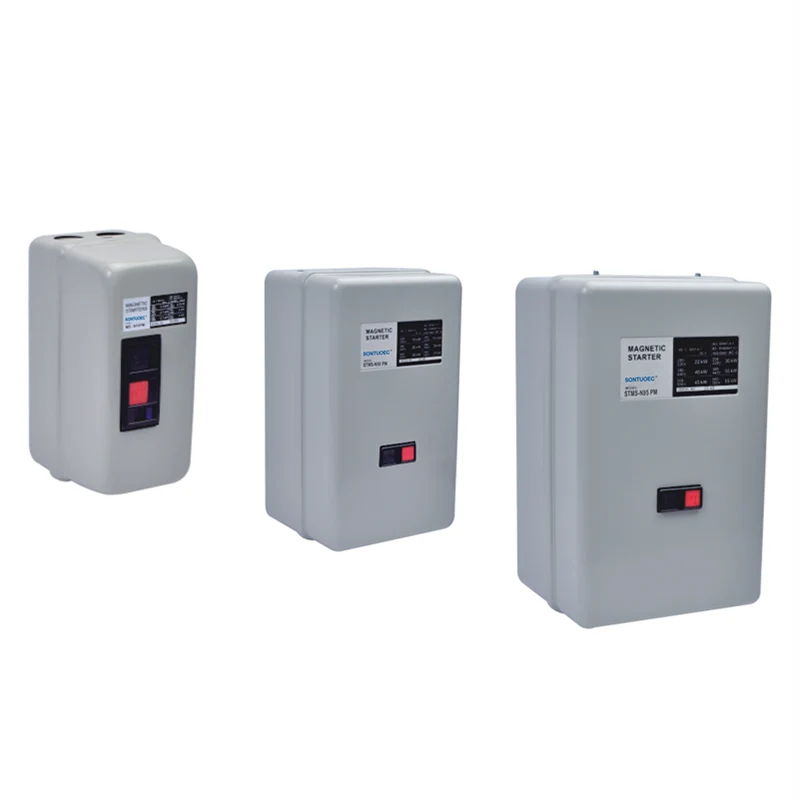

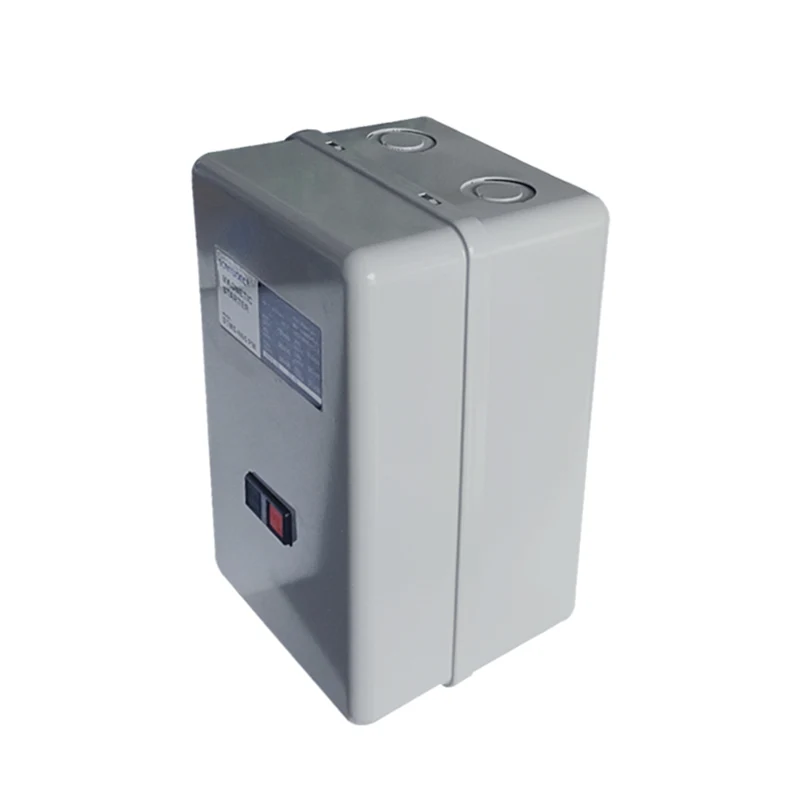

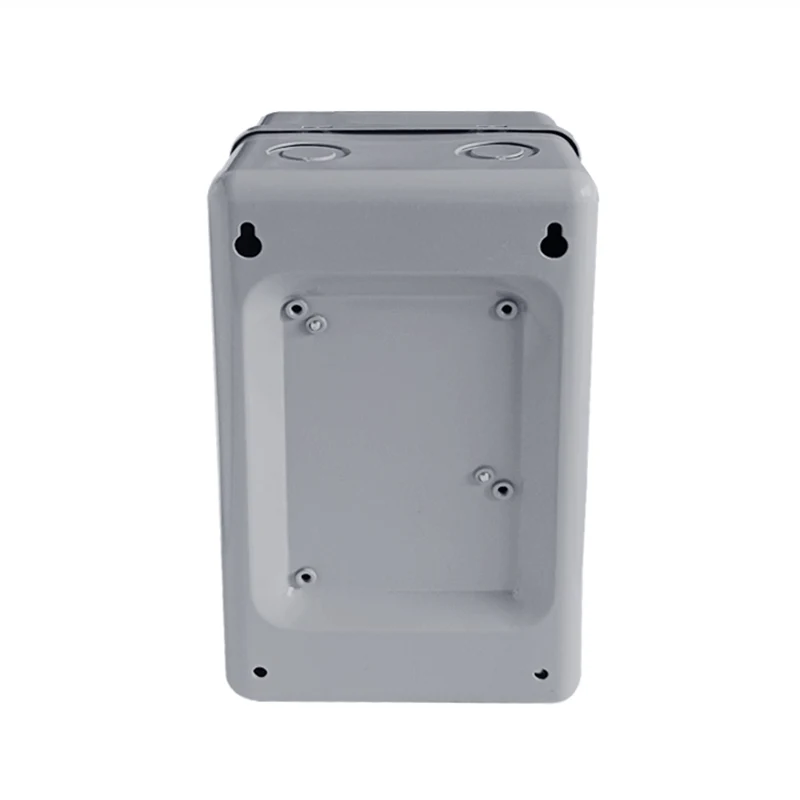

3 փուլ Motor Starter

3 փուլային շարժիչի սկիզբը բացվում եւ փակում է շարժիչի հետ զուգահեռ միացված էլեկտրական կոնտակտները մագնիսական կոնտակտորի միջոցով `շարժիչային մեկնարկի եւ դադարեցնելու վերահսկողությունը իրականացնելու համար: Միեւնույն ժամանակ, այն ունի նաեւ ծանրաբեռնվածության պաշտպանության գործառույթ, որը կարող է ինքնաբերաբար կտրել միացումը, երբ շարժիչը ծանրաբեռնված է `շարժիչը վնասներից պաշտպանելու համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Հիմնական տեխնիկական պարամետրեր.

Տիպ		STMS-N10 / 12	STMS-N18	STMS-N20	STMS-N21	STMS-N25	STMS-N35	STMS-N50	STMS-N65	STMS-N80	STMS-N95
KW / HP (AC-3) Փափկված ուժ (AC-3) IEC60947-4	220V	2.2/3 2.7 / 3.5	3.7/5	4/5 5.5	4/5 5.5	5.5 / 7.5	7,5/10	15/18.5	18,5 / 22	22/30	30/35
KW / HP (AC-3) Փափկված ուժ (AC-3) IEC60947-4	380V	2.7 / 3.5 4/5/5	5.5 / 7.5	7,5/10	7,5/10	11/15	15/18.5	22/25	25/30	37/45	45/55
Փափադարձ հոսանք (AC-3) GB14048.4	220V	11/13	18	20	20	26	35	50	65	80	95
Փափադարձ հոսանք (AC-3) GB14048.4	380V	7/9	13	20	20	25	32	50	65	80	95
Փափկացված ջեռուցման հոսանք (ա)		20	25	32		50	60	80	100	135	150
Փափկացված անարգացած վոլաժ (V) 660 660
ՕՅՔՍԿԱԿԱՆ ԿՈՆՏԱԿՏ AC-15	Շփում	ստանդարտ	1 ոչ		1no + 1nc	2No + 2NC
	Փափադարձ ընթացիկ (ա)	220V	1.6
	Փափադարձ ընթացիկ (ա)	380V	0.95
Պարիսպների վարկանիշ		LP30
Մեքենայական կյանք	1000				500

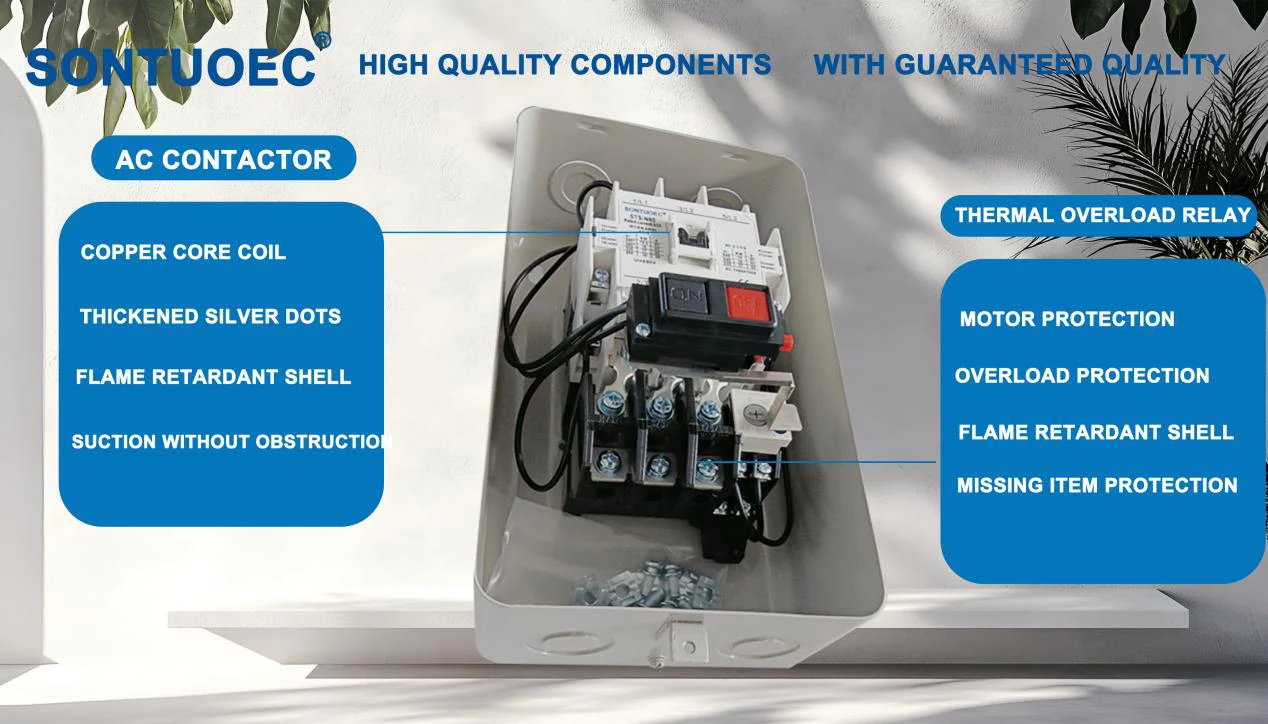

3 Phase Motor Starter

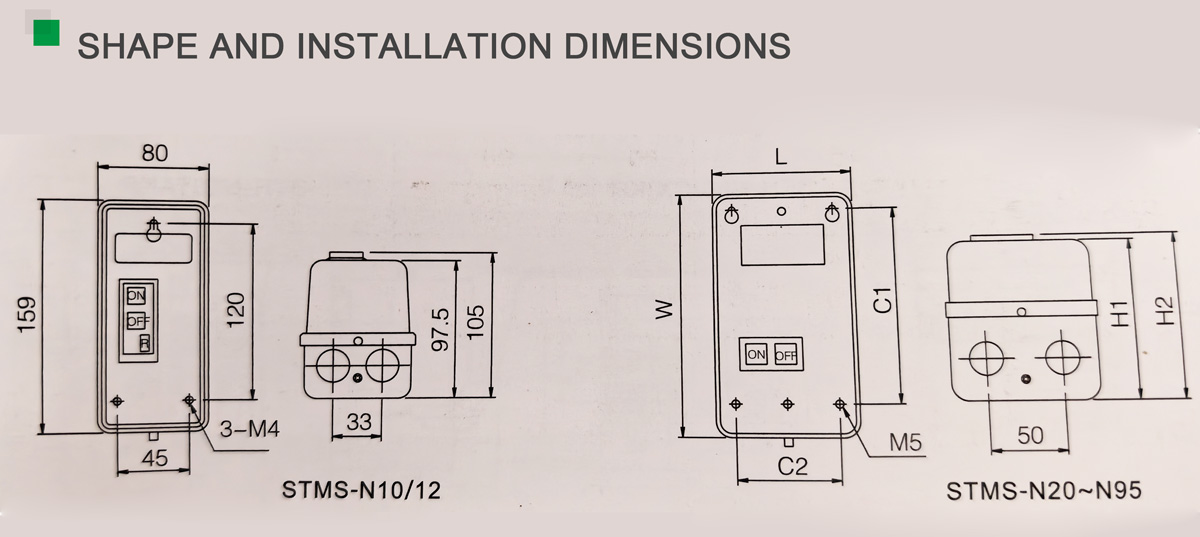

Տիպ	L	W	H1	H2	C1	C2
STMS-N20 / 21	104	170	110	115	135	76
STMS-N25 / 35	135	225	126	131	155	95
STMS-N50 / 65	160	270	145	150	210	120
STMS-N80 / 95	190	300	163	168	250	150

Գործողության սկզբունքը

Եռաֆազ մագնիսական շարժիչի աշխատանքային սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի սկզբունքի վրա: Երբ մագնիսական կոնտակտային կծիկը էներգիա է ստեղծում, այն առաջացնում է մագնիսական դաշտ, որը գրավում է սպառազինությունը գործելու եւ փակելու համար, այդպիսով շարժիչով միացնելով էլեկտրամատակարարումը: Երբ անհրաժեշտ է կանգնեցնել շարժիչը, մագնիսական կոնտակտային կծիկին էլեկտրաէներգիայի մատակարարումը կտրված է, մագնիսական դաշտը անհետանում է, սպառազինությունը վերափոխվում է, եւ շարժիչը կանգ է առնում: Միեւնույն ժամանակ, գերբեռնված ռելուցը կհետեւի շարժիչի հոսող հոսանքը, երբ հոսանքը գերազանցում է սահմանված արժեքը, այն կհանգեցնի գերբեռնվածության պաշտպանությանը եւ կտրելու է միացում:

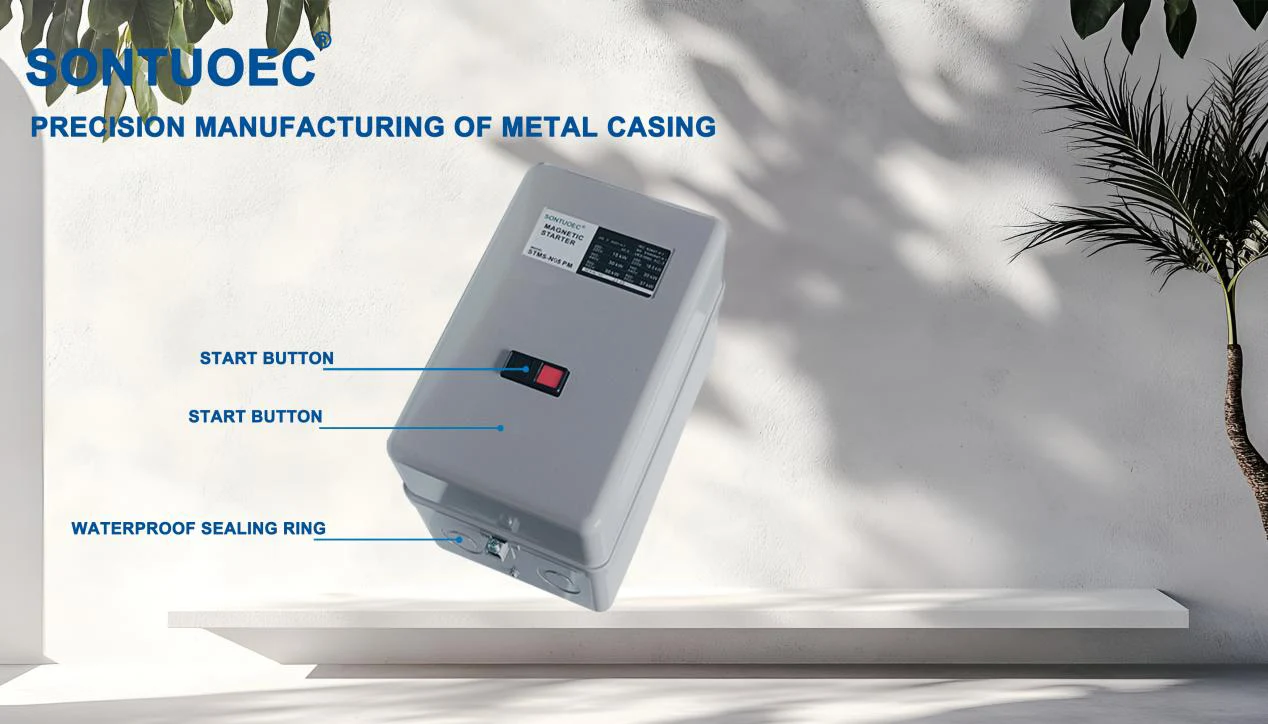

3 Phase Motor Starter

Հիմնական հատկանիշները

Ծանրաբեռնվածության պաշտպանության գործառույթ. Եռաֆազ մագնիսական շարժիչով Սկսնակ ունի ներկառուցված գերբեռնված ռելե, որը կարող է ինքնաբերաբար կտրել միացումը, երբ շարժիչը ծանրաբեռնված է եւ պաշտպանում է շարժիչը վնասներից:

Մեկնարկային հսկողություն. Շարժիչային մեկնարկի հսկողությունը իրականացվում է մագնիսական կապի միջոցով, որն ունի գործողությունների հուսալի բնութագրեր եւ երկար սպասարկման ժամկետ:

Կոմպակտ կառուցվածքը. Եռաֆազ մագնիսական շարժիչային սկուտեղը ընդունում է կոմպակտ կառուցվածքի ձեւավորում, զբաղեցնում է քիչ տեղ եւ հեշտ է տեղադրել եւ պահպանել:

Բազմաթիվ կառավարման ռեժիմներ. Ըստ դիմումների տարբեր պահանջների, երեք փուլային մագնիսական շարժիչային սկուտեղը կարող է օգտագործվել բազմաթիվ կառավարման ռեժիմներում, ինչպիսիք են ուղիղ սկիզբը, Star-Delta Start- ը, եւ այլն:

Դիմումի շրջանակը

Եռաֆազ մագնիսական շարժիչների նախուտեստները լայնորեն օգտագործվում են արդյունաբերական ավտոմատացման կառավարման համակարգերում, էլեկտրական էներգիայի համակարգերում, շինարարական սարքավորումների եւ այլ առիթներով, որտեղ պետք է սկսվեն եռաֆազ շարժիչ: Հատկապես շարժիչային հսկողության սխեմաներում, որոնք հաճախակի սկսվում եւ դադարեցնում են, հատկապես կարեւոր է եռաֆազ մագնիսական շարժիչների նախուտեստների պաշտպանությունը:

Տիպ	L	W	H1	H2	C1	C2
STMS-N20 / 21	104	170	110	115	135	76
STMS-N25 / 35	135	225	126	131	155	95
STMS-N50 / 65	160	270	145	150	210	120
STMS-N80 / 95	190	300	163	168	250	150

Տիպ	L	W	H1	H2	C1	C2
STMS-N20 / 21	104	170	110	115	135	76
STMS-N25 / 35	135	225	126	131	155	95
STMS-N50 / 65	160	270	145	150	210	120
STMS-N80 / 95	190	300	163	168	250	150

Տիպ	L	W	H1	H2	C1	C2
STMS-N20 / 21	104	170	110	115	135	76
STMS-N25 / 35	135	225	126	131	155	95
STMS-N50 / 65	160	270	145	150	210	120
STMS-N80 / 95	190	300	163	168	250	150
