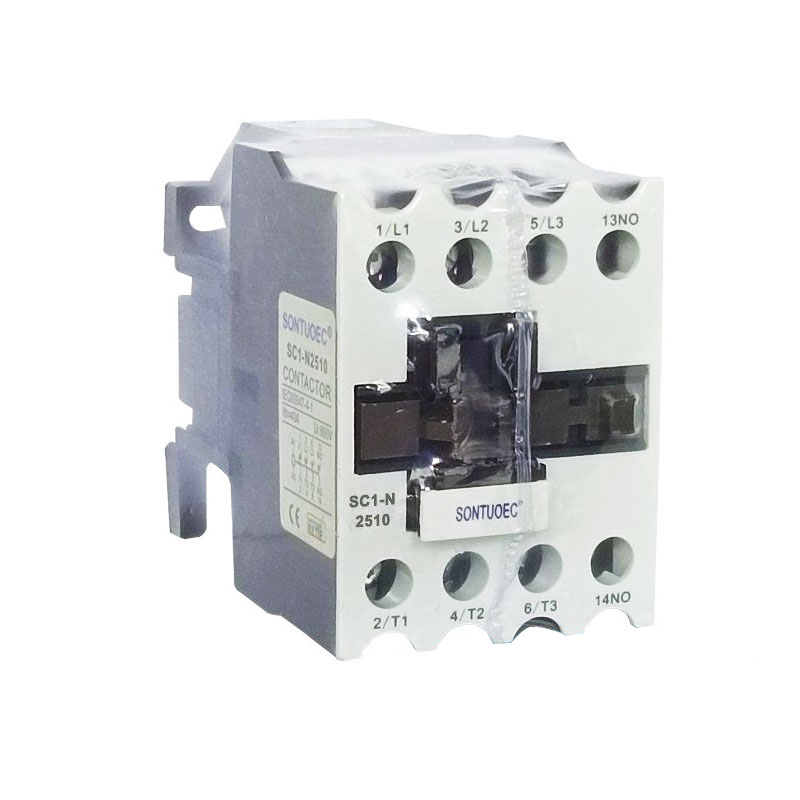

3 բևեռ AC կոնտակտոր

3 Pole AC Contactor-ը AC կոնտակտոր է երեք անկախ կոնտակտներով (կամ բևեռներով), որոնցից յուրաքանչյուրը վերահսկում է եռաֆազ էներգահամակարգի մեկ փուլը: Դրա հիմնական գործառույթը եռաֆազ շարժիչների կամ այլ եռաֆազ բեռների գործարկման, դադարեցման և հետադարձման հեռակառավարումն է: Վերահսկելով այս երեք կոնտակտների միացումը և անջատումը, այն կարող է իրականացնել եռաֆազ շղթայի միացումն ու անջատումը, այդպիսով վերահսկելով էլեկտրական բեռի աշխատանքային վիճակը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել	2 փուլ պտույտի հզորություն-								Ջեռուցման գնահատված հոսանք 1-ին (A)
	Գնահատված հզորություն (KW)				Գործողության գնահատված հոսանք (A)
	220V-240v	380-440 վ	550 վ	660 վ	220-240 Վ	380V-440V	550 վ	660 վ
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Կառուցվածքը և աշխատանքի սկզբունքը

Կառուցվածքը:

Էլեկտրամագնիսական համակարգ. ներառում է այնպիսի բաղադրիչներ, ինչպիսիք են պարույրները, միջուկները և այլն, որոնք օգտագործվում են մագնիսական հոսք առաջացնելու համար՝ կոնտակտային համակարգի բացումը և փակումը խթանելու համար:

Կոնտակտային համակարգ՝ ներառյալ հիմնական և օժանդակ կոնտակտը: Հիմնական կոնտակտը օգտագործվում է բարձր հոսանք տեղափոխելու համար, իսկ օժանդակ կոնտակտը օգտագործվում է կառավարման ազդանշանների փոխանցման և հետադարձ կապի իրականացման համար:

Աղեղի մարման սարք. Օգտագործվում է աղեղը մարելու համար, որն առաջանում է կոնտակտի անջատման ժամանակ՝ կոնտակտը վնասից պաշտպանելու համար:

Shell: օգտագործվում է ներքին բաղադրիչները արտաքին միջավայրից պաշտպանելու համար:

Աշխատանքային սկզբունք.

Երբ կծիկը սնուցվում է, երկաթի միջուկը առաջացնում է մագնիսականություն և ձգում է կոնտակտային համակարգը փակելու համար, ինչը եռաֆազ շղթան բաց է դարձնում:

Երբ կծիկը անջատվում է էներգիայից, երկաթի միջուկը կորցնում է իր մագնիսականությունը, և շփման համակարգը անջատվում է զսպանակի գործողության ներքո՝ եռաֆազ շղթան անջատելու համար:

Երրորդ, դիմումը և ընտրությունը

Ծրագրեր:

3 Pole AC Contactor-ը լայնորեն օգտագործվում է արդյունաբերական ավտոմատացման, էներգահամակարգի և շենքերի ավտոմատացման մեջ:

Այն կարող է օգտագործվել կառավարելու այնպիսի գործողությունները, ինչպիսիք են եռաֆազ շարժիչների գործարկումը, կանգառը և հետընթացը:

Այն կարող է օգտագործվել նաև էներգահամակարգի հեռակառավարման և պաշտպանության համար:

Ընտրություն:

Երեք բևեռ AC կոնտակտոր ընտրելիս պետք է հաշվի առնել այնպիսի գործոններ, ինչպիսիք են անվանական լարումը, անվանական հոսանքը և էներգահամակարգի բեռի տեսակը:

Ընթացիկ ցուցանիշը պետք է լինի մեծ կամ հավասար բեռնվածքի առավելագույն գործառնական հոսանքին:

Լարման ցուցանիշը պետք է հարմարեցվի էներգահամակարգի լարման մակարդակին:
