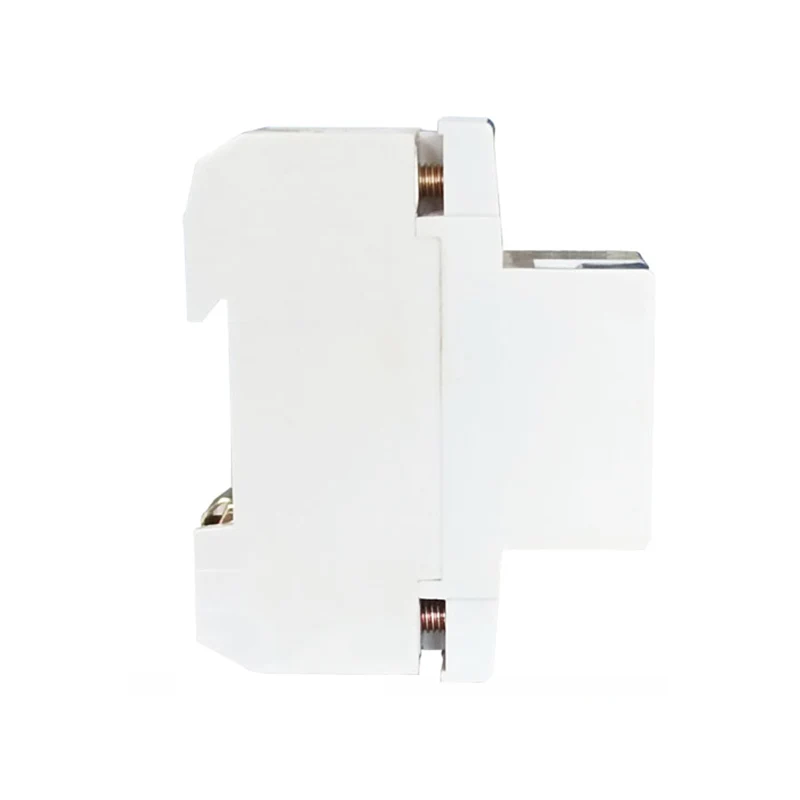

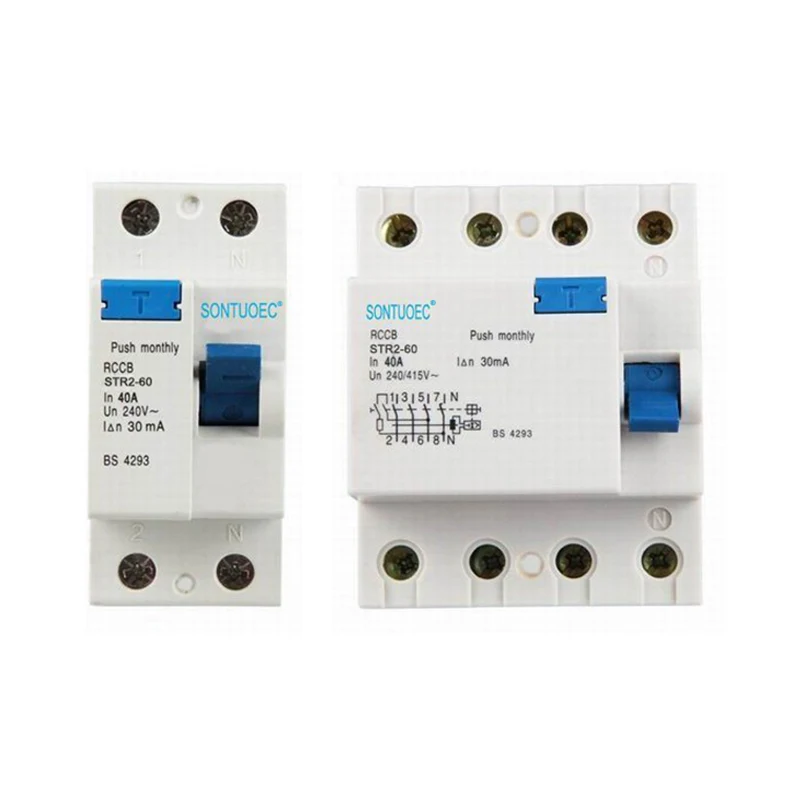

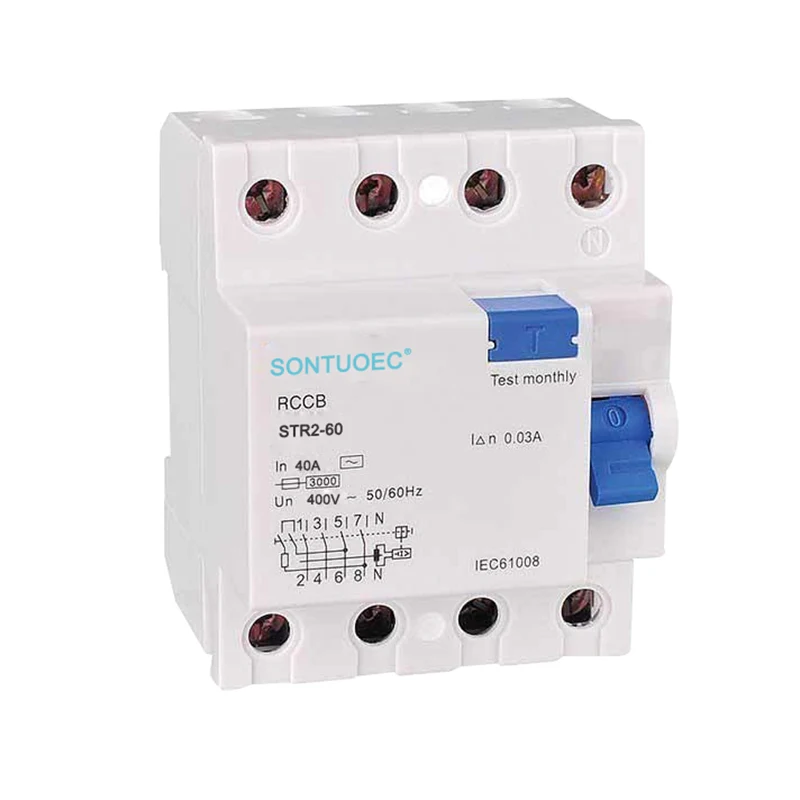

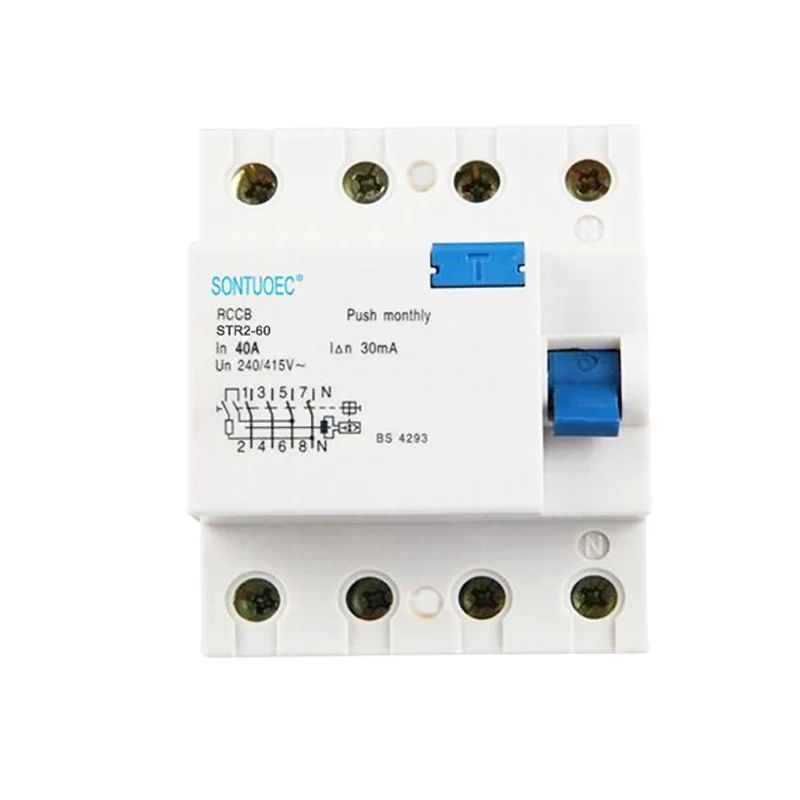

4P 63A / 30MA RCD AC տիպ

Այս 4P 63A / 30MA RCD AC- ի տեսակը խթանում է RCD- ի ներքին անջատիչ մեխանիզմը, պատճառելով, որ RCD- ն արագորեն կտրեց էլեկտրամատակարարումը եւ անձնակազմի անվտանգությունը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ստանդարտ	IEC61008-1
Բեւեռների քանակը	2p, 4 հատ
Գնահատված ընթացիկ (ա)	16 ,, 25,32,40,63
Գնահատված մնացորդային գործողություններ Ընթացիկ (in) (MA)	10,30,100,300,500
Գնահատված մնացորդ Ոչ գործող ընթացիկ (INO) (MA)	≤0.5in
Գնահատված լարման (V)	AC 230/240
Գնահատված լարման (V)	AC 230/400
Մնացորդային գործառնական հոսանք Շրջանակ	0.5in ~ in
Մնացորդային ընթացիկ-դրությամբ	≤0.3S
Կարճ միացում Հզորություն (ICU)	6000 ա
Տոկունություն	4000
Պաշտպանության աստիճանը	IP20

Հիմնական հայեցակարգ

 4P. Նշում է, որ այս 4P 63A / 30MA RCD AC տիպը չորս բեւեռ անջատիչ է, այսինքն: Այն կարող է միաժամանակ վերահսկել չորս սխեմաների վրա: Այս դիզայնը սովորաբար օգտագործվում է այնպիսի ծրագրերում, երբ փուլը, զրոյական եւ երկու հողային լարերը պետք է միաժամանակ կտրվեն, որպեսզի արտահոսքի կամ մեղքի դեպքում ապահովեք, միացումն ամբողջությամբ կտրված է էլեկտրական անվտանգության ավելի բարձր մակարդակի ապահովման դեպքում:

63 ա. Նշում է, որ RCD- ն գնահատվում է 63 Amps- ում, ինչը ներկայիս առավելագույն արժեքն է, որը RCD- ն կարող է շարունակաբար իրականացնել, առանց գերտաքացման կամ վնաս պատճառելու:

 30MA. Նշում է, որ RCD- ն ունի արտահոսքի գործողություն 30 Milliamps, I.E:

 RCD. RCD. Մնացորդային ընթացիկ սարքը էլեկտրական անվտանգության սարք է, որն օգտագործվում է էլեկտրական համակարգում մնացորդային հոսանքը հայտնաբերելու (I.E. արտահոսքի հոսանք) հայտնաբերելու համար եւ կտրեց էլեկտրամատակարարումը:

 Մի տեսակ. Դա նշանակում է, որ RCD- ն մի տեսակ է, այսինքն, դա կարող է ճիշտ գործել ինչպես AC- ի, այնպես էլ իմպուլսային DC- ի մնացորդային հոսանքներից (≤6MA- ի սահուն հոսանքը կարող է տրվել): RCD- ի այս տեսակը հարմար է սխեմաների համար բազմաթիվ էլեկտրոնային սարքերով, ինչպիսիք են կենցաղային տեխնիկա, գրասենյակային տեխնիկա, համակարգիչներ եւ այլ վայրեր:

Գործողության սկզբունքը

RCD- ի գործառնական սկզբունքը հիմնված է մնացորդային ընթացիկ տրանսֆորմատորի վրա: Երբ անհավասարակշռված հոսանք (I.E. արտահոսք) տեղի է ունենում էլեկտրական համակարգում, մնացորդային ընթացիկ տրանսֆորմատորը հայտնաբերում է այս անհավասարակշիռ հոսանքը եւ առաջացնում է մագնիսական հոսք, որը համամասն է արտահոսքի հոսանքի համար: Այս մագնիսական հոսքը խթանում է RCD- ի ներքին անջատիչ մեխանիզմը, պատճառելով, որ RCD- ն արագորեն կտրեց էլեկտրամատակարարումը, այդպիսով պաշտպանելով էլեկտրական սարքավորումների եւ անձնակազմի անվտանգությունը:

Դիմումի սցենար

Արդյունաբերական էներգիա. Արդյունաբերական միջավայրում, մեծ թվով էլեկտրական սարքավորումների եւ բարդ միացման համակարգերի առկայության պատճառով անհրաժեշտ է օգտագործել 4P 63A / 30MA RCD մի տեսակ `էլեկտրական անվտանգության համապարփակ պաշտպանություն ապահովելու համար:

Առեւտրային տարածք.

Բարձրակարգ բնակելի. Որոշ բարձրակարգ բնակավայրերում 4P 63A / 30MA RCD- ի տեսակը նույնպես ընտրվում է էլեկտրական անվտանգության պաշտպանության ավելի բարձր մակարդակ ապահովելու համար:

4P 63A /30mA RCD AC Type
