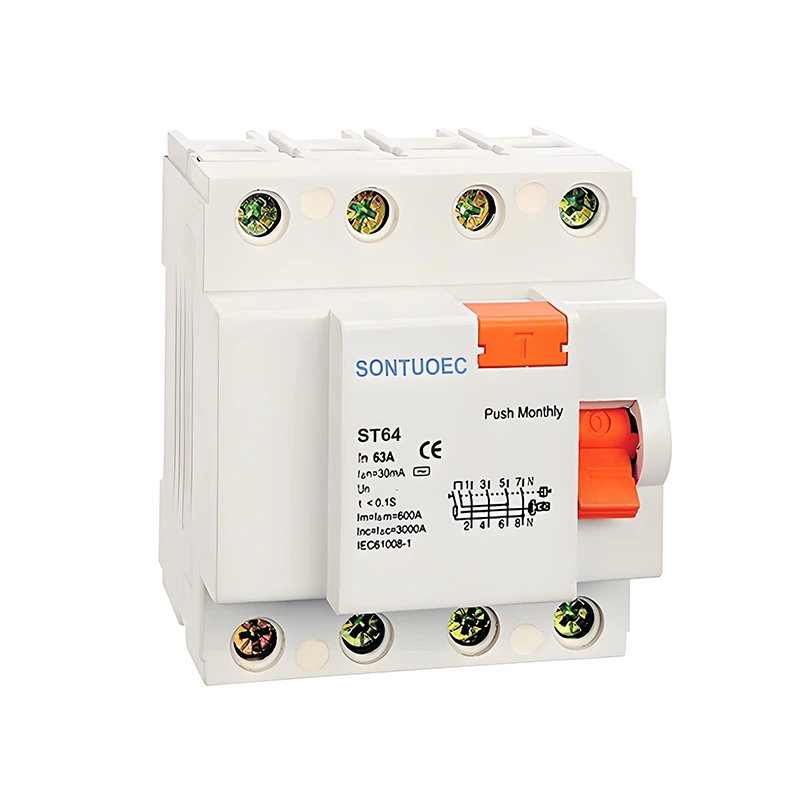

4P 63A / 30MA մնացորդային ընթացիկ սխեմայի խանգարիչ

4P 63A / 30MA Մնացորդային ընթացիկ սխեմաների անջատիչը չորս բեւեռով (P) միջին հոսանքի հոսանքի հոսանքի հոսանքի հոսանքի հոսանք է (I.E: եւ էլեկտրական հրդեհներ:

Մոդել:ST60

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ստանդարտ.	IEC 61008-1
Մոդել:	ST60
Մնացորդային ընթացիկ բնութագրերը.	Եւ, եւ
Բեւեռ ոչ.	2p, 4 հատ
Գնահատված ընթացիկ.	16a, 25a, 32a, 40 ա, 63 ա;
Գնահատված լարման.	230/400V AC
Գնահատված հաճախականություն.	50/60 ժամ
Գնահատված մնացորդային գործառնական ընթացիկ IδN:	10ma, 30ma, 100ma, 300ma, 500 մ
Գնահատված մնացորդային ոչ գործառնական ընթացիկ I δNO:	≤0.5IδN
Գնահատված պայմանական վիճակի կարճ միացում Ընթացիկ Inc:	6000 ա
Գնահատված պայմանական մնացորդային կարճ միացում Ընթացիկ iδc:	6000 ա
Tripping Duration:	Ակնթարթային Tripping≤0.1sec
Մնացորդային հոսքի հոսանքի տեսականի.	0.5iδn ~ iδn
Էլեկտրամեխանիկական դիմացկունություն.	4000 ցիկլ
Ամրապնդում մոմենտը.	2.0nm
Միացման տերմինալ.	Պտուտակային տերմինալի սյուն տերմինալ `սեղմիչով
Տեղադրում.	35 մմ din երկաթուղային մոնտաժ

Գործողության սկզբունքը

4P 63A / 30MA մնացորդային ընթացիկ անջատիչի աշխատանքային սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի սկզբունքի վրա: Երբ շրջանառության մնացորդային հոսանքը գերազանցում է սահմանված արժեքը, կստեղծվի մնացորդային հոսանքի համամասնական մագնիսական հոսք, եւ այս հոսքը կուղղվի թողարկման մեխանիզմը գործելու համար, միացնելով անջատիչը արագ: Միեւնույն ժամանակ, RCCB- ն ունի նաեւ ծանրաբեռնվածություն եւ կարճ միացման պաշտպանության գործառույթ, երբ շրջանառուցի հոսանքը գերազանցում է գնահատված արժեքը, այն նաեւ հարուցում է ժխտողական մեխանիզմի գործողությունը:

Հիմնական հատկանիշները

Չորս-բեւեռի ձեւավորում. 4P նշանակում է, որ միացման անջատիչը ունի չորս տերմինալ, սովորաբար օգտագործվում է երեք փուլով չորս մետաղալարով կամ մեկ փուլով եռալեզու սխեմաներով, ընդունակ են միաժամանակ կտրելու բոլոր փուլերը եւ զրոյական (կամ չեզոք) հոսանքները:

Բարձր գնահատված Ընթացիկ. 63A- ի գնահատված ընթացիկը հեշտացնում է անջատիչը, որը կարող է ավելի մեծ բեռներ կրել, հարմար է բարձր էներգիայի էլեկտրական սարքավորումների պաշտպանության համար:

Զգայուն արտահոսքի հայտնաբերում. Մնացորդային գործողությունների 30 մԱ-ի ընթացիկ կարգավորումը շատ ցածր է, որը կարող է արագորեն հայտնաբերել փոքր արտահոսքը միացման մեջ եւ ժամանակ առ ժամանակ կտրատել միացում `անձնակազմի եւ սարքավորումների անվտանգությունն ապահովելու համար:

Ապահով եւ հուսալի. RCCB- ն ընդունում է թողարկման առաջադեմ մեխանիզմ եւ կոնտակտային նյութեր `գերազանց էլեկտրական եւ մեխանիկական հատկություններով, որոնք կարող են ժամանակին կտրել սխեման` դժբախտությունների կանխարգելման սխալի դեպքում:

Դիմումի սցենար

4P 25A / 30MA RCCB- ն լայնորեն օգտագործվում է մի շարք իրավիճակներում, որոնք պահանջում են էլեկտրական պաշտպանություն, ինչպիսիք են.

Բնակելի եւ առեւտրային շենքեր. Օգտագործվում է էլեկտրական սարքավորումներ եւ անձնական անվտանգություն պաշտպանելու, էլեկտրական ցնցումների վթարների եւ էլեկտրական հրդեհների կանխարգելման համար:

Արդյունաբերական արտադրության գծեր. Օգտագործվում է էլեկտրական սարքավորումներ, ինչպիսիք են շարժիչները, տրանսֆորմատորները եւ այլ էլեկտրական սարքավորումները նորմալ գործողությունից, կանխելով սարքավորումների վնասը եւ անջատումը `արտահոսքի, ծանրաբեռնվածության եւ այլ պատճառների պատճառով:

Հասարակական հաստատություններ. Հիվանդանոցներ, դպրոցներ, գրադարաններ եւ այլ վայրեր, որոնք օգտագործվում են էլեկտրական սարքավորումների անվտանգ շահագործումն ապահովելու եւ անձնակազմի կողմից էլեկտրաէներգիայի անվտանգ օգտագործման համար:
