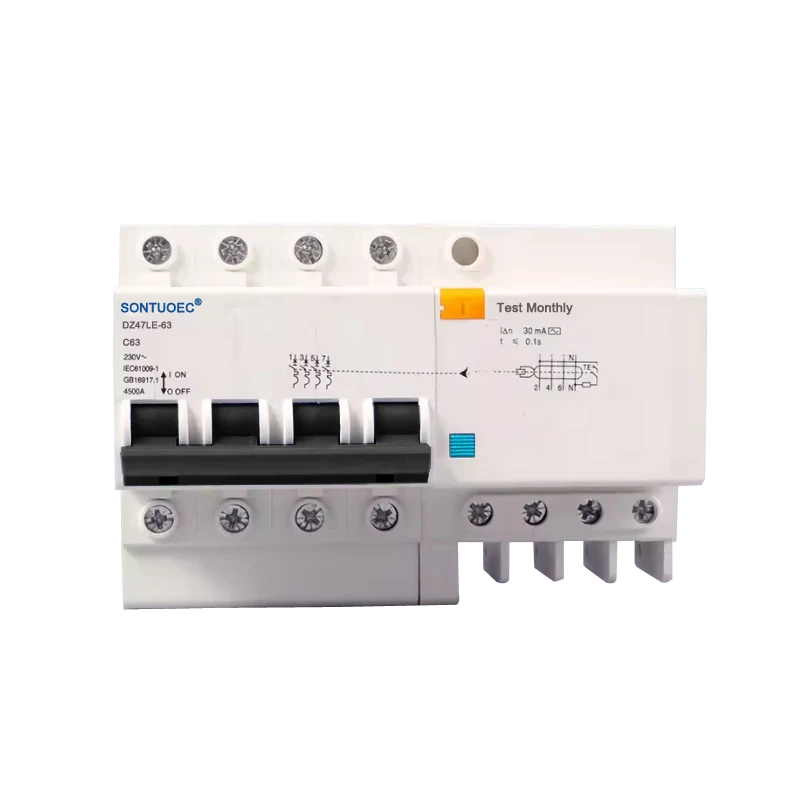

4P RCBO AC տեսակը

Գործողության սկզբունքը

4P RCBO AC Type-ի շահագործման սկզբունքը հիմնված է հոսանքների վեկտորային գումարի և էլեկտրամագնիսական սկզբունքների վրա: Երբ կրակի (L) և զրոյական (N) լարերի շղթայում հոսանքները մեծությամբ հավասար չեն, տրանսֆորմատորի շղթայի առաջնային կողմում հոսանքների վեկտորային գումարը զրո չէ, ինչը առաջացնում է ինդուկտիվ լարում երկրորդական կողմի կծիկում: Այս ինդուկտիվ լարումը ավելացվում է էլեկտրամագնիսական ռելեին՝ առաջացնելով գրգռման հոսանք, որը ստեղծում է հակադարձ ապամագնիսացնող ուժ: Երբ անսարք հոսանքը հասնում է RCBO-ի գործառնական ընթացիկ արժեքին, այս հակադարձ ապամագնիսացնող ուժը կհանգեցնի, որ էլեկտրամագնիսական ռելեի ներսում գտնվող արմատուրան անջատվի լծից՝ մղելով գործող մեխանիզմը գործելու և անջատելու անսարք հոսանքի միացումը:

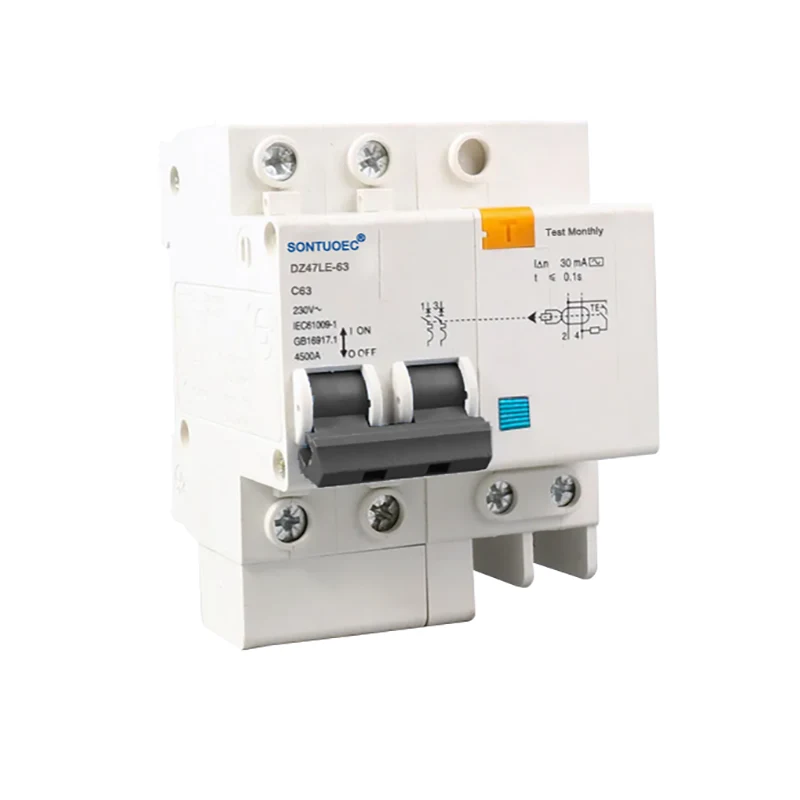

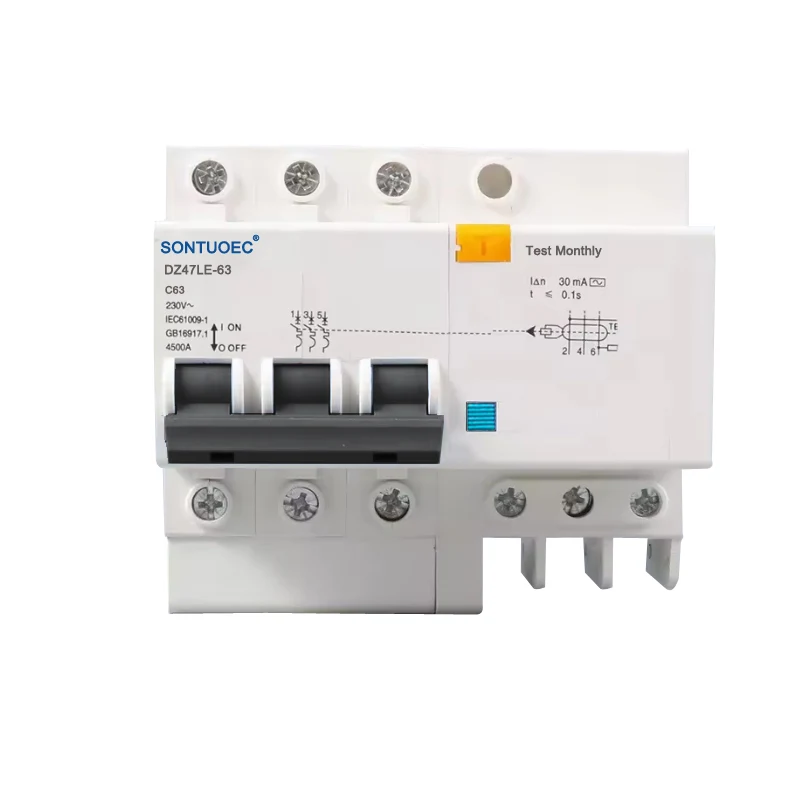

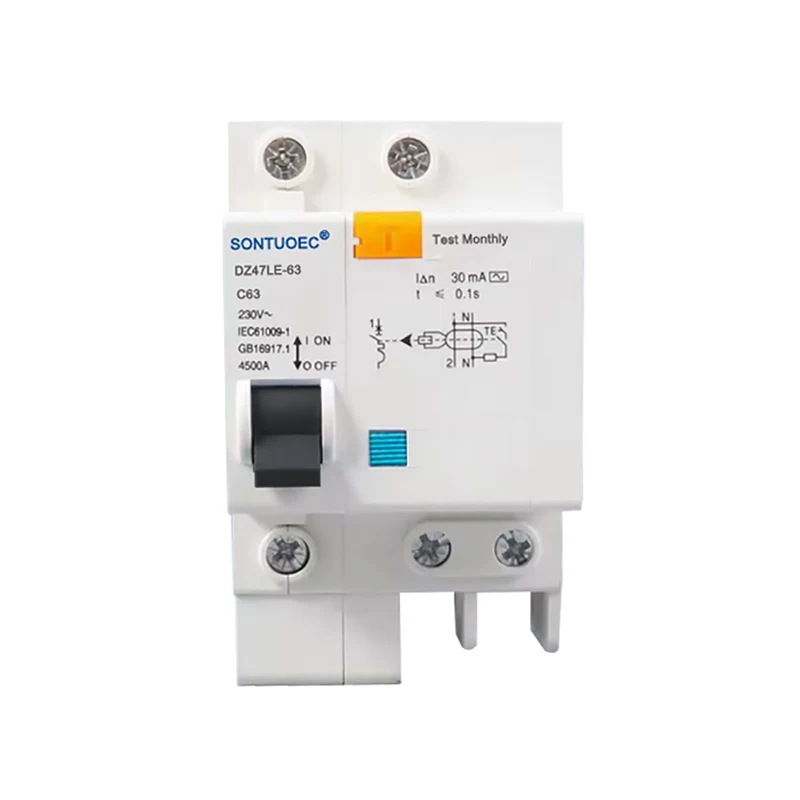

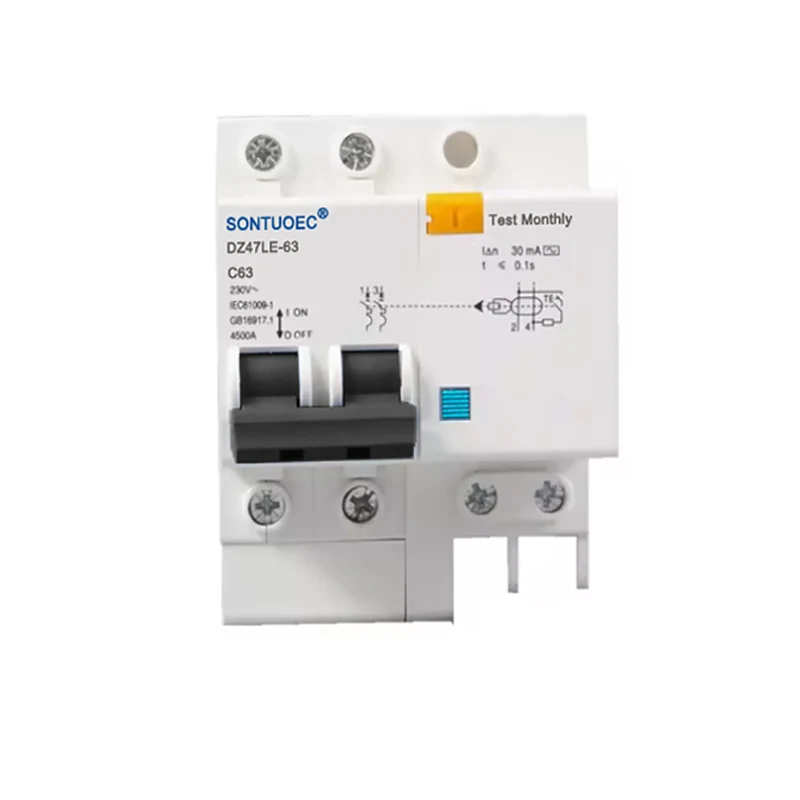

DZ47LE-63 սերիայի էլեկտրոնային հողի արտահոսքի պաշտպանության ավտոմատ անջատիչը հարմար է AC 50Hz/60Hz միաֆազ բնակելի շղթայի համար, անվանական լարման 230V և անվանական հոսանքի 6A~63A; 400V AC 50Hz/60Hz եռաֆազ շղթայի համար: Այն կարող է պաշտպանել շղթայի գերբեռնվածությունից և կարճ միացումից: Այս արտադրանքն ունի փոքր ծավալի առավելություններ, բարձր ճեղքման հզորություն, հոսանքի լարը և զրոյական գիծը միաժամանակ կտրված են, ինչպես նաև պաշտպանում է մարդուն էլեկտրական արտահոսքի հարվածից հրդեհային մետաղալարի և զրոյական գծի հետադարձ կապի դեպքում:

Այն համապատասխանում է IEC61009-1, GB16917.1 ստանդարտին:

Առանձնահատկություն:

1） Ապահովում է պաշտպանություն էլեկտրական ցնցումներից, երկրի մեղքից, արտահոսքի հոսանքից;

2). Ապահովում է պաշտպանություն գերբեռնվածությունից, կարճ միացումից և գերլարումից;

3). Փոքր ծավալ, բարձր կոտրող հզորություն; հոսանքի լարը և զրոյական գիծը միաժամանակ կտրված են.

4). Փոքր չափս և քաշ, հեշտ տեղադրում և լարեր, բարձր և դիմացկուն կատարում

5). Ապահովեք ակնթարթային լարման և ակնթարթային հոսանքի հետևանքով առաջացած սխալ գործարկման դեմ:

Առանձնահատկություններ և առավելություններ

Բազմաֆունկցիոնալ պաշտպանություն. 4P RCBO AC Type-ը համատեղում է մնացորդային հոսանքի պաշտպանությունը և գերհոսանքից պաշտպանությունը՝ ապահովելով սխեմաների և սարքավորումների համապարփակ պաշտպանությունը:

Բարձր զգայունություն. բարձր զգայուն պաշտպանությունը մնացորդային սինուսոիդային AC հոսանքի հանկարծակի կիրառման կամ դանդաղ բարձրացման դեմ ապահովում է անջատումը:

Կիրառման լայն շրջանակ. Հարմար է AC սխեմաների համար կենցաղային, արդյունաբերական և առևտրային էներգիայի բաշխման համակարգերում, հատկապես մեկ կրակ-մեկ-զրոյական լարերի համար:

Հեշտ տեղադրման և պահպանման. ողջամիտ կառուցվածքային դիզայն, հեշտ տեղադրվող և միևնույն ժամանակ հեշտ է իրականացնել սպասարկում և հիմնանորոգում:

Կիրառման սցենարներ

4P RCBO AC Type-ը լայնորեն օգտագործվում է տներում, գրասենյակներում, առևտրային տարածքներում և արդյունաբերական օբյեկտներում AC շղթայի պաշտպանության համար: Այն հատկապես հարմար է այն ծրագրերի համար, որոնք պահանջում են ինչպես Հրդեհային, այնպես էլ Զրո լարերի պաշտպանություն, ինչպիսիք են լուսավորման սխեմաները, վարդակների սխեմաները և սարքավորումների պաշտպանությունը, ինչպիսիք են շարժիչները:
