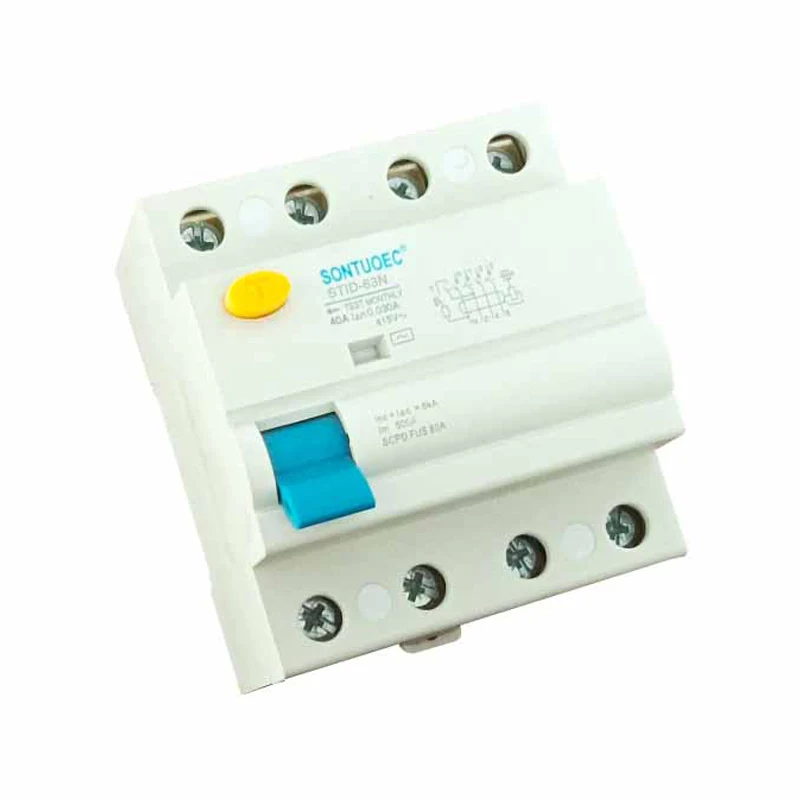

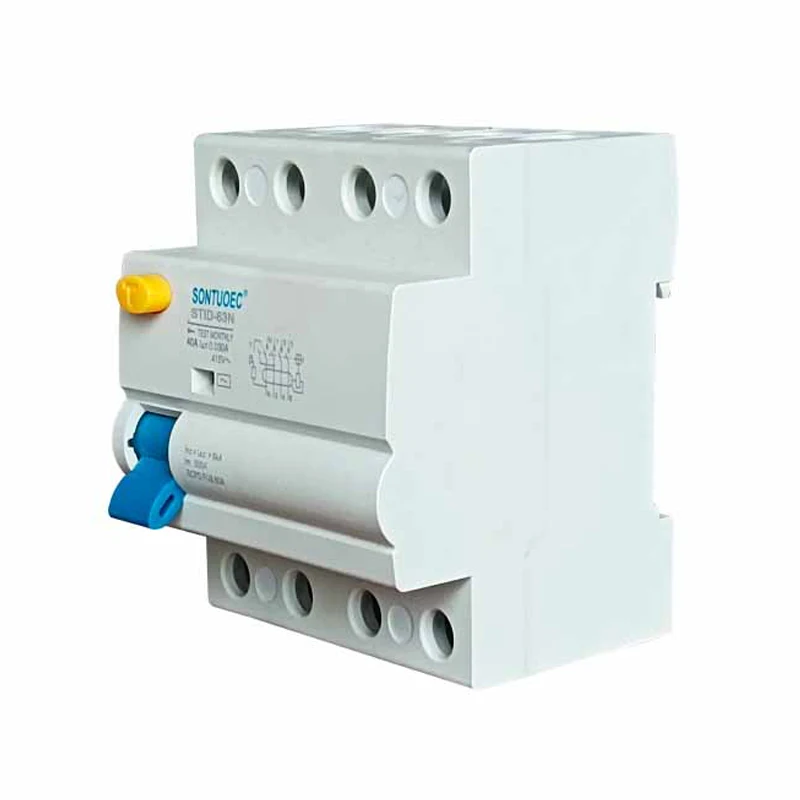

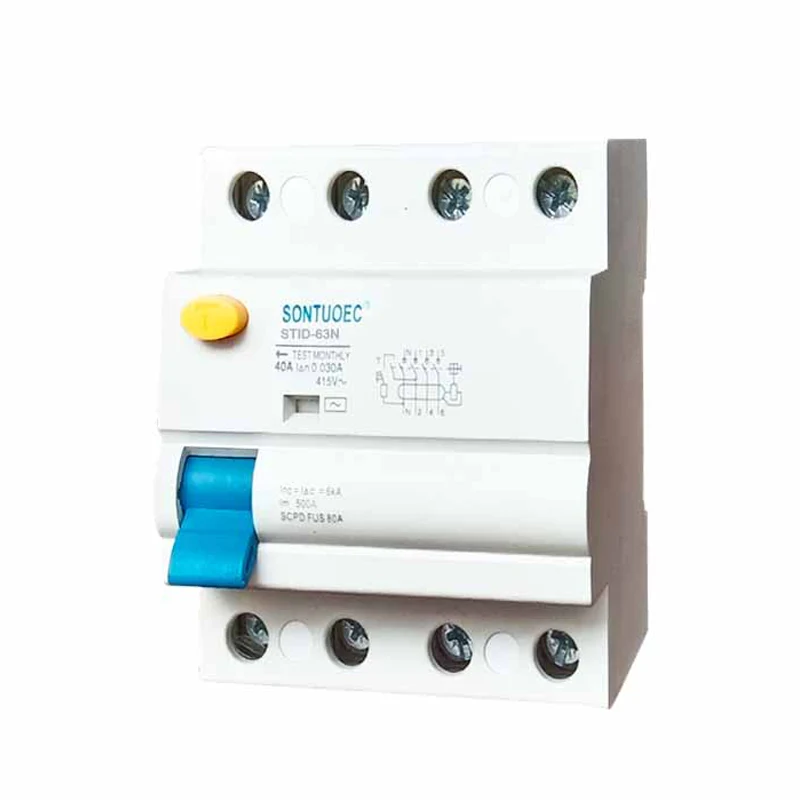

63A / 100MA մնացորդային ընթացիկ սխեմաների խանգարող RCCB

63A / 100MA մնացորդային ընթացիկ սխեմայի անջատիչ RCCB- ը ներկայումս մի շրջան է, բացի նորմալ գործող ընթացիկ, որը կարող է առաջանալ սարքավորումների մեկուսացման վնասի, անձնակազմի էլեկտրական հոսանքը:

Մոդել:STID-63N

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ստանդարտ.	IEC 61008-1
Մոդել:	Sign-63n
Մնացորդային ընթացիկ բնութագրերը.	Եւ, եւ

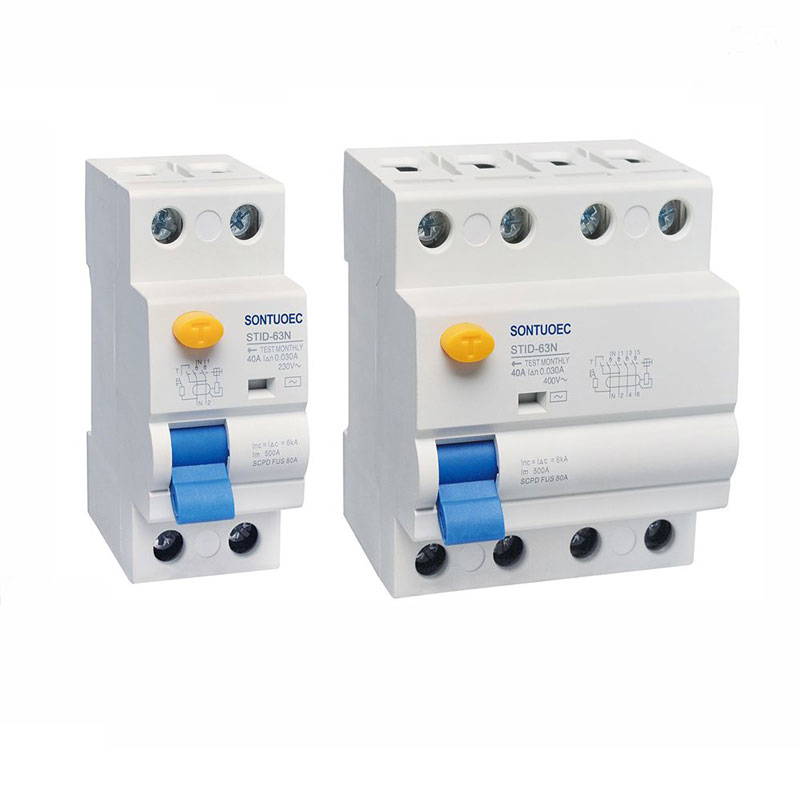

Բեւեռ ոչ.	2p, 4 հատ
Գնահատված ընթացիկ.	16a, 25a, 32a, 40 ա, 63 ա;
Գնահատված լարման.	230/400V AC
Գնահատված հաճախականություն.	50/60 ժամ
Գնահատված մնացորդային գործառնական ընթացիկ IδN:	10ma, 30ma, 100ma, 300ma, 500 մ
Գնահատված մնացորդային ոչ գործառնական ընթացիկ I δNO:	≤0.5IδN
Գնահատված պայմանական վիճակի կարճ միացում Ընթացիկ Inc:	6000 ա
Գնահատված պայմանական մնացորդային կարճ միացում Ընթացիկ iδc:	6000 ա
Tripping Duration:	Ակնթարթային Tripping≤0.1sec
Մնացորդային հոսքի հոսանքի տեսականի.	0.5iδn ~ iδn
Էլեկտրամեխանիկական դիմացկունություն.	4000 ցիկլ
Ամրապնդում մոմենտը.	2.0nm

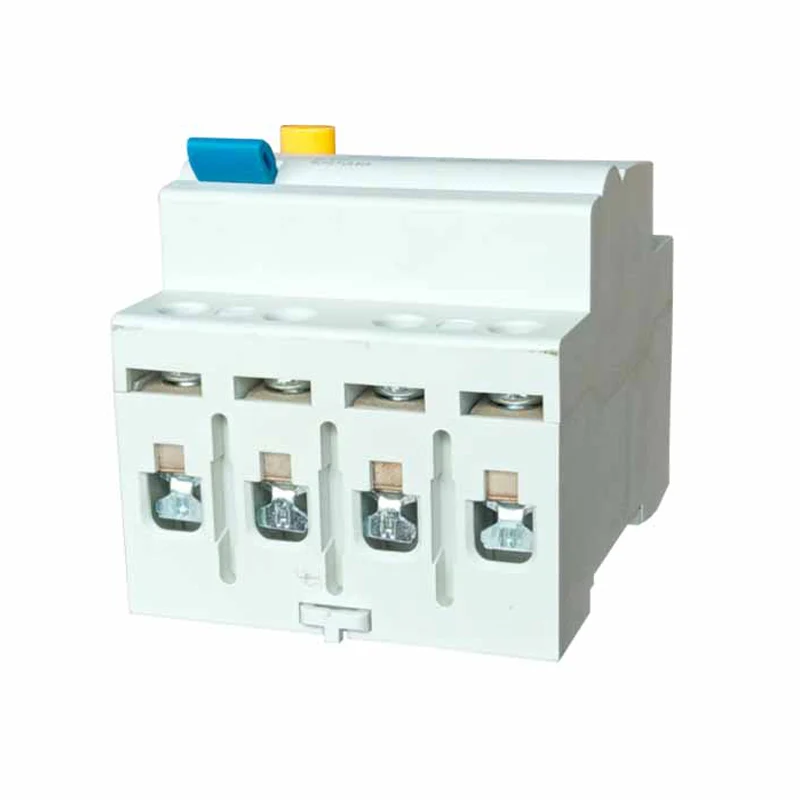

Միացման տերմինալ.	Պտուտակային տերմինալի սյուն տերմինալ `սեղմիչով

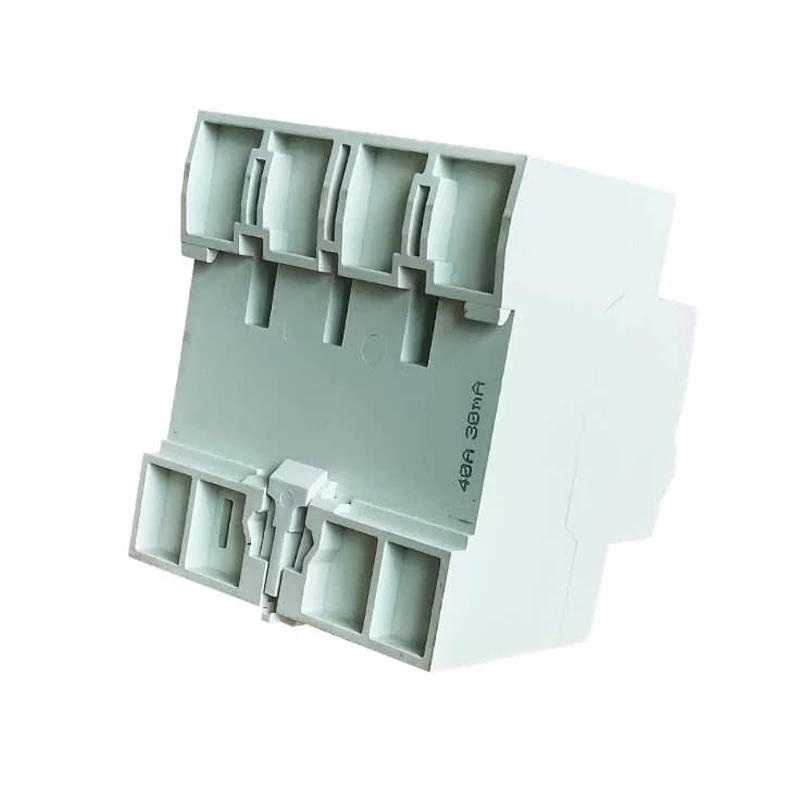

Տեղադրում.	35 մմ din երկաթուղային մոնտաժ

Գործողության սկզբունքը

RCCB- ի գործառնական սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի եւ ընթացիկ հավասարակշռության սկզբունքների վրա: Երբ շրջանառության մնացորդային հոսանքը անցնում է տրանսֆորմատորի միջով, տրանսֆորմատորը առաջացնում է համապատասխան մագնիսական հոսք: Այս մագնիսական հոսքը վերածվում է էլեկտրական ազդանշանի եւ վերամշակվում է էլեկտրոնային միացման միջոցով: Երբ վերամշակված էլեկտրական ազդանշանը հասնում է նախնական շեմի, RCCB- ն թողարկում է գործելու ազատման մեխանիզմը, պատճառելով շրջանային անջատիչը միացումից:

Հիմնական հատկանիշները

Բարձր զգայունություն. RCCB- ն ունակ է հայտնաբերել փոքր մնացորդային հոսանքներ, սովորաբար 30 մԱ-ից պակաս (ճշգրիտ արժեքը կախված է արտադրանքի բնութագրերից), որոնք տեղի են ունենում էլեկտրահաղորդման պատահարներից:

Արագ պատասխան. RCCB- ն արագորեն կարող է կտրել մի քանի միլիարդ վայրկյանում մի քանի միլիարդ վայրկյանում `մնացորդային հոսանքը հայտնաբերելուց հետո, որն արդյունավետորեն կանխում է էլեկտրական ցնցումների տարածումը եւ էլեկտրական հրդեհների տարածումը:

Ապահով եւ հուսալի. RCCB- ն ընդունում է առաջադեմ էլեկտրոնային բաղադրիչներ եւ անջատում մեխանիզմը բարձր հուսալիությամբ եւ կայունությամբ: Միեւնույն ժամանակ, այն ունի նաեւ ծանրաբեռնվածություն եւ կարճ միացման պաշտպանության գործառույթներ, որոնք կարող են լիովին պաշտպանել սխեմաների եւ սարքավորումների անվտանգությունը:

Հեշտ տեղադրում եւ պահպանում. RCCB- ն սովորաբար ընդունում է մոդուլային դիզայն, կոմպակտ կառուցվածք եւ տեղադրման հեշտ: Այն նաեւ հեշտությամբ ստուգում եւ փոխարինում է կոնտակտները սովորական պահպանման եւ ստուգման համար:

Դիմումի սցենարներ

63A / 100MA մնացորդային ընթացիկ սխեմայի անջատիչ RCCB- ն լայնորեն օգտագործվում է մի շարք իրավիճակներում, որտեղ անհրաժեշտ է էլեկտրական պաշտպանություն, ներառյալ, բայց չի սահմանափակվում.

Բնակելի եւ առեւտրային շենքեր. Էլեկտրական սարքավորումների եւ անձնական անվտանգության պաշտպանության համար էլեկտրական ցնցումների վթարների եւ էլեկտրական հրդեհների դեմ: Տների մեջ RCCB- ները սովորաբար տեղադրվում են բաշխման տուփերում, որպես հիմնական կամ մասնաճյուղի պաշտպանություն տնային սխեմաների համար:

Արդյունաբերական արտադրության գիծ. Այն օգտագործվում է էլեկտրական սարքավորումների բնականոն աշխատանքը պաշտպանելու համար, ինչպիսիք են շարժիչները, տրանսֆորմատորները եւ այլն եւ կանխում են սարքավորումների վնասը եւ անջատումը, որոնք առաջացել են արտահոսքի եւ գերբեռնվածության պատճառով: Արդյունաբերական ոլորտում RCCB- ները սովորաբար տեղադրվում են էլեկտրական սարքավորումների էլեկտրաէներգիայի մուտքի ավարտին, որպես սարքավորումների պաշտպանության սարք:

Հասարակական օբյեկտներ. Հիվանդանոցներ, դպրոցներ, գրադարաններ եւ այլ վայրեր, RCCB- ները օգտագործվում են էլեկտրական սարքավորումների անվտանգ շահագործումն ապահովելու եւ անձնակազմի կողմից էլեկտրաէներգիայի անվտանգ օգտագործման համար: Այս վայրերը սովորաբար ունեն ավելի մեծ պահանջներ էլեկտրական անվտանգության համար, այնպես որ RCCB- ները ավելի լայնորեն օգտագործվում են:
