6ka մնացորդային հոսանքի անջատիչ հոսանքի պաշտպանությունից RCBO

SONTUOEC-ը չինացի մատակարարներից/արտադրողներից է, որը մասնագիտացած է տարբեր փոքր էլեկտրական սարքերի արտադրության մեջ՝ STRO1-40 RCBO, լրիվ անվանումն է՝ մնացորդային հոսանքի անջատիչ՝ գերհոսանքից պաշտպանությամբ: Սա էլեկտրական անվտանգության սարք է, որը միավորում է գերբեռնվածությունից, կարճ միացումից և արտահոսքից պաշտպանությունը և լայնորեն օգտագործվում է բնակելի, առևտրային և արդյունաբերական տարածքների էլեկտրական համակարգերում՝ ապահովելու անձնական անվտանգությունը և սարքավորումների անվտանգ շահագործումը: Հասկանալով դրա աշխատանքի սկզբունքը, բնութագրերը, կիրառման սցենարները և ընտրության և տեղադրման մեթոդները, դուք կարող եք ավելի լավ օգտագործել և պահպանել STRO7-40 RCBO-ն՝ ապահովելու էլեկտրական համակարգերի անվտանգ շահագործումը:

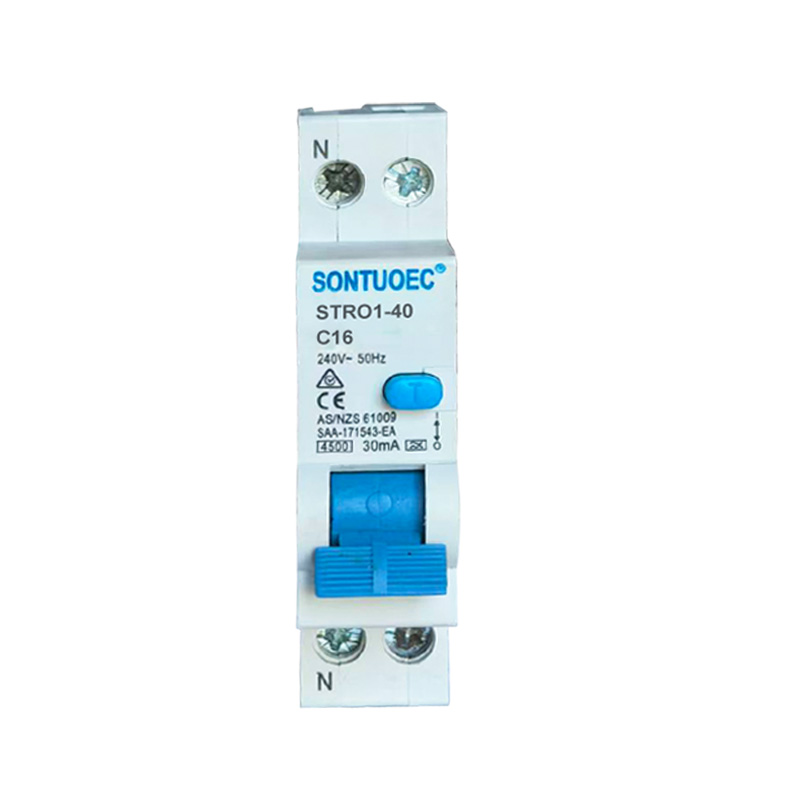

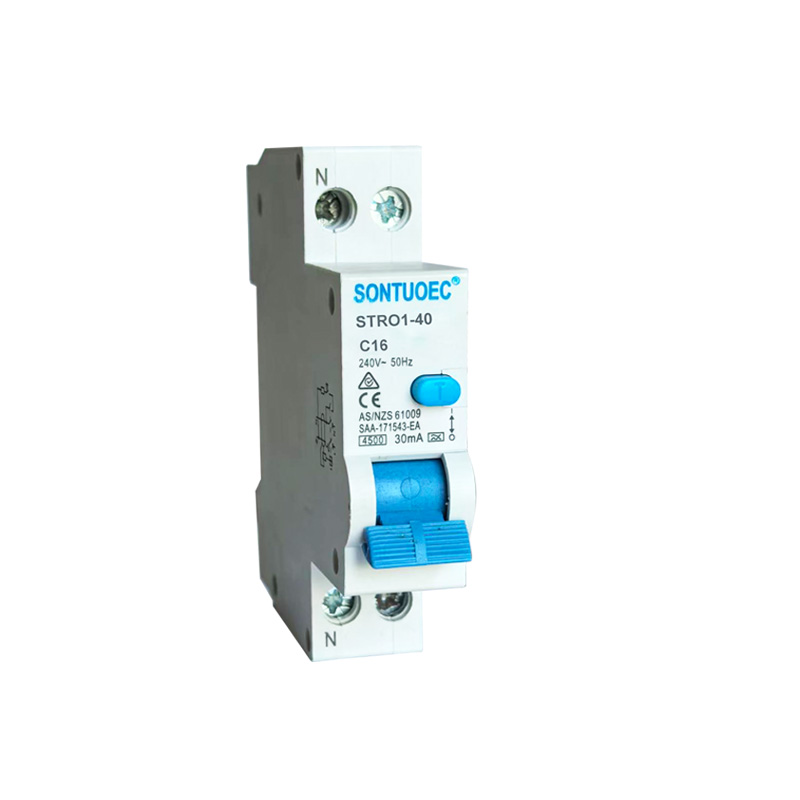

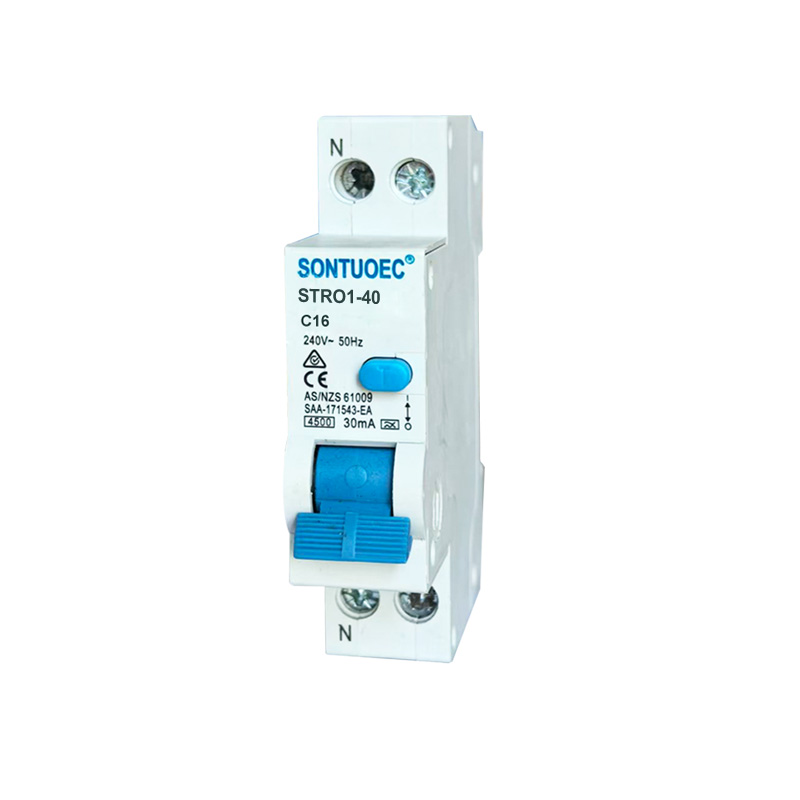

Մոդել:STRO1-40

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ:

Սանդարդ			IEC/EN 61009-1
Էլեկտրական	Տեսակը (երկրագնդի արտահոսքի ալիքային ձևը)		Էլեկտրոնային տեսակ
հատկանիշները	Գնահատված ընթացիկ In	A	A, AC
	լեհեր	P	1P+N
	Գնահատված լարումը	V	AC 230
	Գնահատված ընթացիկ.		6,10,16,20,25,32,40Ա
	Գնահատված զգայունություն I△n	A	0.01,0.03,0.1,0.3,0.5
	Մեկուսիչ լարման Ui	V	250
	Գնահատված մնացորդային պատրաստում և	A	500
	ճեղքող հզորություն I△m	A	500
	Կարճ միացման հոսանք I△c	A	45,006,000
	Գնահատված հաճախականությունը	Հց	50/60
	Աղտոտվածության աստիճանը		2
Մեխանիկական	Էլեկտրական կյանք	t	4000
հատկանիշները	Մեխանիկական կյանք	t	10000
	Պաշտպանության աստիճան		IP20
	Շրջակա միջավայրի ջերմաստիճանը	ºC	-25~+40
	(օրական միջին ≤35ºC-ով)	ºC	-25~+40
	Պահպանման ջերմաստիճանը	ºC	-25~+70

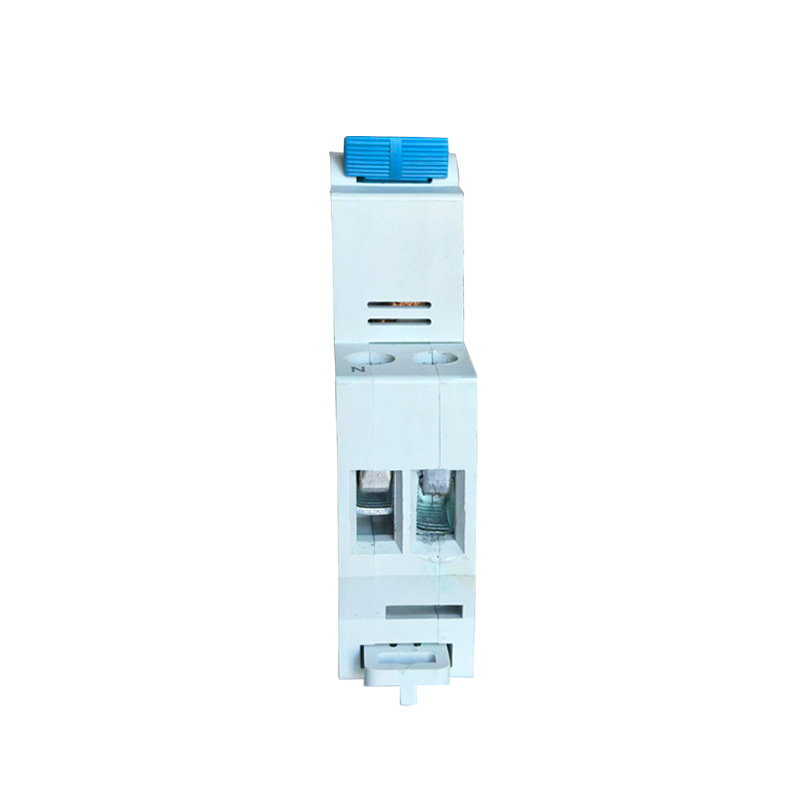

Տեղադրում	Տերմինալի միացման տեսակը		Մալուխ/U-տիպի ավտոբուս/փին տիպի ավտոբուս
	Մալուխի վերևի/ներքևի տերմինալի չափը	մմ2	25
	Մալուխի վերևի/ներքևի տերմինալի չափը	AWG	18-5
	Տերմինալի չափը վերև/ներքև ավտոբուսի համար	մմ2	25
	Տերմինալի չափը վերև/ներքև ավտոբուսի համար	AWG	18-3
	Մոնտաժում		DIN երկաթուղով EN 60715 (35 մմ) արագ սեղմիչ սարքի միջոցով
	Միացում		Վերևից և ներքևից

STRO1-40 RCBO-ի հիմնական գործառույթները

Պաշտպանություն գերծանրաբեռնվածությունից. Երբ միացումում հոսանքը գերազանցում է STRO1-40 RCBO-ի անվանական արժեքը, այն ավտոմատ կերպով կկտրի շղթան սահմանված ժամանակահատվածում՝ կանխելու շղթայի և սարքավորումների գերտաքացումը՝ այդպիսով խուսափելով հրդեհից և վնասից:

Կարճ միացումից պաշտպանություն. Երբ միացումում կարճ միացում է առաջանում, STRO1-40 RCBO-ն արագորեն կկտրի միացումը՝ կանխելու կարճ միացման հոսանքը շղթային և սարքավորումներին լուրջ վնաս պատճառելու համար:

Արտահոսքի պաշտպանություն. STRO1-40 RCBO-ն ի վիճակի է հայտնաբերել մնացորդային հոսանքը (այսինքն՝ արտահոսքի հոսանքը) միացումում: Երբ մնացորդային հոսանքը գերազանցում է սահմանված շեմը, STRO1-40 RCBO-ն կկտրի միացումը շատ կարճ ժամանակահատվածում՝ կանխելու էլեկտրահարման վթարները և էլեկտրական հրդեհները:

STRO1-40 RCBO-ի շահագործման սկզբունքը

STRO1-40 RCBO-ն պարունակում է ներքին ջերմային մագնիսական ճամփորդության դետեկտոր (ծանրաբեռնվածությունից և կարճ միացումից պաշտպանվելու համար) և մնացորդային հոսանքի դետեկտոր (արտահոսքի պաշտպանության համար): Երբ հոսանքը կամ մնացորդային հոսանքը շղթայում աննորմալ է, համապատասխան հարվածողը գործարկում է STRO7-40 RCBO-ի անջատման մեխանիզմը՝ ստիպելով այն արագ անջատել միացումը:

1. Ջերմային մագնիսական տրանփեր. այն օգտագործում է ջերմությունը և մագնիսական դաշտը, որն առաջանում է, երբ հոսանքն անցնում է հաղորդիչի միջով, անջատումը գործարկելու համար: Երբ հոսանքը չափազանց բարձր է, հաղորդիչը տաքանում է և առաջացնում է մագնիսական դաշտ, ինչի հետևանքով ջերմային մագնիսական հարվածի ներսում բիմետալը թեքվում է կամ մագնիսը ձգում է երկաթի միջուկը՝ այդպիսով գործարկելով անջատման մեխանիզմը:

2. Մնացորդային հոսանքի դետեկտոր. այն օգտագործում է զրոյական հաջորդականության հոսանքի տրանսֆորմատոր՝ միացումում մնացորդային հոսանքը հայտնաբերելու համար: Երբ մնացորդային հոսանքը գերազանցում է սահմանված շեմը, մնացորդային հոսանքի դետեկտորը ազդանշան կուղարկի անջատման մեխանիզմին՝ միացումն անջատելու համար:

STRO1-40 RCBO-ի առանձնահատկությունները

Բազմաֆունկցիոնալ ինտեգրում. STRO1-40 RCBO-ն միավորում է գերբեռնվածությունից, կարճ միացումից և արտահոսքից պաշտպանվելու գործառույթները՝ պարզեցնելով էլեկտրական համակարգերի նախագծումն ու տեղադրումը:

Բարձր զգայունություն. STRO1-40 RCBO-ները կարող են արագ հայտնաբերել և անջատել աննորմալ և մնացորդային հոսանքները միացումում՝ ապահովելով հուսալի պաշտպանություն:

Հեշտ է տեղադրվում և պահպանվում. STRO1-40 RCBO-ները սովորաբար մոդուլյարացված են հեշտ տեղադրման և սպասարկման համար:

Բարձր անվտանգություն. STRO1-40 RCBO-ները խիստ փորձարկված և հավաստագրված են բարձր անվտանգության և հուսալիության համար՝ ապահովելու էլեկտրական համակարգերի անվտանգ շահագործումը:

STRO1-40 RCBO-ի կիրառման սցենարներ

STRO1-40 RCBO-ները լայնորեն օգտագործվում են էլեկտրական համակարգերում բնակելի, առևտրային և արդյունաբերական ոլորտներում, հատկապես նրանք, որոնք պահանջում են միաժամանակյա ծանրաբեռնվածություն, կարճ միացում և հողի արտահոսքի պաշտպանություն: Դրանք սովորաբար տեղադրվում են բաշխիչ արկղերում, բաշխիչ վահանակներում կամ կառավարման պահարաններում՝ սխեմաները և սարքավորումները պաշտպանելու աննորմալ հոսանքի և լարման հետևանքով առաջացած վնասներից և էլեկտրահարումը կանխելու համար:
