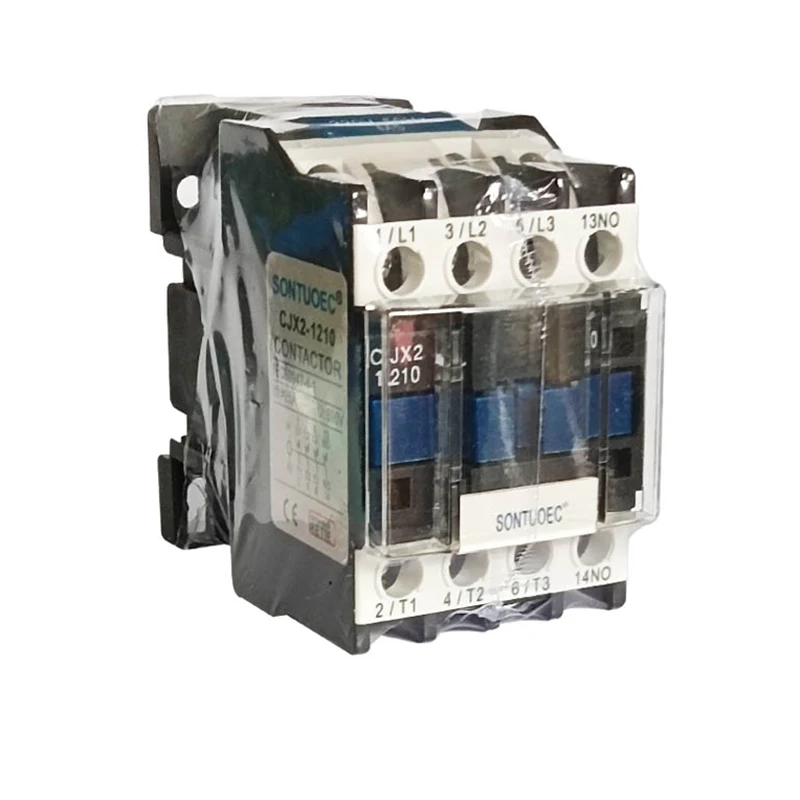

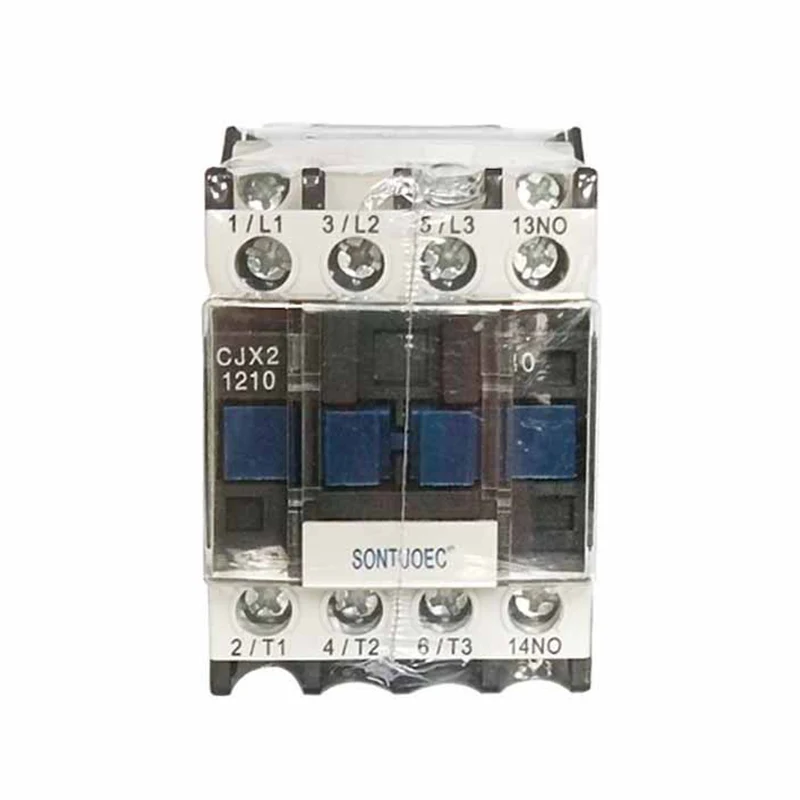

Transparent պաշտպանության ծածկով AC կոնցերտորը մի տեսակ էլեկտրական անջատիչ է, որն աշխատում է էլեկտրամագնիսական ուժի սկզբունքն օգտագործելով եւ հիմնականում օգտագործվում է էլեկտրական շարժիչի հեռավորությունից հեռվից վերահսկելու համար: Այն ունակ է իրականացնել հաճախակի սկսելը, դադարեցնել եւ հակադարձել շարժիչը եւ ունի պաշտպանական գործառույթներ, ինչպիսիք են գերբեռնվածությունը եւ կարճ միացումը:
Տիպ |
Stc1-c09 |
STC1-C12 |
STC1-C18 |
STC1-C25 |
STC1-C32 |
STC1-C40 |
STC1-C50 |
STC1-C65 |
Stc1-c80 |
Stc1-c95 |
|
Գնահատված աշխատանքային հոսանք (ա) |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
3-փուլային ստանդարտ ուժի վարկանիշներ Motors 50/60hz ինկիա AC-3 |
220/230 Վ |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
500 վ |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
660 / 690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
Գնահատված ջերմության հոսանք (ա) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
Էլեկտրական կյանք |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
Մեխանիկական կյանք (x104) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
Կոնտակտների քանակը |
3P + ոչ |
3P + NC + ոչ |
|||||||||
3P + NC |
Բարձր հուսալիություն. «Թափանցիկ պաշտպանության ծածկով» AC Contactor- ը ընդունում է բարձրորակ նյութեր եւ արտադրական առաջադեմ գործընթաց, որն ունի երկար սպասարկման կյանք եւ բարձր հուսալիություն:
Բարձր արդյունավետություն. Դրա կոնտակտային համակարգը ունի գերազանց էլեկտրական եւ մեխանիկական հատկություններ, կարող է դիմակայել լայն ընթացիկ եւ լարման ազդեցությանը, եւ միեւնույն ժամանակ ունեն լավ հագած դիմադրություն եւ հակամեղմային ներկայացում:
Հեշտ է պահպանել. Նոր AC Contactor- ի կառուցվածքը ողջամիտ նախագծված է, հեշտ է ապամոնտաժել եւ վերանորոգել, նվազեցնելով պահպանման ծախսերը:
Բազմաթիվ բնութագրեր. Տարբեր օգտագործողների կարիքները բավարարելու համար նոր AC Contactor- ն ունի տարբեր առանձնահատկություններ եւ մոդելներ ընտրելու համար, ներառյալ տարբեր ընթացիկ մակարդակներում, լարման մակարդակներով եւ օժանդակ կոնֆիգուրացիաներից:
CJX2 (SC1-D) Series AC Contactor- ը հարմար է սխեմաներում օգտագործելու համար գնահատված լարման մինչեւ 660 վ, AC 50Hz կամ 60Hz, գնահատված հոսանք մինչեւ 95 ա `AC շարժիչը պատրաստելու եւ կոտրելու համար: Համակցված օժանդակ կոնտակտային բլոկի, ժմչփ ուշացման եւ մեքենայական փոխկապակցված սարքի հետ, այն դառնում է ձգձգման կոնտակտ, մեխանիկական փոխկապակցված կոնտակտ, Star-Delta Starter: Ther երմային ռելեով այն համակցված է էլեկտրամագնիսական մեկնարկային: Կոնտակտն արտադրվում է ըստ IEC60947-4-1:
