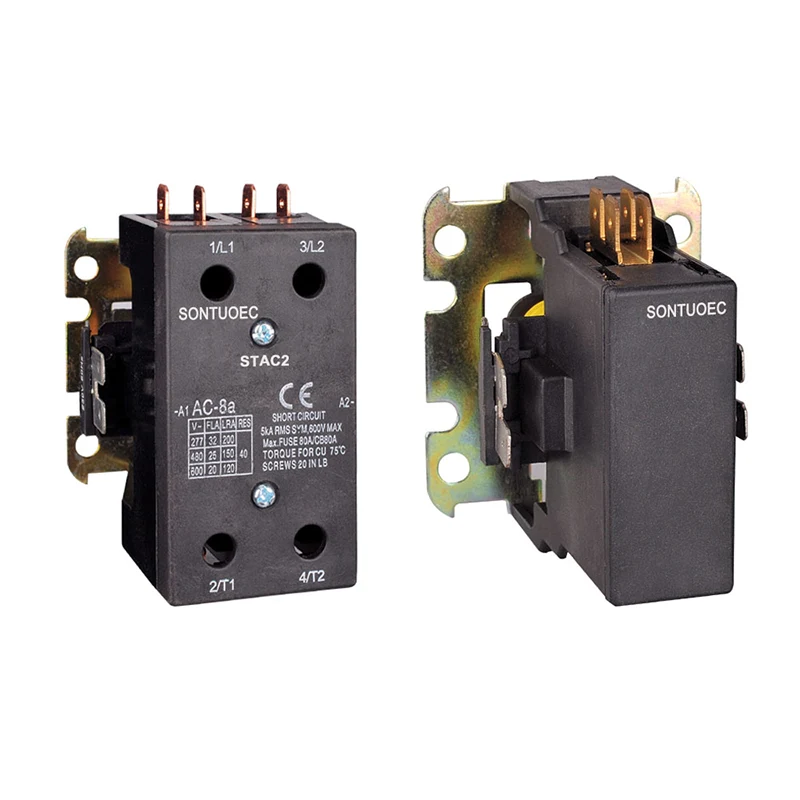

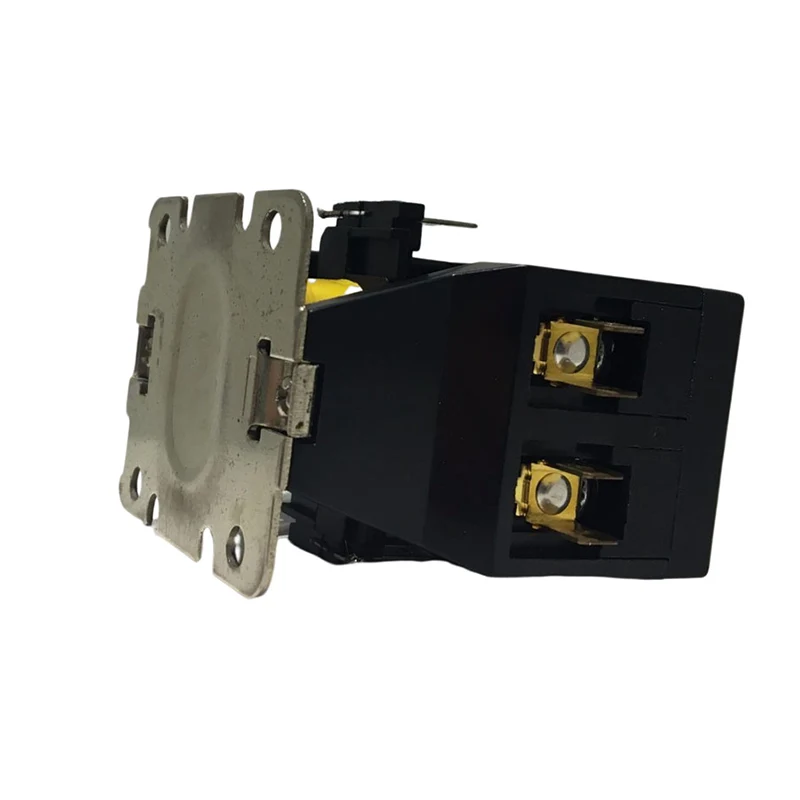

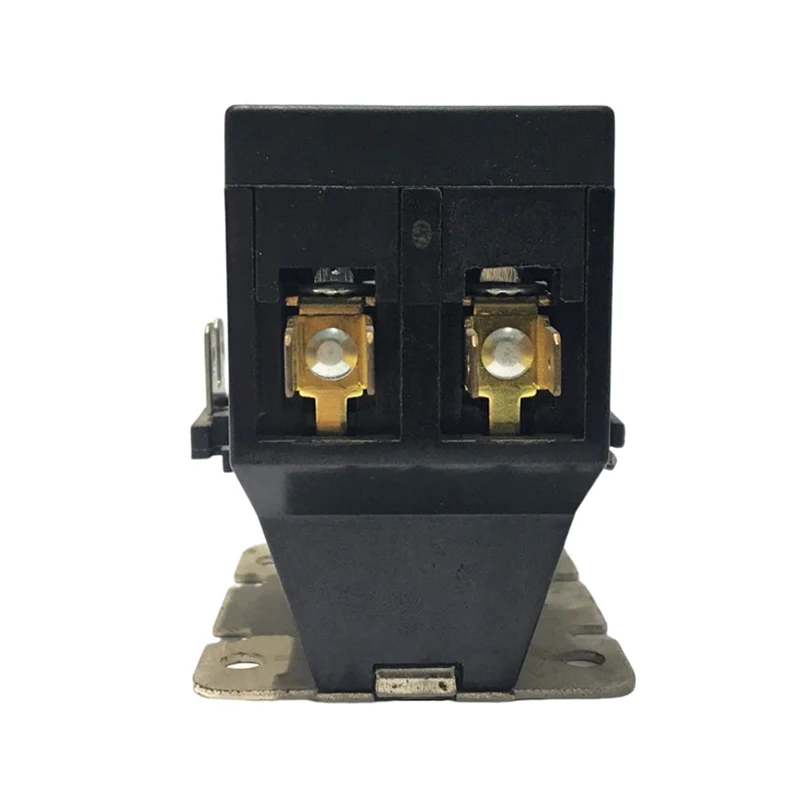

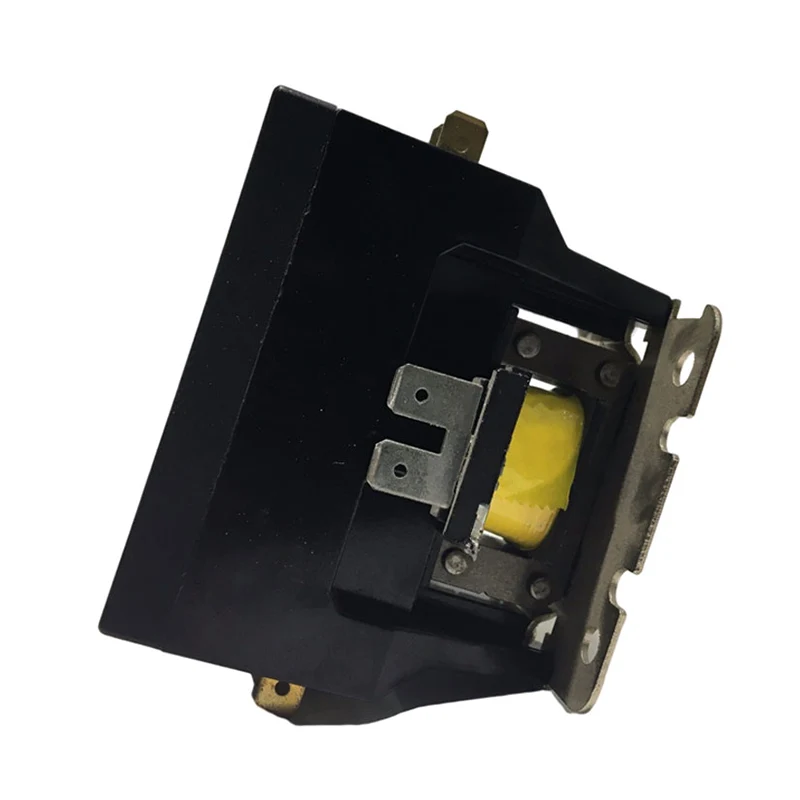

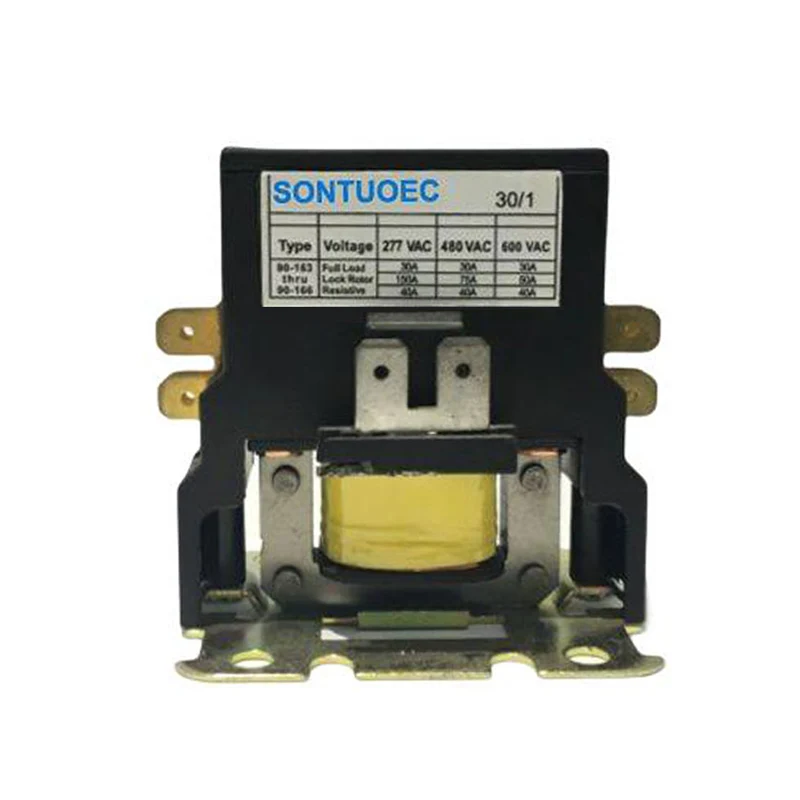

Օդորակիչ AC Contactor

AC Conditioning AC Contactors- ը հստակ նպատակային է AC Contactor- ը նախատեսված է սառնարանում, օդորակման եւ էլեկտրական ջեռուցման սամեզերների օգտագործման համար: Էլեկտրաէներգիայի կապերը կարող են կատարվել երկու պտուտակային տերմինալներով `արագ կապերով կամ բեռնատար տերմինալներով արագ կապերով

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել ոչ	Ամբողջ բեռը	Դիմացկուն ամպեր (ա)	Բեւեռ No.	Coil լոլտ ( V)	Գծի լարումը (V)	Max HP		-
Մոդել ոչ	Ամպ (ա)	Դիմացկուն ամպեր (ա)	Բեւեռ No.	50/60 ժամ	Գծի լարումը (V)	Վոլտաժ (V)	Միայնակ Փուլ	Երեք Փուլ
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

Մեկուսիչ նյութ	Կոնտակտային բլոկը եւ կրիչը բարձրորակ են Էլեկտրական կարգի ջերմապակի խեժ
Temperature երմաստիճանի միջակայքը	-40 ° F- ից 150 ° F; -5- + 40
Մեխանիկական կյանք (բեռ չկա)	Համապատասխանում է UL եւ ARI Տեխնիկական ստանդարտին
Էլեկտրական կյանք	Համապատասխանում է UL- ի եւ ARI բնութագրերին Ստանդարտ
Քաշը (մոտավոր)	9.25 ունց
Կծիկների հաճախականությունը	50/60 ժամ
Կծիկ մեկուսացում	B (130ºC)
Դադարեցում	Press նշման միակցիչ եւ կրկնակի 1/4 q.c
Գործել	Անվանական կծիկի կոլտաժի 85%; 110% առավելագույն անվտանգ գործել
Հերթապահության ցիկլը	Շարունակական

Կառուցվածքը եւ առանձնահատկությունները

Կառուցվածքը

Էլեկտրամագնիսական համակարգ. Ներառում է բաղադրիչներ, ինչպիսիք են կծիկները, միջուկները եւ այլն, որոնք օգտագործվում են մագնիսական հոսք ստեղծելու համար `կոնտակտային համակարգի բացումը եւ փակումը քշելու համար:

Կոնտակտային համակարգ. Ներառում է հիմնական կոնտակտային եւ օժանդակ կապը: Հիմնական շփումը օգտագործվում է օդորակման համակարգի գնահատված հոսանքը կրելու համար, մինչդեռ օժանդակ կապը օգտագործվում է կառավարման ազդանշանի փոխանցման եւ արձագանքների իրականացման համար:

Arc մարող սարք. Օգտագործվում է աղեղը մարելու համար, երբ շփումը անջատված է շփումը վնասներից պաշտպանելու համար:

Shell and Heat Dissipation սարքը. Օգտագործվում է ներքին բաղադրիչները արտաքին միջավայրից պաշտպանելու եւ ջերմային ցրման անհրաժեշտ գործառույթ ապահովելու համար:

Նկարագրություն.

Մասնագիտացում. Նախատեսված է օդորակման համակարգերի համար `էլեկտրական կառավարման համար օդորակման համակարգերի կարիքները բավարարելու համար:

Հուսալիություն. Կոնտակտային համակարգը պատրաստված է բարձրորակ նյութերից `էլեկտրոնային հաղորդունակությամբ եւ քայքայիչ դիմադրություն` երկարաժամկետ կայուն գործողություն ապահովելու համար:

Անվտանգություն. Հագեցած է կատարյալ աղեղի մարման սարքով, արդյունավետորեն կանխելով կամարային վնասը շփումներին եւ շրջակա միջավայրին:

Համատեղելիություն. Համատեղելի է օդորակման համակարգերի եւ էլեկտրական կառավարման համակարգերի լայն տեսականի, տեղադրում եւ շահագործման համար հարմար:

Աշխատանքային սկզբունք

Երբ 2P օդորակման Coil- ի կծիկը էներգիայով է էներգիայով, երկաթի միջուկը դառնում է մագնիսական եւ գրավում է կոնտակտային համակարգը փակելու համար, դրանով իսկ օդորակման համակարգը միացնելու համար: Երբ կծիկը քայքայվում է, երկաթե միջուկը կորցնում է իր մագնիտիզմը, եւ կոնտակտային համակարգը առանձնացված կլինի գարնան գործով, դրանով իսկ անջատելով օդորակման համակարգը: Այս եղանակով կոնտակտը կարող է իրականացնել օդորակման համակարգի հեռակառավարումը:
