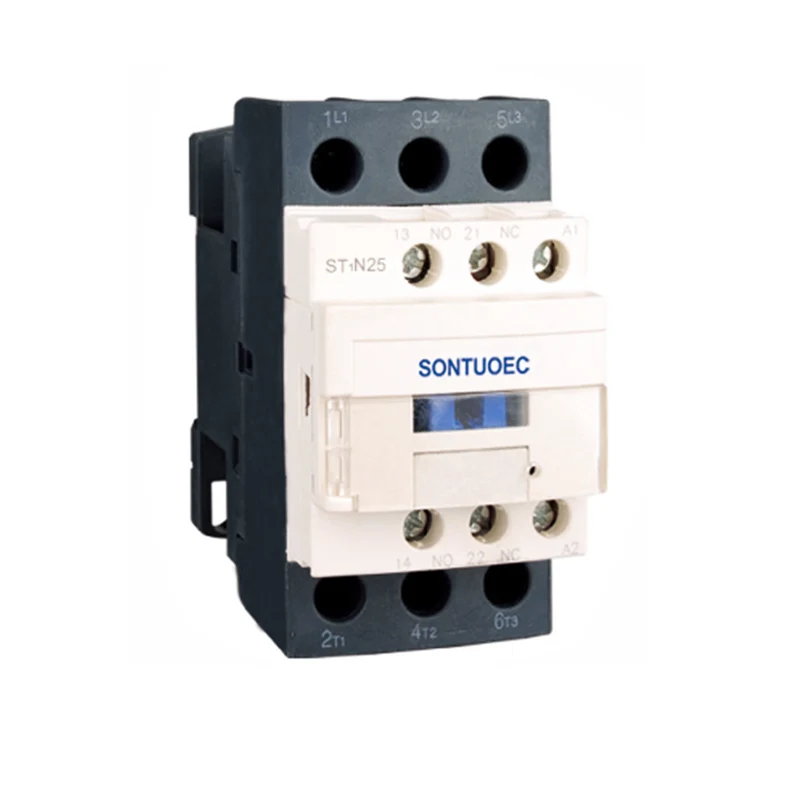

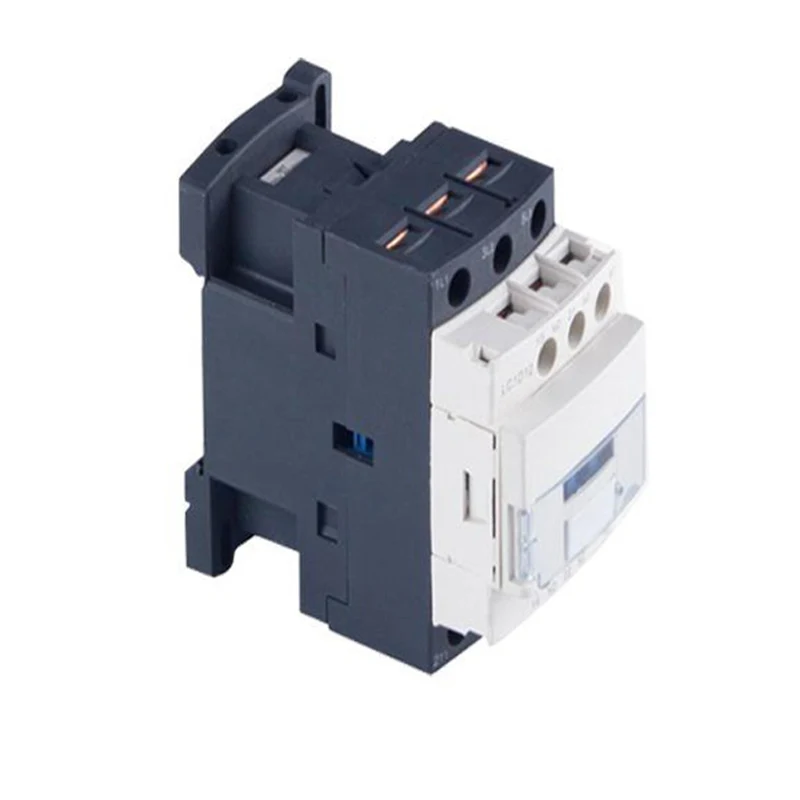

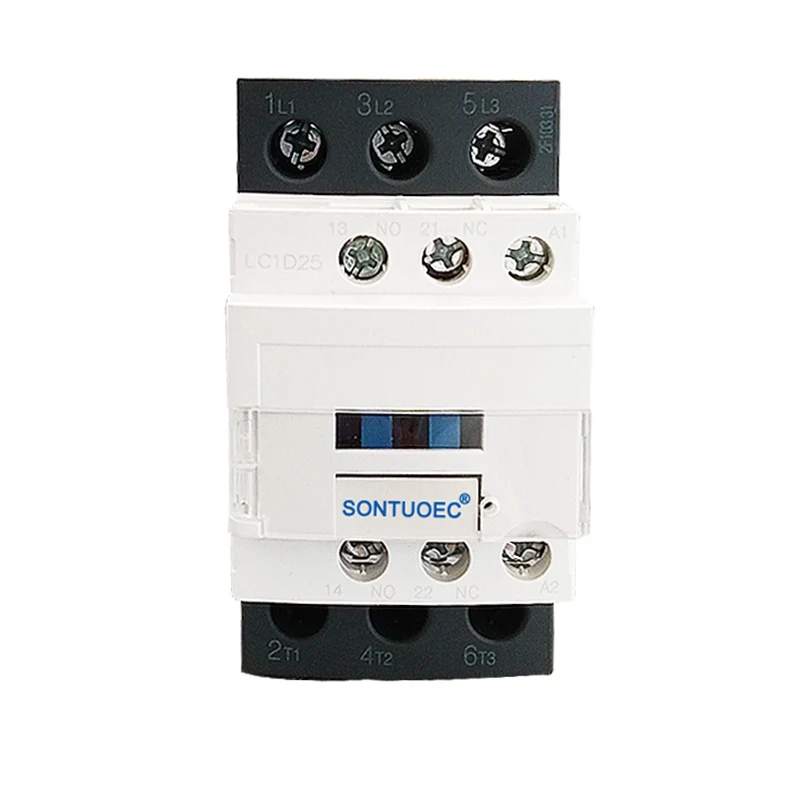

CJX2 3P 25A AC Contactor

CJX2 3P 25A AC Contactor- ը հարմար է երկար հեռավորությունների վրա սխեմաները միացնելու եւ կոտրելու համար, ինչպես նաեւ AC Motors- ի հաճախակի մեկնարկի եւ վերահսկման համար: Բացի այդ, այն կարող է օգտագործվել համապատասխան ջերմային ռելեներ `էլեկտրամագնիսական նախուտեստներ ձեւավորելու համար` սխեմաները պաշտպանելու համար, որտեղ կարող են առաջանալ գործառնական ծանրաբեռնվածությունը:

Մոդել:ST1N

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տիպ		St1n-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	St1n-40	ST1N-50	ST1N-65	St1n-80	St1n-95
Գնահատված աշխատանքային հոսանք (ա)	AC3	9	12	18	25	32	40	50	65	80	95
Գնահատված աշխատանքային հոսանք (ա)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-փուլային ստանդարտ ուժի վարկանիշներ Motors 50/60hz ինկիա AC-3	220/230 Վ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 վ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Գնահատված ջերմության հոսանք (ա)		20	20	32	40	50	60	80	80	125	125
Էլեկտրական կյանք	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Էլեկտրական կյանք	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Մեխանիկական կյանք (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Կոնտակտների քանակը	3P + ոչ					3P + NC + ոչ
Կոնտակտների քանակը	3P + NC					3P + NC + ոչ

Կառուցվածքային առանձնահատկություններ

Պաշտպանիչ ձեւավորում. CJX2 3P 25A AC Contactor- ն ընդունում է պաշտպանիչ կառուցվածքը, որը բնութագրվում է փոքր ծավալով, թեթեւ քաշով, էլեկտրաէներգիայի ցածր սպառմամբ եւ երկար կյանքով:

Ուղղակի գործողությունների կառուցվածքը. Դրա գործողությունների կառուցվածքը ուղղորդում է, եւ շփումները երկկողմանի կետ են, ինչը բարելավում է շփման հուսալիությունն ու անվտանգությունը:

Բլոկի տիպի օժանդակ կոնտակտային խումբ. Օժանդակ կոնտակտային խումբ, օդի ձգձգման գլուխը, մեխանիկական փոխկապակցման մեխանիզմը եւ այլ բաղադրիչները կարող են ավելացվել ըստ օգտագործողի հետ հետաձգման կոնտակտային, հետաձգման կոնտակտային, Star-Delta Starter եւ այլ ստացված շարքի այլ ապրանքներ:

Տեխնիկական պարամետրեր

CJX2 (ST1N) շարքի հիմնական տեխնիկական պարամետրերը AC Contactor- ը ներառում է.

Գնահատված լարման. Ներառյալ 36 վ, 110 վ, 127 վ, 220 վ, 380 վ եւ այլ մակարդակներ `տարբեր էներգետիկ համակարգերի կարիքները բավարարելու համար:

Գնահատված ընթացիկ. Ըստ տարբեր մոդելների, գնահատված ընթացիկ տատանվում է 9 ա-ից մինչեւ 95 ա:

Coil լոլտ:

Մեխանիկական եւ էլեկտրական կյանք. Մեխանիկական կյանքը կարող է լինել միլիոնավոր ժամանակներ, եւ էլեկտրական կյանքը նույնպես համեմատաբար բարձր է, որն ապահովում է կապի երկարաժամկետ կայուն աշխատանքը:

Տեղադրում եւ սպասարկում

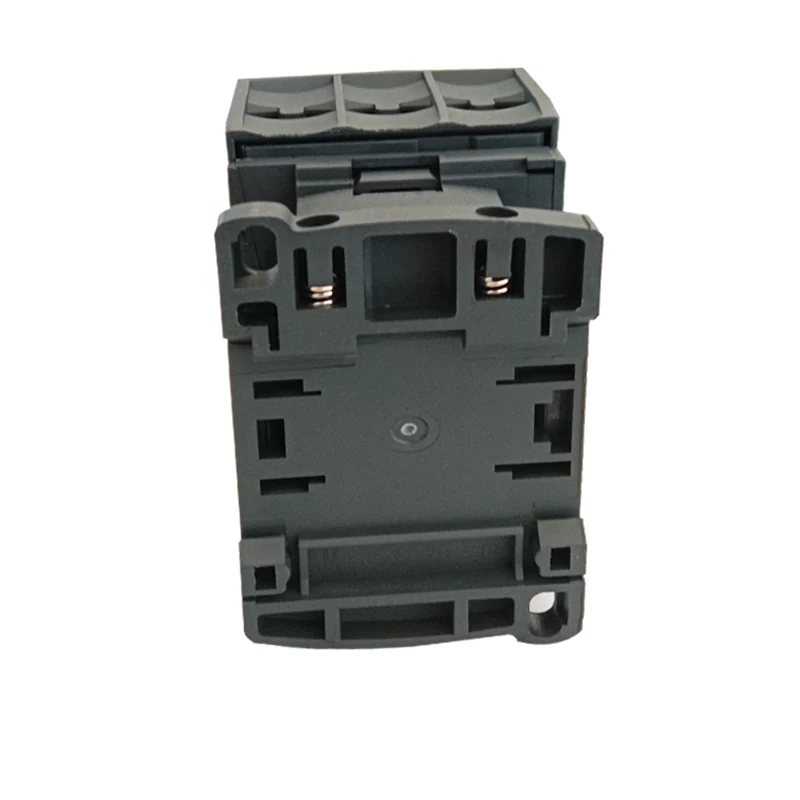

Տեղադրում. CJX2 տիպի AC Consectors- ը կարող է տեղադրվել երկու պտուտակով կամ 35 մմ (կամ 75 մմ) ուղեցույց երկաթուղով, ինչը հարմար է եւ արագ: Համապատասխան տեխնիկական տվյալները պետք է ստուգվեն նախքան տեղադրումը `տեղադրման պայմաններին համապատասխանությունը ապահովելու համար:

Սպասարկում. Ապրանքի բոլոր մասերը պետք է պարբերաբար ստուգվեն օգտագործման ընթացքում, որոնք պահանջում են, որ շարժական մասերը խրված չեն, եւ ամրացվածները չեն կորցնում: Եթե որեւէ վնաս կա, ապա այն պետք է ժամանակին փոխարինվի `կապի նորմալ աշխատանքը ապահովելու համար:

CJX2 3P 25A AC Contactor
