DC MCB Miniature Circuit Breaker- ը էլեկտրական անջատիչ է, որը հատուկ մշակված է DC սխեմաներում ավտոմատ աշխատանքի համար: Դրա հիմնական գործառույթը ծանրաբեռնվածություններից, կարճ սխեմաներից եւ այլ սխալի վտանգներից ավտոմատ սարքեր պաշտպանելն է եւ ամբողջ էներգետիկ համակարգի անվտանգությունն ապահովելը: Երբ հոսանքը հոսող հոսանքը գերազանցում է DC MCB- ի վարկանիշը, կամ երբ հոսքի հոսքը հայտնաբերվում է միացումում, DC MCB- ն ինքնաբերաբար անջատելու է միացում `ծանրաբեռնվածության, կարճ միացման կամ արտահոսքի պատճառով:
Մոդել |

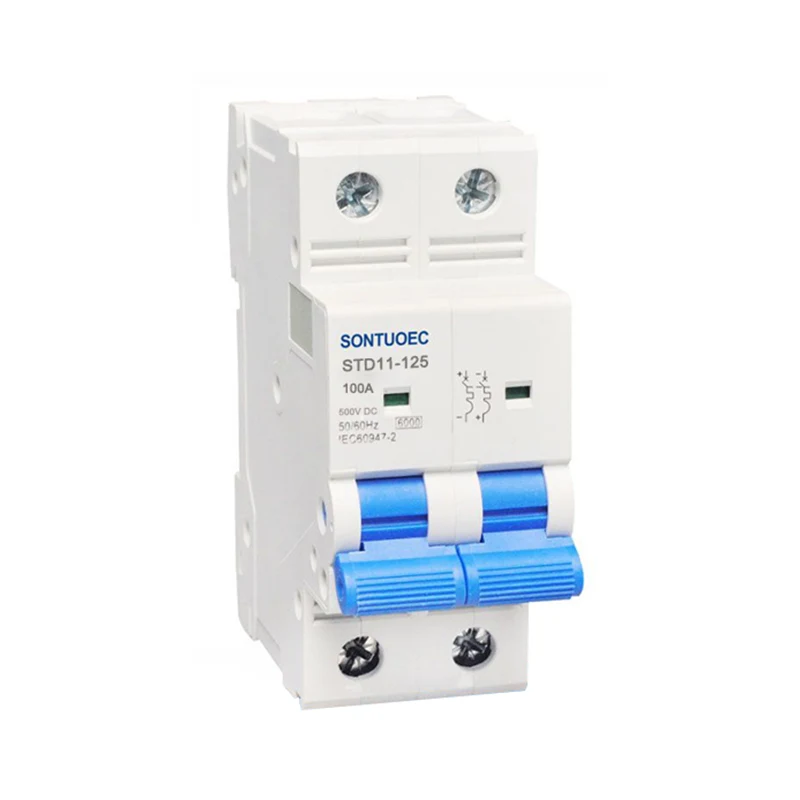

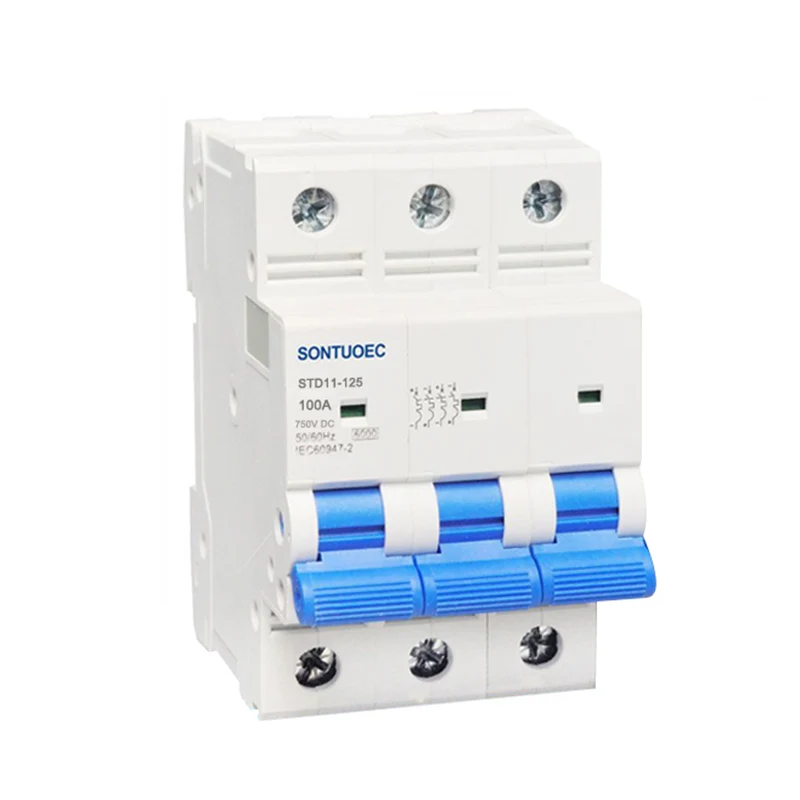

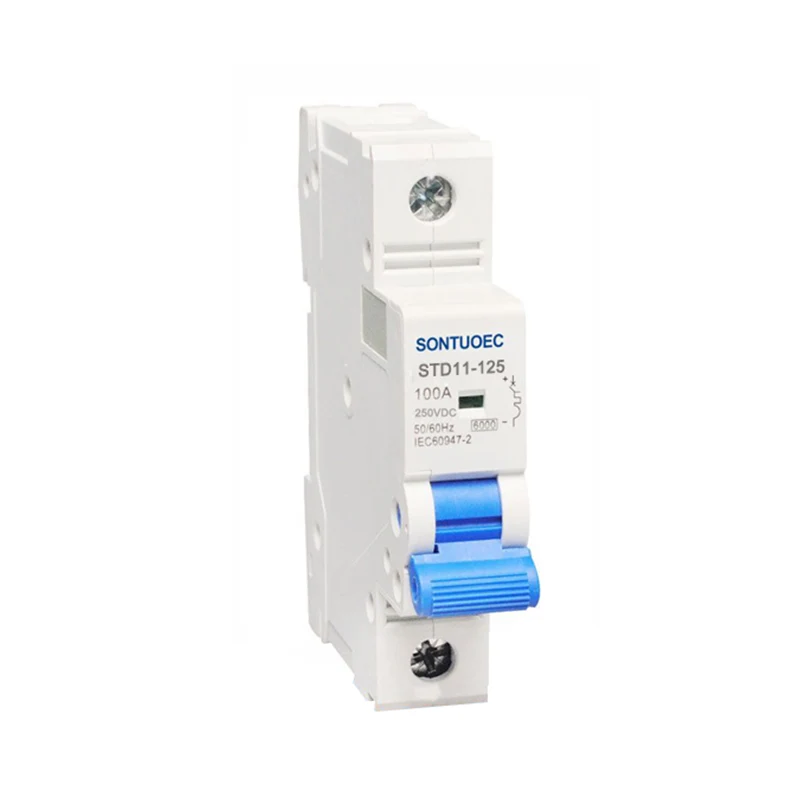

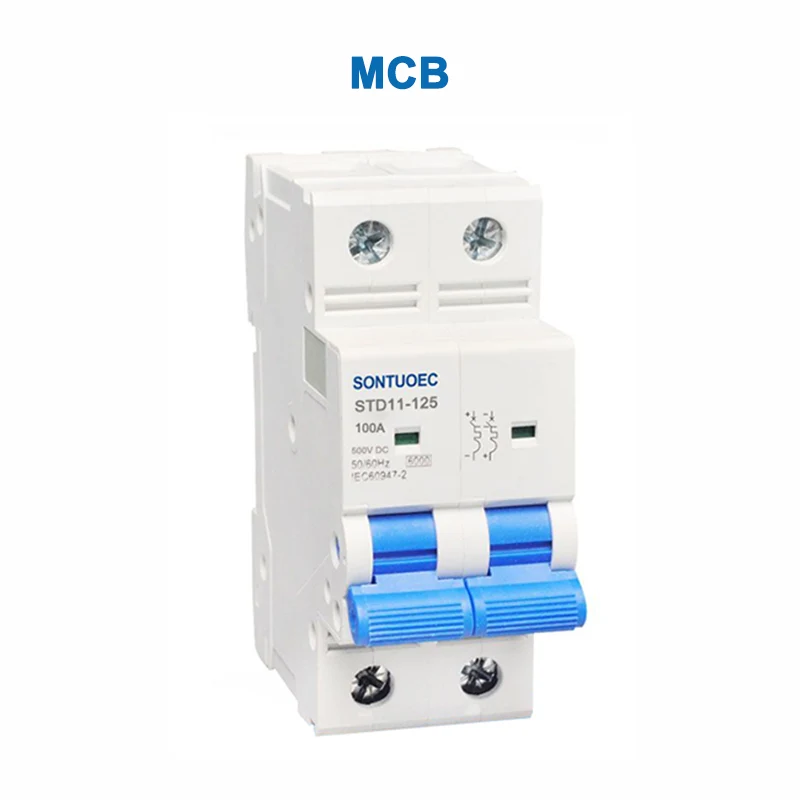

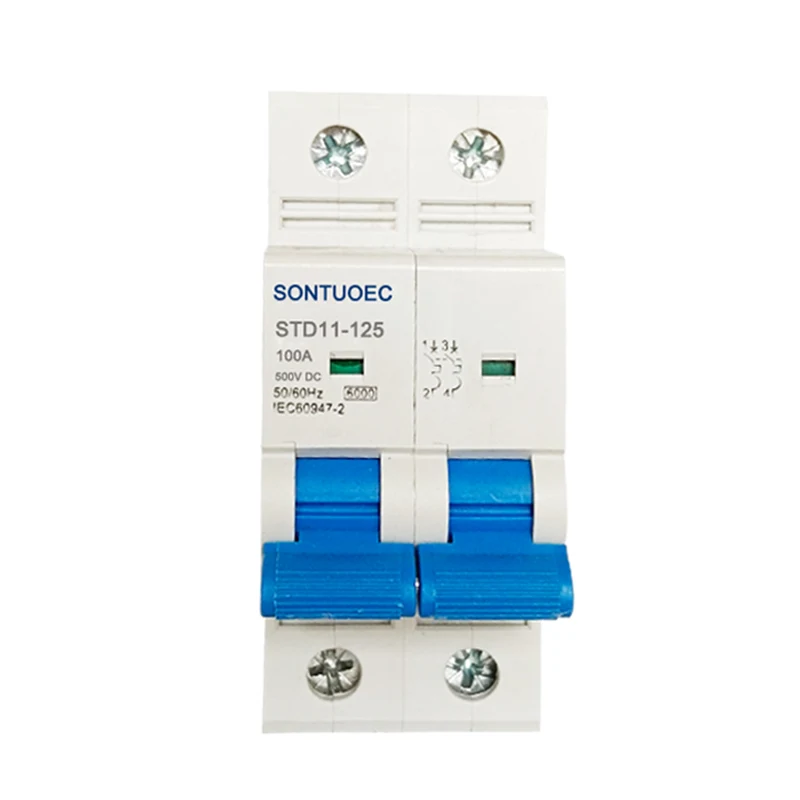

STD11-125 |
Ստանդարտ |
IEC60898-1 |
Բեւ |
1 հատ, 2 հատ, 3 հատ, 4 հատ |
Ծայրում կորը |
B, C, D |
Գնահատված կարճ միացման հզորությունը (ICN) |
3ka, 4.5ka, 6ka |
Գնահատված ընթացիկ (in) |
1,2,2,4,6,10,16,25,32,16,25,32,40,50,80,100,125A |
Գնահատված լարման (UE) |
DC 24,48,120,250,500,750,1000 |
Մագնիսական թողարկումներ |
B Curve. 3in- ի եւ 5-ի միջեւ C Curve. 5in- ի եւ 10in- ի միջեւ D Curve. 10in- ի եւ 14in- ի միջեւ |
Էլեկտրամեխանիկական դիմացկունություն |
Ավելի քան 6000 ցիկլ |
Գործողության սկզբունքը
DC MCB մանրանկարչության անջատիչի գործառնական սկզբունքը հիմնված է էլեկտրական հոսանքի ջերմային եւ էլեկտրամագնիսական հետեւանքների վրա: Երբ շարունակական գերակշիռ հոսում է DC MCB- ի միջոցով, դրա ներքին երկբեւեռը ջեռուցվում է եւ թեքվում է ճկման միջոցով, ինչը թողարկում է մեխանիկական փականը եւ կտրում միացումից: Բացի այդ, կարճ միացման դեպքում ընթացիկ հանկարծակի բարձրացումը առաջացնում է DC MCB- ի հարձակվող Ciel- ի կամ Solenoid- ի էլեկտրամեխանիկական տեղահանման հետ կապված պլճարի հետ, ինչը շրջագայության մեխանիզմ է առաջացնում:
Հատուկ աղեղի մարման եւ ներկայիս սահմանափակող համակարգ. DC MCB- ն ընդունում է հատուկ աղեղի մարման եւ ընթացիկ սահմանափակող համակարգ, որն ի վիճակի է արագ կոտրել DC բաշխիչ համակարգի սխալը եւ կանխել աղեղի արտադրությունն ու տարածումը:
Բարձր զգայունություն եւ արագ արձագանք. DC MCB- ն կարող է հայտնաբերել փոքր արտահոսքի հոսանքներ եւ կտրել միացումից շատ կարճ ժամանակահատվածում, ապահովելով ակնթարթային պաշտպանություն:
Վերաօգտագործելի. Ի տարբերություն սովորական ապահովիչների, DC MCB- ն ուղեւորությունից հետո կարող է ձեռքով կամ ինքնաբերաբար վերափոխել, վերացնելով փոխարինման անհրաժեշտությունը:
Առկա են բազմաթիվ ընթացիկ վարկանիշներ. DC MCB- ները մատչելի են տարբեր ընթացիկ վարկանիշային բնութագրերի մեջ:
Ոչ բեւեռացված եւ բեւեռացված. Շուկայում DC MCB- ները հիմնականում դասակարգվում են բեւեռացված եւ ոչ բեւեռացված: Բեւեռացված DC MCB- ները պետք է հատուկ ուշադրություն դարձնեն հոսանքի ուղղությանը միանալու ժամանակ, մինչդեռ ոչ բեւեռացված DC MCB- ները կարող են ապահովել անվտանգության պաշտպանություն:
DC MCBS- ը լայնորեն օգտագործվում է, որտեղ անհրաժեշտ է DC էներգիայի պաշտպանություն, ինչպիսիք են տվյալների կենտրոնները, ֆոտովոլտային էներգիայի արտադրման համակարգերը, էներգիայի պահպանման համակարգերը եւ լիցքավորող կույտերը: Մասնավորապես, էներգետիկ պահեստավորման շուկայում, որտեղ հոսանքի ուղղությունը հաճախ երկկողմանի է (գանձում / բեռնաթափման ռեժիմ), անհրաժեշտ է օգտագործել ոչ բեւեռացված DC MCBS:
