Էլեկտրական ձուլված գործի անջատիչ

Էլեկտրական ձուլված Cour Circuit Breaker- ը պաշտպանական գործառույթներով մի տեսակ էլեկտրական սարքավորում է, ինչպիսիք են գերբեռնվածությունը, կարճ միացումը եւ լարման տակ: Դրա աշխատանքային սկզբունքը այն է, որ նորմալ գործառնական պայմաններում անջատիչը գտնվում է փակ վիճակում, երբ միացման ծանրաբեռնվածությունը, կարճ միացում կամ լարման եւ այլ սխալների դեպքում, անջատիչը եւ սարքավորումների անվտանգությունը պաշտպանելու համար:

Մոդել:STM1-250L

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Գնահատված CORTIRUCUS CURERT		125			250			400			630			800			1250
Գնահատված Curert HN (A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700.800			80,010,001,250
		63,80,100,125			180.200,225.25
Գնահատված գործող կողմի UE (v) DC								500,550,7			501,000
Գնահատված է issation վալ ընտրություն UKV)		1000			1000			1500			1500			1500			1500
UIP (KV)
Թեստի քվեարկությունը մեկ Miute (v)		3500			3500			3500			3500			3500			3500
Խախտում կարողություն (Ka)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
դեպի (1CS = 75%)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 վ	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 վ	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecharical նա	Ժամանակներ	7000			7000			4000			4000			2500			2000
Էլեկտրական կյանք	Ժամանակներ	2000			2000			1000			1000			800			600
Breaking Times (MS)		20			20			20			20			20			20
Տեղադրման գտնվելու վայրը		Ցանկացած տեղ
ԲՈԼԱՏՈՐԻ հզորություն		այո
Ստանդարտ		IEC 60947-2, IEC60947-1, ԳԲ 14048, ԳԲ 14048-2
Temperature երմաստիճանը (գ)		25 ℃ -50
Պաշտպանության վայրեր		B20
Լրացուցիչ		Of / sd / mx
Arcing հեռավորությունը (մմ)		250

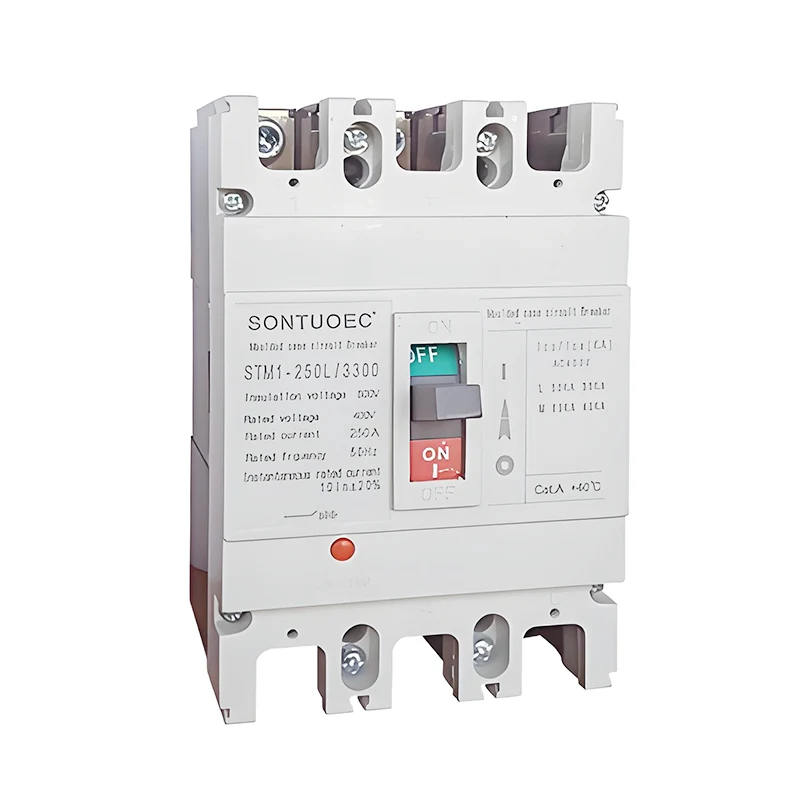

Մոդել Ոչ.	STM1-250L / 3300
ArC- մարման միջին	Օդային
Ստանդարտ.	IEC 60947-2
Կառուցվածք	Մակբբ
Տիպ	Moullede Case Circuit Խանգարող
Վկայական	Մ
Հաստատումներ	CE, ISO9001
Առաքման ժամանակ	Ներսում 20 օր
Բնութագրում	63A-630A
Ծագում	Վենժոու Zhejiang
Արտադրության կարողություն	2000pieces / շաբաթ
Արագություն	Նորմալ տեսակը Միացում
Տեղավորում	Ֆիքսված
Բեւեռների համարը	3P 4P
Գործառույթ	Պայմանական Միացում խանգարող, Կապի խանգարման ձախողման պաշտպանություն, Հիանալի պաշտպանություն
Գինը	Գործարան Գինը
Երաշխիքային ժամանակ	12months
Տրանսպորտային փաթեթ	Ներքին Տուփ / ստվարաթուղթ
Ապրանքային նշան	ESoueC, WSCEC, ESutune, IMDEC
HS կոդ	8536200000

Կառուցվածքը եւ բնութագրերը

Կառուցվածք. Էլեկտրական ձուլված ծածկույթի անջատիչը սովորաբար բաղկացած է կոնտակտային համակարգից, Arc մարող համակարգի, գործառնական մեխանիզմի, հարձակվողի եւ կեցճղային եւ այլ մասերից:

Նկարագրություն.

Այն ունի բարձր կոտրող կարողություն եւ լավ դինամիկ ջերմային կայունություն:

Կեղեւը պատրաստված է կրակի հետադարձ կապի, աղեղի դիմացկուն մեկուսիչ նյութից, անվտանգության բարձր արդյունավետությամբ:

Գործառնական մեխանիզմը ճկուն է եւ հուսալի, ինչը հարմար է օգտագործողների համար ձեռքով կամ էլեկտրականորեն գործելու համար:

Անջատիչը ունի պաշտպանության մի շարք գործառույթներ եւ կարող է իրականացնել համապատասխան գործողություններ `համաձայն սխեմայի տարբեր թերությունների:

Գործառույթ եւ օգտագործման

Գործառույթ. Էլեկտրական ձուլված Cour Circuit Breaker- ը ունի տարբեր պաշտպանության գործառույթներ, ինչպիսիք են գերբեռնվածության պաշտպանությունը, կարճ միացման պաշտպանությունը, լարման պաշտպանության եւ արտահոսքի պաշտպանության ներքո: Նրանց թվում, ծանրաբեռնվածության պաշտպանությունը նշանակում է, որ երբ միացումը ծանրաբեռնված է, միացման անջատիչը կարող է ինքնաբերաբար անջատել միացումը `կանխելու համար սարքավորումները գերտաքացման պատճառով: Կարճ միացման պաշտպանությունը նշանակում է, որ երբ մի կարճ միացում է տեղի ունենում միացումից, միացման անջատիչը կարող է արագորեն կտրել անսարքության հոսանքը `կրակը եւ անվտանգության այլ դժբախտ պատահարներ կանխելու համար. Undervoltage պաշտպանությունը նշանակում է, որ երբ էլեկտրամատակարարման լարումը ցածր է գնահատված արժեքից, միացման անջատիչը կարող է ինքնաբերաբար անջատել միացումը `սարքավորումները վնասվելուց պաշտպանելու համար: Եվ արտահոսքի պաշտպանությունը նշանակում է, որ երբ հոսքի մեջ տեղի է ունենում արտահոսք, անջատիչը կարող է ժամանակին կրճատել էլեկտրամատակարարումը `անձնական անվտանգությունը պաշտպանելու համար: Արտահոսքի պաշտպանությունը նշանակում է, որ միացման անջատիչը կարող է ժամանակին կտրել էլեկտրամատակարարումը, երբ միացումում կա արտահոսք `անձնական անվտանգությունը պաշտպանելու համար:

Օգտագործում. Էլեկտրական ձուլված ծածկույթի անջատիչները լայնորեն օգտագործվում են բնակելի, առեւտրային, արդյունաբերական եւ տրանսպորտային ոլորտներում էլեկտրական համակարգերում: Բնակելի ոլորտում այն օգտագործվում է տնային սխեմաների եւ էլեկտրական սարքավորումների անվտանգությունը պաշտպանելու համար. Առեւտրային ոլորտում այն օգտագործվում է խոշոր շենքերի եւ առեւտրի տարածքի էլեկտրական համակարգերը պաշտպանելու համար. Արդյունաբերական ոլորտում այն օգտագործվում է գործարանային սարքավորումների եւ մեքենաների անվտանգ շահագործումը վերահսկելու եւ պաշտպանելու համար. Տրանսպորտային ոլորտում այն օգտագործվում է լուսացույցների կայուն շահագործում, երկաթուղային ազդանշաններ եւ այլ սարքավորումներ պաշտպանելու համար:
