Էլեկտրական անջատիչ

Էլեկտրական միացման անջատիչը անջատիչ սարք է, որն ունակ է տեղափոխել եւ կոտրել հոսանքը նորմալ կամ աննորմալ միացման պայմաններում: Դրա հիմնական գործառույթը `էլեկտրաէներգիայի համակարգի անվտանգ եւ կայուն աշխատանքը ապահովելու համար` ծանրաբեռնվածության, կարճ սխեմաների եւ այլ աննորմալ պայմանների պատճառած վնասներից պաշտպանելու համար: Երբ շրջանցվում են ծանրաբեռնվածությունը, կարճ միացում եւ այլ սխալներ, էլեկտրական անջատիչը կարող է արագ կտրել հոսանքը, կանխել մեղքը եւ պաշտպանել սարքավորումները եւ անձնական անվտանգությունը:

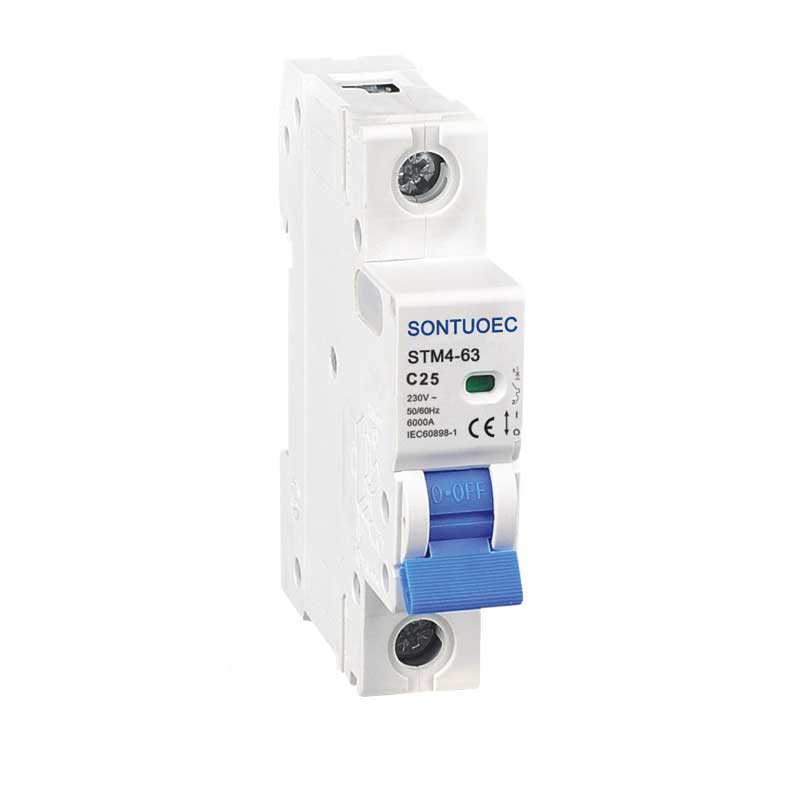

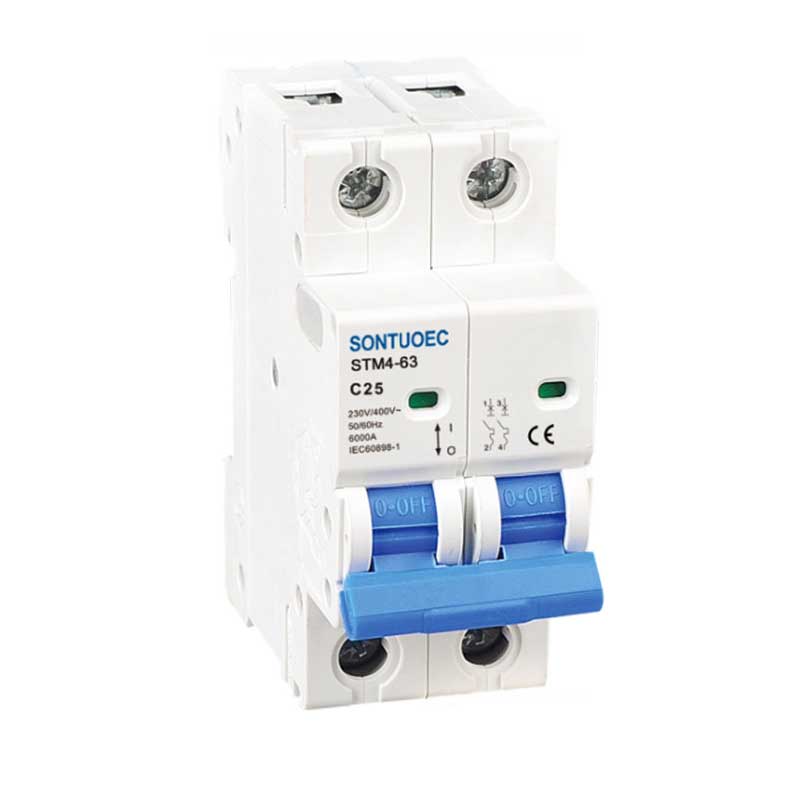

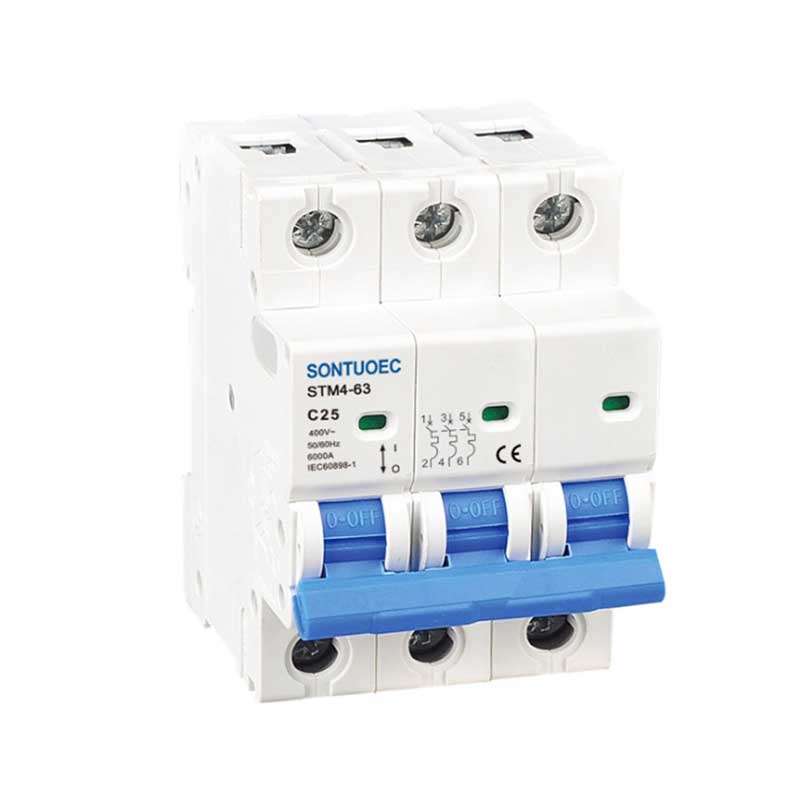

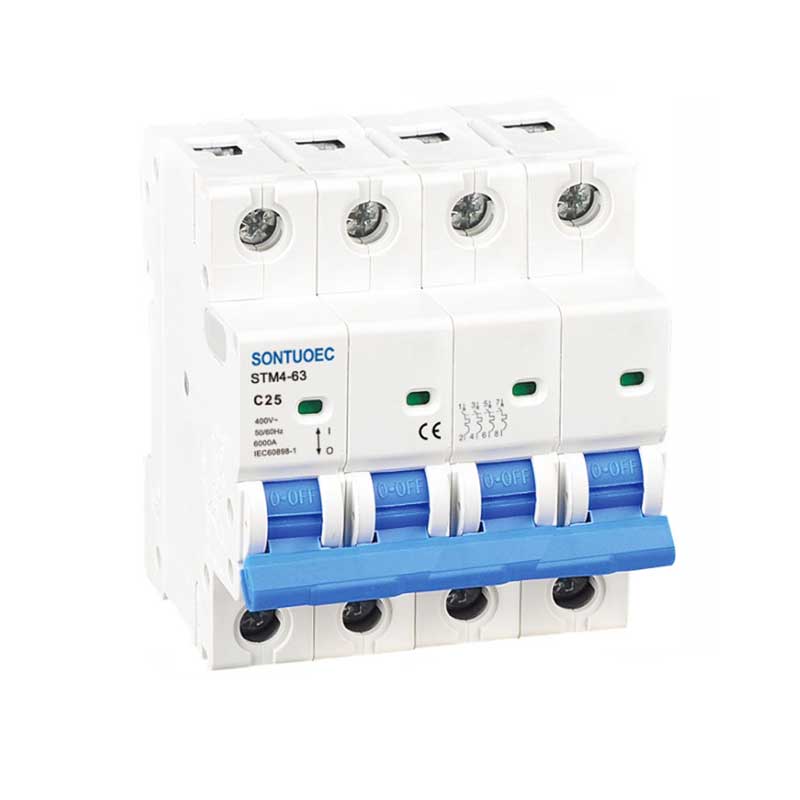

Մոդել:STM4-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել	STM4-63
Ստանդարտ	IEC60898-1
Բեւ	1 հատ, 2 հատ, 3 հատ, 4 հատ
Կարճ միացման կարողություն	3ka, 4.5ka, 6ka
Գնահատական Ընթացիկ (in)	1,2,4,610,16,20,25,32,40,50,63A
Գնահատական Վալտաժ (ՄԱԿ)	AC230 (240) / 400 (415) V
Գնահատական Հաճախություն	50/60 ժամ
Ծայրում կորը	B, C, D
Մագնիսական թողարկումներ	Բոց կոր. 3-ի եւ 5-ի միջեւ
	C կոր. 5in եւ 10in- ի միջեւ
	D Curve: 10in եւ 14in- ի միջեւ
Էլեկտրոնային մեխանիկական տոկունություն	վերեւ 6000 ցիկլ

Գործողության սկզբունքը

Էլեկտրական անջատիչների աշխատանքային սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի եւ մեխանիկական փոխանցման սկզբունքների վրա: Երբ շրջանառության հոսանքը գերազանցում է գնահատված արժեքը, անջատիչի ներսում ջերմային տարրը կտա եւ կներկայացնի երկբեւեռի դեֆորմացիան, կամ էլեկտրամագնիսը կտրամադրվի անջատիչ մեխանիզմի մասին: Բացի այդ, սխեմայի անջատիչը ունի նաեւ աղեղի մարման սարք, որը կարող է արդյունավետորեն մարել աղեղը, որը ստեղծվել է հոսանքը կոտրելիս եւ կանխել աղեղը վնասելուց եւ անձնակազմից:

Հիմնական բաղադրիչները

Էլեկտրական անջատիչի անջատիչը, ընդհանուր առմամբ, բաղկացած է կոնտակտային համակարգից, Arc մարող համակարգի, գործառնական մեխանիզմի, հարձակվողի, կեղեւից եւ այլն: Կոնտակտային համակարգը օգտագործվում է միացման անջատիչը միացնելու եւ անջատելու համար. Arc մարող համակարգը օգտագործվում է հոսքը կոտրելիս առաջացած աղեղը մարելու համար. Գործառնական մեխանիզմն օգտագործվում է սխեմայի անջատիչի ձեռնարկ կամ ավտոմատ շահագործման իրականացման համար. Tr ուրիպը այն հատվածն է, որը խթանում է շրջանային անջատիչի գործողությունը `շրջանային սխալի իրավիճակի համաձայն. Կեղեւը օգտագործվում է շրջանային անջատիչի ներքին կառուցվածքը պաշտպանելու եւ արտաքին միջամտությունը կանխելու համար:
