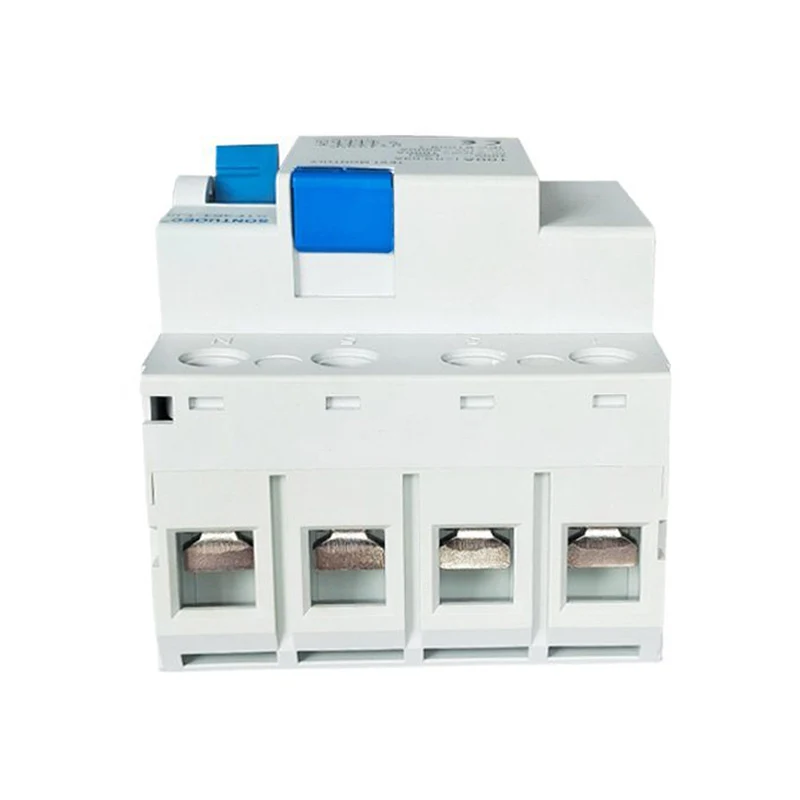

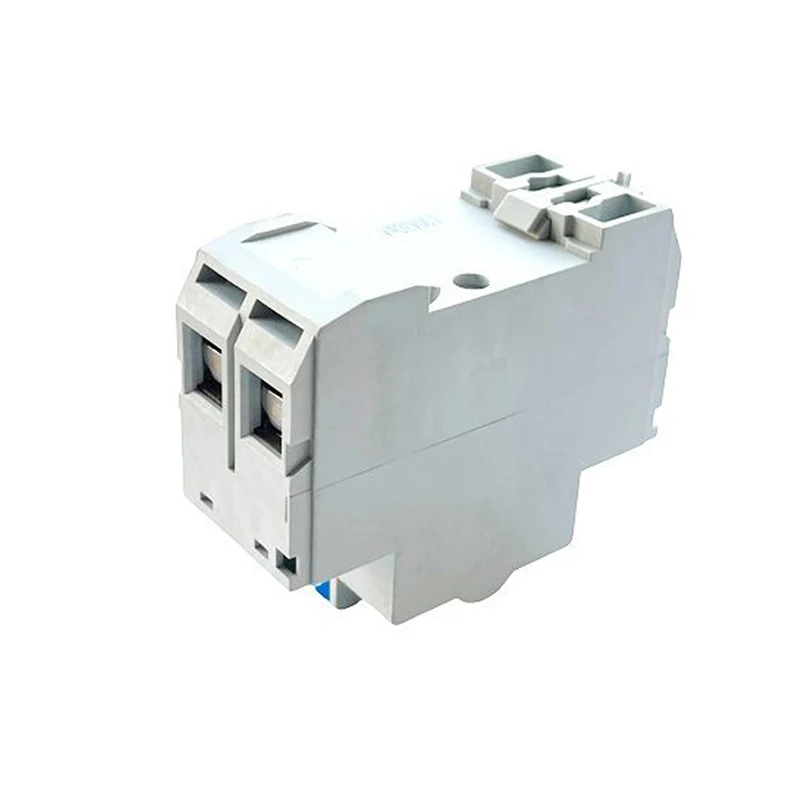

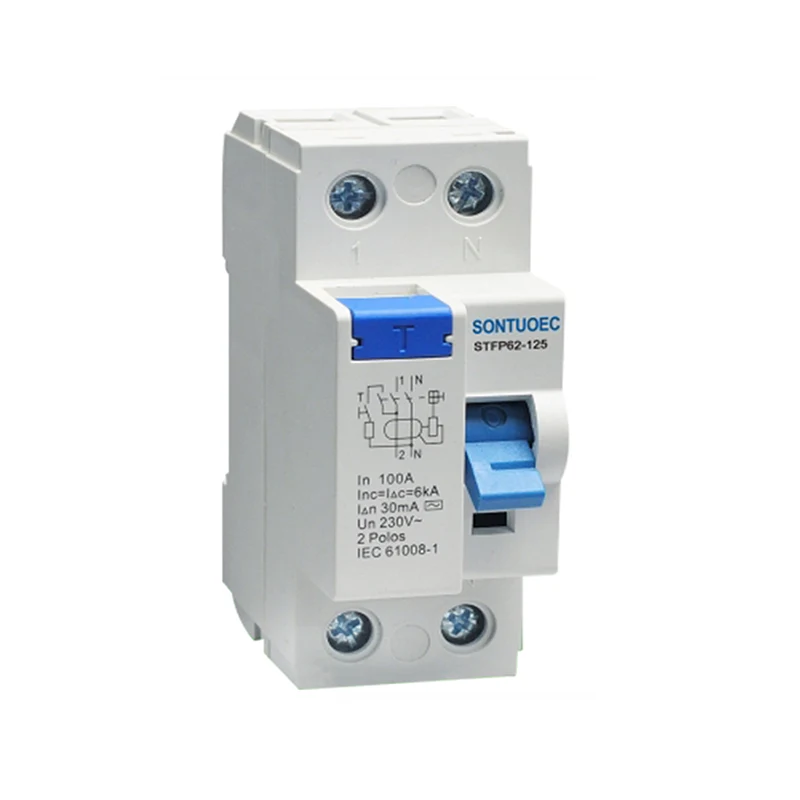

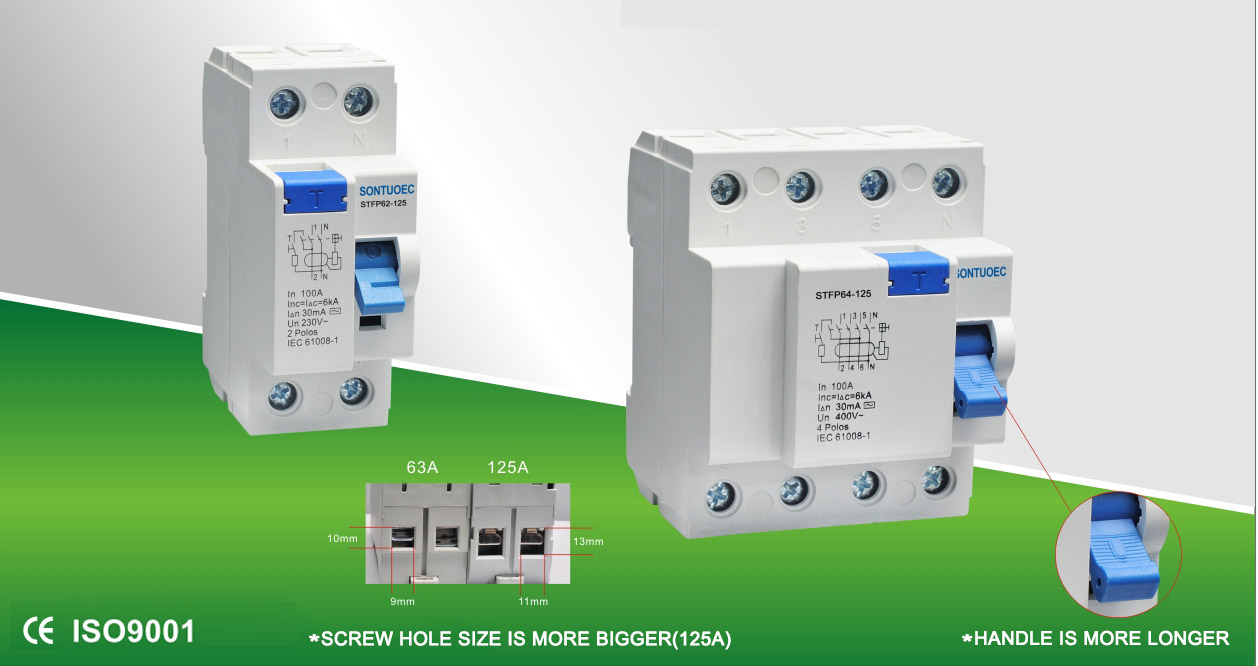

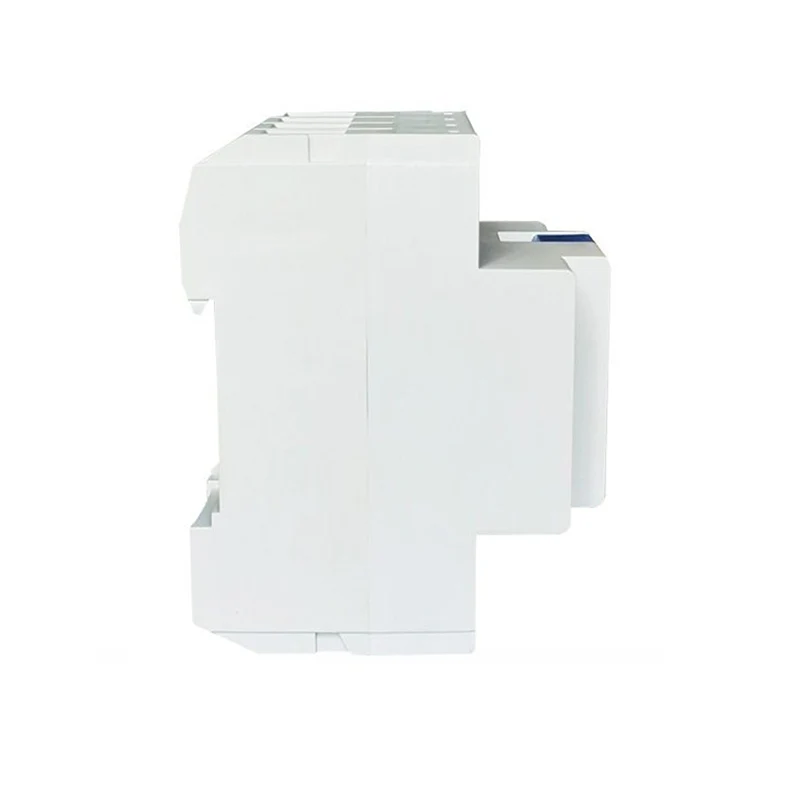

Էլեկտրոնային մագնիսական մի տեսակ RCCB 125A / 30 մա

Էլեկտրոնային մագնիսական A RCCB 125A / 30 մԱ-ն կարող է սխեմաների մեջ հայտնաբերել մնացորդային հոսանքներ `արտահոսքի, կարճ սխեմաների կամ աղացած անսարքությունների պատճառով եւ ավտոմատ կերպով կրճատեք սխեմաները: Դրա աշխատանքային սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի սկզբունքի վրա, երբ մթերքային հոսանքն անցնում է տրանսֆորմատորի միջոցով, կստեղծվի համապատասխան մագնիսական հոսք, որն իր հերթին ազդարարում է ազդանշանային մշակման գործողությունը:

Մոդել:STFP360-125

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել:	STFP360-125
Ստանդարտ.	IEC 61008-1
Մնացորդային ընթացիկ բնութագրերը.	Եւ, եւ
Բեւեռ ոչ.	2p, 4 հատ
Գնահատված ընթացիկ.	16a, 25a, 32a, 40 ա, 63,80,100,125A
Գնահատված լարման.	230/400V AC
Գնահատված հաճախականություն.	50/60 ժամ
Գնահատված մնացորդային գործառնական ընթացիկ IδN:	10ma, 30ma, 100ma, 300ma, 500 մ
Գնահատված մնացորդային ոչ գործառնական ընթացիկ I δNO:	≤0.5IδN
Գնահատված պայմանական վիճակի կարճ միացում Ընթացիկ Inc:	6000 ա
Գնահատված պայմանական մնացորդային կարճ միացում Ընթացիկ iδc:	6000 ա
Tripping Duration:	Ակնթարթային Tripping≤0.1sec
Մնացորդային հոսքի հոսանքի տեսականի.	0.5iδn ~ iδn
Էլեկտրամեխանիկական դիմացկունություն.	4000 ցիկլ
Ամրապնդում մոմենտը.	2.0nm
Միացման տերմինալ.	Պտուտակային տերմինալի սյուն տերմինալ `սեղմիչով
Տեղադրում.	35 մմ din երկաթուղային մոնտաժ

Հիմնական հատկանիշները

Բարձր զգայունություն եւ արագ արձագանք. Էլեկտրամագնիսական RCCB- ները կարող են հայտնաբերել փոքր մնացորդային հոսանքներ, սովորաբար 30 մԱ-ից պակաս (ճշգրիտ արժեք `ըստ արտադրանքի բնութագրերի), եւ արագորեն կտրեք մի քանի միլիարդ վթարներ:

Էլեկտրամագնիսական պաշտպանություն. Համեմատեք զուտ էլեկտրոնային RCCB- ի հետ, էլեկտրամագնիսական RCCB- ները համատեղում են էլեկտրամագնիսական ինդուկցիայի սկզբունքը, որն ունի ավելի բարձր հուսալիություն եւ կայունություն:

Բազմաֆունկցիոնալություն. Որոշ էլեկտրամագնիսական RCCBB- ներ ունեն նաեւ ծանրաբեռնվածություն, կարճ միացում եւ պաշտպանության այլ գործառույթներ, որոնք կարող են համապարփակ պաշտպանել սխեմաների եւ սարքավորումների անվտանգությունը:

Հեշտ է տեղադրել եւ պահպանել. Էլեկտրամագնիսական RCCB- ները սովորաբար ընդունում են մոդուլային ձեւավորում, կոմպակտ կառուցվածք, տեղադրում եւ հեշտ է իրականացնել սովորական սպասարկում եւ հեշտությամբ իրականացնել:

Գործողության սկզբունքը

Էլեկտրամագնիսական RCCB- ի գործառնական սկզբունքը հիմնված է Կիրխհոֆի օրենսդրության վրա, որը նշում է, որ մուտքային հոսանքը միշտ հավասար է ելքային հոսանքի (իդեալական դեպքում): Երբ մի շրջան կա արտահոսք կամ Երկրի մեղք, հոսանքի մի մասը հոսում է ուղղակիորեն Երկիր, շրջանցելով բեռը, ստեղծելով մնացորդային հոսանք: Այս պահին տրանսֆորմատորը հայտնաբերում է այս անհավասարակշիռ հոսանքը եւ առաջացնում է համապատասխան մագնիսական հոսք: Մագնիսական հոսքից հետո էլեկտրոնային միացումով վերամշակելուց հետո այն կհանգեցնի ժխտողական մեխանիզմի գործողությանը, որպեսզի միացման անջատիչը արագորեն կտրվի միացում:

Դիմումի սցենարներ

Էլեկտրամագնիսական RCCB- ները լայնորեն օգտագործվում են մի շարք իրավիճակներում, որտեղ անհրաժեշտ է էլեկտրական պաշտպանություն, ներառյալ, բայց չի սահմանափակվում.

Բնակելի եւ առեւտրային շենքեր. Օգտագործվում է էլեկտրական սարքավորումներ եւ անձնական անվտանգություն պաշտպանելու, էլեկտրական ցնցումների վթարների եւ էլեկտրական հրդեհների կանխարգելման համար:

Արդյունաբերական արտադրության գծեր. Օգտագործվում է էլեկտրական սարքավորումներ պաշտպանելու համար, ինչպիսիք են շարժիչները, տրանսֆորմատորները եւ այլ էլեկտրական սարքավորումները, նորմալ շահագործումից, կանխելով սարքավորումների վնասը եւ դադարեցումը արտահոսքի եւ գերբեռնվածության պատճառով:

Հասարակական հաստատություններ. Հիվանդանոցներ, դպրոցներ, գրադարաններ եւ այլ վայրեր, որոնք օգտագործվում են էլեկտրական սարքավորումների անվտանգ շահագործումն ապահովելու եւ անձնակազմի կողմից էլեկտրաէներգիայի անվտանգ օգտագործման համար:

Electronic Magnetic A Type RCCB 125A/30mA
