Էլեկտրոնային տեսակը RCCB

Երբ շրջանառության մնացորդային հոսանքը գերազանցում է նախադրված արժեքը, «RCCB» էլեկտրոնային տեսակը արագորեն գործելու է միացումից, այդպիսով կանխելով էլեկտրական ցնցումների վթարները եւ էլեկտրական հրդեհները: Էլեկտրոնային RCCB- ները օգտագործում են էլեկտրոնային բաղադրիչներ եւ միկրոպրոցեսորներ եւ այլ տեխնոլոգիաներ `ավելի մեծ զգայունություն եւ ճշգրտություն ապահովելու համար:

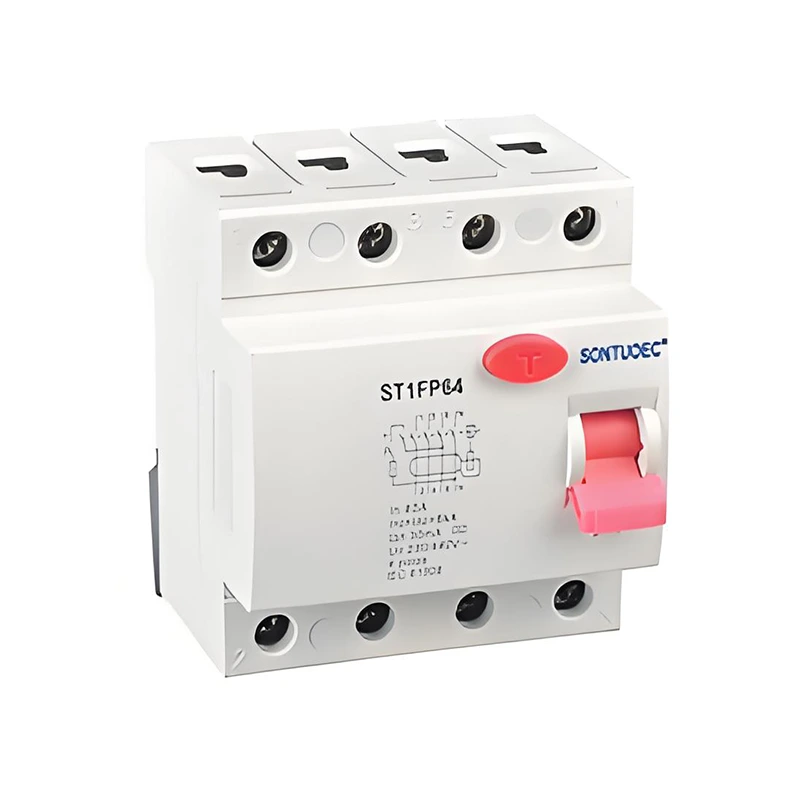

Մոդել:ST1PF64

Ուղարկել հարցում

ապրանքի նկարագրությունը

Սենտարդ			IEC / EN61008.1
Էլեկտրական	Տեսակը (Երկրի արտահոսքի ալիքի ձեւը զգացվում է)		Էլեկտրաէներգիայի տեսակը, էլեկտրոնային տեսակը
հատկություններ	Գնահատված հոսանք	A	Եւ, եւ

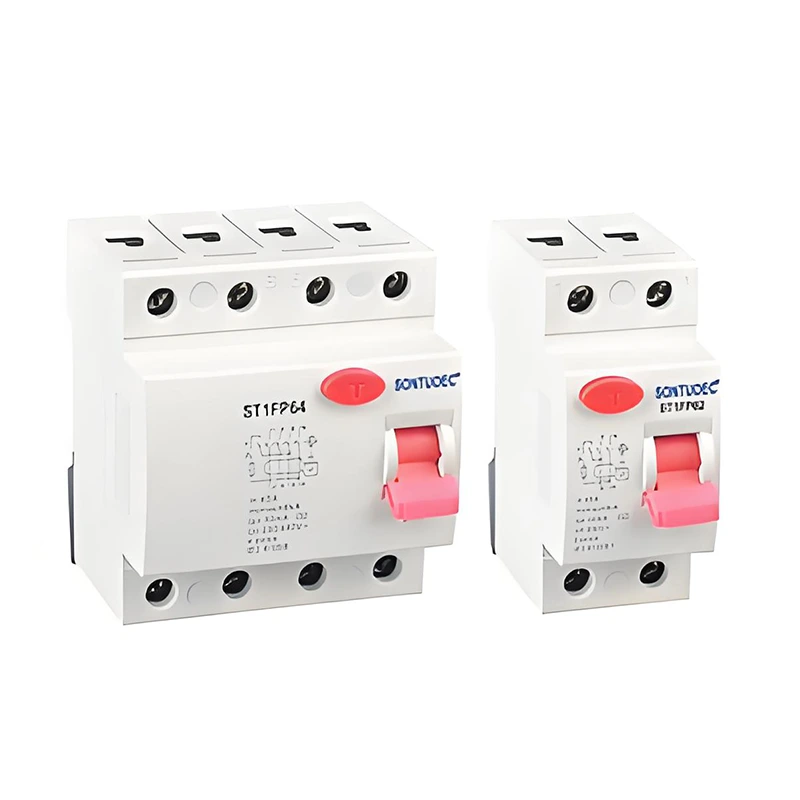

	Բեւեռներ	P	2,4
	Գնահատված լարման ԱՄՆ	V	AC 240 / 415V; AC 230 / 400V
	Գնահատված ընթացիկ		16,25,32,40,63 ա
	Գնահատված զգայունությունը ես △ n	A	0,01,0.03,0.1,0.3,5
	Մեկուսիչ լարման UI	V	500
	Գնահատված մնացորդային պատրաստում եւ	A	630
	կոտրելով հզորությունը i △ m	A	630
	Կարճ միացում ընթացիկ I △ C	A	6000
	SCPD ապահովիչ	A	6000


	Գնահատված հաճախականություն	Հզոր	50/60
	Աղտոտման աստիճան		2
Մեխանիկական	Էլեկտրական կյանք	t	4000
հատկություններ	Մեխանիկական կյանք	t	10000
	Պաշտպանության աստիճանը		IP20
	Շրջակա միջավայրի ջերմաստիճանը	º	-25 ~ + 40
	(ամեն օր միջին ≤35ºC)	º	-25 ~ + 40
	Պահպանման ջերմաստիճանը	º	-25 ~ + 70
Տեղավորում	Տերմինալի միացման տեսակը		Cable / U-Type Busbar / Pin-Type Busbar
	Տերմինալի չափի վերեւ / ներքեւ մալուխի համար	մմ 2	25
	Տերմինալի չափի վերեւ / ներքեւ մալուխի համար	Տզրուկ	3.18
	Terminal չափը վերին / հատակը Busbar- ի համար	մմ 2	25
	Terminal չափը վերին / հատակը Busbar- ի համար	Տզրուկ	3.18
	Խստացնելով մոմենտը	N * մ	2.5
	Խստացնելով մոմենտը	In-lbs	22
	Մոնտաժ		Din Rail En 60715 (35 մմ) արագ սեղմիչ սարքի միջոցով
	Կապ		Վերեւից եւ ներքեւից

Գործողության սկզբունքը

Էլեկտրոնային տիպի RCCB- ի գործառնական սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի եւ ընթացիկ հավասարակշռման սկզբունքների վրա: Երբ շրջանային փուլում գտնվող փուլն ու զրոյական գծերը անհավասարակշռված են, այսինքն, մնացորդային հոսանքը, RCCB- ի ներսում ներկայիս տրանսֆորմատորը կբացահայտի այս անհավասարակոնը եւ կստեղծի համապատասխան ազդանշան: Այս ազդանշանը, էլեկտրոնային միացումով վերամշակվելուց հետո, կներկայացնի թողարկման մեխանիզմի գործողությունը, որպեսզի անջատիչը արագորեն կտրվի միացում:

Հիմնական հատկանիշները

Բարձր զգայունություն. Էլեկտրոնային RCCB- ները կարողանում են հայտնաբերել շատ փոքր մնացորդային հոսանքներ, սովորաբար 30 մԱ-ից պակաս կամ նույնիսկ ցածր:

Արագ գործողություններ. Մնացորդային հոսանքը հայտնաբերվելուց հետո `կանխագրված արժեքը գերազանցելու համար, RCCB- ն անմիջապես գործելու է միացումից եւ կանխելու դժբախտ պատահարները:

Ապահով եւ հուսալի. RCCB- ն ընդունում է էլեկտրոնային էլեկտրոնային բաղադրիչներ եւ միկրոպրոցեսորային տեխնոլոգիա `ավելի բարձր հուսալիություն եւ կայունություն ապահովելու համար:

Հեշտ է տեղադրել եւ պահպանել. Էլեկտրոնային RCCB- ները սովորաբար ունեն կոմպակտ կառուցվածք եւ պարզ լարեր, դրանք հեշտացնում եւ պահպանում:

Դիմումի սցենարներ

Էլեկտրոնային RCCB- ները լայնորեն օգտագործվում են մի շարք իրավիճակներում, որտեղ անհրաժեշտ է էլեկտրական պաշտպանություն, ներառյալ, բայց չի սահմանափակվում.

Բնակելի եւ առեւտրային շենքեր. Օգտագործվում է էլեկտրական սարքավորումներ եւ անձնական անվտանգություն պաշտպանելու, էլեկտրական ցնցումների վթարների եւ էլեկտրական հրդեհների կանխարգելման համար:

Արդյունաբերական արտադրության գծեր. Օգտագործվում է էլեկտրական սարքավորումներ, ինչպիսիք են շարժիչներն ու տրանսֆորմատորները նորմալ շահագործումից, կանխելով սարքավորումների վնասը եւ դադարեցումը արտահոսքի եւ գերբեռնվածության պատճառով:

Հասարակական հաստատություններ. Հիվանդանոցներ, դպրոցներ, գրադարաններ եւ այլ վայրեր, որոնք օգտագործվում են էլեկտրական սարքավորումների անվտանգ շահագործումն ապահովելու եւ անձնակազմի կողմից էլեկտրաէներգիայի անվտանգ օգտագործման համար:
