Տնային տնտեսություն Contactor

STH8-100 շարքի տնային տնտեսությունների կոնտակտորները հիմնականում նախագծված են AC 50hz (կամ 60hz) համար, որի գնահատման գործառնական լարում մինչեւ 400 Վ. Նրանք ունեն AC-7A օգտագործման կատեգորիայի մինչեւ 100 ա-ի գնահատված գործառնական հոսանք եւ AC-7B օգտագործման կատեգորիայի մինչեւ 40 ա: Այս կոնտակտորներն օգտագործվում են բնակելի եւ նմանատիպ ծրագրերում ցածր կամ փոքր-ինչ ինդուկտիվ բեռներ վերահսկելու համար, ինչպես նաեւ կենցաղային շարժիչային բեռներ վերահսկելու համար: Ապրանքը հիմնականում կիրառվում է տներում, հյուրանոցներում, բնակարաններով, գրասենյակային շենքերում, հանրային շենքերում, առեւտրի կենտրոններում, մարզական վայրերում եւ այլն, ավտոմատ կառավարման գործառույթների հասնելու համար: Ստանդարտների համապատասխանությունը. IEC61095, GB / T17885:

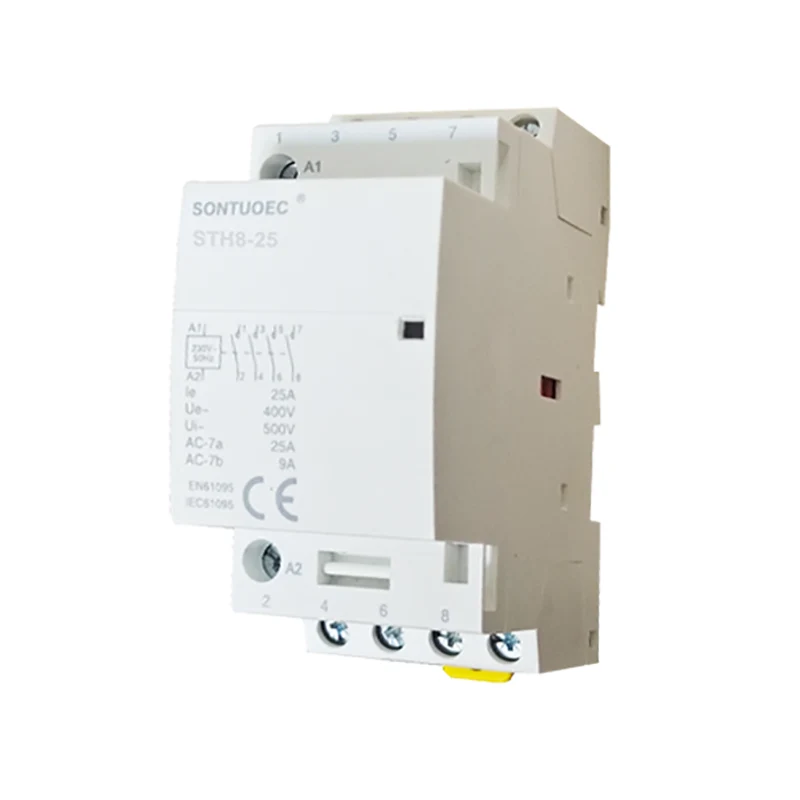

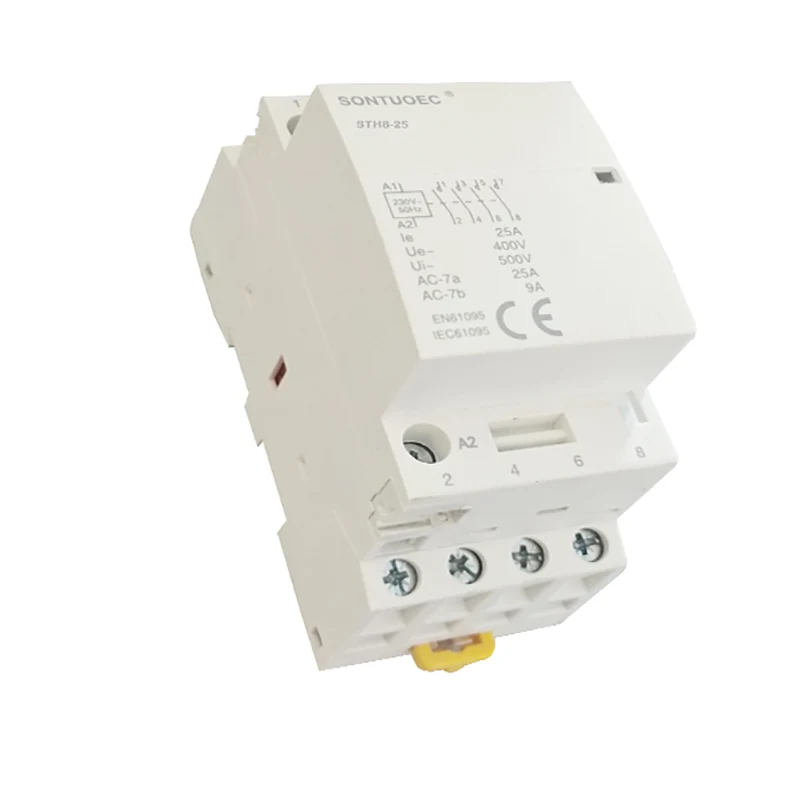

Մոդել:STH8-25

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տիպ	շփում
Վարկանիշ ա	16	20	25	32	40	63	100
ՁԻԱՀ	Այո
Bctsindication օժանդակ	Այո
Բակաքար Վերահսկել օժանդակ դեղնուց հոլովակներ	Այո

Տիպ					Լայնությունը 9 մմ-ում մոդուլներ
1 հատ	Վարկանիշ (Ln) AC-7A	Վարկանիշ (Ln) AC-7A	Հսկողություն վոլտաժ (VAC) (50HZ)	Շփում
	16 Ա	6 ա	24	1 ոչ	2
	20 ա	7 ա	110	1NC
	25 ա	9 ա	230
Տեւող
	16 Ա	6 ա	24	2 ոչ	2
	20 ա	7 ա	110	1no + 1nc
	25 ա	9 ա	230	2NC
	32 ա	12 ա	24	2 ոչ	4
	40 ա	18 ա	110	1no + 1nc
	63 ա	25 ա	230	2NC
	100 ա	_	24		6
			110	2 ոչ
			230
Մի մասը
	16 Ա	6 ա	24	3 Ոչ	4
	20 ա	7 ա	110	3NC
	25 ա	9 ա	230
	32 ա	12 ա	24	3 Ոչ	6
	40 ա	18 ա	110	3NC
	63 ա	25 ա	230
Տեւող
	16 Ա	6 ա	24	4 ոչ	4
	20 ա	7 ա	110	4NC
	25 ա	9 ա	230	2No + 2NC 3No + 1NC
	32 ա	12 ա	24	4 ոչ	6
	40 ա	18 ա	110	4NC
	63 ա	25 ա	230	2No + 2NC 3No + 1NC
	100 ա	_	24	4 ոչ	12
			110
			230

Հիմնական կառույց

Տնային տնտեսության կոնտակտորը սովորաբար բաղկացած է հետեւյալ մասերից.

Կոնտակտային համակարգ. Ներառյալ հիմնական կոնտակտներ եւ օժանդակ կապեր: Հիմնական շփումը օգտագործվում է հիմնական միացումը միացնելու եւ կոտրելու համար, որը սովորաբար ավելի մեծ գնահատված հոսանք ունի. Օժանդակ շփումը օգտագործվում է կառավարման միացում միացնելու եւ կոտրելու համար, որն ունի ավելի փոքր գնահատված հոսանք:

Էլեկտրամագնիսական համակարգ. Այն բաղկացած է երկաթի միջուկից, սպառազինությունից եւ կծիկից: Երբ կծիկը էներգիա է, միջուկը ստեղծում է մագնիսական դաշտ, որը գրավում է սպառազինությունը եւ փակում է կապերը. Երբ կծիկը քայքայվում է, մագնիսական դաշտը անհետանում է, սպառազինությունը թողարկվում է, եւ շփումները կոտրված են:

Arc մարող սարք. Օգտագործվում է աղեղը մարելու համար, երբ շփումները անջատվում են, կանխելով աղեղը վնաս պատճառել շփումներին:

Shell and աքսեսուարներ. Կեղեւը օգտագործվում է ներքին բաղադրիչները արտաքին միջավայրի ազդեցությունից պաշտպանելու համար. Աքսեսուարները ներառում են մոնտաժային փակագծեր, տերմինալներ եւ այլն, որոնք օգտագործվում են կոնտակտատորի տեղադրման եւ էլեկտրագծերի իրականացման համար:

Գործողության սկզբունքը

Տնային տնտեսության կառավարման սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի սկզբունքի վրա: Երբ կծիկը էներգիա է, երկաթի միջուկը ստեղծում է մագնիսական դաշտ, որը գրավում է սպառազինությունը եւ փակում է կապերը. Երբ կծիկը քայքայվում է, մագնիսական դաշտը անհետանում է, սպառազինությունը թողարկվում է, եւ շփումները անջատված են: Վերահսկելով կծիկի էներգետիկացումը եւ դե էներգիան, կենցաղային սխեմաների հեռակառավարումը եւ պաշտպանությունը կարող են իրականացվել:

Տեխնիկական պարամետրեր

Տնային տնտեսությունների հիմնական տեխնիկական պարամետրերը ներառում են գնահատված լարման, գնահատված ընթացիկ, գնահատված հաճախականությունը, կապը եւ կոտրելը կարողությունները եւ այլն: Այս պարամետրերի ընտրությունը պետք է որոշվի ըստ կենցաղային միացման իրական իրավիճակի, կոնտակտորի բնականոն աշխատանքը եւ անվտանգ օգտագործումը ապահովելու համար:

Գնահատված լարման. Անդրադառնում է լարման մակարդակին, երբ կոնտակտորը նորմալ է գործում:

Գնահատված ընթացիկ. Վերաբերում է առավելագույն հոսանքին, որ կոնտակտորը կարող է երկար ժամանակ դիմակայել գնահատված լարման տակ:

Գնահատված հաճախականությունը. Էլեկտրամատակարարման հաճախականությունը, երբ կոնտակտորը նորմալ է գործում:

Միացման եւ կոտրելու կարողությունը. Առավելագույն հոսանքը, որը կոնտակտորը կարող է հուսալիորեն կապել եւ կոտրել նշված պայմաններում:
