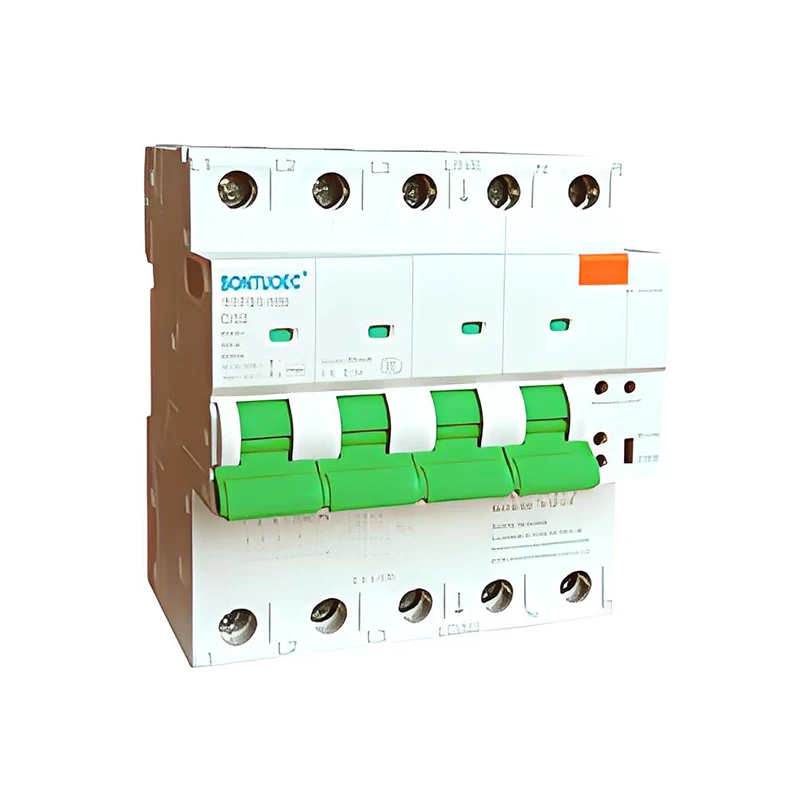

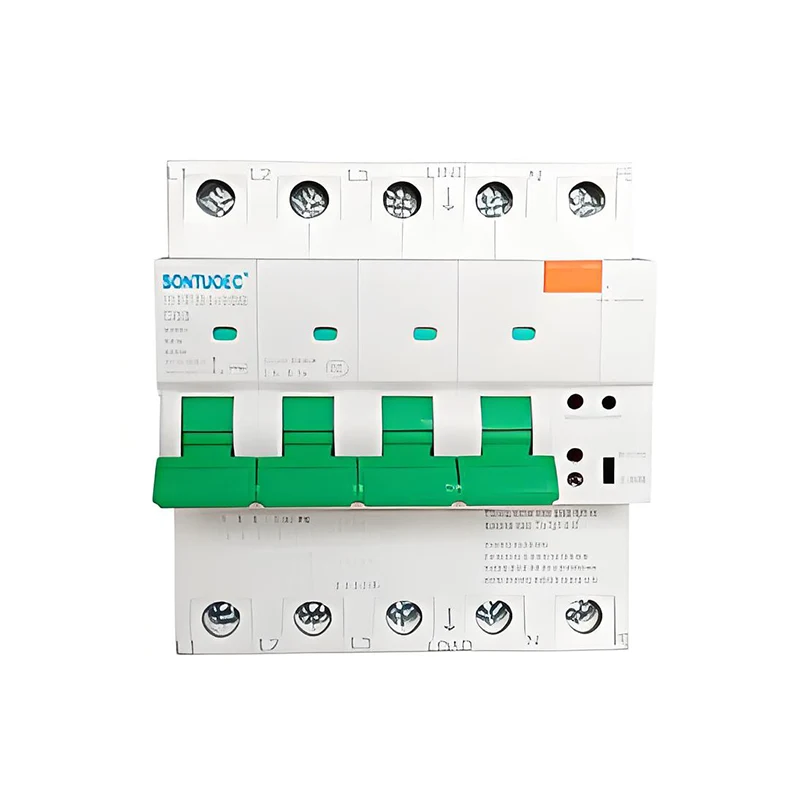

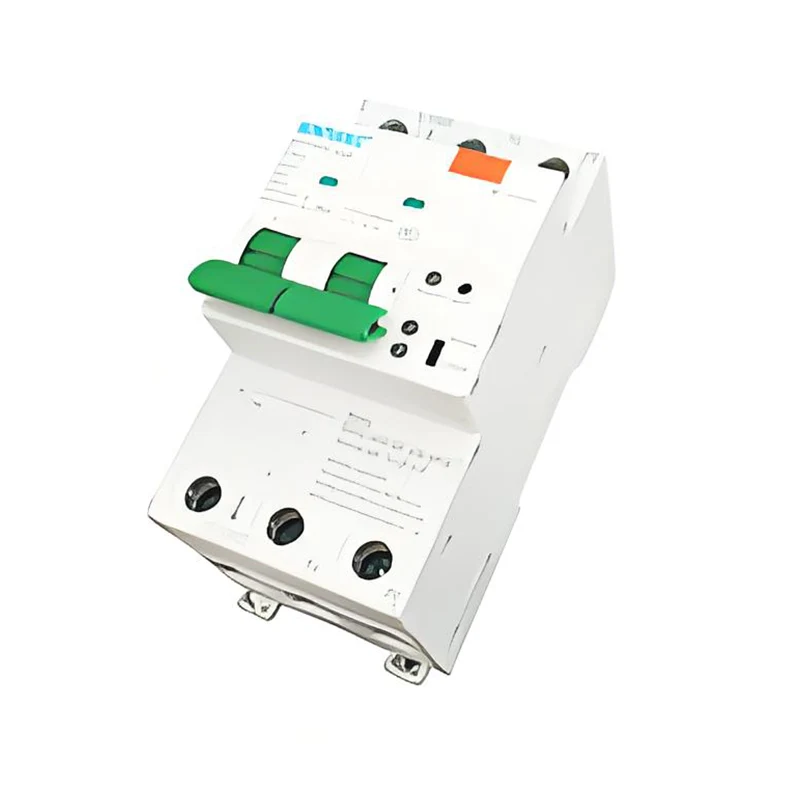

Ընկղմման ազդանշան RCBO

Ընկղմիչ ազդանշանային RCBO- ն անջրանցիկ կատարմամբ անջատիչ է, որը ոչ միայն հայտնաբերում եւ կտրում է մնացորդային հոսանքը մարդու էլեկտրական ցնցումների կամ սարքավորումների արտահոսքի պատճառով, այլեւ ապահովում է ծանրաբեռնվածություն եւ կարճ միացում: Նախատեսված է խոնավ կամ բացօթյա միջավայրում օգտագործելու համար, այս միացման անջատիչը արդյունավետորեն կանխում է հոսանքի ներխուժման հետեւանքով շրջանային ձախողումները կամ անվտանգության միջադեպերը:

Մոդել:STFS1-100

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ստանդարտ.	IEC 61009-1
Մոդել Ոչ.	STFS1-100
ArC- մարման միջին	Օդային
Կառուցվածք	Համեստ
Տիպ	Միացում Խանգարող
Վկայական	ISO9001-2000, Սա
մեջ	16,20,25,32,40; 63,80,100
Բեւ	2p: 1p + n + pe; 4P: 3P + N + PE
Տրանսպորտային փաթեթ	Ներքին Տուփ / ստվարաթուղթ
Ապրանքային նշան	Esoueec, Wzstec, Euune, IMDEC
HS կոդ	8536200000
Արագություն	Արագընթաց Միացում
Տեղավորում	Ֆիքսված

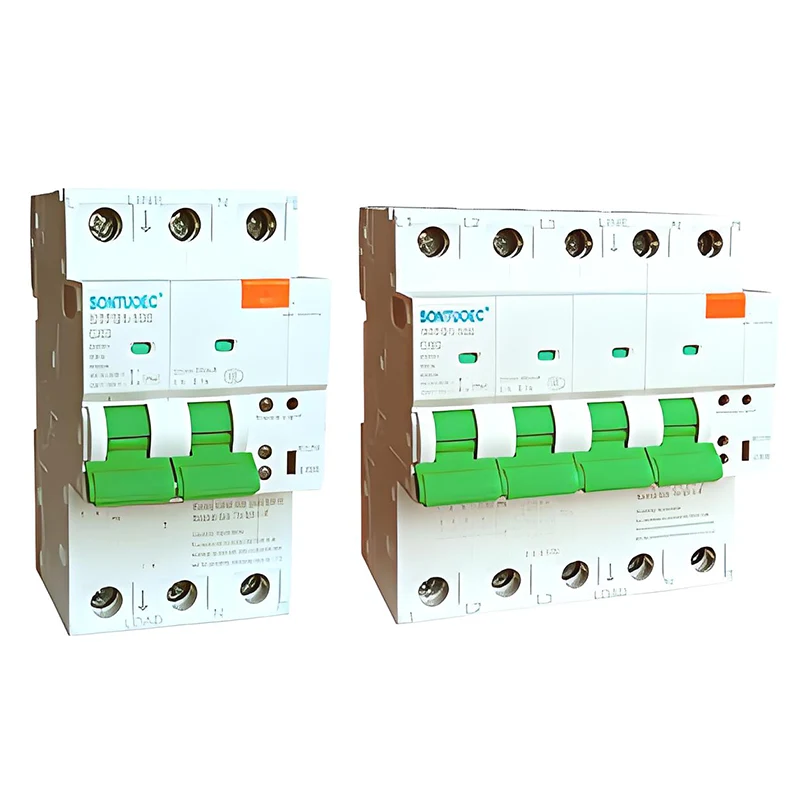

Բեւեռների համարը	2P 4P
Գործառույթ	Պայմանական Միացում խանգարող, Կապի խանգարման ձախողման պաշտպանություն, Գերհագեցած պաշտպանություն; Water րամատակարարման ազդանշան:
Ստանդարտ	IEC61009.1, GB16917.1
Ue	230/400V
Գնահատված զգայունություն	30,100,300 մ
Բնութագրում	100 հատ / CTNS
Ծագում	Վենժոու Zhejiang
Արտադրության կարողություն	2000pieces / շաբաթ

Հիմնական բնութագրերը

Անջրանցիկ. RCBO տանիքի ընկղմման տագնապը պատրաստված է անջրանցիկ նյութից կամ հատուկ բուժվում է `ապահովելու համար լավ մեկուսացման եւ պաշտպանության վարկանիշը նույնիսկ խոնավ կամ բացօթյա միջավայրում: IP66- ի նման ընդհանուր անջրանցիկ վարկանիշները նշում են, որ սարքը ամբողջովին պաշտպանված է փոշու ներխուժումից եւ կարող է դիմակայել ջրի ուժեղ լակի:

Մնացորդային ընթացիկ պաշտպանություն. Երբ միացումում մնացորդային հոսանքը հասնում է նախնական արժեքի, RCBO- ն կարող է արագ կտրել միացում `էլեկտրական ցնցումներն ու էլեկտրական հրդեհները կանխելու համար: Այս հատկությունն անհրաժեշտ է անձնական անվտանգության եւ սարքավորումների անվտանգությունը պաշտպանելու համար:

Ծանրաբեռնվածության պաշտպանություն. Երբ շրջանառուցի հոսանքը գերազանցում է սխեմայի անջատիչի գնահատված հոսանքը, RCBO- ն կարող է ինքնաբերաբար կտրել միացում `ծանրաբեռնվածության պատճառած շրջանային վնասը կամ հրդեհային պատահարները կանխելու համար:

Կարճ միացման պաշտպանություն. Երբ մի կարճ շրջան է տեղի ունենում շրջանային շրջանում, RCBO- ն կարող է արագ գործել կարճ միացման հոսանքը եւ պաշտպանել շրջանային եւ սարքավորումների անվտանգությունը:

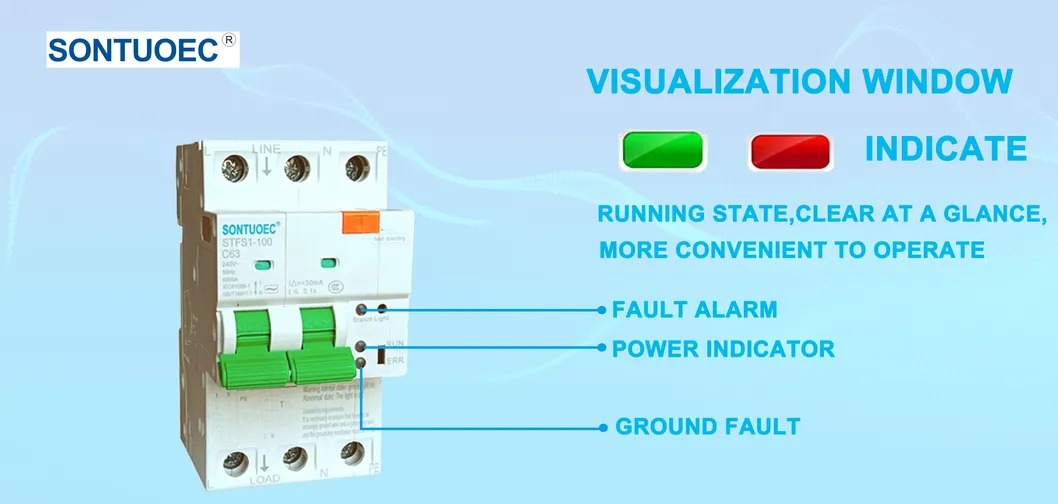

RCBO- ն ունի արտահոսքի պաշտպանության / ջրի ներթափանցման ազդանշանային / գերբեռնվածության պաշտպանության / կարճ միացման պաշտպանության գործառույթ:

RCBO- ի աշխատանքային հղման ջերմաստիճանը 30ºC է, երբ շրջակա միջավայրի ջերմաստիճանը փոխվում է, դրա կարգավորման արժեքը պետք է շտկվի: Եթե բազմակի RCBO- ն տեղադրված է փակ տուփի մեջ, եւ տուփի մեջ ջերմաստիճանը բարձրանում է, գնահատված հոսանքը պետք է բազմապատկվի

0.8-ի գործոնով:

RCBO- ի «N» տողը պետք է միացվի չեզոք գծին `էլեկտրոնային միացման աշխատանքը նորմալ դարձնելու եւ սպիտակ օգտագործման դեր ունենալու համար:

Չի թույլատրվում օգտագործել կարճաժամկետ միացման եղանակը չեզոք գծին կամ փուլային գծի փուլին դեպի փուլային գիծ `RCBO- ի կարճ միացման պահպանման հնարավորության ստուգում իրականացնելու համար:

Ընդհանուր ընտրության սկզբունքներ

ա) RCBO- ի գնահատված աշխատանքային լարումը գծի գնահատված լարման է:

բ) RCBO- ի գնահատված հոսանքը 1.1-1.25 անգամ է տողով հաշվարկված բեռի հոսքը:

գ) RCBO- ի գնահատված կարճ միացման կարողությունը `առավելագույն կարճ միացում

ընթացիկ, որը կարող է հայտնվել գծում:

դ) RCBO ակնթարթային թողարկման վայրը ընթացիկ ≤ 0.8 անգամ գծի փուլային փուլը `գետնին կամ փուլ-փուլային կարճ միացման հոսանք:

ե) էլեկտրական ջեռուցիչների, սառնարանների եւ շիկացած La-MPS- ի միակողմանի հոսանք տվյալ լարման եւ հոսանքի մեջ = p / u; Եռաֆազի գնահատված ընթացիկ in = p / 1.732u.rcbo Residual հոսանքն ընդհանուր առմամբ ընտրվում է որպես 30 մԱ, որն օգտագործվում է որպես անձնական կոնտակտային պաշտպանություն:

Ապրանքը տեղադրելու եւ օգտագործելու համար կարդացեք պահպանման ձեռնարկը:
