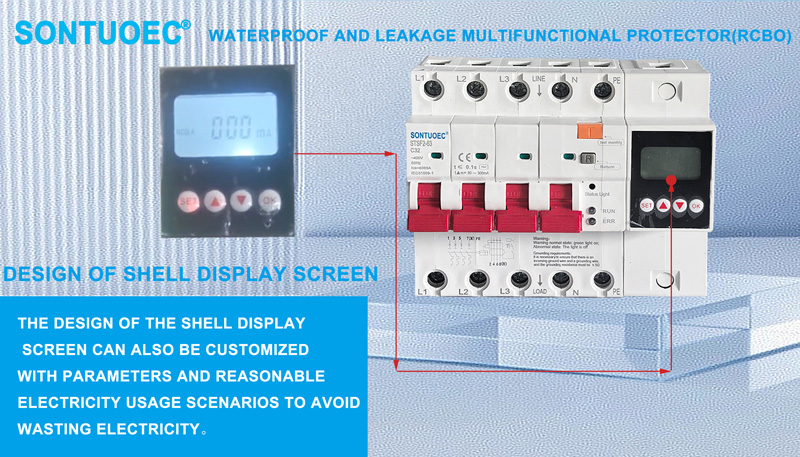

Խելացի ընկղմամբ հակաէլեկտրական ցնցումների արտահոսքի պաշտպան 220 Վ օդային անջատիչ

STSF2-63/100 100A 2p 4p Բազմաֆունկցիոնալ RCBO-ն հարմար է AC 50/60 Հց հաճախականությամբ, որը գնահատվում է 230V-400V լարման և 100A անվանական հոսանքի միացումում, երբ մարդը հոսանքահարվում է կամ հոսանքի ցանցից արտահոսում է: Երբ արտահոսքը, գերլարումը և թերլարումը հասնում են սահմանված արժեքներին, մնացորդային հոսանքի անջատիչը կարող է արագ գործել շատ կարճ ժամանակահատվածում, արագ անջատել էներգամատակարարումը: Երբ մնացորդային հոսանքի անջատիչի մոնիտորինգի ջերմաստիճանը հասնում է սահմանված արժեքին, մոնիտորինգի հողային լարը միացված չէ: Երբ միացված է, արտադրանքը արձակում է տագնապի ձայն՝ պաշտպանելու անձնակազմի և էլեկտրական սարքավորումների անվտանգությունը և կարող է խուսափել Կանխել էլեկտրացանցում գերլարման հետևանքով սարքավորումների վնասումը: Ունի գերծանրաբեռնվածություն, կարճ միացում, արտահոսք, գերլարում Թերի լարման և գերջերմաստիճանի պաշտպանության գործառույթները կարող են օգտագործվել նաև նորմալ պայմաններում էլեկտրական սարքերը ընդհատումներով միացնելու և անջատելու համար: Լուսավորման սխեմաներ, հատկապես հարմար արդյունաբերական և առևտրային լուսավորության բաշխման համակարգերի համար: Արտադրանքն ունի փոքր ծավալ, կոմպակտ կառուցվածք և ավելի լավ ծախսարդյունավետ, քան մյուս նմանատիպ ապրանքները: Այն ունի գեղեցիկ տեսք, Խզման բարձր հզորությունը այն լավ ընտրություն է դարձնում կենցաղային էլեկտրաէներգիայի բաշխման համար: Այս ապրանքը համապատասխանում է GB/T 16917.1 և IEC 61009-1 ստանդարտներին և ստացել է CE վկայական:

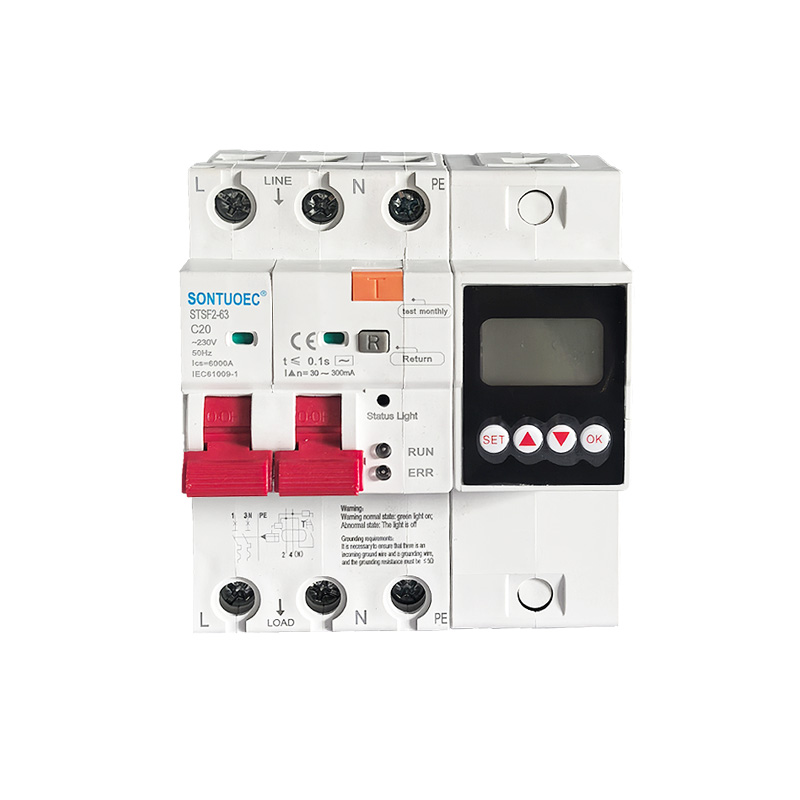

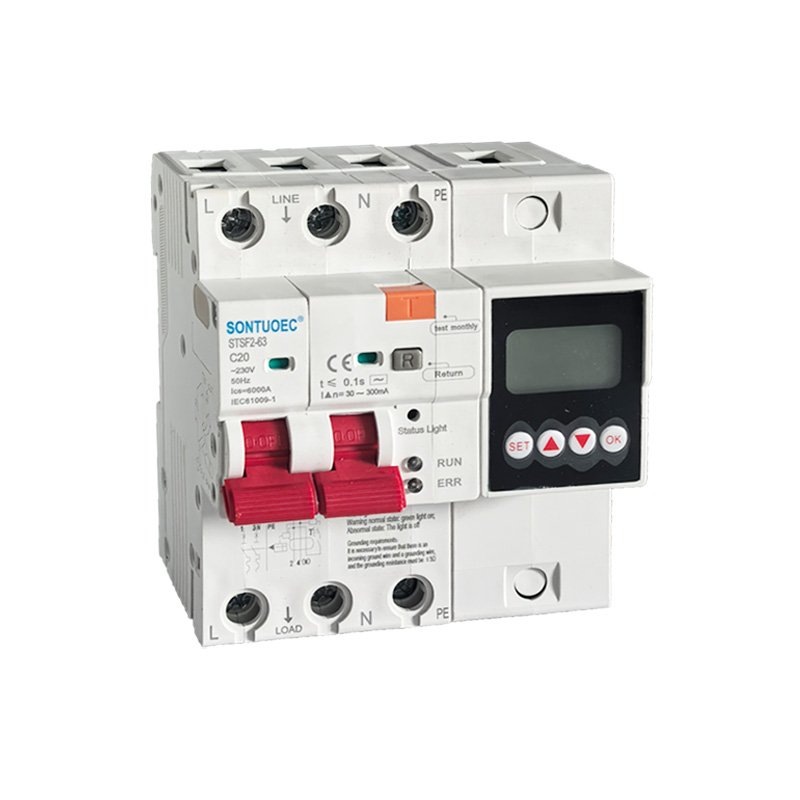

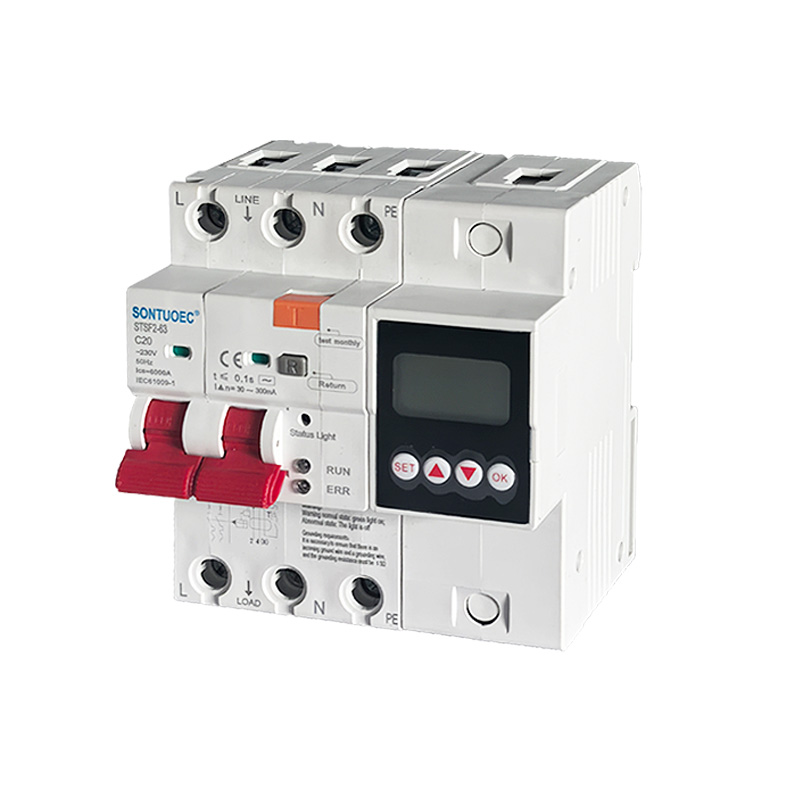

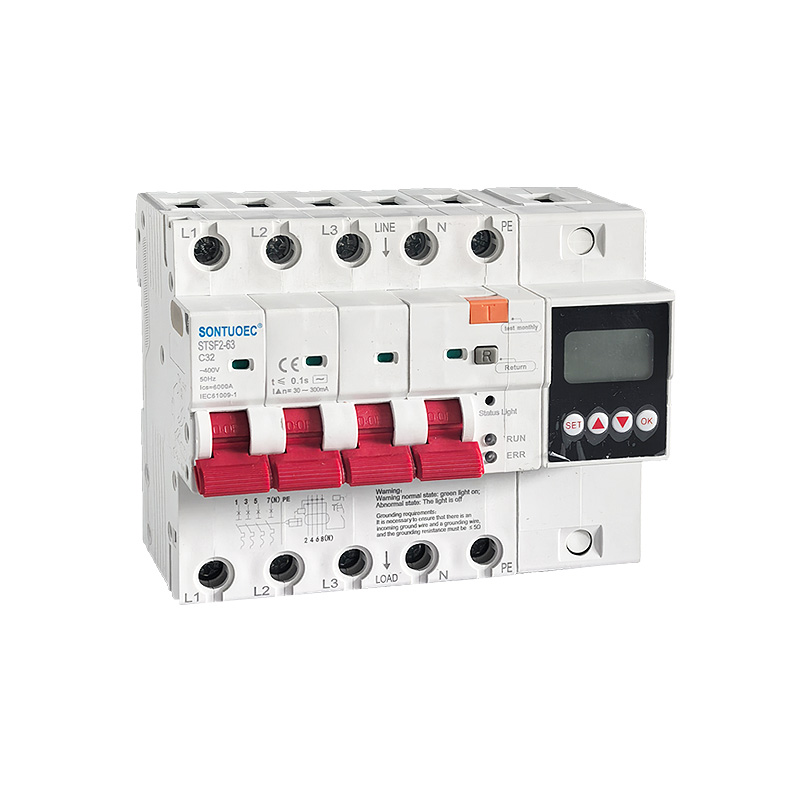

Մոդել:STFS2-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ:

Էլեկտրական հատկանիշները	Ստանդարտ	Միավոր	IEC/EN 61009-1
	Ռեժիմ		Էլեկտրոնային տեսակ
	Տեսակը (երկրագնդի արտահոսքի ալիքային ձևը)		AC
	Ջերմամագնիսական արձակման հատկանիշ		B, C, D
	Գնահատված ընթացիկ ln	A	6-100A (6,10,16,20,25,32,40,63;80,100A) Կարգավորելի
	լեհեր	P	1P+N, 3P+N
	Գնահատված լարումը Ue	V	AC 230, 400 (կարգավորելի)
	Գնահատված զգայունություն I△n	A	30-300 մԱ (30,100,300 մԱ) Կարգավորելի
	Գնահատված մնացորդային պատրաստման և ճեղքման հզորությունը լ△m	A	500
	Կարճ միացման գնահատված հզորությունը Icn	A	6000
	Ընդմիջման ժամանակ Ի△n	S	≤0.1
	Գնահատված հաճախականությունը	Հց	50/60
	Գնահատված իմպուլս, դիմակայել լարման (1.2/50) Uimp	V	4000
	Դիէլեկտրիկ փորձարկման լարումը ind.Freq-ում 1 րոպե	կՎ	2
	Մեկուսիչ լարման Ui	V	250
	Աղտոտվածության աստիճանը		2
Other	Պաշտպանություն լարման գերազանցումից/ցածից;	և	Ջերմաստիճանի պաշտպանություն ; Կրակ-երանգ և այլն
Մեխանիկական առանձնահատկություններ	Էլեկտրական կյանք		4000
	Մեխանիկական կյանք		10000
	Անսարքության ընթացիկ ցուցիչ		ԱՅՈ
	Պաշտպանության աստիճան		IP20
	Շրջակա միջավայրի ջերմաստիճանը	ºC	-5 ~ + 40 (Հատուկ դիմում, խնդրում ենք դիմել
	(օրական միջին≤35ºC-ով)	ºC	ջերմաստիճանի փոխհատուցման ուղղում)
	Պահպանման ջերմաստիճանը	ºC	-25~+70
Տեղադրում	Տերմինալի միացման տեսակը		Մալուխ/Pin-տիպի ավտոբուս/U-տիպի ավտոբուս

	Տերմինալի չափը վերև/ներքև մալուխի համար	մմ2	25
	Տերմինալի չափը վերև/ներքև մալուխի համար	AWG	18-5
	Տերմինալի չափը վերև/ներքև ավտոբուսի համար	մմ2	25
	Տերմինալի չափը վերև/ներքև ավտոբուսի համար	AWG	18-3
	Մոնտաժում		DIN երկաթուղով EN 60715 (35 մմ) արագ սեղմիչ սարքի միջոցով
	Միացում		Վերևից

ՇՐՋԱՊԱՏԱԿԱՆ ՕԴԻ ՋԵՐՄԱՍՆԱԿՈՒԹՅՈՒՆ.

1. Շրջակա օդի ջերմաստիճանը չպետք է ցածր լինի -5 1C-ից, +40 C-ից ոչ բարձր, իսկ օրական միջին արժեքը չպետք է գերազանցի +35C:

2. Բարձրությունը. Տեղադրման վայրի բարձրությունը չպետք է գերազանցի 2000 մ-ը:

3. Մթնոլորտային պայմաններ

Օդը մաքուր է, իսկ +40 °C առավելագույն ջերմաստիճանի դեպքում օդի հարաբերական խոնավությունը բարձր չէ 50%-ից ավելի: Ավելի բարձր հարաբերական խոնավություն թույլատրվում է ավելի ցածր ջերմաստիճաններում, օրինակ՝ +20 C,

Հարաբերական խոնավությունը չպետք է գերազանցի 90% -ը: Ջերմաստիճանի փոփոխության հետևանքով առաջացած երբեմն չափավոր խտացման պատճառով պետք է ուշադրություն դարձնել համապատասխան միջոցներ ձեռնարկելուն:

4. Տեղադրման կատեգորիա Տեղադրման կատեգորիաները lI և III են

Ընթացիկ և բևեռների քանակը

100A: Սա ցույց է տալիս, որ RCBO-ն գնահատվում է 100 ամպեր: Ընթացիկ վարկանիշը հոսանքի առավելագույն արժեքն է, որը անջատիչը կարող է շարունակաբար կրել՝ առանց գերտաքացում կամ վնաս պատճառելու:

2p, 4p. «p»-ն այստեղ նշանակում է բևեռների թիվը, այսինքն՝ միացման փուլերի քանակը, որոնց կարող է միացնել անջատիչը: 2p նշանակում է, որ անջատիչը կարող է միացված լինել երկու միացման փուլերի (սովորաբար Fire և Zero), մինչդեռ 4p նշանակում է, որ այն կարող է միացված լինել չորս միացման փուլերի (սովորաբար եռաֆազ Fire և Zero):

Բազմաֆունկցիոնալ

Բազմաֆունկցիոնալը ցույց է տալիս, որ այս 100A 2p 4p բազմաֆունկցիոնալ RCBO-ն հագեցած է մի շարք պաշտպանական գործառույթներով: Բացի հիմնական գերբեռնվածությունից և կարճ միացումից պաշտպանությունից, այն կարող է նաև ապահովել արտահոսքի պաշտպանություն, թերլարման պաշտպանություն, գերլարման պաշտպանություն և այլն: Ջերմաստիճանի պաշտպանություն, Ջրի ներթափանցման ազդանշան, Կարգավորելի հոսանք և լարում: Այս պաշտպանությունները թույլ են տալիս RCBO-ին ավելի համապարփակ պաշտպանություն ապահովել սխեմաների և սարքավորումների համար:

Զգուշացում.

Զգուշացում նորմալ վիճակ. կանաչ լույս միացված;

Աննորմալ վիճակ. լույսն անջատված է

Հողամասի պահանջներ.

Անհրաժեշտ է ապահովել, որ կա մուտքային հողային մետաղալար և հիմնավորող մետաղալար, և հողակցման դիմադրությունը պետք է լինի s 5Q:

Դիմումի սցենար

Քանի որ RCBO-ն ունի մի շարք պաշտպանական գործառույթներ, այն հաճախ օգտագործվում է անհատական անվտանգություն պահանջող սխեմաներում, ինչպիսիք են լուսավորության էլեկտրական սխեմաները, թույլ էներգիան և էլեկտրական սարքերը տներում և հասարակական վայրերում: Այս վայրերը հաճախ բնութագրվում են ջրով և խոնավությամբ, ինչը կարող է հեշտությամբ առաջացնել արտահոսքի վթարներ: Բացի այդ, RCBO-ն կարող է օգտագործվել նաև արդյունաբերական էլեկտրական համակարգերում, որտեղ մարդու անվտանգությունը նախապայման է, ինչպիսիք են ծայրամասային լույսի կառավարման սխեմաները, ռադիոտեղորոշիչ համակարգերը և երկրաբանական հետախուզման գործիքները:
