LC1-N Type AC Contactor

LC1-N Type AC Contactors- ը հարմար է սխեմաներում `AC 50hz կամ 60hz- ով` 660 վ արագացնող սարքերով (մինչեւ 690 վ) եւ հոսանքները մինչեւ 95 ա: Այն օգտագործվում է երկար հեռավորությունների վրա սխեմաներ կապելու եւ կոտրելու համար, ինչպես նաեւ հաճախ սկսելու եւ վերահսկելու AC շարժիչները:

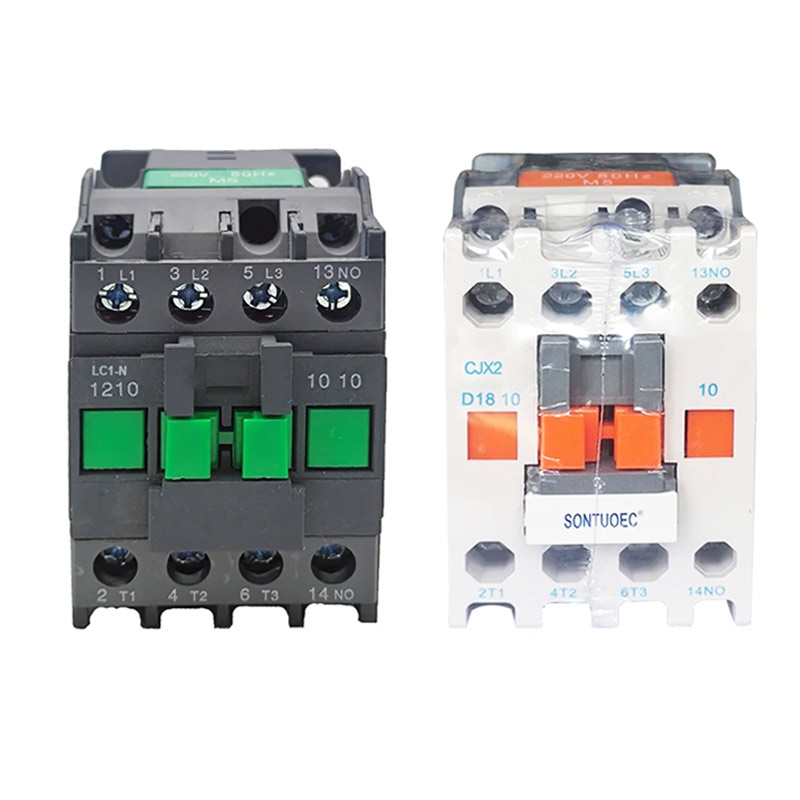

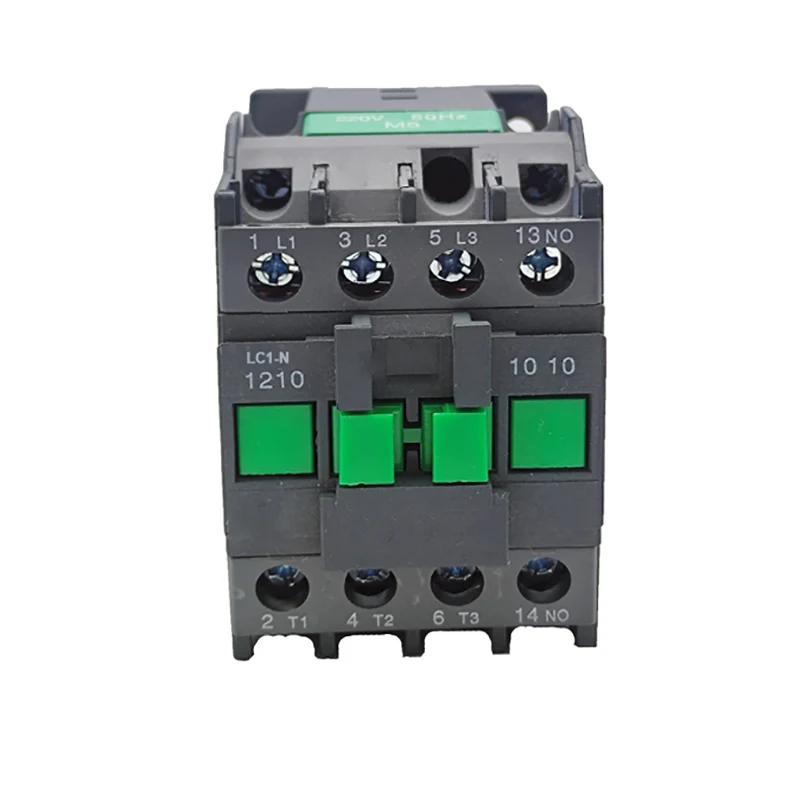

Մոդել:LC1-N1210

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տիպ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Գնահատված աշխատանքային հոսանք (ա)	AC3	9	12	18	25	32	40	50	65	80	95
Գնահատված աշխատանքային հոսանք (ա)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-փուլային ստանդարտ ուժի վարկանիշներ Motors 50/60hz ինկիա AC-3	220/230 Վ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 վ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Գնահատված ջերմության հոսանք (ա)		20	20	32	40	50	60	80	80	125	125
Էլեկտրական կյանք	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Էլեկտրական կյանք	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Մեխանիկական կյանք (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Կոնտակտների քանակը	3P + ոչ					3P + NC + ոչ
Կոնտակտների քանակը	3P + NC					3P + NC + ոչ

Կառուցվածքային առանձնահատկություններ

Մոդուլային ձեւավորում. LC1-N Type AC Contactor- ը ընդունում է մոդուլային ձեւավորում `ամբողջական գործառույթի համադրությամբ, ինչը հարմար է ընտրելու եւ համատեղելու համար իրենց կարիքների համաձայն:

Էլեկտրամագնիսական համակարգ. Ներառյալ էլեկտրամագնիսական կծիկ եւ երկաթի միջուկը, որը կոնտակտորի կարեւոր մասն է, ապավինելով դրան, շփումների փակումը եւ անջատումը վարելու համար:

Կոնտակտային համակարգ. Ներառյալ հիմնական կոնտակտային եւ օժանդակ կապը: Հիմնական շփումը օգտագործվում է հիմնական միացումը միացնելու եւ կոտրելու համար եւ վերահսկելու ավելի մեծ հոսանքը. Օժանդակ շփումը վերահսկիչ միացում է `վերահսկողության տարբեր մեթոդների պահանջները բավարարելու համար:

Arc- ի մարման համակարգ. Հագեցած է աղեղի մարման սարքով, ընդհանուր առմամբ, կիսափակ տարածված երկայնական թեք կավե աղեղի մարման ծածկը եւ հագեցած ուժեղ մագնիսական փչող աղեղով միացում, որպեսզի աղեղի տակ գեներացվի:

Գործողության սկզբունքը

Երբ հսկիչ միացումը էներգիա է, էլեկտրամագնիսական կծիկը առաջացնում է մագնիսական դաշտ, որը գրավում է երկաթի միջուկը `շփումները փակելու համար: Երբ հսկիչ միացումը դե էներգիացված է, մագնիսական դաշտը անհետանում է, երկաթի միջուկը վերագործարկվում է գարնան գործողությամբ, անջատվում է նաեւ շփումը, եւ կոմպրեսորի հիմնական միացումը նույնպես անջատված է:
