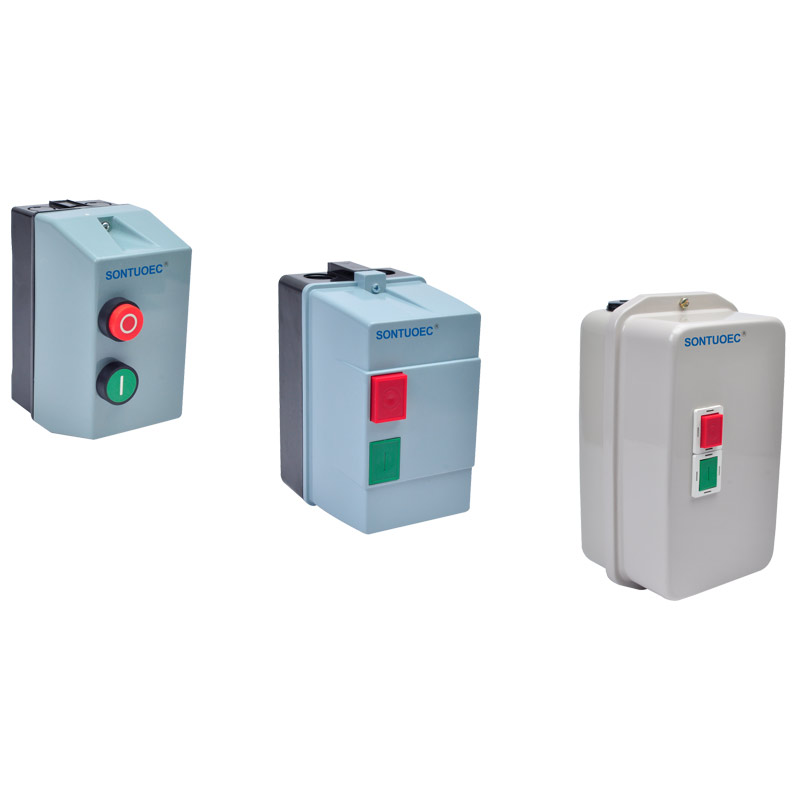

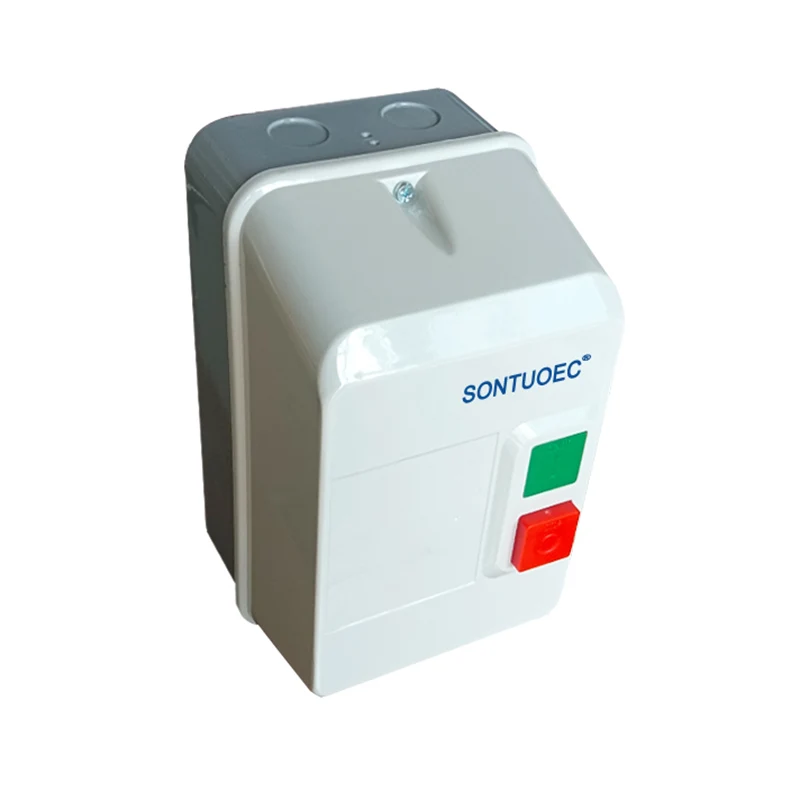

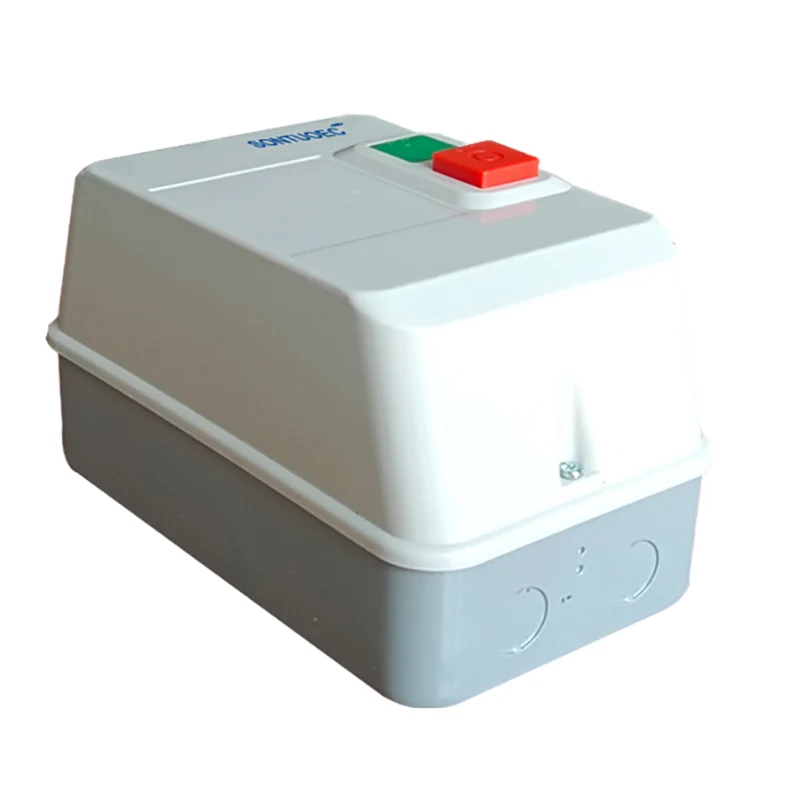

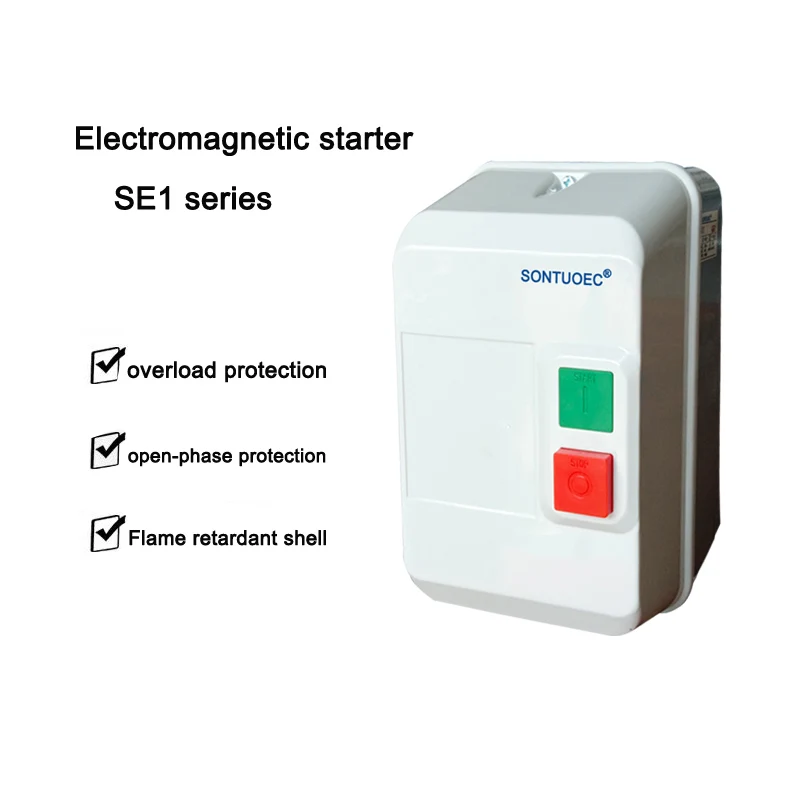

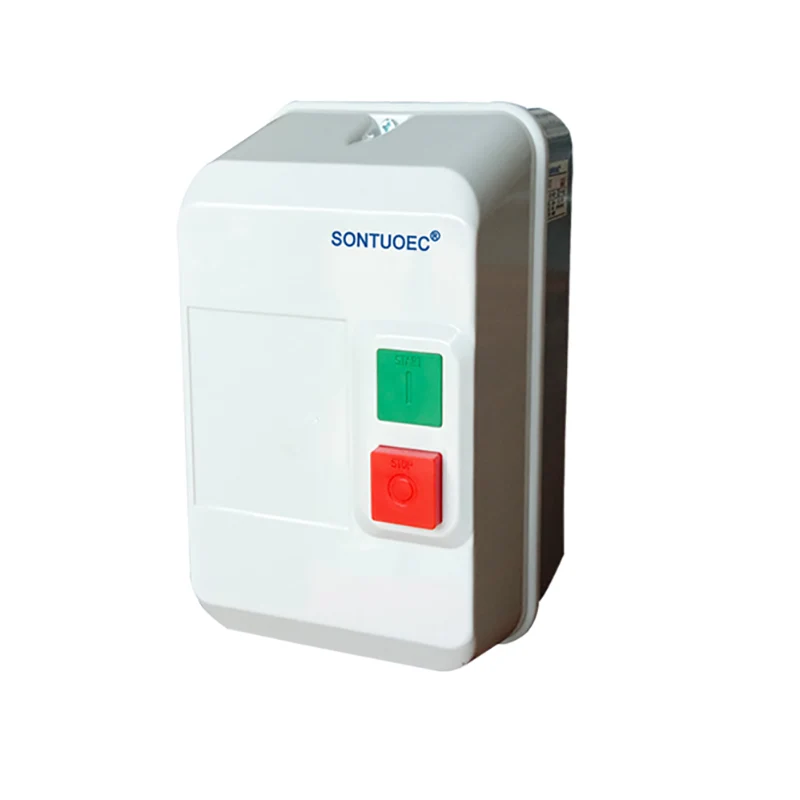

Մագնիսական մեկնարկ (DOL)

Մագնիսական նախուտեստ (Dol) շարժիչը, այսինքն, մագնիսական անջատիչ է օգտագործվում `շարժիչի (կամ շարժիչների) մեկնարկի եւ դադարեցման վերահսկման համար: Մագնիսական անջատիչները այստեղ առանցքային դեր են խաղում `վերահսկելով միացման անջատումը արտաքին մագնիսական դաշտի փոփոխությունների համաձայն, դրանով իսկ իրականացնելով շարժիչի վերահսկողությունը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ

Ապրանքի ռեժիմ No.and առանձնահատկությունը	Sle1-09 եւ 12	Կրկնակի Sulate, պաշտպանված TOLP429 (3) կամ, F659 (4)
Պարիսպ	Sle1-18 եւ 25	Կրկնակի Sulate, պաշտպանված TOLP427 (3) կամ, F5577 (4)
	Sle1-32 եւ 95	Matal, LP65- ից 559
Վերահսկողություն (2 հրում կոճակները `Moufited On պարիսպ ծածկոց)	Sle1-32 եւ 95	1 կանաչ մեկնարկի կոճակ «1», 1-ը կանգառի / Teset Buttion «O»
Կապեր	Sle1-32 եւ 95	Electroll Power եւ վերահսկման վերամշակման կապեր

Հիմնական տեխնիկական պարամետրեր.

Տիպ		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW / HP (AC-3) Փափկված ուժ (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5 5.5	5.5 / 7.5	7,5/10	11/5	15/20	18,5 / 25	22/35	25/35
KW / HP (AC-3) Փափկված ուժ (AC-3) IEC60947-4	380V	4/5 5.5	5.5 / 7.5	7,5/10	11/15	15/20	18,5 / 25	22/30	30/40	37/50	45/60
Փափադարձ հոսանք (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Փափադարձ հոսանք (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Փափկացված ջեռուցման հոսանք (ա)			25	32	40	50	60	80		125
Փափկացված անարգացած վոլաժ (V) 660
ՕՅՔՍԿԱԿԱՆ ԿՈՆՏԱԿՏ AC-15	Շփում	ստանդարտ	1 ոչ				1no + 1nc
	Փափադարձ ընթացիկ (ա)	220V	1.6
	Փափադարձ ընթացիկ (ա)	380V	0.95
Suitabie ջերմային ռելեներ		LR2D-1305/1314 (0,63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Պարիսպների վարկանիշ		LP65

Գործողության սկզբունքը

Մագնիսական անջատիչների ստարտափի գործառնական սկզբունքը հիմնականում հիմնված է մագնիսական դաշտի ազդեցության եւ DC շարժիչի աշխատանքային սկզբունքի վրա: Երբ արտաքին մագնիսական դաշտը մոտենում է մագնիսական անջատիչին, ապա անջատիչ է մագնիսական զգայական տարր (օրինակ, եղեգ) անջատիչի ներսում, պատճառելով, որ այն կփակվի կամ կոտրելու է կապի բացումը եւ փակումը: Միացումից հետո միացումը փակվում է, հոսանքը հոսում է շարժիչի միջով, պատճառելով, որ այն սկսվի պտտվել: DC Motors- ը, մյուս կողմից, աշխատում են այն սկզբունքով, որ էլեկտրամագնիսական ուժի գործով շարժվող դիրիժորը շարժվում է մագնիսական դաշտում:

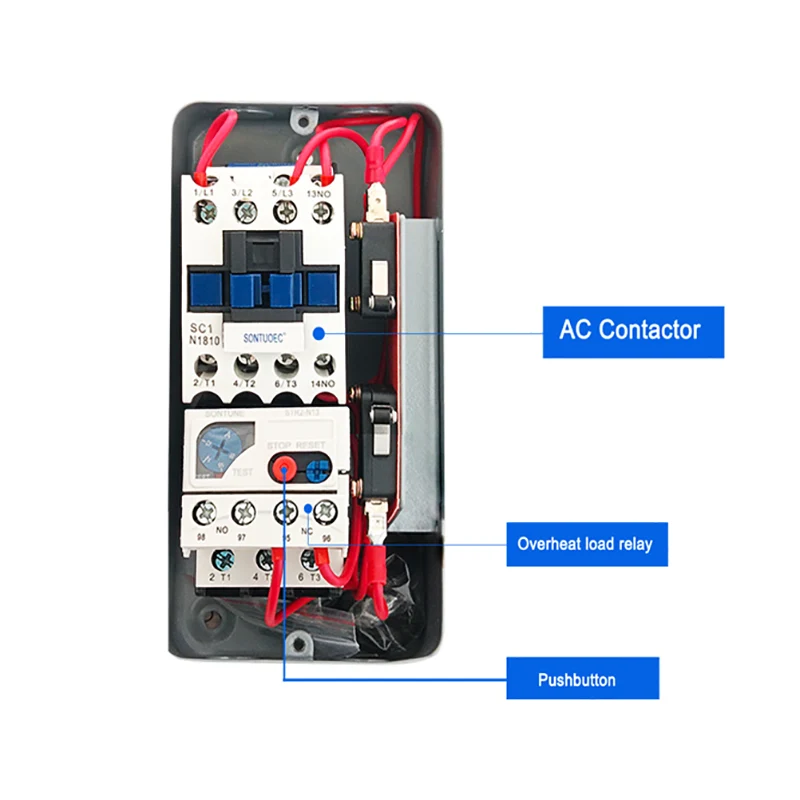

Հիմնական բաղադրիչները

Մագնիսական անջատիչ. Սովորաբար բաղկացած է մագնիսական սենսացիոն տարրից եւ ձգան սարքից, որն օգտագործվում է արտաքին մագնիսական դաշտերը հայտնաբերելու եւ միացման միացման / անջատման համար:

Էլեկտրական շարժիչ. Մի սարք, որը էլեկտրական էներգիան վերածում է մեխանիկական էներգիայի եւ տարբեր սարքեր է տեղափոխում ռոտացիայի միջոցով:

Կառավարման միացում. Օգտագործվում է արտաքին ազդանշաններ ստանալու եւ ազդանշանների համաձայն վերահսկելու մագնիսական անջատիչի եւ շարժիչի աշխատանքային կարգավիճակը:
