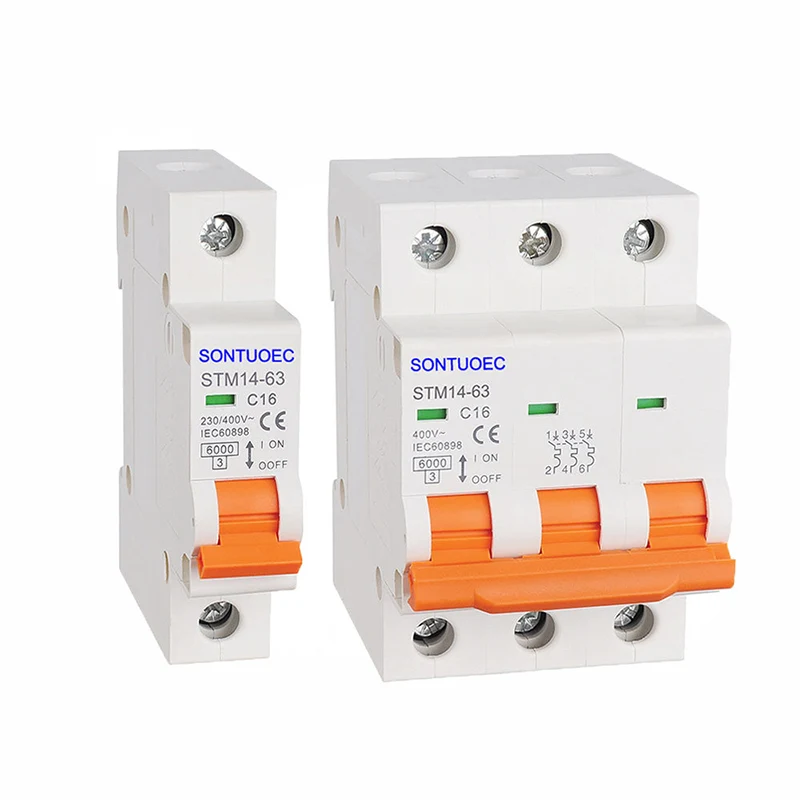

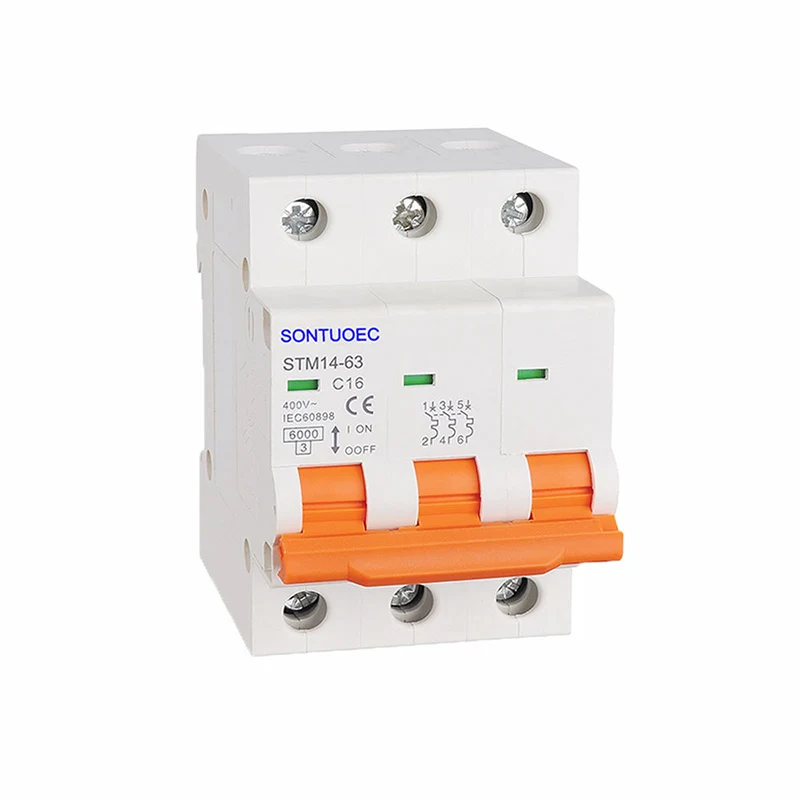

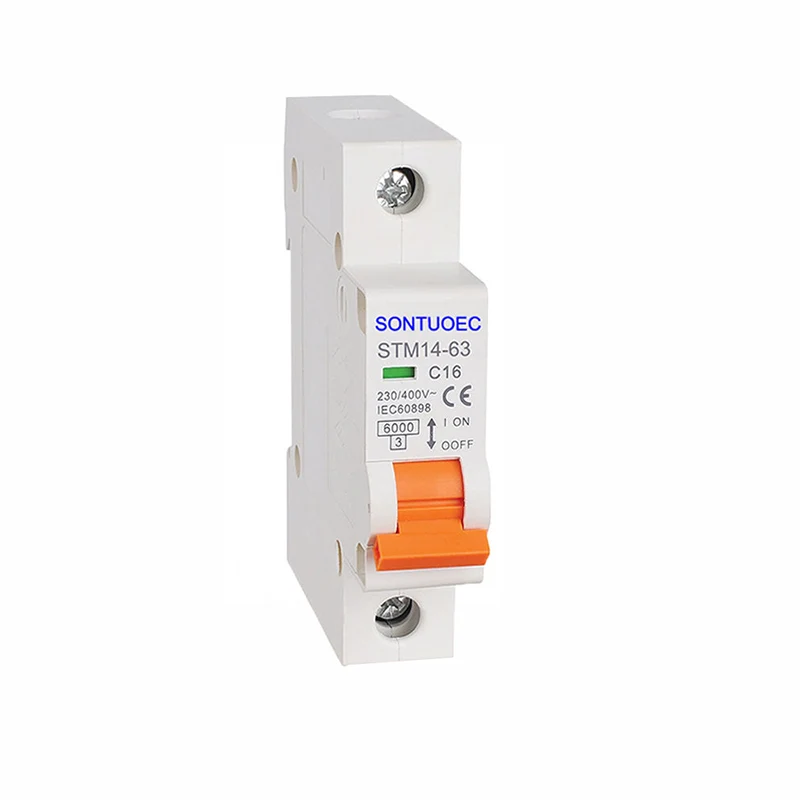

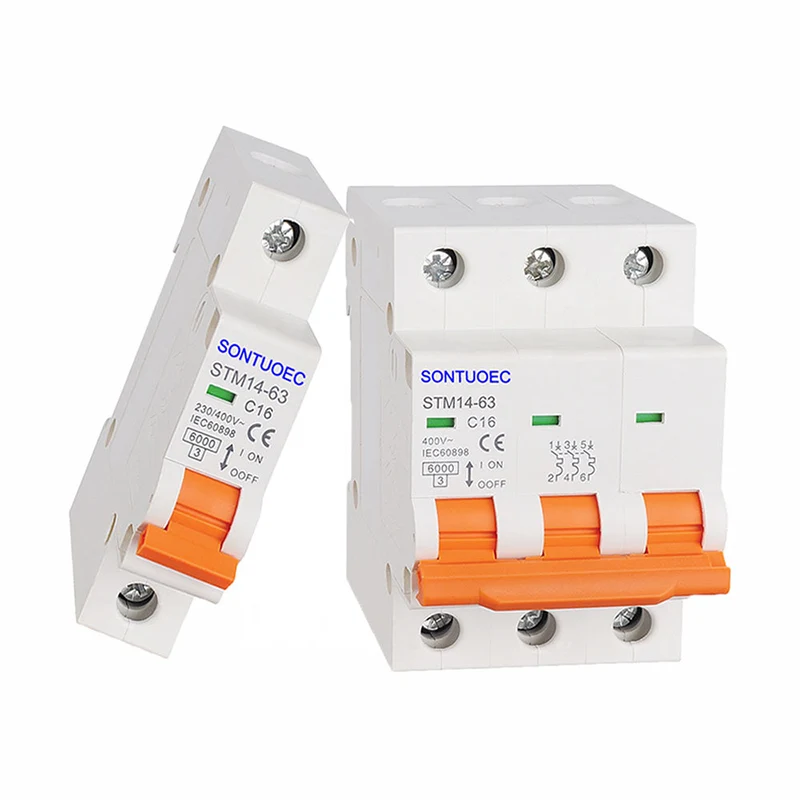

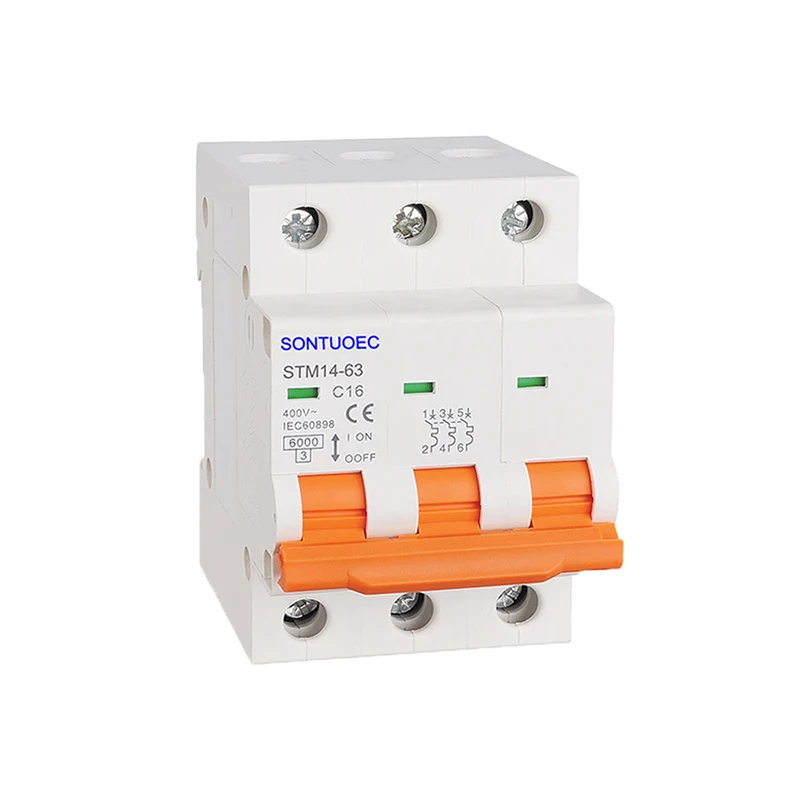

Mini MCB մանրանկարչություն միացում անջատիչ

Mini MCB Miniature Circuit Breaker- ը ավտոմատ կերպով շահագործվող էլեկտրական անջատիչ է, որը նախատեսված է էլեկտրական սխեմաները `ծանրաբեռնվածության կամ կարճ սխեմաների պատճառած վնասներից պաշտպանելու համար: Այն ունակ է անցնել նորմալ միացման պայմաններում հոսանքը, ինչպես նաեւ միացնել, որոշակի ժամանակահատվածի տեղափոխումը եւ հոսանքը կոտրել նշված աննորմալ միացման պայմաններում:

Մոդել:STM14-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել	STM14-63
Ստանդարտ	IEC60898-1
Բեւ	1 հատ, 2 հատ, 3 հատ, 4 հատ
Ծայրում կորը	B, C, D
Գնահատված կարճ միացման հզորությունը (ICN)	3ka, 4.5ka, 6ka
Գնահատված ընթացիկ (in)	1,2,4,610,16,20,25,32,40,50,63A
Գնահատված լարման (ՄԱԿ)	AC230 (240) / 400 (415) V
Մագնիսական թողարկումներ	B Curve. 3in- ի եւ 5-ի միջեւ C Curve. 5in- ի եւ 10in- ի միջեւ D Curve. 10in- ի եւ 14in- ի միջեւ
Էլեկտրամեխանիկական դիմացկունություն	Ավելի քան 6000 ցիկլ

Առանձնահատկություններ եւ առավելություններ

Փոքր չափս. Mini MCB մանրանկարչությունը անջատիչը բնութագրվում է փոքր չափի եւ թեթեւ քաշով, ինչը հեշտ է տեղադրել եւ օգտագործել:

Հուսալի գործողություն. Դրա ներքին կառուցվածքն ու նյութերը լավ մշակված են, որպեսզի էլեկտրամատակարարումը կտրվի արագ, երբ էլեկտրական սարքավորումներ եւ անձնական անվտանգություն պաշտպանելու համար միացում է ծածկ:

Լայնորեն օգտագործվում է. Այն լայնորեն օգտագործվում է բնակելի, առեւտրային շենքերի եւ արդյունաբերական օբյեկտներում, քանի որ ամենատարածված տերմինալային պաշտպանության սարքը էլեկտրական տերմինալի բաշխման սարքերում:

Գործողության սկզբունքը

Mini MCB- ն աշխատում է կարճ միացման եւ ծանրաբեռնվածության պաշտպանության սկզբունքով `դիտարկելով ընթացիկ: Երբ մի կարճ միացում է առաջանում մի շրջանով, MCB- ն անմիջապես անջատելու է միացումը `կանխելու համար հրդեհի եւ անվտանգության այլ միջադեպերի ավելցուկը: Երբ շրջանառության մեջ կա ծանրաբեռնվածություն, MCB- ն որոշակի ժամանակահատվածում հետաձգելու է անջատիչը անջատելու համար `էլեկտրական սարքավորումները վնասներից պաշտպանելու համար: Բացի այդ, որոշ Mini MCB- ներ ունեն գերլարման պաշտպանության գործառույթ, որը կտրում է միացում այն ժամանակ, երբ լարումը աննորմալ է (չափազանց բարձր) էլեկտրական սարքավորումների վնասը կանխելու համար:

Տեսակներ եւ ընտրանքներ

Mini MCB- ները մատչելի են տարբեր տեսակի տեսակների մեջ `տարբեր էլեկտրական համակարգերի կարիքները բավարարելու համար: Ընդհանուր տեսակները ներառում են.

Ստանդարտ. Սովորաբար օգտագործվում է բնակելի եւ առեւտրային շենքերում պարամետրերով, ինչպիսիք են գնահատված ընթացիկ միջակայքը, գնահատված լարման, կարճ միացման անջատման հզորությունը եւ բեւեռների քանակը:

Մեկուսացված. Էլեկտրական համակարգերի անվտանգ պահպանման համար կարող է ամբողջությամբ մեկուսացնել էլեկտրաէներգիայի աղբյուրը եւ բեռը:

Segmented միացման տեսակը. Ընթացիկ տիրույթի շրջանակներում MCB- ի անջատման գործառույթը կարող է միացվել սխեմայի մի մասի էներգիան պահպանելու համար:

Մնացորդային ընթացիկ տեսակը. Հայտնի է նաեւ որպես արտահոսքի պաշտպանության անջատիչներ, դրանք ունակ են սխեմաներում արտահոսքի սխալներ հայտնաբերելու եւ ավտոմատ կերպով կտրելու էլեկտրամատակարարումը:

Ծանրաբեռնվածության պաշտպանության տեսակը. Էլեկտրական սարքավորումներ եւ լարեր պաշտպանելու համար ավելորդ հոսանքը հայտնաբերելու ունակություն:

Բազմաֆունկցիոնալ տեսակը. Ինտեգրվում է մի շարք գործառույթներ, ինչպիսիք են գերբեռնվածության պաշտպանությունը, կարճ միացման պաշտպանությունը եւ արտահոսքի պաշտպանությունը:

Կառավարման տեսակը. Գործողին թույլ է տալիս ձեռքով բացել կամ փակել էլեկտրական սարքավորումների վերահսկման միացումը:

Մինի MCBS ընտրելիս, ըստ գնահատված լարման, գնահատված ընթացիկ, կոտրող կարողությունների, գործառնական բնութագրերի եւ շրջակա միջավայրի պայմանների, անհրաժեշտ է հաշվի առնել գործառնական բնութագրերը: Անհրաժեշտ է նաեւ MCB համապատասխան տեսակը ընտրել ըստ հատուկ սխեմաների եւ բեռի պահանջների:
