RCBO B մոդել 2P 4P մնացորդային ընթացիկ անջատիչ

Sontuoec- ը չինացի մատակարարներից է / Արտադրողներ RCBO B մոդել 2P 4P Մնացորդային հոսքի անջատիչ մոդելը աշխատում է A եւ բացի `հարթ DC մնացորդային հոսանքների, որոնք կարող են հանգեցնել սխեմաների շտկման միջոցառումներից երեք փուլային ցանցերում: Այն սովորաբար օգտագործվում է լիցքավորման կայանի, բժշկական ապարատների եւ գործիքների, վերահսկիչների եւ փոփոխական արագության կրիչների, ջախջախիչների վճարների եւ ինվերտորների (DC) ... Stro6-80B- ի հետ համապատասխանում է IEC / EN61009-1 եւ IEC / EN62423 ստանդարտ:

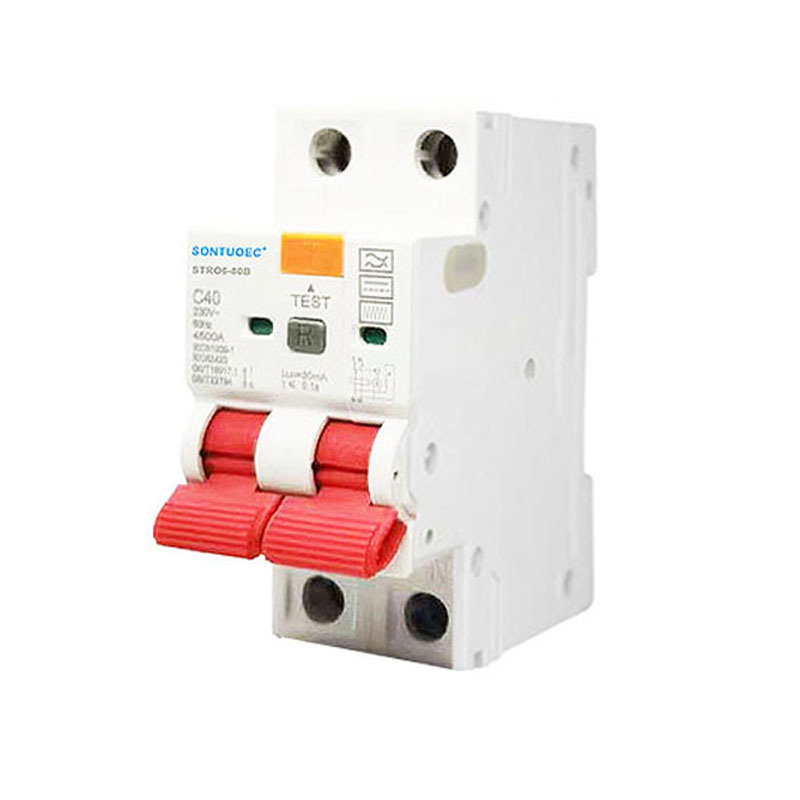

Մոդել:STRO6-80B

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ.

Էլեկտրական Հատկորոշում	Ստանդարտ		IEC / 61009-1; եւ IEC / EN62423
	Տեսակը (Երկրի արտահոսքի ալիքի ձեւը զգացվում է)		B (էլեկտրոնային տեսակը)
	Գնահատված հոսանք	A	6,10,16,20,25,32,40,63,80 Ա

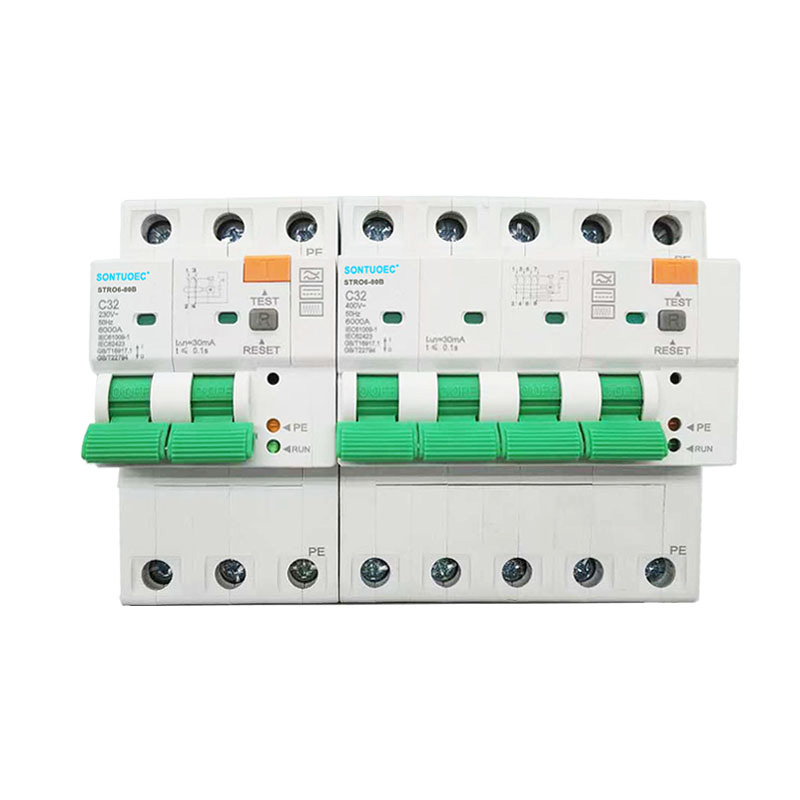

	Բեւեռներ	P	1p + n, 3p + n
	Գնահատված լարման ue	V	IP + N: 230 / 240V; 3P + N: 400 / 415V
	Գնահատված զգայունությունը ես n	A	0.03,0.1,0.3
	Մեկուսիչ լարման UI	V	500
	Գնահատված մնացորդային պատրաստում եւ	A	500 (in = 25a / 40a)
	կոտրելով հզորությունը ես մ	A	630 (in = 63a)
	Կարճ միացում ընթացիկ i c	A	10000
	SCPD ապահովիչ	A	10000
	Ընդմիջման ժամանակը i n	s	≤0.1
	Գնահատված հաճախականություն	Հզոր	50
	Գնահատված իմպուլսը դիմակայել լարման (1.2/5.0) UIMP	V	4000
Մեխանիկայի հատկություններ	Դիէլեկտրական թեստային լարումը Ind. Ֆրեդ. 1 րոպեի համար	կվեր	2.5
	Աղտոտման աստիճան		2
	Էլեկտրական կյանք		2000
	Mechanicai iife		10000
	Մեղքի ընթացիկ ցուցիչ		Այո
	Պաշտպանության աստիճանը		IP20
	Շրջակա միջավայրի ջերմաստիճանը (միջին միջին 35-ով)	º	-40 ~ + 55ºC
	Պահպանման ջերմաստիճանը	º	-40 ~ + 70ºC

RCBO STRO6-80B Կան մի քանի հիմնական գործառույթներ հետեւյալ կերպ

Ծանրաբեռնվածության պաշտպանություն. Երբ մի շրջանով հոսանքը գերազանցում է Stro6-80B RCBO- ի գնահատված արժեքը, այն ավտոմատ կերպով կկտրի միացման մի ժամանակահատվածում `հեշտությամբ խուսափելու համար` խուսափելով կրակից եւ վնասներից:

Կարճ միացում. Երբ կարճ միացում է տեղի ունենում մի շրջանով, Stro6-80B RCBO- ն արագորեն կտրելու է միացումը `կանխելու համար կարճ միացման հոսքը` շրջանցելու կարճատեւ հոսանքը:

Արտահոսքի պաշտպանություն. STRO6-80B RCBO- ն ի վիճակի է հայտնաբերել մնացորդային հոսանքի (այսինքն, արտահոսքի հոսանք) միացում: Երբ մնացորդային հոսանքը գերազանցում է սահմանված շեմն, RCBO B մոդել 2P 4P մնացորդային հոսքի անջատիչը շատ կարճ ժամանակահատվածում կկտրի միացում `էլեկտրական վթարներն ու էլեկտրական հրդեհները կանխելու համար:

STRO6-80B RCBO- ի շահագործման սկզբունքը

Stro6-80B RCBO- ն պարունակում է ներքին ջերմային մագնիսական ուղեւորության դետեկտոր (գերբեռնվածության եւ կարճ միացման պաշտպանության համար) եւ մնացորդային ներկայիս դետեկտոր (արտահոսքի պաշտպանության համար): Երբ շրջանառու ներկա կամ մնացորդային հոսանքը աննորմալ է, համապատասխան հարձակվողը խթանում է Stro6-80B RCBO- ի ցնցող մեխանիզմը, ինչը արագորեն կտրեց միացումը:

1.TerMal Magnetic Tripper. Այն օգտագործում է ջերմության եւ մագնիսական դաշտը, որը ներկայումս անցնում է դիրիժորով, նետվելով: Երբ հոսանքը չափազանց բարձր է, դիրիժորը տաքանում է եւ առաջացնում մագնիսական դաշտ, ջերմային մագնիսական հարձակվողի ներսում բիմետալը թեքում է կամ մագնիսը `երկաթե միջուկը գրավելու համար:

2.Residual ընթացիկ դետեկտոր. Այն օգտագործում է զրոյական հաջորդականության ընթացիկ տրանսֆորմատոր `շրջանային մնացորդային հոսքը հայտնաբերելու համար: Երբ մնացորդային հոսանքը գերազանցում է սահմանված շեմն, մնացորդային ներկայիս դետեկտորը ազդանշան կուղարկի անջատման մեխանիզմին `միացումից կտրելու համար:

Stro6-80B RCBO- ի առանձնահատկությունները

Բազմաֆունկցիոնալ ինտեգրացիա. STRO6-80B RCBO- ն ինտեգրում է ծանրաբեռնվածությունը, կարճ միացման եւ արտահոսքի պաշտպանության գործառույթները, պարզեցնելով էլեկտրական համակարգերի ձեւավորումը եւ տեղադրումը:

Բարձր զգայունություն. STRO6-80B RCBOS- ը կարող է արագ հայտնաբերել եւ կտրել աննորմալ եւ մնացորդային հոսանքները միացման մեջ, ապահովելով հուսալի պաշտպանություն:

Հեշտ տեղադրում եւ պահպանում. Stro6-80B RCBOS- ը սովորաբար մոդուլյացիա է, հեշտ տեղադրման եւ պահպանման համար:

Բարձր անվտանգություն. Stro6-80B RCBO- ները խստորեն փորձարկվում եւ հավաստված են բարձր անվտանգության եւ հուսալիության համար `էլեկտրական համակարգերի անվտանգ շահագործումն ապահովելու համար:

Stro6-80B RCBO դիմումի սցենարներ

STRO6-80B RCBO- ները լայնորեն օգտագործվում են էլեկտրական համակարգերում բնակելի, առեւտրային եւ արդյունաբերական ոլորտներում, հատկապես նրանք, որոնք պահանջում են միաժամանակյա ծանրաբեռնվածություն, կարճ միացում եւ երկրի արտահոսքի պաշտպանություն: Դրանք սովորաբար տեղադրվում են բաշխիչ տուփերում, անջատիչներով կամ կառավարման պահարաններում `աննորմալ հոսանքի եւ լարման հետեւանքով պատճառված վնասներից պաշտպանելու համար, եւ էլեկտրաէներգիան կանխելու համար:
