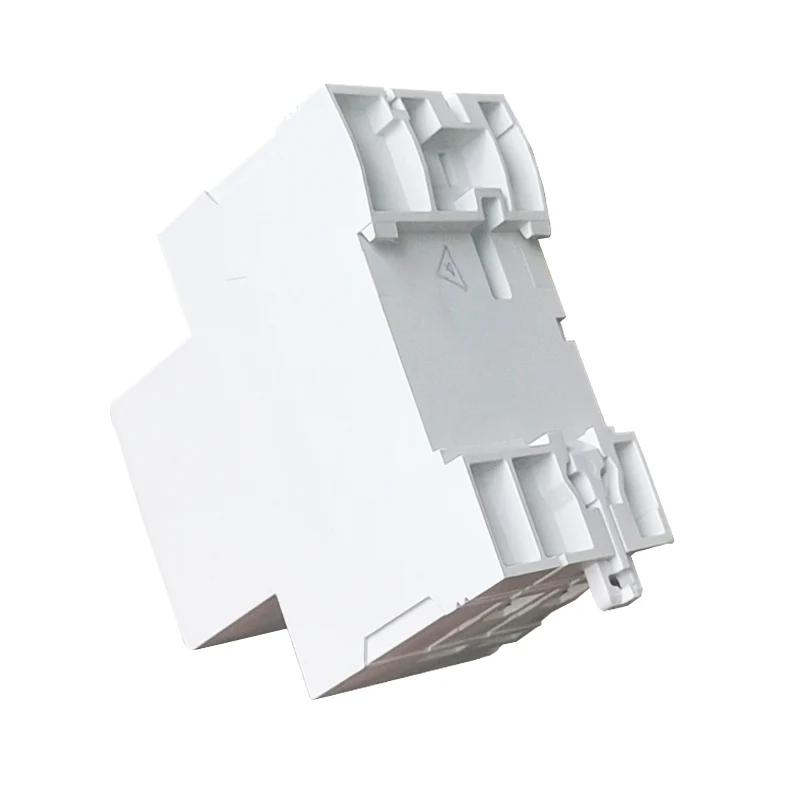

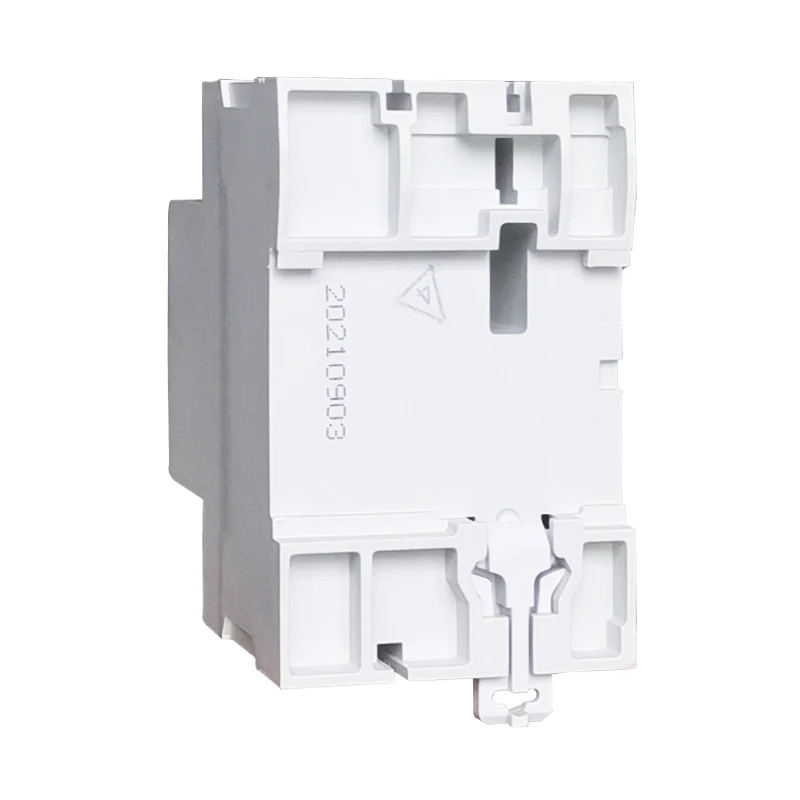

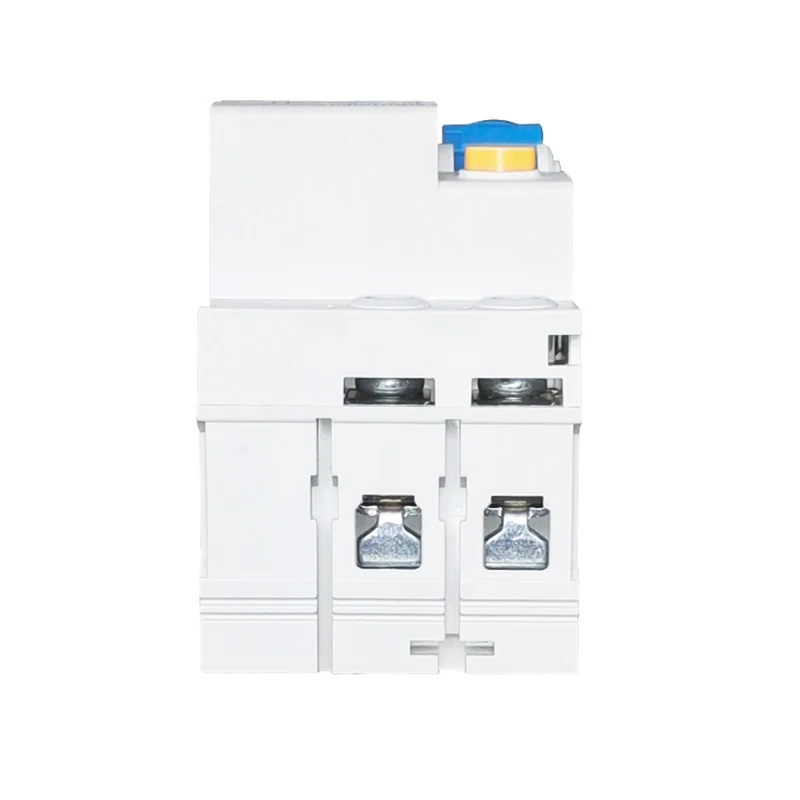

RCCB B մոդելի մնացորդային հոսանքի անջատիչ

RCCB B մոդելի մնացորդային հոսանքի անջատիչը պաշտպանում է եռաֆազ ցանցերում անընդհատ անսարքության հոսանքի դեպքում: Այն սովորաբար օգտագործվում է լիցքավորման կայանների, բժշկական ապարատների և գործիքների, կարգավորիչների և փոփոխական արագության շարժիչների, մարտկոցների լիցքավորման և ինվերտորների ոլորտում (DC)...STID-B-ը համապատասխանում է IEC/EN61-ին և IEC38/EN61-ին: ստանդարտ.

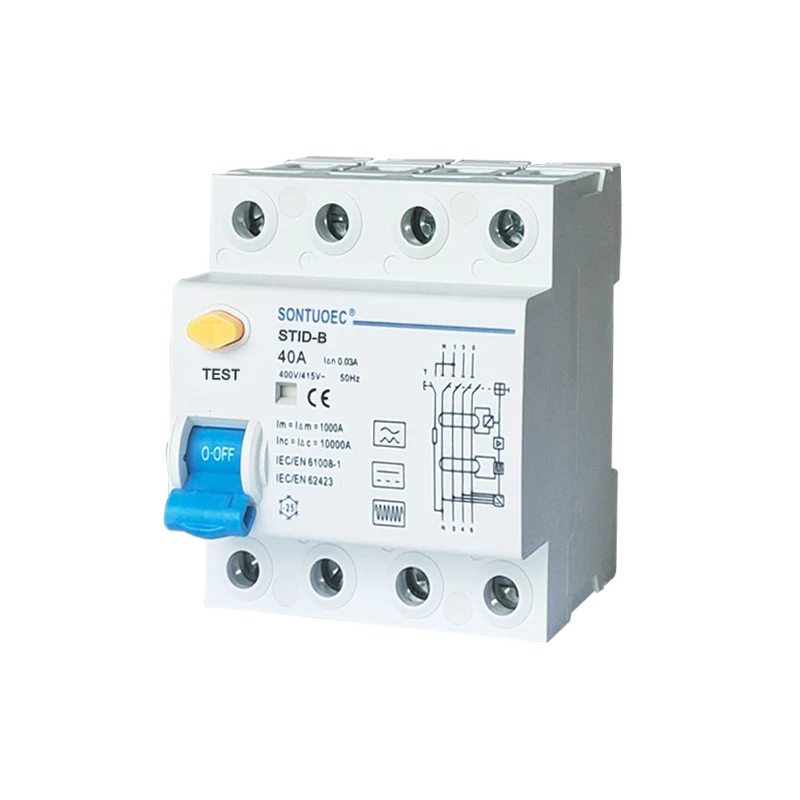

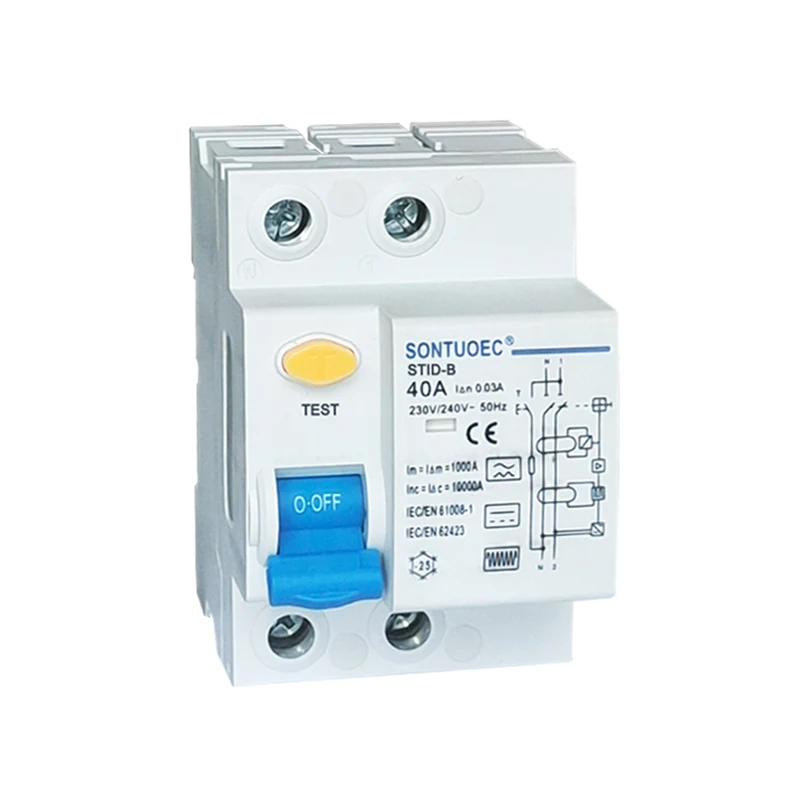

Մոդել:STID-B

Ուղարկել հարցում

ապրանքի նկարագրությունը

Էլեկտրական Առանձնահատկություն	Ստանդարտ		IEC/EN62423&IEC/EN61008-1
	Տեսակը (երկրագնդի արտահոսքի ալիքային ձևը)		B
	Գնահատված ընթացիկ In	A	25,40,63
	լեհեր	P	1P+N,3P+N
	Գնահատված լարումը Ue	V	IP+N:230/240V;3P+N:400/415V
	Գնահատված զգայունություն I n	A	0.03,0.1,0.3
	Մեկուսիչ լարման Ui	V	500
	Գնահատված մնացորդային պատրաստում և	A	500 (In=25A/40A)
	ճեղքող հզորություն I մ	A	630 (In=63A)
	Կարճ միացման հոսանք I գ	A	10000
	SCPD ապահովիչ	A	10000
	Ընդմիջման ժամանակ տակ I n	s	≤0.1
	Գնահատված հաճախականությունը	Հց	50
	Գնահատված իմպուլս դիմակայել լարման (1.2/5.0) Uimp	V	4000
Մեխանիկա I հատկանիշները	Դիէլեկտրիկ փորձարկման լարումը ind. Ֆրեդ. 1 րոպեի համար	կվ	2.5
	Աղտոտվածության աստիճանը		2
	Էլեկտրական կյանք		2000
	MechanicaIife		10000
	Անսարքության ընթացիկ ցուցիչ		Այո՛
	Պաշտպանության աստիճան		IP20
	Շրջակա միջավայրի ջերմաստիճանը (օրական միջինը 35 )	ºC	-40~+55ºC
	Պահպանման ջերմաստիճանը	ºC	-40~+70ºC

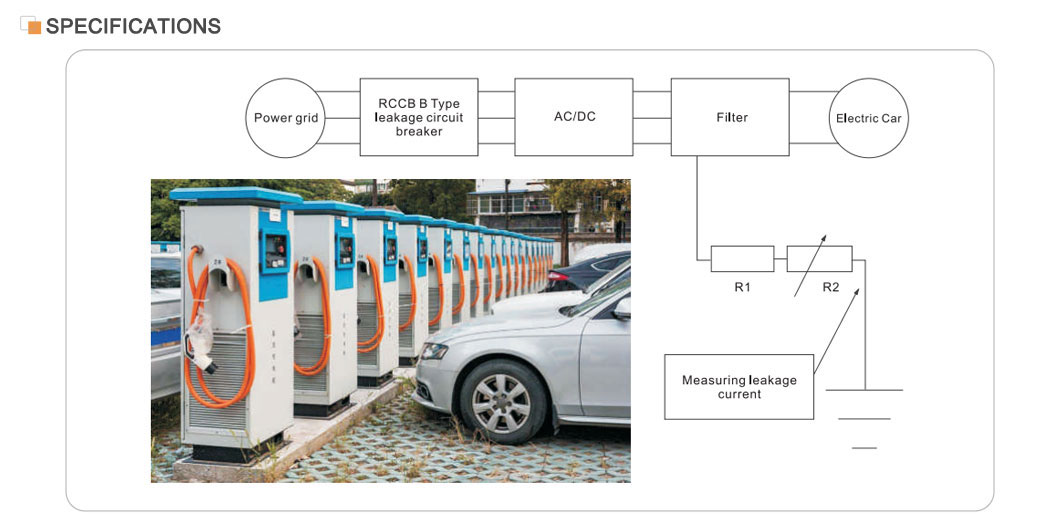

STID-B RCCB B մոդելի մնացորդային հոսանքի անջատիչ հարմար է A տիպի համար և հարմար է նաև DC մնացորդային հոսանքների հարթեցման համար, DC մնացորդային հոսանքները, որոնք կարող են առաջանալ ուղղիչ սխեմաներից և բարձր հաճախականությամբ AC մնացորդային հոսանքներից: Այն ապահովում է պաշտպանություն եռաֆազ ցանցերում շարունակական անսարքության հոսանքների դեպքում: STID-B-ն սովորաբար օգտագործվում է լիցքավորման կայանների, բժշկական սարքավորումների և գործիքների, կարգավորիչների և փոփոխական արագության շարժիչների, մարտկոցների լիցքավորիչների և ինվերտորների (DC) ոլորտներում: STID-B-ն համապատասխանում է IEC/EN61008 և IEC/EN62423 ստանդարտներին:

Հիմնական հատկանիշները

Գնահատված հոսանք՝ 40A, հարմար է ավելի մեծ ընթացիկ էլեկտրական համակարգերի համար:

Արտահոսքի պաշտպանություն. բարձր զգայունությամբ և ճշգրտությամբ այն կարող է հայտնաբերել արտահոսքի հոսանքը և շատ կարճ ժամանակում անջատել էլեկտրամատակարարումը:

Անվտանգության կատարում. համապատասխանում է միջազգային ստանդարտներին, ինչպիսիք են IEC/EN61008.1 և GB16916.1, ապահովելով արտադրանքի անվտանգությունն ու հուսալիությունը:

Կիրառման շրջանակը. Լայնորեն օգտագործվում է արդյունաբերական, առևտրային, բարձրահարկ և քաղաքացիական շենքերում՝ էլեկտրական համակարգի համապարփակ պաշտպանություն ապահովելու համար:

Գործողության սկզբունքը

RCCB B մոդելի մնացորդային հոսանքի անջատիչը հիմնված է զրոյական հաջորդականության հոսանքի տրանսֆորմատորի վրա: Յուրաքանչյուր հաղորդիչ փուլ անցնում է զրոյական հաջորդականության հոսանքի տրանսֆորմատորով, որի երկրորդական կողմը միացված է էլեկտրամագնիսական դետենտին: Նորմալ պայմաններում զրոյական հաջորդականության հոսանքի տրանսֆորմատորի միջոցով ֆազային հոսանքների վեկտորային գումարը զրո է, ուստի տրանսֆորմատորի միջոցով հոսքը զրո է, երկրորդային ելքային լարումը նույնպես զրո է, և անջատիչը չի գործի: Այնուամենայնիվ, երբ արտահոսքի հոսանքը մեծանում է և երկրորդական կողմի ելքային լարումը բարձրացնում է որոշակի մակարդակի, էլեկտրամագնիսական արձակումն ակտիվանում է, գործելու մեխանիզմը գործելու և անջատելու հոսանքի աղբյուրին միացված կոնտակտները՝ այդպիսով իրականացնելով արտահոսքի պաշտպանություն:

Ընտրություն և տեղադրում

Ընտրություն. RCCB ընտրելիս պետք է հաշվի առնել այնպիսի պարամետրեր, ինչպիսիք են անվանական լարումը, անվանական հոսանքը, արտահոսքի գործողության հոսանքը և էլեկտրական համակարգի գործողության ժամանակը: Անհրաժեշտ է նաև ընտրել համապատասխան RCCB՝ ըստ պահանջվող պաշտպանության տեսակի (օրինակ՝ անմիջական շփման պաշտպանություն կամ անուղղակի կոնտակտային պաշտպանություն):

Տեղադրում. RCCB-ը պետք է տեղադրվի էլեկտրական համակարգի մուտքային վերջում կամ ճյուղային գծի վրա՝ ապահովելու ամբողջ էլեկտրական համակարգի կամ որոշակի ճյուղային գծի ամբողջական պաշտպանությունը: Տեղադրման ժամանակ պետք է խստորեն պահպանվեն համապատասխան ստանդարտները և կոդերը՝ ապահովելու RCCB-ի պատշաճ միացումն ու հուսալի շահագործումը:
