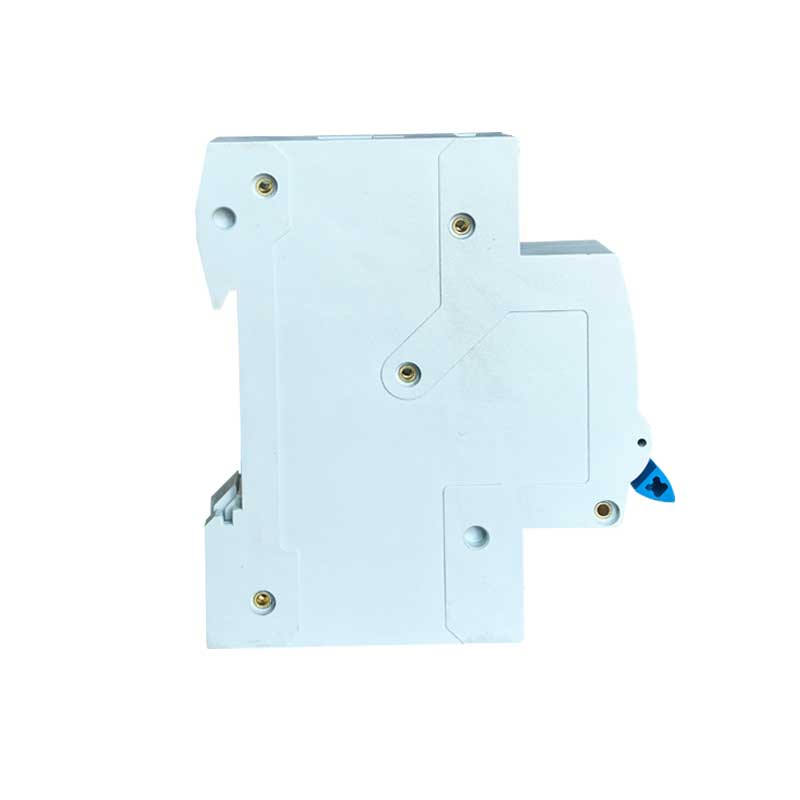

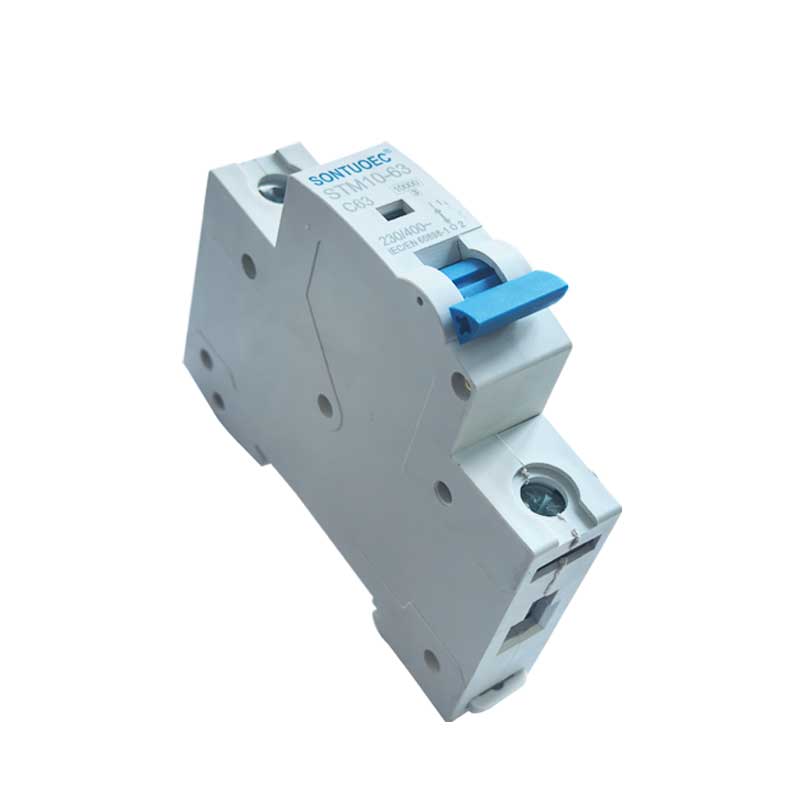

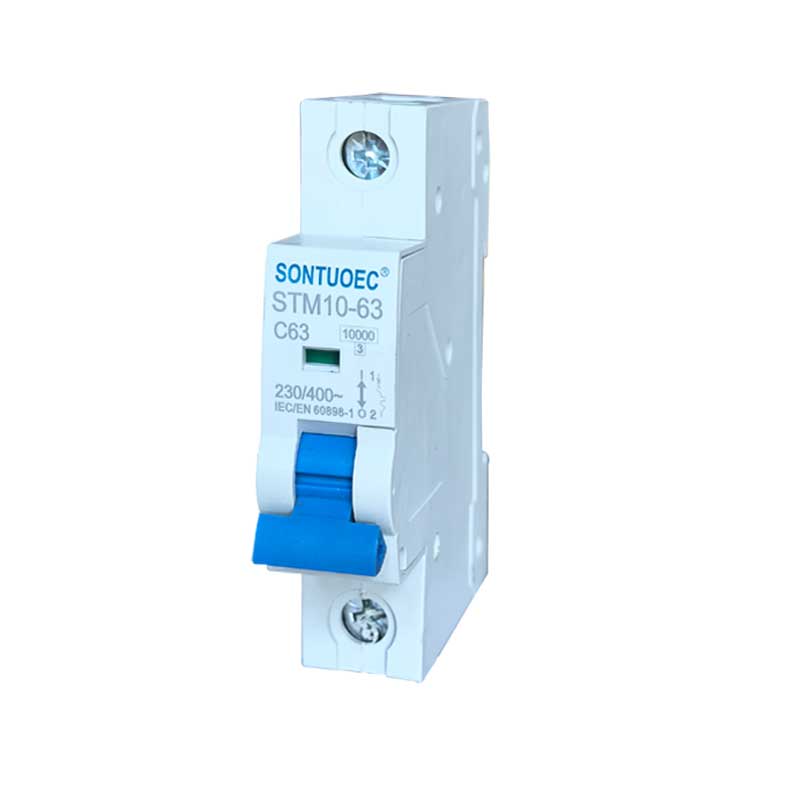

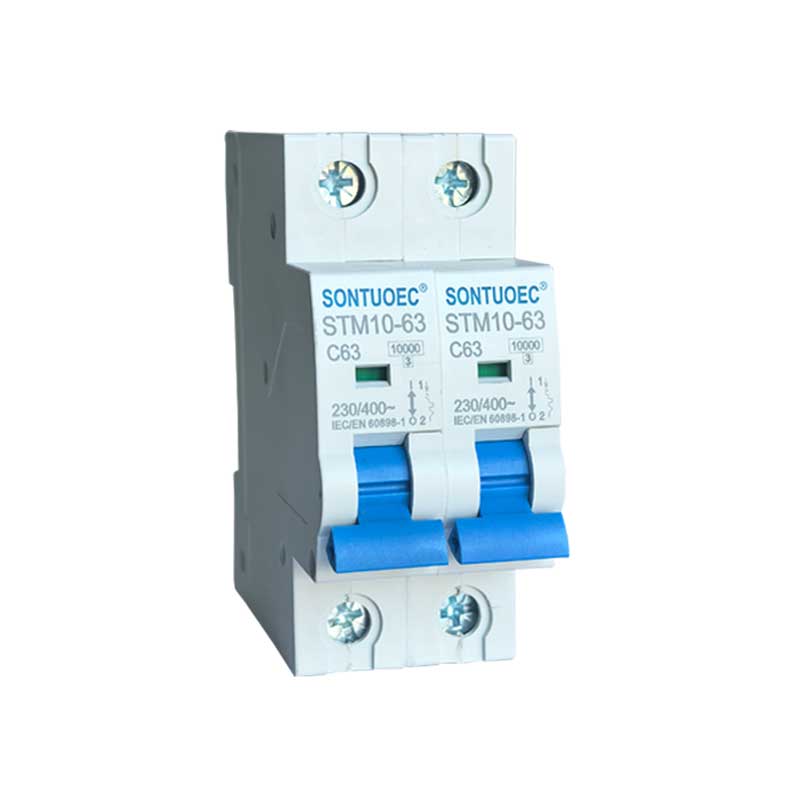

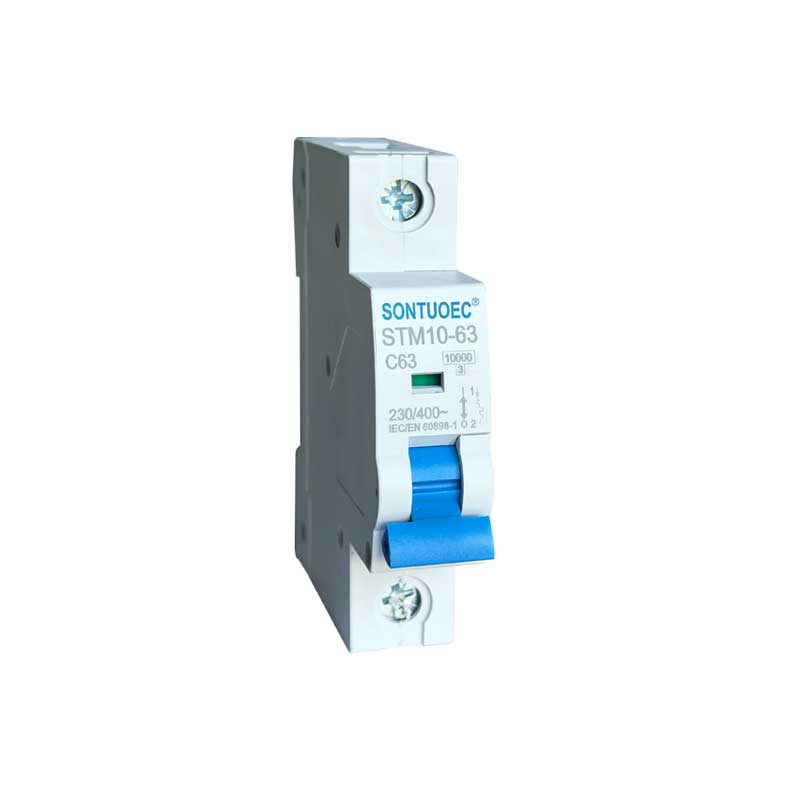

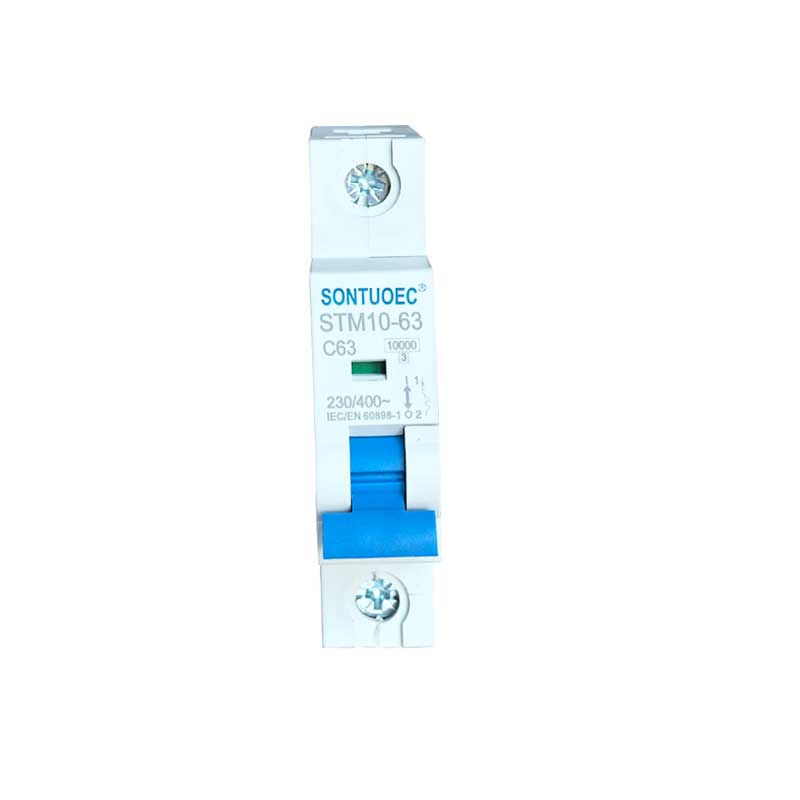

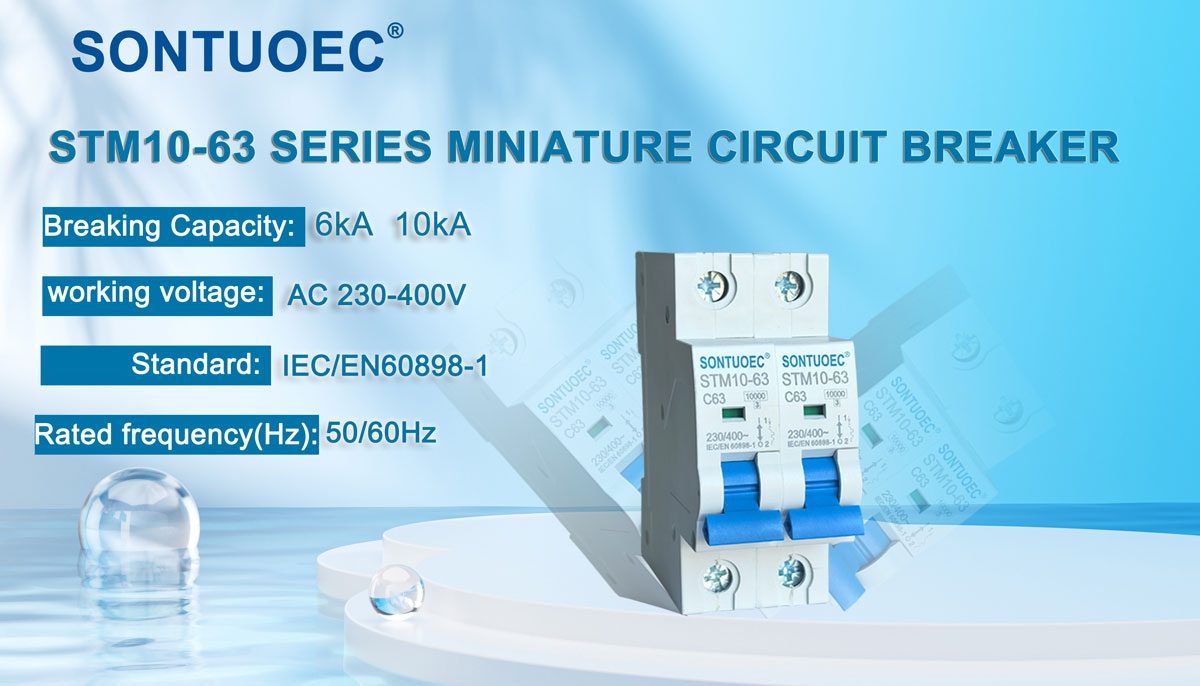

Sontuoec Factory Direct Sale MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC-ը չինացի մատակարարներից/արտադրողներից է, որը մասնագիտացած է տարբեր փոքր էլեկտրական սարքերի արտադրության մեջ STM10-63 Series բարձր ճեղքվող մանրանկարիչ անջատիչն ունի կառուցվածքի առաջադեմ, հուսալի կատարողականություն, ճեղքման բարձր հզորություն, նրբագեղ տեսք, և դրա պատյանն ու մասերը պատրաստված են հարվածային դիմադրությամբ նյութից, ուժեղ բոցավառող հատկությամբ: Հարմար է 50 կամ 60 հաճախականության, Ue 400V և ցածր, Ui 63A և ցածր էներգիայի համակարգերի համար: Այն հիմնականում կիրառվում է գրասենյակային շենքերում, բնակավայրերում, լուսավորության, էլեկտրաէներգիայի բաշխման և ծանրաբեռնվածության և սարքավորումների կարճ միացումից պաշտպանելու համար: Սովորաբար այն կարող է օգտագործվել նաև որպես էներգահամակարգի ոչ հաճախակի փոխանցում: Այն համապատասխանում է IEC60898.1 և GB10963.1 ստանդարտներին

Մոդել:STM10-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ:

	Ստանդարտ		IEC/EN 60898-1
Էլեկտրական	Գնահատված ընթացիկ In	A	1,2,4,6,10,16,20,25,32,40,50,63A
հատկանիշները	լեհեր	P	1,2,3,4
	Գնահատված լարումը Ue	V	AC 230, 400
	Մեկուսիչ լարման Ui	V	500
	Գնահատված հաճախականությունը	Հց	50/60
	Գնահատված կոտրման հզորություն	A	3000, 4500, 6000
	Գնահատված իմպուլս դիմակայել լարման (1.2/50) Uimp	V	4000
	Դիէլեկտրիկ փորձարկման լարումը ind.Freq.-ում 1 րոպե	Կվ	2
	Աղտոտվածության աստիճանը		2
	Ջերմամագնիսական արձակման հատկանիշ		B, C, D
Մեխանիկական	Էլեկտրական կյանք	t	4000
հատկանիշները	Մեխանիկական կյանք	t	10000
	Պաշտպանության աստիճան		IP20
	Կարգավորման համար հղումային ջերմաստիճան	ºC	30
	ջերմային տարր	ºC	30
	Շրջակա միջավայրի ջերմաստիճանը	ºC	-5 ~ + 40 (Հատուկ դիմում, խնդրում ենք դիմել
	(օրական միջին ≤35ºC-ով)	ºC	ջերմաստիճանի փոխհատուցման ուղղում)
	Պահպանման ջերմաստիճանը	ºC	-25~+70
Տեղադրում	Տերմինալի միացման տեսակը		Մալուխ/փին տիպի ավտոբուս
	Մալուխի վերևի/ներքևի տերմինալի չափը	մմ2	25
	Մալուխի վերևի/ներքևի տերմինալի չափը	AWG	3 հունվարի 18
	Ջերմային չափի վերև/ներքև ավտոբուսի համար	մմ2	25
	Ջերմային չափի վերև/ներքև ավտոբուսի համար	AWG	3 հունվարի 18
	Ձգող ոլորող մոմենտ	N*m	2
	Ձգող ոլորող մոմենտ	In-lbs	18
	Մոնտաժում		DIN երկաթուղով EN 60715 (35 մմ) արագ սեղմիչ սարքի միջոցով
	Միացում		Վերևից և ներքևից

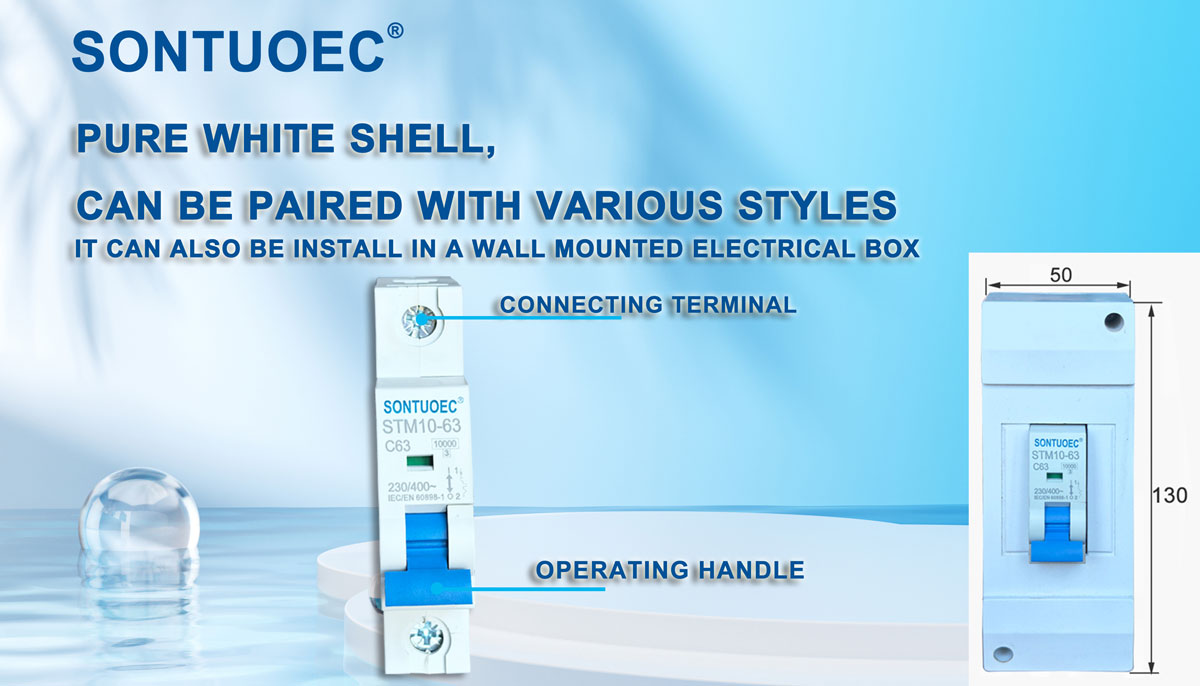

STM10-63 Miniature Circuit Breaker-ի հիմնական գործառույթները

1. Պաշտպանություն ծանրաբեռնվածությունից. Երբ միացումում հոսանքը գերազանցում է MCB-ի անվանական արժեքը, STM10-63 մանրանկարչության անջատիչն ավտոմատ կերպով կկտրի շղթան սահմանված ժամկետում՝ կանխելու շղթայի և սարքավորումների գերտաքացումը:

2. Կարճ միացումից պաշտպանություն. Երբ միացումում կարճ միացում է առաջանում, STM10-63 մանրանկարչական անջատիչը անմիջապես կկտրի միացումը՝ կանխելու կարճ միացման հոսանքը միացումը և սարքավորումները վնասելը:

3. Արտահոսքի պաշտպանություն (որոշ MCB-ներ ունեն այս գործառույթը). Արտահոսքի պաշտպանություն ունեցող MCB-ների համար, երբ միացումում արտահոսք կա, STM10-63 մանրանկարչական անջատիչը արագ կկտրի միացումը՝ անձնական անվտանգությունը պաշտպանելու համար:

MCB-ների շահագործման սկզբունքը

MCB-ները սովորաբար պարունակում են ջերմային մագնիսական կամ էլեկտրոնային ճամփորդության դետեկտոր ներսում, որն օգտագործվում է շղթայում հոսանքի փոփոխությունները հայտնաբերելու համար: Երբ հոսանքն աննորմալ է, հարվածողը գործարկում է MCB-ի անջատման մեխանիզմը, ինչի հետևանքով STB1-63 մանրանկարչական անջատիչը արագորեն կտրում է միացումը:

1. Ջերմային մագնիսական հարված: Այն օգտագործում է ջերմությունը, որն առաջանում է, երբ հոսանքն անցնում է հաղորդիչի միջով, որպեսզի գործարկվի անջատումը: Երբ հոսանքը չափազանց մեծ է, հաղորդիչը տաքանում է, ինչի հետևանքով ջերմային մագնիսական հարվածիչի ներսում բիմետալը թեքվում է, այդպիսով գործարկում է անջատման մեխանիզմը:

2. Էլեկտրոնային հարվածիչ: Այն օգտագործում է էլեկտրոնային բաղադրիչներ ընթացիկ փոփոխությունները հայտնաբերելու և անջատման մեխանիզմի գործողությունը վերահսկելու համար: Երբ աննորմալ հոսանք է հայտնաբերվում, էլեկտրոնային հարվածողն ազդանշան է ուղարկում անջատման մեխանիզմին՝ միացումն անջատելու համար:

MCB-ի կիրառման սցենարներ

MCB-ները լայնորեն օգտագործվում են բնակելի, առևտրային և արդյունաբերական տարածքների էլեկտրական համակարգերում՝ պաշտպանելու սխեմաները և սարքավորումները աննորմալ հոսանքների հետևանքով առաջացած վնասներից: Դրանք սովորաբար տեղադրվում են բաշխիչ տուփերում, բաշխիչ վահանակներում կամ կառավարման պահարաններում և օգտագործվում են որպես շղթայի հիմնական անջատիչ կամ ճյուղային անջատիչ:

MCB-ների ընտրություն և տեղադրում

1. Ընտրություն. MCB-ներ ընտրելիս պետք է հաշվի առնել այնպիսի գործոններ, ինչպիսիք են շղթայի անվանական հոսանքը, լարման մակարդակը, պաշտպանության բնութագրերը և արդյոք պահանջվում է արտահոսքի պաշտպանություն: Կարևոր է նաև ապահովել, որ ընտրված STB1-63 մանրանկարչական անջատիչը համապատասխանում է էլեկտրական անվտանգության տեղական ստանդարտներին և կանոնակարգերին:

2. Տեղադրում. STB1-63 մանրանկարչության անջատիչները պետք է տեղադրվեն չոր, օդափոխվող միջավայրում, առանց քայքայիչ գազերի և ապահովեն, որ այն ճիշտ և ապահով միացված է: Տեղադրման ընթացքում պետք է պահպանվեն էլեկտրական անվտանգության համապատասխան կանոնակարգերը և շահագործման ընթացակարգերը:
