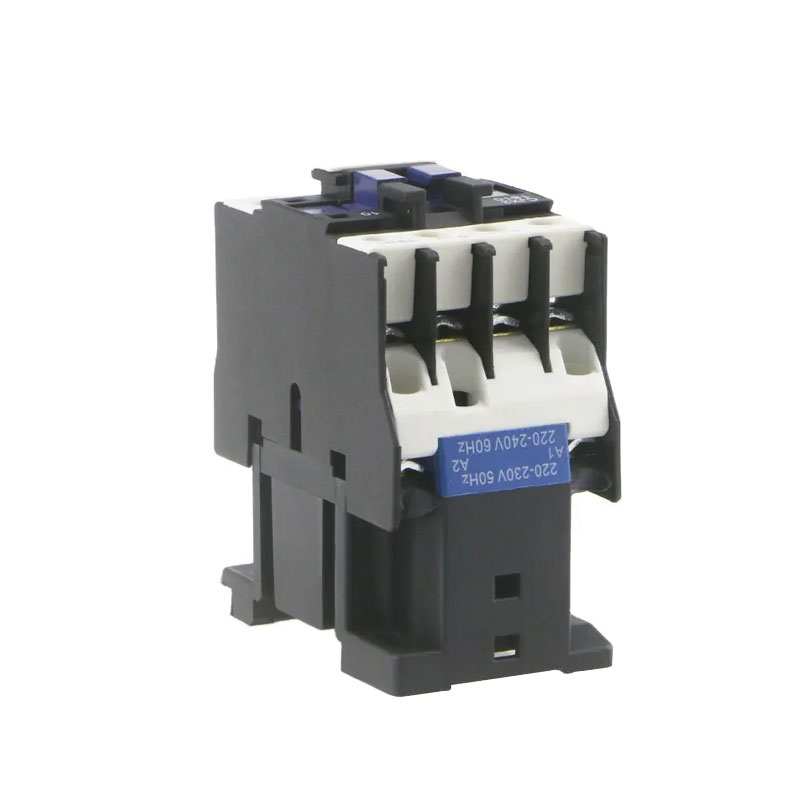

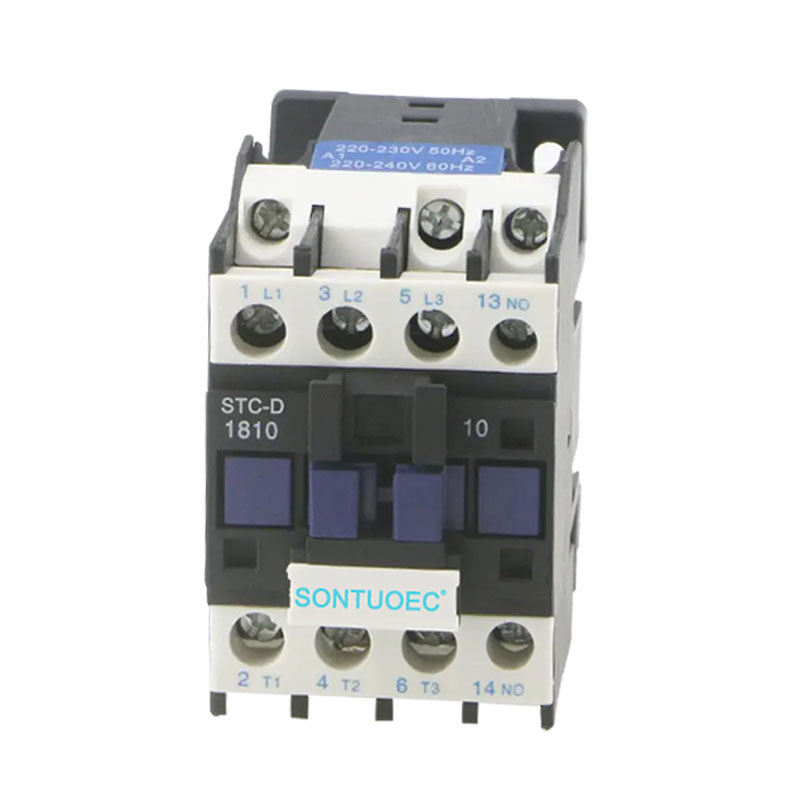

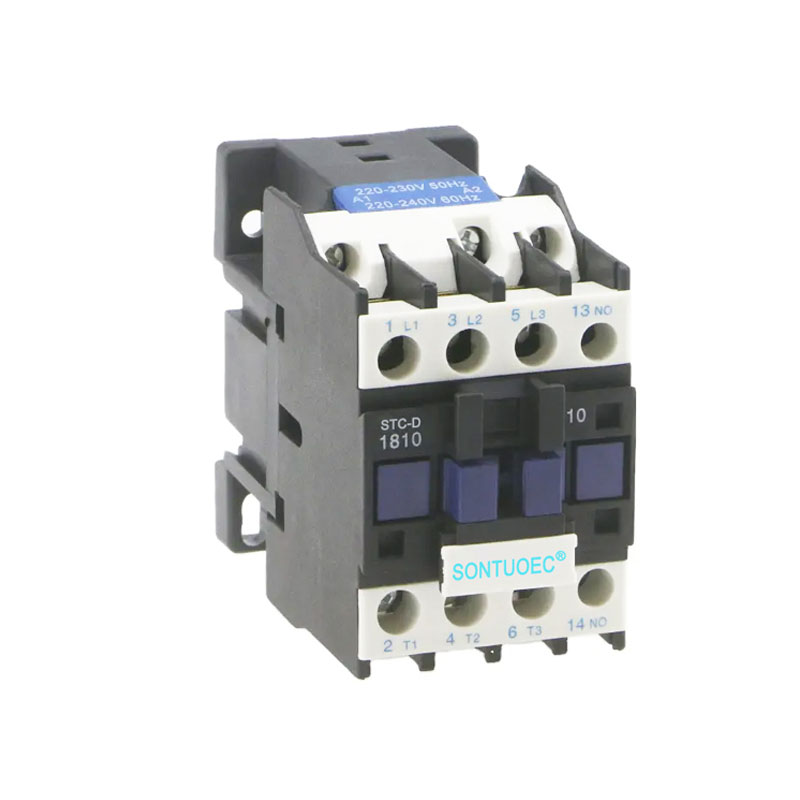

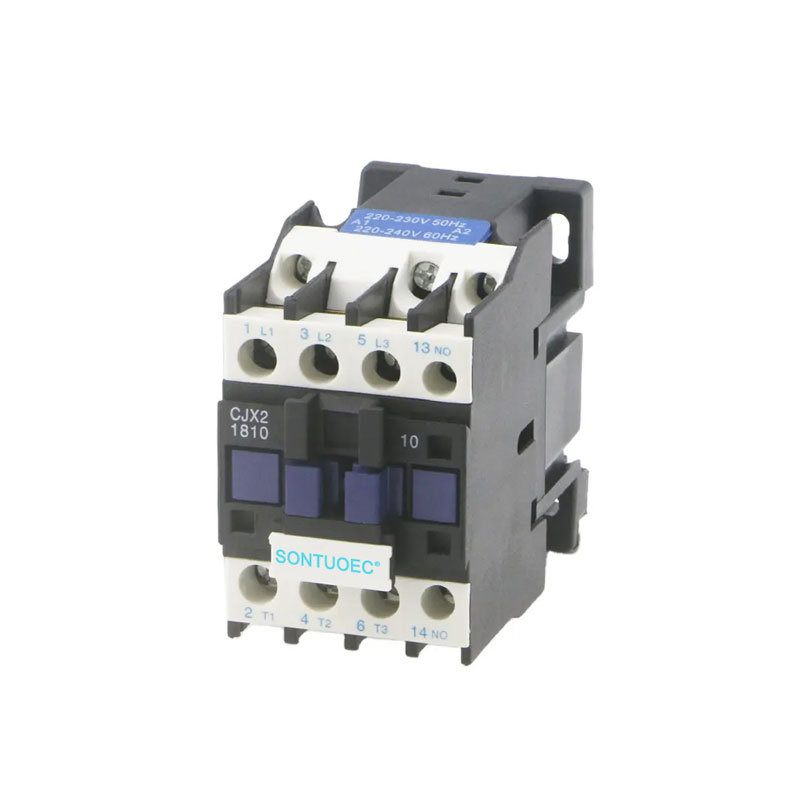

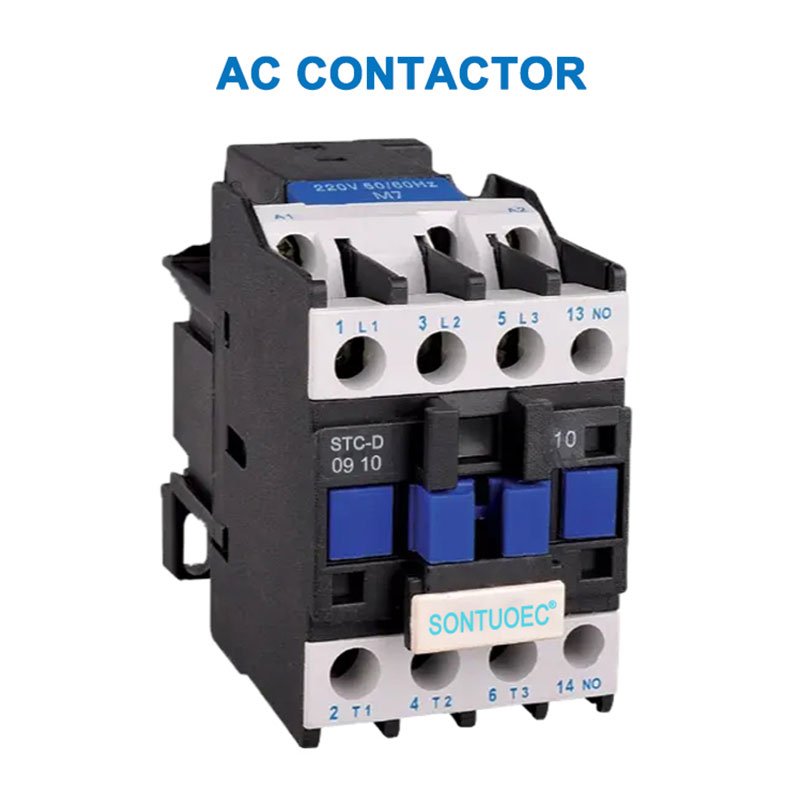

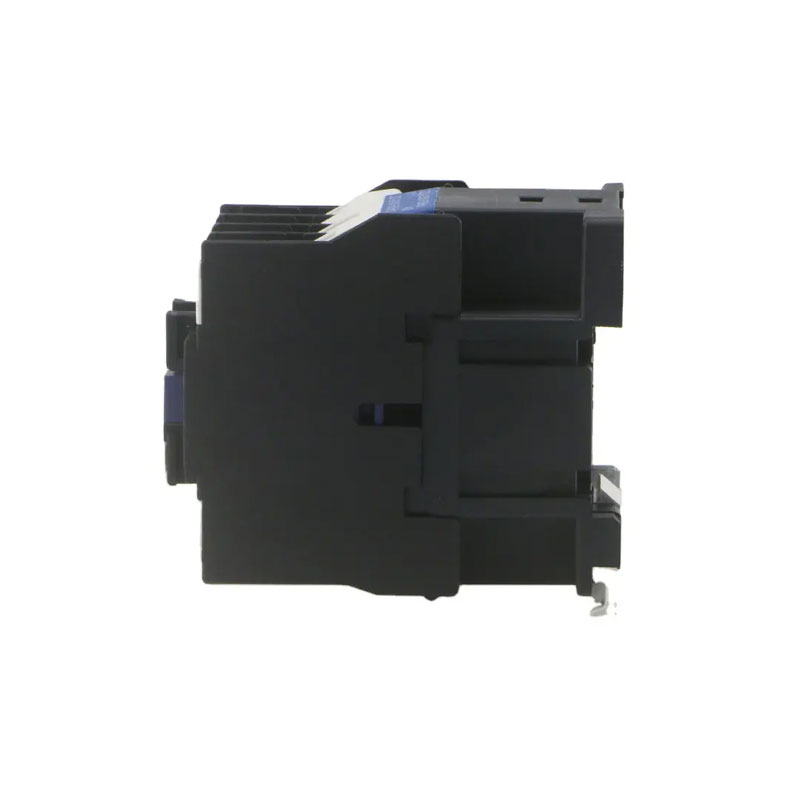

STC-D AC կոնտակտոր

STC-D AC Contactor-ը էլեկտրական բաղադրիչ է, որն օգտագործվում է AC սխեմաները հեռակառավարման և հաճախակի միացնելու կամ անջատելու համար: Այն հիմնականում օգտագործվում է էլեկտրական էներգիայի համակարգերում սխեմաների բացման և վերահսկման և արդյունաբերական ավտոմատացման շարժիչների, լուսավորության և այլ էլեկտրական բեռների հեռակառավարման համար: Փոխարինվող հոսանքի (AC) կոնտակտորը, այսինքն՝ STC-D AC կոնտակտորը, կարևոր էլեկտրական կառավարման սարքավորում է, որն անփոխարինելի դեր է խաղում էլեկտրաէներգիայի համակարգերի և արդյունաբերական ավտոմատացման ոլորտում:

Մոդել:STC-D

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեսակ		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Գնահատված աշխատանքային հոսանք (A)	AC3	9	12	18	25	32	40	50	65	80	95
Գնահատված աշխատանքային հոսանք (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 փուլային հզորության ստանդարտ գնահատականներ շարժիչներ 50/60 Հց կատեգորիայի AC-3	220/230 Վ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 Վ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 Վ	4	5.5	9	11	15	22	25	37	45	45
	500 Վ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 Վ	5.5	7.5	10	15	18.5	30	33	37	45	55
Գնահատված ջերմային հոսանք (A)		20	20	32	40	50	60	80	80	125	125
Էլեկտրական կյանք	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Էլեկտրական կյանք	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Մեխանիկական կյանք (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Կոնտակտների քանակը	3P+NO					3P+NC+NO
Կոնտակտների քանակը	3P+NC					3P+NC+NO

Կառուցվածքը և աշխատանքի սկզբունքը

Կառուցվածքը. STC-D AC Contactor-ը հիմնականում բաղկացած է էլեկտրամագնիսական համակարգից (ներառյալ երկաթե միջուկը, կծիկը և կարճ միացման օղակը և այլն), կոնտակտային համակարգից (ներառյալ հիմնական կոնտակտը և օժանդակ կոնտակտը) և աղեղը մարելու սարքը:

Աշխատանքային սկզբունք. Երբ STC-D AC կոնտակտորի կծիկը միացված է, երկաթի միջուկը առաջացնում է մագնիսական դաշտ, որը ձգում է խարիսխը և մղում կոնտակտներին գործելու, այնպես որ հիմնական կոնտակտները և օժանդակ կոնտակտները փակվում կամ անջատվում են՝ այդպիսով վերահսկելով շղթայի միացումն ու անջատումը: Աղեղների մարման սարքն օգտագործվում է աղեղը մարելու համար, երբ կոնտակտներն անջատված են՝ կոնտակտները վնասից պաշտպանելու համար:

STC-D AC Contactor

Տեսակներ և բնութագրեր

1.Տեսակները:

STC-D AC կոնտակտորները կարող են դասակարգվել մի շարք տեսակների՝ ըստ դրանց օգտագործման և կատարողականի, ինչպիսիք են արդյունաբերական կոնտակտորները, շենքերի և կենցաղային կոնտակտորները: Ընդհանուր մոդելները ներառում են CJ շարքը (օրինակ՝ CJX2 սերիա, CJ20 սերիա, CJT1 սերիա), ինչպես նաև ABB, Siemens, Schneider և այլ ապրանքանիշերի սերիական ապրանքներ:

2. Առանձնահատկություններ.

Հուսալի աշխատանք. STC-D AC կոնտակտորներն ունեն աշխատանքի բարձր հուսալիություն և կայունություն և կարող են դիմակայել մեծ հոսանքներին և լարումներին:

Կայուն կատարում. նրա կոնտակտային համակարգը պատրաստված է բարձրորակ նյութերից՝ լավ էլեկտրական հաղորդունակությամբ և բարձր ջերմաստիճանի քայքայումից դիմադրությամբ:

Հարմարավետ սպասարկում. STC-D AC կոնտակտորներն ունեն կոմպակտ կառուցվածք և հեշտ են տեղադրվում և պահպանվում:

Կիրառման սցենարներ

STC-D AC Contactors-ն ունեն լայն կիրառություն էներգահամակարգերում, արդյունաբերական ավտոմատացման, շենքերի և կենցաղային էլեկտրատեխնիկայում: Օրինակ, էներգահամակարգում այն կարող է օգտագործվել շարժիչի մեկնարկի կանգառը և ուղղության հակադարձումը վերահսկելու համար. Արդյունաբերական ավտոմատացման մեջ այն կարող է օգտագործվել արտադրական գծում տարբեր էլեկտրական սարքավորումների մեկնարկային կանգառը վերահսկելու համար. շենքում և կենցաղային էլեկտրականության մեջ այն կարող է օգտագործվել սարքավորումների միացումը/անջատումը վերահսկելու համար, ինչպիսիք են լուսավորությունը և օդորակումը:
