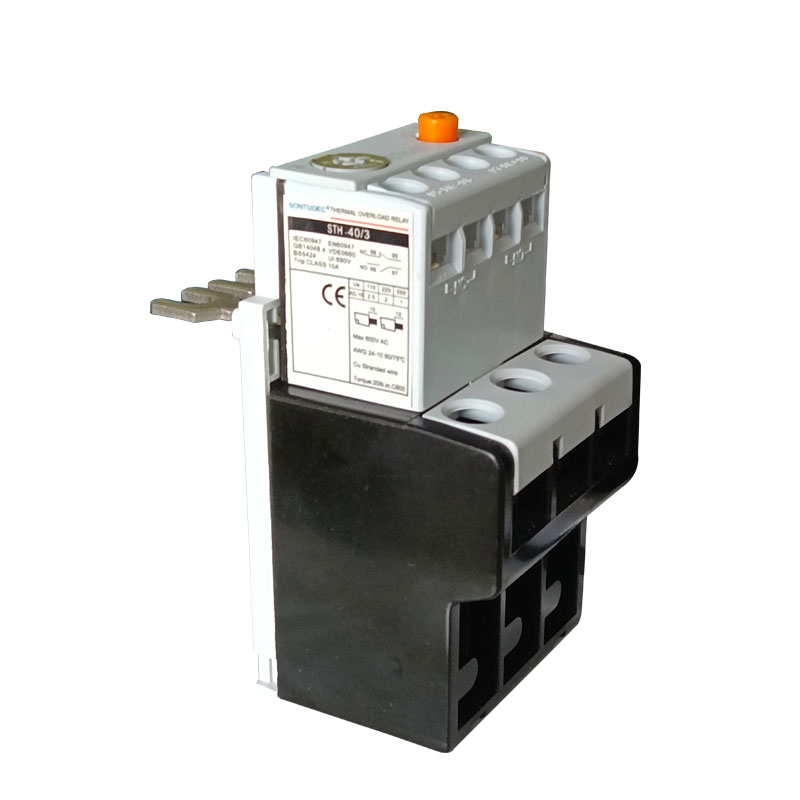

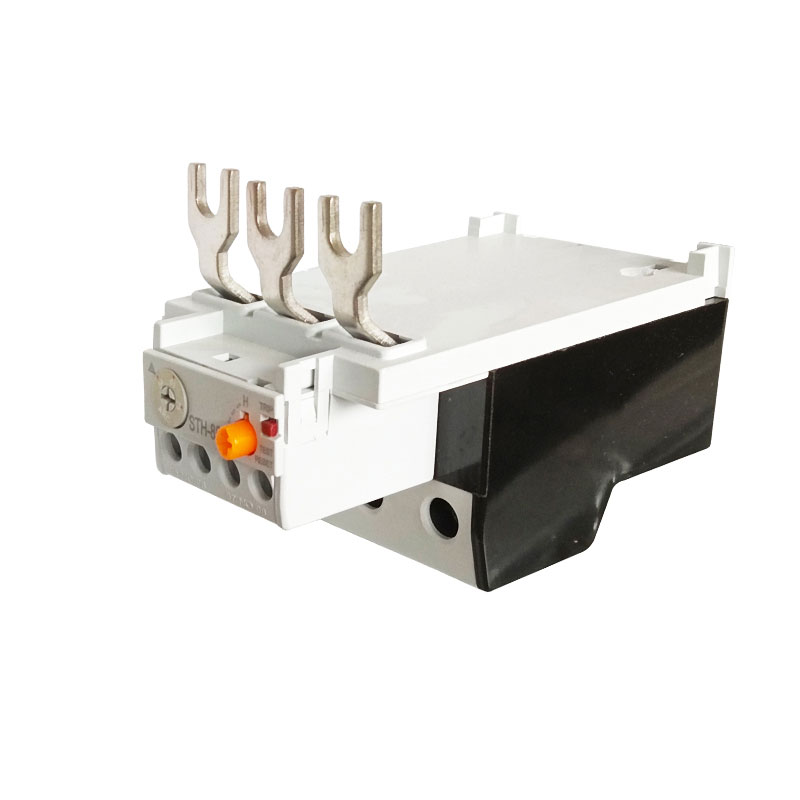

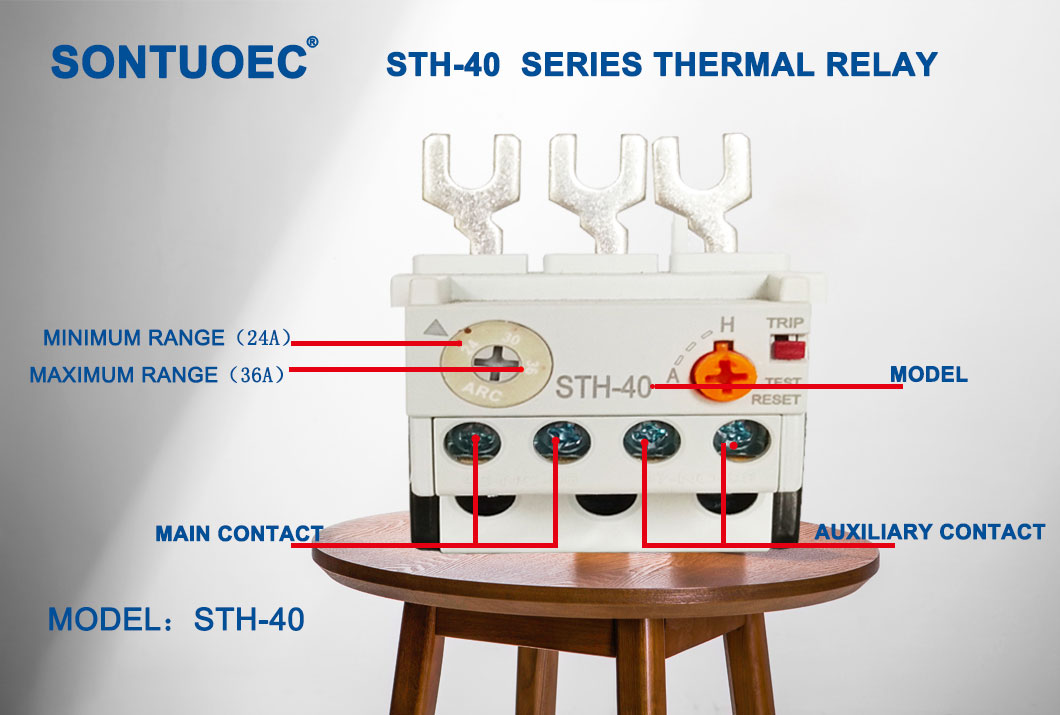

STH-40 սերիայի ջերմային գերբեռնված ռելե

STH-40 սերիայի ջերմային գերբեռնված ռելեը հարմար է AC 50/60 HW շրջանների համար, գնահատված գործառնական լարման մինչեւ 660 Վ: Եվ դա կարող է իրականացնել ծանրաբեռնվածության եւ փուլային ձախողման պաշտպանության գործառույթը AC շարժիչի համար: Այս ապրանքը համապատասխանում է GB14048.4, IEC60947-4-1 ստանդարտ:

Մոդել:STH-40

Ուղարկել հարցում

ապրանքի նկարագրությունը

Հիմնական տեխնիկական պարամետր.

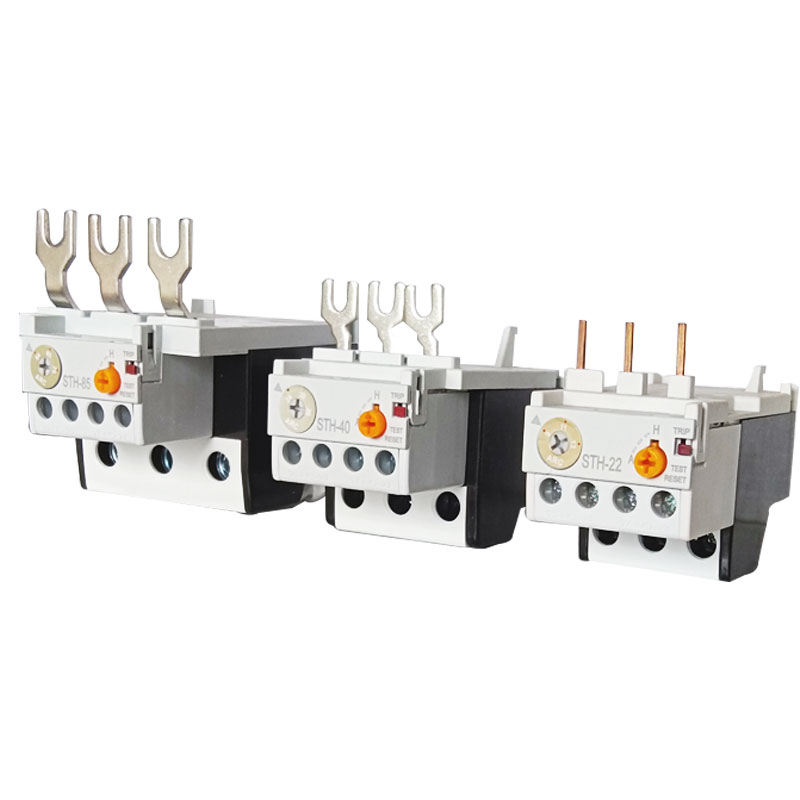

Մոդել	Ընթացք	Հարմար է Կոնտակտորներ
STH-22/3	0.4-63A	GMC-9 ~ 22
STH-22/3	0.63-1 ա	GMC-9 ~ 22
STH-22/3	1-1,6 ա	GMC-9 ~ 22
STH-22/3	1.6-2.5 ա	GMC-9 ~ 22
STH-22/3	2.5-4 ա	GMC-9 ~ 22
STH-22/3	4-6 ա	GMC-9 ~ 22
STH-22/3	5-8 ա	GMC-9 ~ 22
STH-22/3	6-9 ա	GMC-9 ~ 22
STH-22/3	7-10 ա	GMC-12 ~ 22
STH-22/3	9-13 ա	GMC-12 ~ 22
STH-22/3	12-18 ա	GMC-18 ~ 22
STH-22/3	16-22 ա	GMC-22
STH-40/3	18-26 ա	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40 ա	GMC-40
Sth-85/3	34-50 ա	GMC-50 ~ 85
Sth-85/3	45-65a	GMC-50 ~ 85
Sth-85/3	54-75A	GMC-65 ~ 85
Sth-85/3	63-85A	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Հիմնական գործառույթները

Շարժիչի պաշտպանություն. Mal երմային ծանրաբեռնված ռելեի հիմնական գործառույթը շարժիչը կանխելու համար բեռնափոխադրվելուց ծանրաբեռնվածության պատճառով: Երբ շարժիչը ծանրաբեռնված է, ջերմային ծանրաբեռնված ռելեը ժամանակին կտրելու է էլեկտրամատակարարումը `կանխելու համար շարժիչը այրվում է գերտաքացման պատճառով:

Էլեկտրահաղորդման գծերի պաշտպանություն. Բացի շարժիչը պաշտպանելուց, ջերմային ծանրաբեռնված ռելեակը կարող է նաեւ պաշտպանել էլեկտրագծերը: Երբ շարժիչը ծանրաբեռնված է, դրա հոսանքը կավելանա, ինչը կարող է հանգեցնել էլեկտրագծերի գերտաքացման եւ հալման: Ներկայիս փոփոխությունը հայտնաբերելով, ջերմային ծանրաբեռնվածության ռելեը որոշում է, թե արդյոք անհրաժեշտության դեպքում էլեկտրահաղորդման գիծը ծանրաբեռնված է եւ կտրում է էլեկտրամատակարարումը:

Բարելավել էներգետիկ համակարգի անվտանգությունը. Mal երմային ծանրաբեռնված ռելեակը կարող է արդյունավետորեն կանխել շարժիչային եւ էլեկտրահաղորդման վնասը, դրանով իսկ նվազեցնելով էլեկտրաէներգիայի համակարգի ձախողման տոկոսադրույքը եւ բարելավելով էլեկտրաէներգիայի համակարգի անվտանգությունը:

Գործողության սկզբունքը

Mal երմային ծանրաբեռնված ռելեի գործառնական սկզբունքը հիմնականում հիմնված է ներկայիս ջերմային էֆեկտի եւ ջերմաստիճանի զգայուն հատկությունների վրա: Երբ ծանրաբեռնվածությունը տեղի է ունենում շարժիչի մեջ, ընթացիկ աճը մեծանում է, պատճառելով ավելի շատ ջերմություն ջերմային ծանրաբեռնված ռելեի ջեռուցման տարրում: Այս ջերմությունը փոխանցվում է Bimetal- ին, որը թեքվում է, երբ ջեռուցվում է, քանի որ այն պատրաստված է երկու համաձուլվածքից `գծային ընդլայնման գործակիցների մեծ տարբերություններով: Երբ բիմմետալը թեքվում է որոշակի չափով, այն կբերի էլեկտրամագնիսական կծիկ, որն ուժի մեջ է մտնելու, որն էլ իր հերթին կկիրառի շփումները `շարժիչի էլեկտրամատակարարումը գործելու եւ կտրելու համար:

Դիմումի շրջանակը

Ther երմային ծանրաբեռնված ռելեը սովորաբար օգտագործվում է AC 50 ժը 50 Հցանքով, 660 վ-ի գնահատված լարման միջոցով եւ 0,1 ~ 630A- ի հոսանքի գնահատման լարման եւ հիմնականում օգտագործվում է եռաստիճան AC շարժիչների պաշտպանության գերբեռնվածության եւ փուլային ընդմիջման համար: Այն կարող է օգտագործվել նաեւ AC- ի հարմարեցված AC կոնգրոնով ստարտափ ձեւավորելու համար `շարժիչի համապարփակ պաշտպանություն տրամադրելու համար:

Ապրանքի առանձնահատկությունները

Պարզ կառուցվածքը. Այս ջերմային ծանրաբեռնվածության ռելեը սովորաբար ընդունում է համեմատաբար պարզ կառուցվածքային ձեւավորում, հեշտացնելով տեղադրել եւ օգտագործել:

Լրիվ ներկայացված. Բացի ծանրաբեռնվածության հիմնական պաշտպանության գործառույթից, այն ունի նաեւ փուլային ընդմիջման փուլային պաշտպանության եւ ջերմաստիճանի փոխհատուցման գործառույթներ:

Low ածր գին. Մեքենաների պաշտպանության այլ սարքերի համեմատ, ջերմային ծանրաբեռնված ռելեի գինը համեմատաբար ցածր է, ինչը նվազեցնում է օգտագործողների գնման արժեքը:

Կայուն գործողության կատարում. Քանի որ այն ընդունում է երկկողմանի, որպես զգայուն տարր, դրա գործողության կատարումը կայուն է եւ հուսալի:

STH-40 Series Thermal Overload Relay
