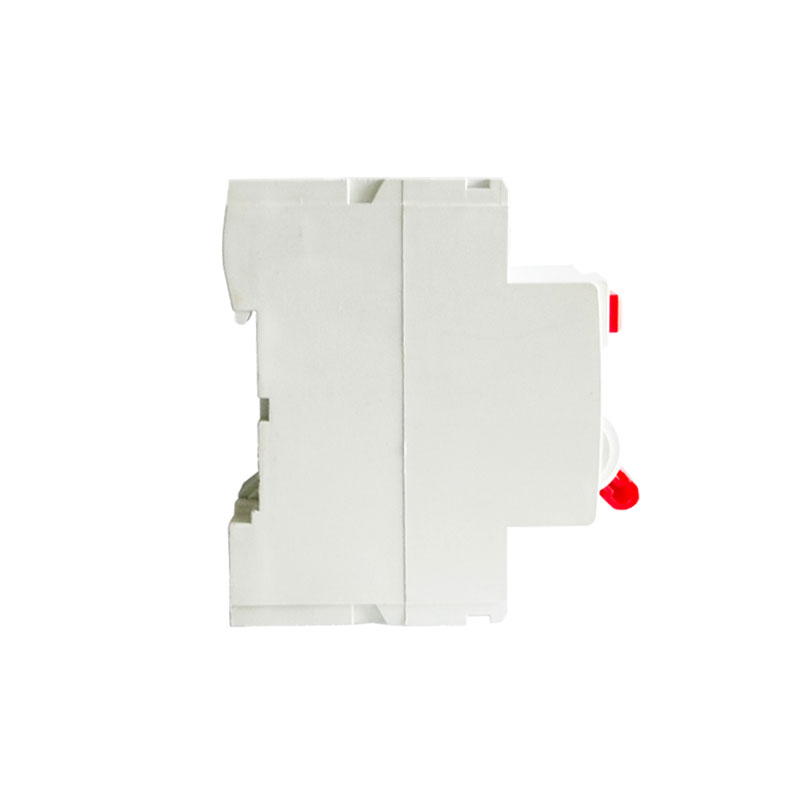

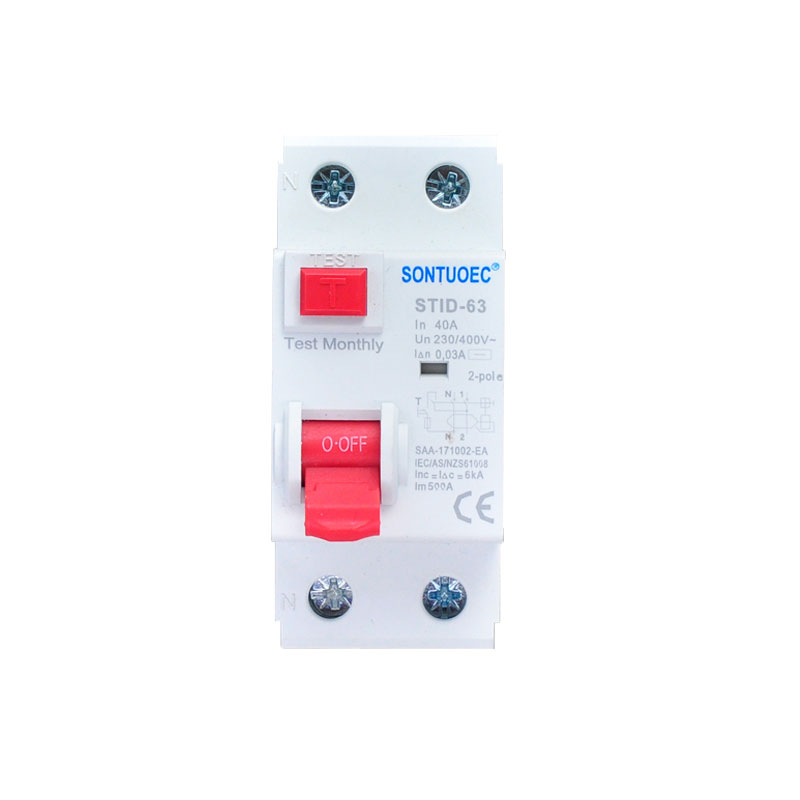

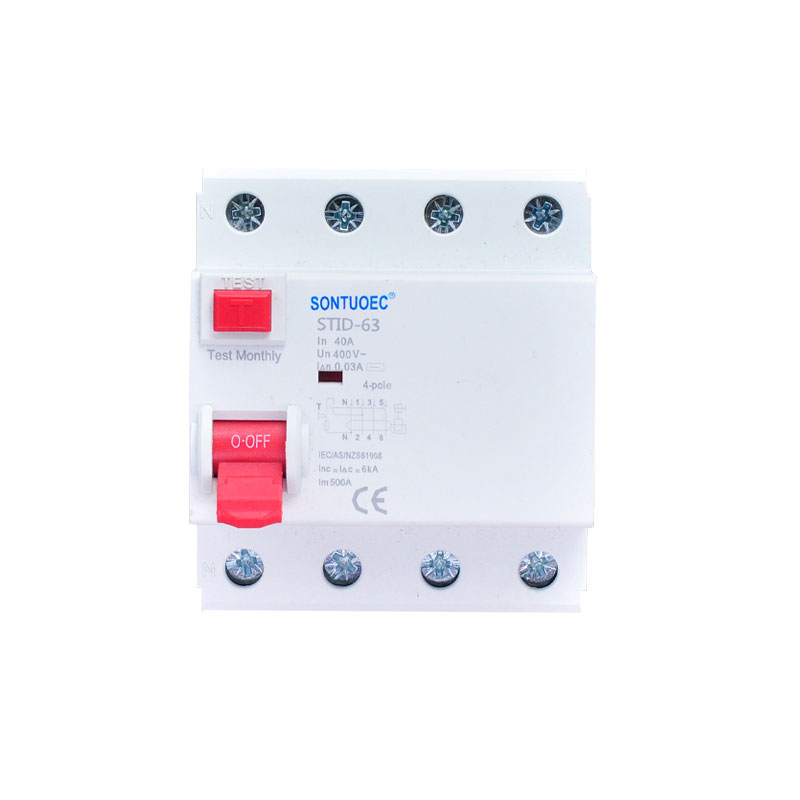

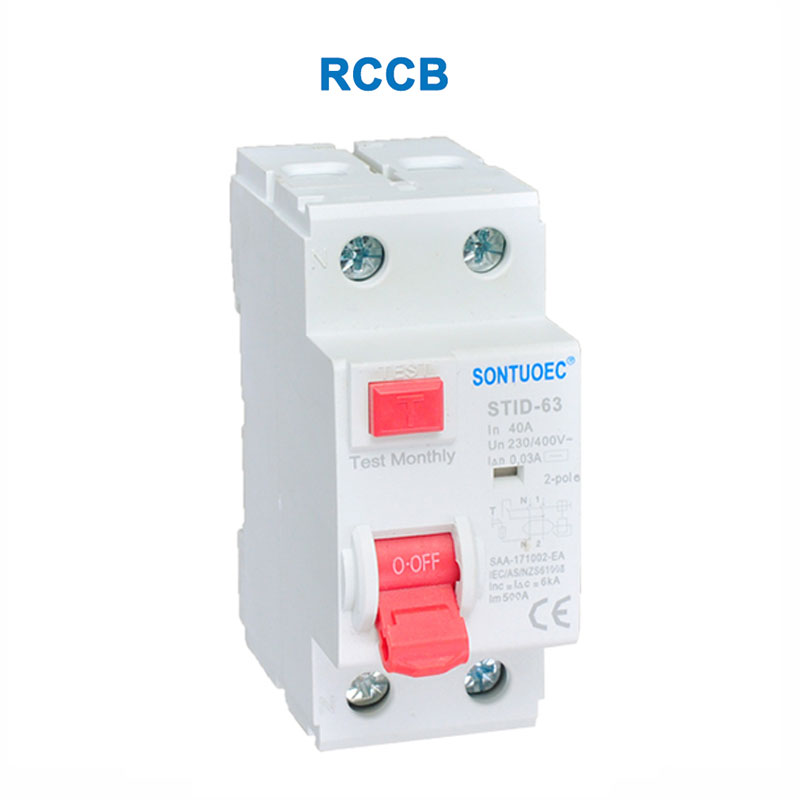

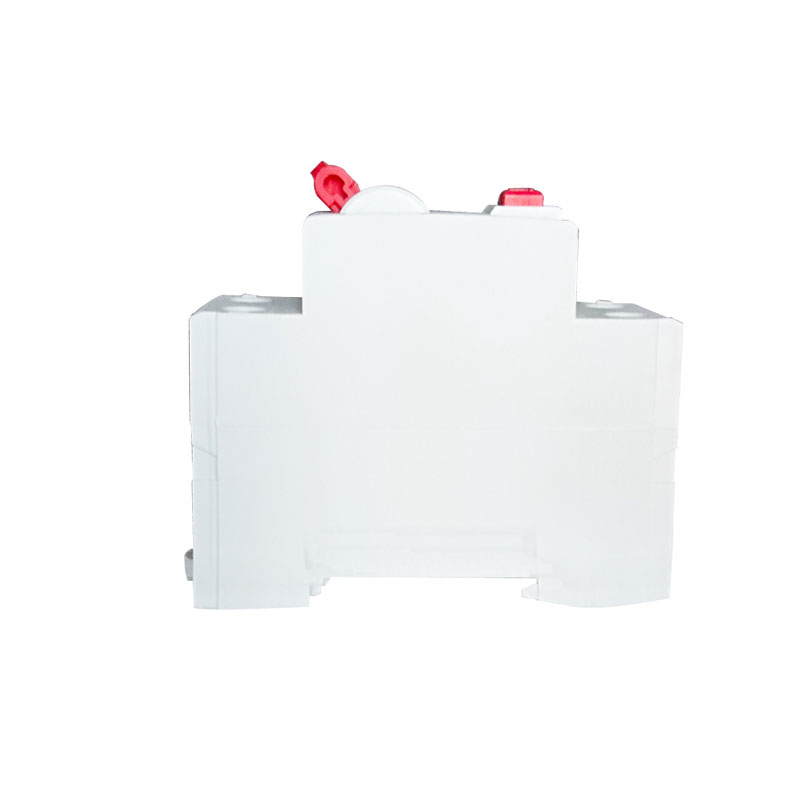

STID-63 RCCB

STID-63 RCCB, լրիվ անվանումը Residual Current Circuit Breaker (STID-63 RCCB), էլեկտրական անվտանգության սարք է, որը հատուկ նախագծված է էլեկտրական հրդեհների և էլեկտրահարման վթարները կանխելու համար: Այն հիմնականում վերահսկում է միացումում մնացորդային հոսանքը, այսինքն՝ տարբերությունը հրդեհային գծի հոսանքի և զրոյական գծի միջև: Երբ այս տարբերությունը (սովորաբար առաջանում է արտահոսքի հետևանքով) գերազանցում է նախադրված արժեքը, STID-63 RCCB-ն ավտոմատ կերպով կկտրի միացումը շատ կարճ ժամանակահատվածում՝ այդպիսով պաշտպանելով անձնական անվտանգությունը և սարքավորումը վնասից:

Մոդել:STID-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ռեժիմ	Էլեկտրամագնիսական տեսակ, Էլեկտրոնային տեսակ
ՍՏԱՆԴԱՐՏ	IEC61008-1
Մնացորդային հոսանքի բնութագրերը	A, և g, s
բեւեռ	2P 4P
Գնահատված պատրաստման և կոտրելու հզորությունը	500A (In = 25A 40A) կամ 630A (In = 63A)
Գնահատված հոսանք (A)	16,25,40,63Ա
Գնահատված հաճախականություն (Հց)	50/60
Գնահատված լարումը	AC 230(240)400(415) Գնահատված հաճախականությունը՝ 50/60Հց
Գնահատված մնացորդային գործառնական հոսանք I/n(A)	0.03, 0.1, 0.3, 0.5;
Գնահատված մնացորդային ոչ գործառնական հոսանք I ոչ	0.5I n
Գնահատված պայմանական կարճ միացման հոսանքը Inc	6KA
Գնահատված պայմանական մնացորդային կարճ միացում Հոսանք I Ac	6KA
Պաշտպանության դաս	IP20
Սիմետրիկ DIN ռելսի 35 մմ վահանակի վրա

STID-63 RCCB-ի հիմնական գործառույթները

Պաշտպանություն արտահոսքից. STID-63 RCCB-ի հիմնական գործառույթն է հայտնաբերել մնացորդային հոսանքը միացումում և արագ անջատել միացումը, երբ հայտնաբերվի արտահոսք: Մնացորդային հոսանքները սովորաբար առաջանում են սարքավորումների վնասված մեկուսացման, կոտրված լարերի կամ մարդկանց էլեկտրահարվելու պատճառով:

Անձնական անվտանգության պաշտպանություն. արագորեն անջատելով արտահոսքի միացումը՝ STID-63 RCCB-ն կարող է արդյունավետորեն կանխել էլեկտրահարման վթարները և պաշտպանել անձնակազմի կյանքը:

Էլեկտրական հրդեհի կանխարգելում. Էլեկտրաէներգիայի արտահոսքը կարող է հանգեցնել շղթայի գերտաքացման, որն իր հերթին կարող է հանգեցնել հրդեհի, իսկ STID-63 RCCB-ի արագ անջատման գործառույթն օգնում է կանխել նման էլեկտրական հրդեհները:

STID-63 RCCB-ի շահագործման սկզբունքը

STID-63 RCCB-ը պարունակում է ներքին մնացորդային հոսանքի տրանսֆորմատոր՝ շղթայում մնացորդային հոսանքը հայտնաբերելու համար: Երբ մնացորդային հոսանքը գերազանցում է նախադրված արժեքը, տրանսֆորմատորը գործարկում է STID-63 RCCB-ի ներսում անջատման մեխանիզմը, ինչի հետևանքով այն արագորեն անջատում է միացումը:

1. Մնացորդային հոսանքի տրանսֆորմատոր. սովորաբար օղակաձեւ երկաթյա միջուկ է, որը փաթաթվում է կրակի շուրջը և շղթայի զրոյական լարերը: Երբ Հրդեհի և Զրո լարերի միջև առկա է հոսանքի անհավասարակշռություն (այսինքն կա մնացորդային հոսանք), տրանսֆորմատորը զգում է այս անհավասարակշռությունը և առաջացնում է մագնիսական հոսք:

2. Միացման մեխանիզմ. Երբ տրանսֆորմատորը հայտնաբերում է մնացորդային հոսանք, որը գերազանցում է նախադրված արժեքը, այն գործարկում է անջատման մեխանիզմը: Անջատման մեխանիզմը կարող է լինել էլեկտրամագնիս, մեխանիկական զսպանակ կամ այլ տեսակի մեխանիզմ, որն օգտագործվում է միացումն արագ անջատելու համար:

STID-63 RCCB

STID-63 RCCB-ի առանձնահատկությունները

Բարձր զգայունություն. STID-63 RCCB-ն կարող է արագ հայտնաբերել փոքր արտահոսքի հոսանքը և շատ կարճ ժամանակում անջատել միացումը:

Բարձր հուսալիություն. Խիստ փորձարկումներից և հավաստագրումից հետո STID-63 RCCB-ներն ունեն բարձր հուսալիություն և կայունություն և կարող են կայուն գործել երկար ժամանակ:

Հեշտ է տեղադրվում և պահպանվում. STID-63 RCCB սովորաբար ընդունում է մոդուլային դիզայն, հեշտ է տեղադրվում և պահպանվում:

Պաշտպանության լայն շրջանակ. STID-63 RCCB-ները հարմար են էլեկտրական համակարգերի լայն շրջանակի համար՝ ներառյալ բնակելի, առևտրային և արդյունաբերական:

STID-63 RCCB-ի կիրառման սցենարներ

STID-63 RCCB-ները լայնորեն օգտագործվում են այն իրավիճակներում, երբ անհրաժեշտ է կանխել անձնական վնասվածքները և էլեկտրական հրդեհները, որոնք առաջանում են էլեկտրականության արտահոսքի հետևանքով: Օրինակ.

1. Բնակելի էլեկտրական համակարգ. Բնակավայրում STID-63 RCCB-ները սովորաբար տեղադրվում են հիմնական բաշխիչ վանդակում կամ ճյուղի բաշխման տուփում՝ ամբողջ բնակության կամ որոշակի տարածքի էլեկտրական շղթաները պաշտպանելու համար:

2. Առևտրային էլեկտրական համակարգեր. Առևտրային շենքերում STID-63 RCCB-ները կարող են օգտագործվել գրասենյակներում, խանութներում, ռեստորաններում և այլ վայրերում սխեմաները պաշտպանելու համար:

3. Արդյունաբերական էլեկտրական համակարգեր. Արդյունաբերական տարածքներում STID-63 RCCB-ները սովորաբար օգտագործվում են կրիտիկական սխեմաները պաշտպանելու համար, ինչպիսիք են արտադրական գծերը, մեխանիկական սարքավորումները և կառավարման համակարգերը:
