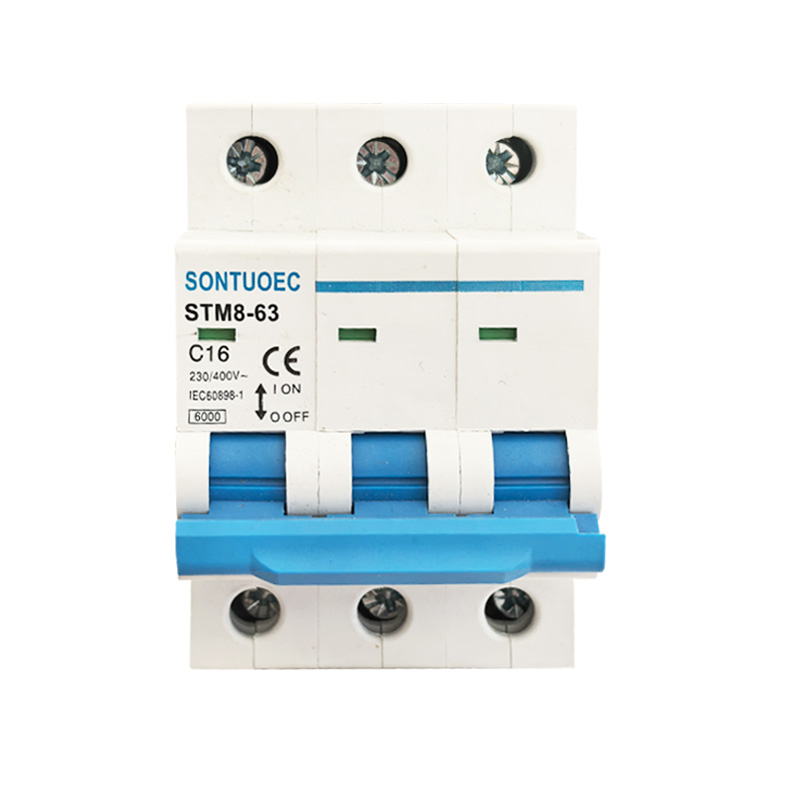

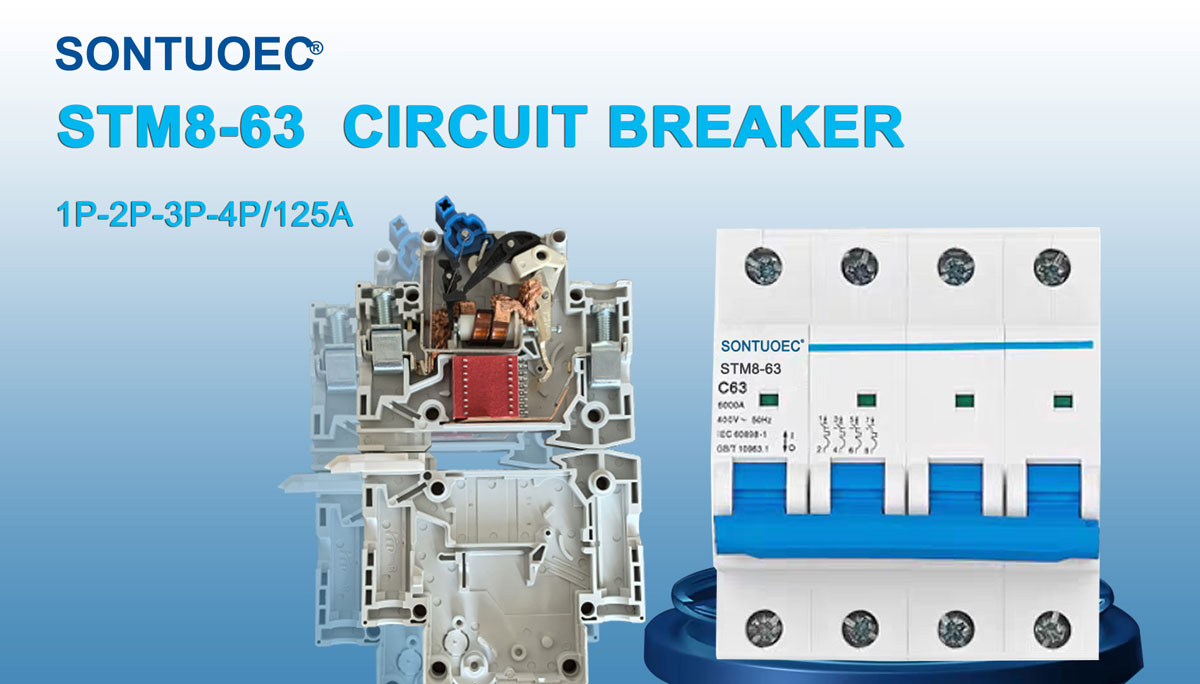

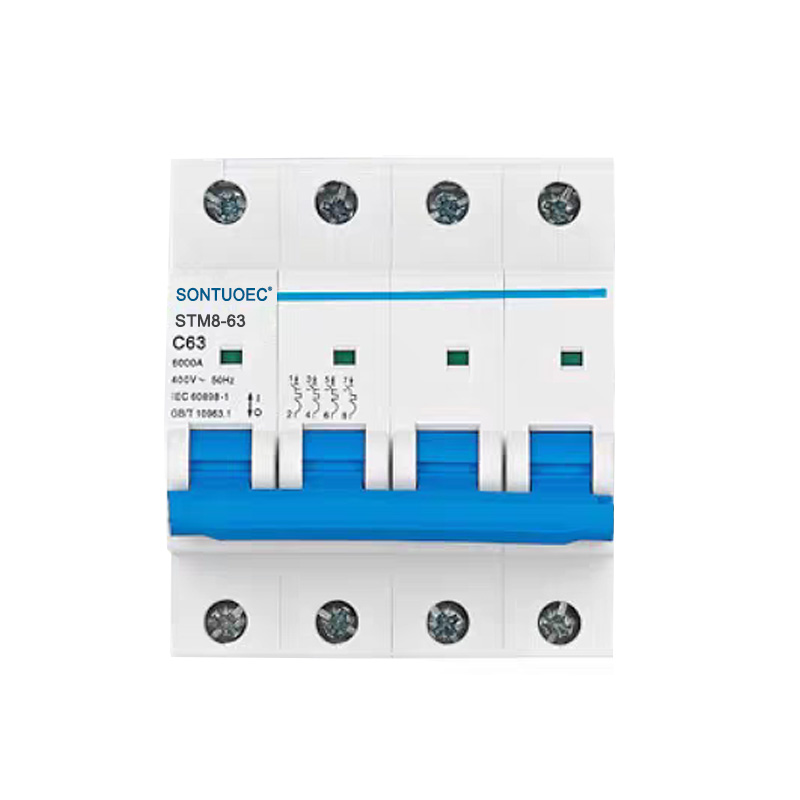

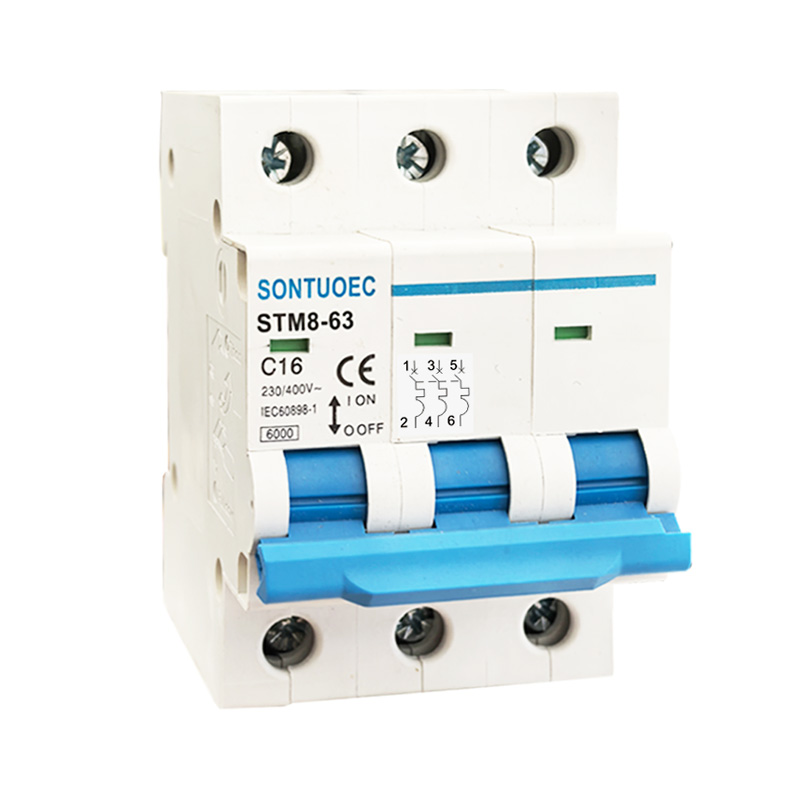

STM8-63 MINIATURE CICICAIT BROUNGER 6KA 1P 2P 3P 4P 16A 230 / 400V

Sontuoec- ը չինացի մատակարարներից / արտադրողներից մեկն է, որը մասնագիտացած է տարբեր փոքր էլեկտրական տեխնիկայի արտադրության մեջ STM8-63 Miniature Circuit Breaker 6ka 1P 2P 3P 4P- ի արտադրության մեջ: Այն հարմար է AC 50 / 60Hz- ի էլեկտրաէներգիայի համակարգին, 230 / 400V գնահատված լարման եւ գնահատված ընթացիկ մինչեւ 63 ա: Այն հիմնականում կիրառվում է գրասենյակային շենքում, նստավայրում, լուսավորության, էլեկտրաէներգիայի բաշխման եւ ծանրաբեռնվածության եւ սարքավորումների կարճ միացման պահպանման համար: Սովորաբար, այն կարող է օգտագործվել նաեւ որպես էլեկտրաէներգիայի համակարգի հաճախակի փոխանցում: Այն համապատասխանում է IEC60898-1 ստանդարտներին:

Մոդել:STM8-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ.

	Ստանդարտ		IEC / EN 60898-1
Էլեկտրական հատկություններ	Գնահատական ընթացիկ in	A	1,2,4,6,10,16,25,32,40,25,32,40,63
	Բեւեռներ	P	1,2,3,4
	Գնահատված լարման ue	V	Սուտ 230, 400
	Մեկուսիչ լարման UI	V	500
	Գնահատված հաճախականություն	Հզոր	50/60
	Գնահատված կոտրող կարողություն	A	3000, 4500, 6000
	Գնահատված իմպուլսը դիմակայել լարման (1.2/50) UIMP	V	4000
	Deelectric թեստային լարումը Ind.Freq. 1 րոպե	Կվեր	2
	Աղտոտման աստիճան		2
	Թերմա-մագնիսական թողարկում Հատկանշական է		B, C, D
Մեխանիկական հատկություններ	Էլեկտրական կյանք	t	4000
	Մեխանիկական կյանք	t	10000
	Պաշտպանության աստիճանը		IP20
	Հղման ջերմաստիճանը `պարամետրի համար	º	30
	ջերմային տարրից	º	30
	Շրջակա միջավայրի ջերմաստիճանը	º	-5 ~ + 40 (հատուկ դիմում, խնդրում ենք դիմել
	(ամեն օր միջին ≤35ºC)	º	ջերմաստիճան Փոխհատուցման շտկում)
	Պահպանման ջերմաստիճանը	º	-25 ~ + 70
Տեղավորում	Տերմինալ Միացման տեսակը		Մալուխ / քորոց ավտոբուս
	Տերմինալի չափի վերեւ / ներքեւ մալուխի համար	մմ²	25
	Տերմինալի չափի վերեւ / ներքեւ մալուխի համար	Տզրուկ	18 մարտի
	Ther երմային չափը վերեւում / հատակը ավտոբուս	մմ²	25
	Ther երմային չափը վերեւում / հատակը ավտոբուս	Տզրուկ	18 մարտի
	Խստացնելով մոմենտը	N^*m	2
	Խստացնելով մոմենտը	In-lbs	18

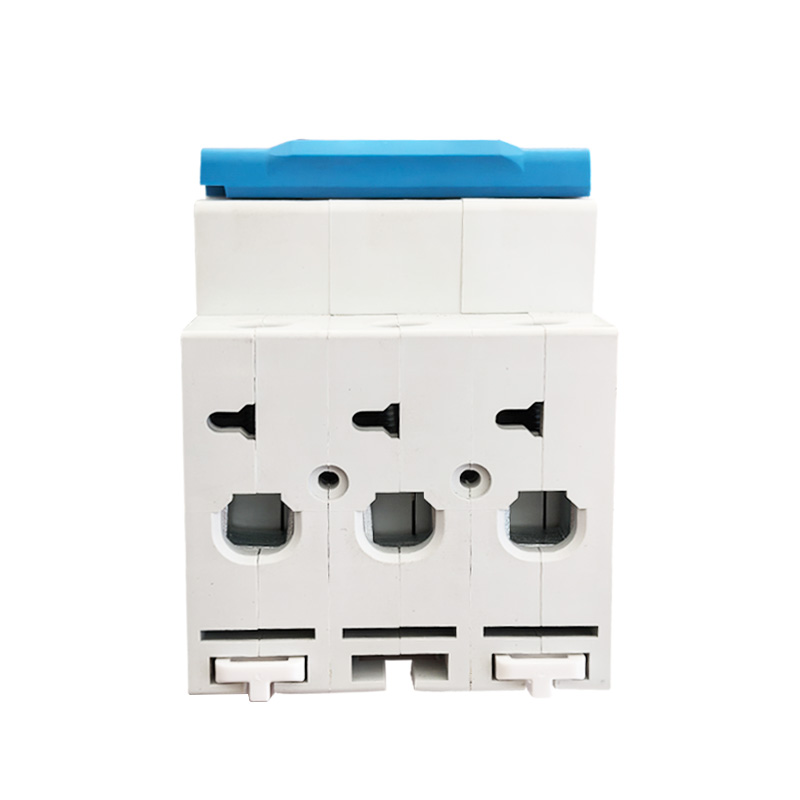

	Մոնտաժ		մի կողմ Din Rail En 60715 (35 մմ) արագ սեղմիչ սարքի միջոցով
	Կապ		Դեպի վերեւից եւ ներքեւից

STB1-63 մանրանկարչության անջատիչների հիմնական գործառույթները

1. Մոտեցեք պաշտպանություն.

2.Short-Circuit Պաշտպանություն. Երբ մի կարճ շրջան է տեղի ունենում շրջանառության մեջ, STB1-63 մանրանկարչությունը անջատող անջատիչն անմիջապես կտրեց միացում `հեշտ կանխելու համար միացման հոսքը անջատելու համար:

3. Չափման պաշտպանություն (որոշ MCB- ներ ունեն այս գործառույթը).

MCB- ների շահագործման սկզբունքը

MCBS- ը սովորաբար պարունակում է ջերմային մագնիսական կամ էլեկտրոնային ուղեւորության դետեկտոր, որն օգտագործվում է շրջաններում հոսանքի փոփոխություններ հայտնաբերելու համար: Երբ հոսանքն աննորմալ է, հարձակվողը խթանում է MCB- ի շրջադարձային մեխանիզմը, պատճառելով, որ STB1-63 մանրանկարչությունը Circuit Breakerto- ն արագորեն կտրեց միացումը:

1.TerMal Magnetic Craker. Այն օգտագործում է առաջացած ջերմությունը, երբ ներկայիս անցնում է դիրիժորը `ցնցումը խթանելու համար: Երբ հոսանքը չափազանց մեծ է, դիրիժորը տաքանում է, ջերմային մագնիսական հարձակվողի ներսում բիմետալը թեքում է, դրանով իսկ խթանելով շրջադարձային մեխանիզմը:

2.Electronic Craker. Այն օգտագործում է էլեկտրոնային բաղադրիչներ `ընթացիկ փոփոխությունները հայտնաբերելու եւ թռիչքային մեխանիզմի գործողությունը վերահսկելու համար: Երբ հայտնաբերվում է աննորմալ հոսանք, էլեկտրոնային հարձակվողը ազդանշան է ուղարկում շրջադարձային մեխանիզմին `միացումը կտրելու համար:

MCB- ի դիմումի սցենարներ

MCBS- ը լայնորեն օգտագործվում է բնակելի, առեւտրային եւ արդյունաբերական տարածքներում էլեկտրական համակարգերում `աննորմալ հոսանքների պատճառած վնասներից պաշտպանելու համար սխեմաներ եւ սարքավորումներ: Դրանք սովորաբար տեղադրվում են բաշխման տուփերում, անջատիչներով կամ կառավարման պահարաններում եւ օգտագործվում են որպես միացման հիմնական անջատիչ կամ ճյուղի անջատիչ:

MCB- ների ընտրություն եւ տեղադրում

1. Ընտրություն. MCB- ն ընտրելիս անհրաժեշտ է հաշվի առնել գործոնները, ինչպիսիք են միացման, լարման մակարդակի, պաշտպանության բնութագրերի գնահատված հոսանքը եւ պահանջվում է արտահոսքի պաշտպանություն: Կարեւոր է նաեւ ապահովել, որ ընտրված STB1-63 մանրանկարչության անջատիչները տեղական էլեկտրական անվտանգության ստանդարտներով եւ կանոնակարգերով:

2. Ներկայացում. STM8-63 Miniature Circuit Breaker 6ka 1P 2P 3P 4P 16A 230 / 400V պետք է տեղադրվի չոր, օդափոխվող միջավայրում `առանց քայքայիչ գազերի: Տեղադրման ընթացքում պետք է դիտարկվեն էլեկտրական անվտանգության համապատասխան կանոնակարգեր եւ գործառնական ընթացակարգեր:
