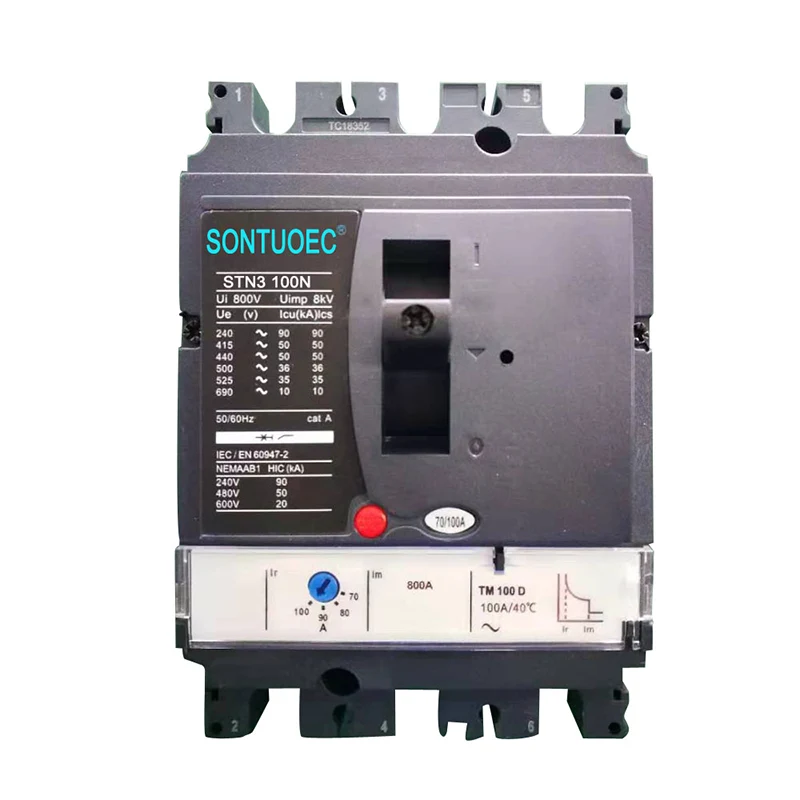

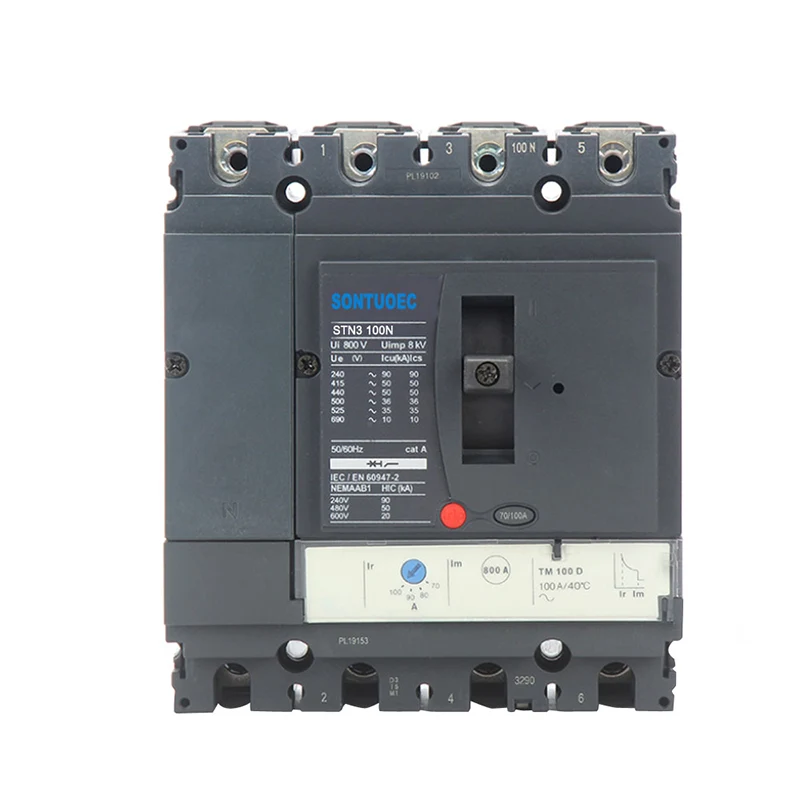

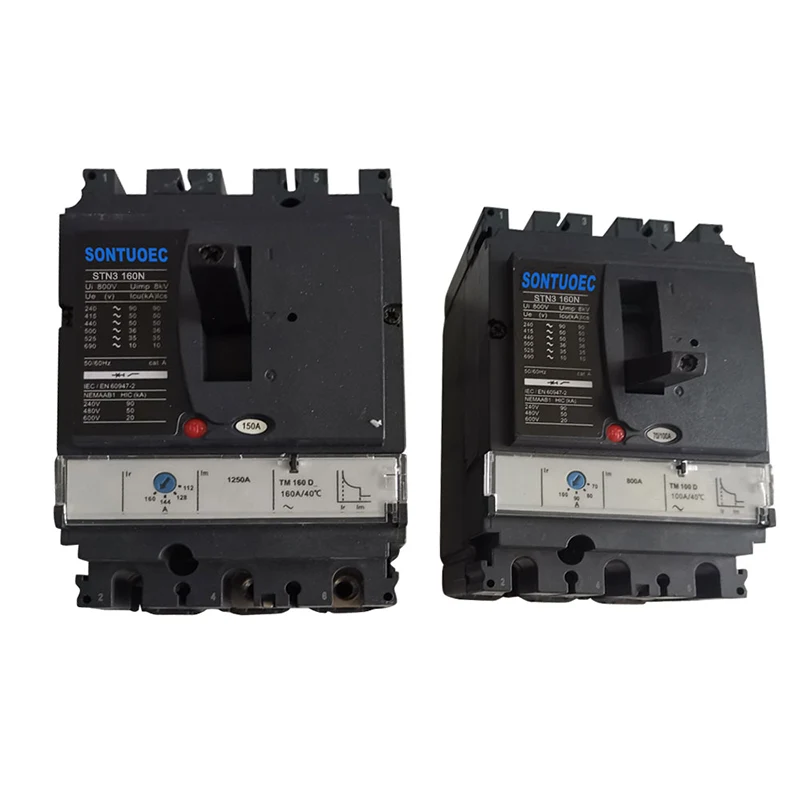

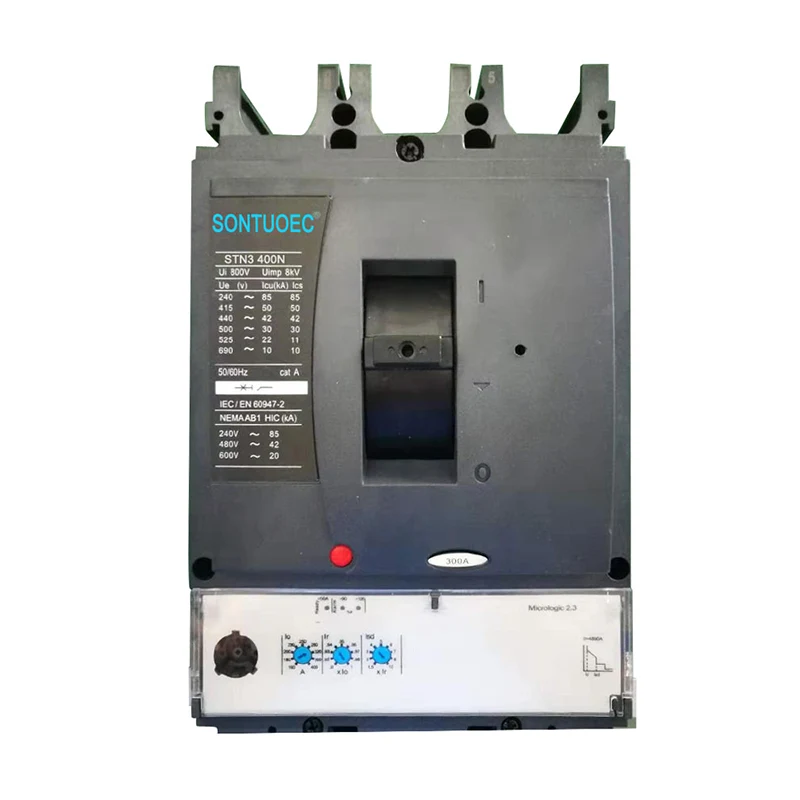

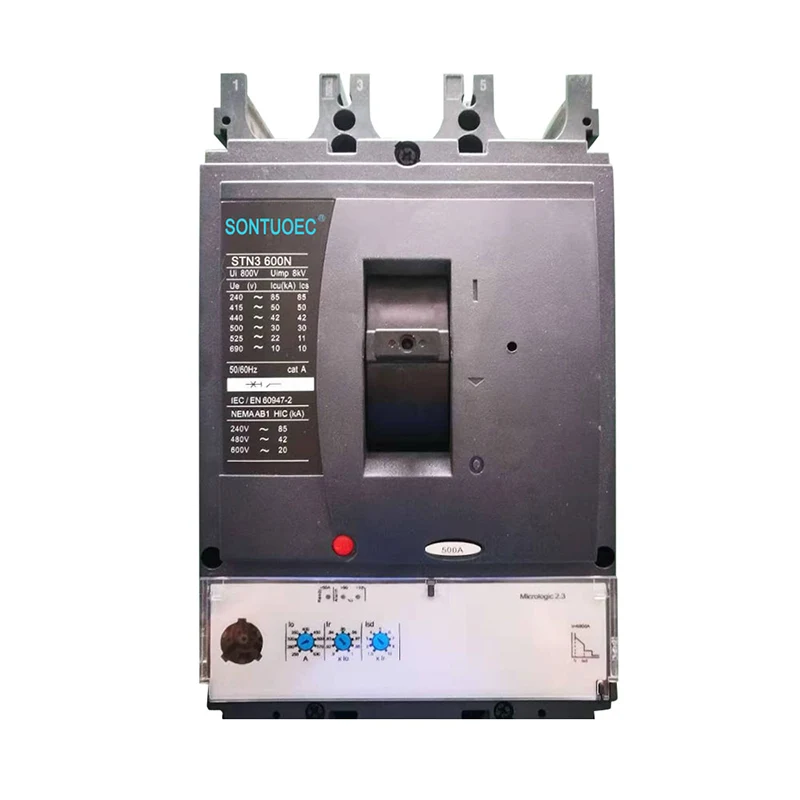

STN3 տիպի ձուլված գործի անջատիչ

STN3 տիպի ձուլված Cour Circuit Breaker- ը տարբեր ծրագրերում էլեկտրական պաշտպանության հուսալի եւ առաջատար լուծում է: Դրա կոմպակտ դիզայնը, համապարփակ պաշտպանության առանձնահատկությունները եւ կապի հնարավորությունները այն դարձնում են իդեալական ընտրություն ժամանակակից էլեկտրական համակարգերի համար:

Մոդել:STN3

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տեխնիկական պայմաններ	Stn3 100				Stn3 160				Stn3 250				Stn3 400				Stn3 630
Շրջանակ ընթացիկ (ա)	100				160				250				400				630
Բեւեռների քանակը	3		4		3		4		3		4		3		4		3		4
Վերջնական կոտրող կարողություն (ICU, Ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (ից)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380 / 415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Գնահատված մեկուսացման լարման	AC800V
Գնահատված աշխատանքային լարման	AC690V
Գնահատված ընթացիկ, ջերմային ցնցում, TMD, ա	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Գնահատված ընթացիկ, էլեկտրոնային ճանապարհորդություն, միկրոն, ա	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Օժանդակ, ազդանշան, մեղավոր պարագաներ	Կամ / sd / sde / sdx
Shunt & լարման կծիկ	MX / MN
Մեխանիկական կյանք	50000				40000				20000				15000				15000
Էլեկտրական կյանք	30000				20000				10000				6000				4000

Մոդել ոչ:	Stn3
Ստանդարտ.	IEC 60947-2
ArC- մարման միջին	Օդային
Կառուցվածք	Մակբբ
Տիպ	Moullede Case Circuit Breaker
Վկայական	Մ
Հաստատումներ	CE, ISO9001
Առաքման ժամանակ	20 օրվա ընթացքում
Բնութագրում	63A-630A
Ծագում	Վենժո Ժանճյան
Արտադրության կարողություն	2000pieces / շաբաթ
Արագություն	Նորմալ տիպի անջատիչ
Տեղավորում	Ֆիքսված
Բեւեռների համարը	3P 4P
Գործառույթ	Պայմանական միացման խանգարող, Կապի խանգարման ձախողման պաշտպանություն, Հիանալի պաշտպանություն
Գինը	Գործարանի գին
Երաշխիքային ժամանակ	12months
Տրանսպորտային փաթեթ	Ներքին տուփ / ստվարաթուղթ
Ապրանքային նշան	ESoueC, WSCEC, ESutune, IMDEC
HS կոդ	8536200000

Հիմնական հատկանիշները

• Պաշտպանություն եւ ֆունկցիոնալություն. Այս անջատիչներն առաջարկում են էլեկտրական համակարգերի համապարփակ պաշտպանություն, ներառյալ գերբեռնվածությունը եւ կարճ միացման պաշտպանությունը: Դրանք նախագծված են ավտոմատ կերպով անջատելու միացումը, երբ մեղքը տեղի է ունենում, կանխելով սարքավորումների վնասը եւ անվտանգության ապահովումը:

• Shell ընթացիկ եւ գնահատված ընթացիկ. Shell հոսքը (օրինակ, 160N) ցույց է տալիս անջատիչի տանիքի առավելագույն ընդլայնումը: Գնահատված ընթացիկ (E.G., 100A) առավելագույն նորմալ գործառնական հոսանքն է, որը չպետք է գերազանցի գերբեռնվածության պատճառով շրջանցումը կանխելու համար:

• Բեւեռային կազմաձեւեր. Առկա է 3-բեւանգամայն (3P) եւ 4-բեւեռ (4P) կազմաձեւերում, որոնք հարմար են տարբեր էլեկտրական համակարգերի եւ ծրագրերի համար:

• Էլեկտրոնային ուղեւորությունների միավորներ. Առաջադեմ էլեկտրոնային ուղեւորությունների ստորաբաժանումները տալիս են ճշգրիտ չափման եւ կապի հնարավորություններ, որոնք թույլ են տալիս իրական ժամանակի մոնիտորինգի եւ էլեկտրական պարամետրերի ախտորոշում:

• Կոմպակտ դիզայն. Համեմատության NSX շարքը, մասնավորապես, հայտնի է իր կոմպակտ դիզայնով, որը համատեղում է էներգաարդյունավետությունը, չափումը, կառավարման եւ կապի գործիքները:

Ծրագրեր

• Արդյունաբերական օգտագործում. Լայնորեն օգտագործվում է արդյունաբերական պարամետրերում `էլեկտրական էներգիան տարբեր սարքավորումների եւ մեքենաներ տարածելու եւ պաշտպանելու համար:

• Էներգետիկ եւ ենթակառուցվածքներ. Հարմար է էներգետիկ բաշխիչ ցանցերում եւ ենթակառուցվածքային նախագծերում դիմումների համար:

• Առեւտրային եւ բնակելի. Օգտագործվում է նաեւ հիմնական եւ երկրորդային բաշխման համակարգերի առեւտրային շենքերում եւ բնակելի տներում:

Համակցված NSX շարքի լրացուցիչ առանձնահատկություններ

• Ընդլայնված պաշտպանություն. Հատկություններ, ինչպիսիք են երկակի ռոտացիայի կոնտակտները եւ էներգիայի թռիչքը ապահովում են հուսալի պաշտպանություն սխալների դեմ:

• Ընտրովի համակարգում. Բարելավված ընտրողականությունն օգնում է պահպանել անսարքությունների ընթացքում անբավարար սխեմաների էլեկտրաէներգիայի մատակարարման շարունակականությունը:

• Կապի հնարավորություններ. Modbus հաղորդակցման մոդուլ եւ BSCM (խանգարող կարգավիճակի կառավարման մոդուլ) հնարավորություն է տալիս տվյալների փոխանցում անջատիչի եւ վերահսկիչ համակարգի միջեւ:

• Display ուցադրել եւ մոնիտորինգ. «Պատրաստ» LED- ը եւ այլ ցուցանիշները ապահովում են իրական ժամանակի կարգավիճակի մասին տեղեկատվություն, իսկ FDM121 կաբինետի դռան ցուցադրման միավորը կարող է ցույց տալ տարբեր չափված պարամետրեր:

• Պահպանում եւ կազմաձեւում. Պահպանման ցուցանիշները ցույց են տալիս կրում կոնտակտների, բեռի պրոֆիլների եւ շահագործման հաշվարկի, օժանդակում է կանխատեսելի պահպանման:

Տեղադրում եւ սպասարկում

• Տեղադրում. Հետեւեք արտադրողի ցուցումներին պատշաճ տեղադրման համար, ապահովելով նվազագույն մաքրիչ միջոցներ եւ օգտագործելով համապատասխան մոնտաժային ապարատ:

• Պահպանում. Շրջանակային անջատիչների կանոնավոր ստուգումն ու փորձարկումը առաջարկվում է ճիշտ աշխատել եւ ապահովել շարունակական պաշտպանություն:

STN3 Type Moulded Case Circuit Breaker
