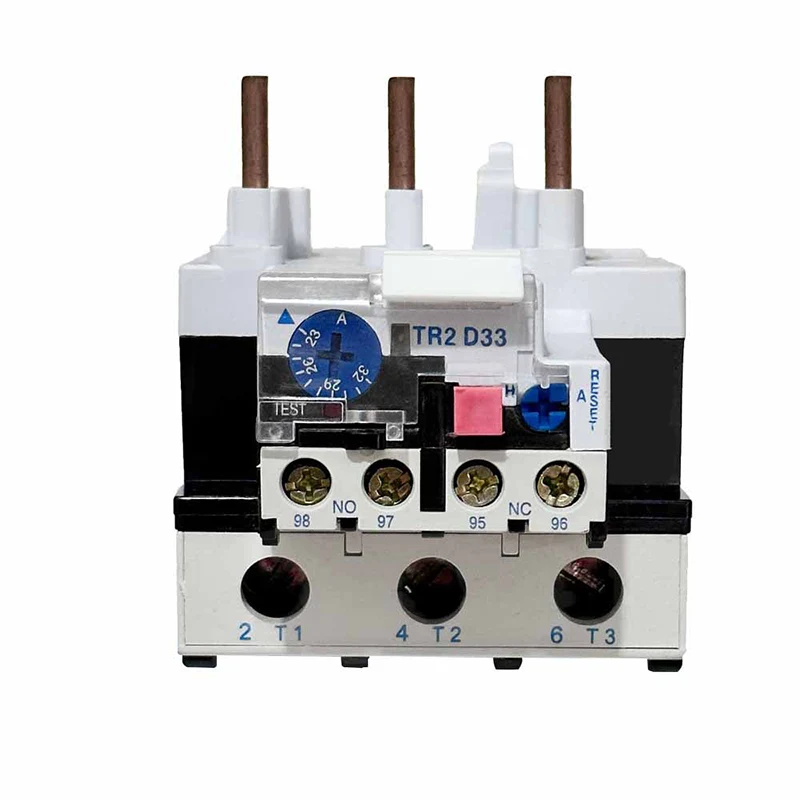

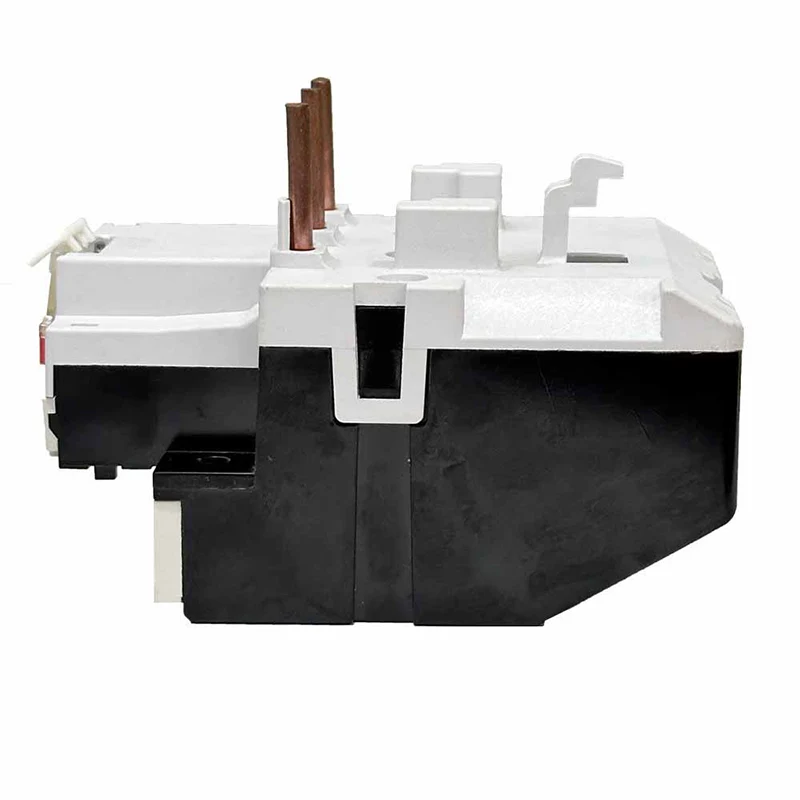

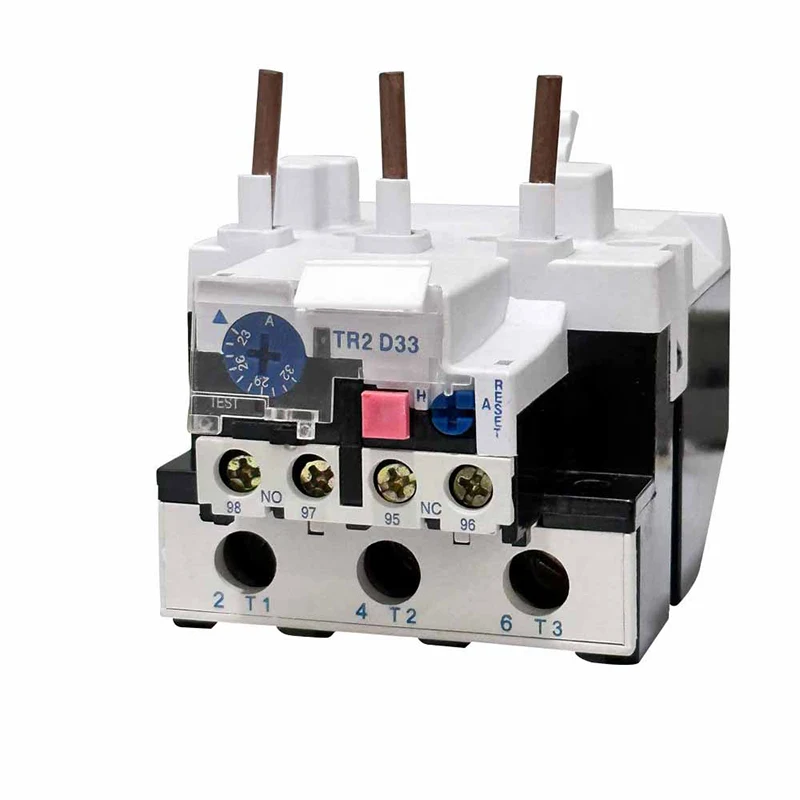

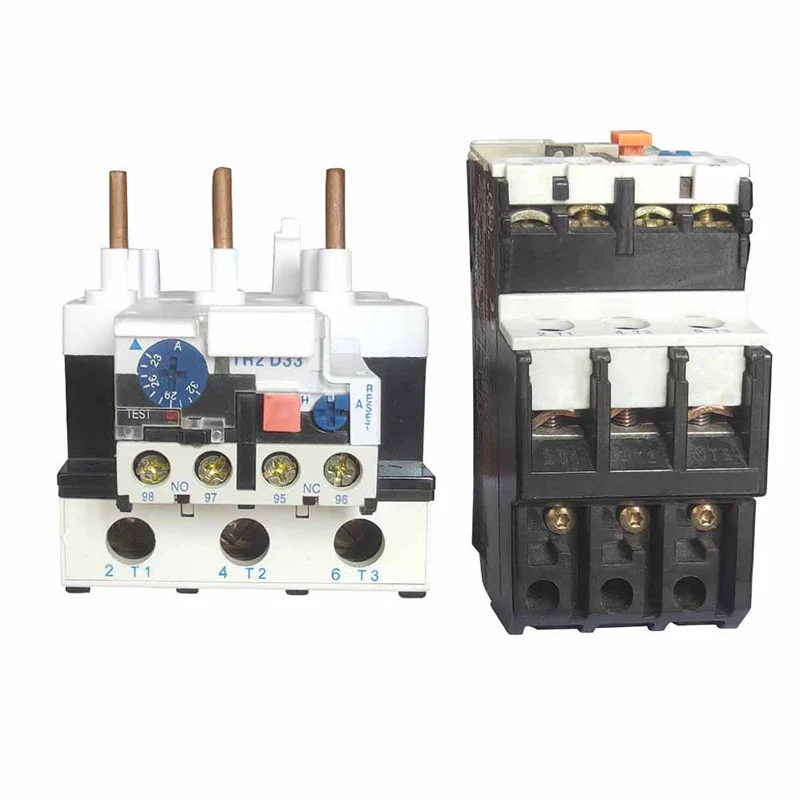

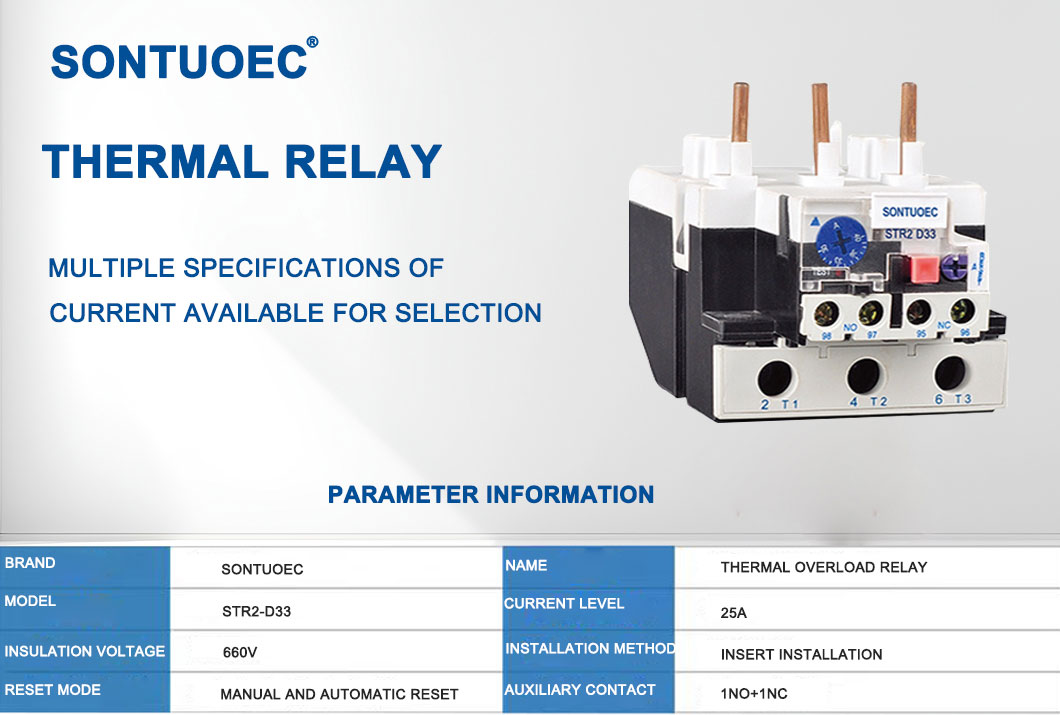

STR2-D33 ջերմային գերբեռնված ռելե

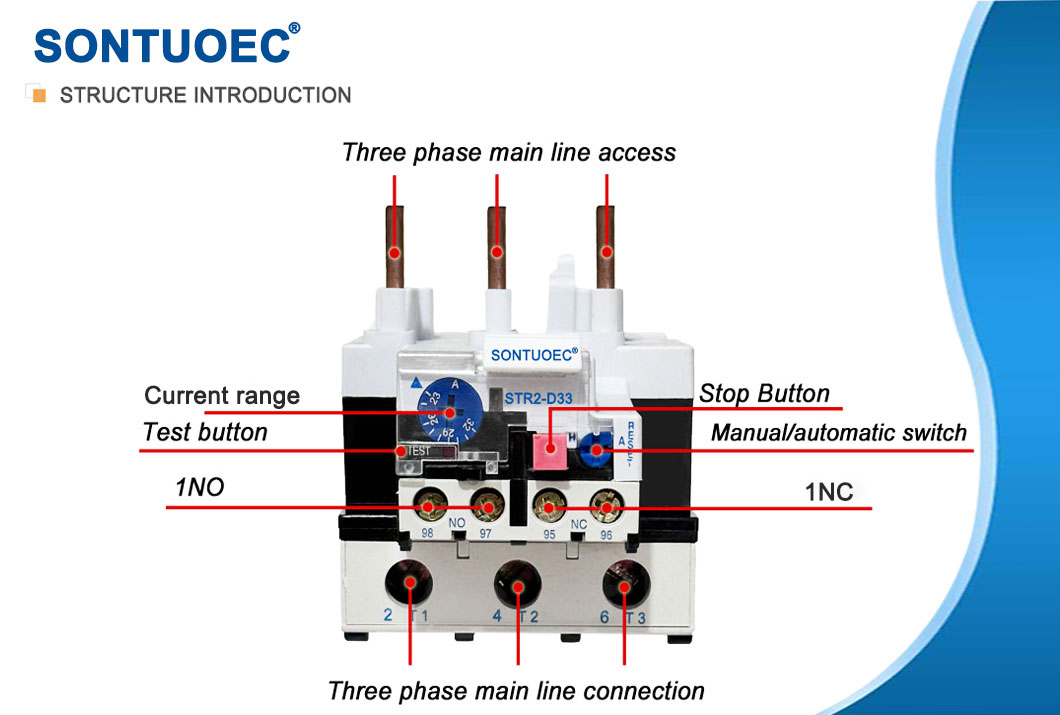

STR2-D33 ջերմային ծանրաբեռնված ռելեներ աշխատանքն աշխատում է էլեկտրական հոսանքի ջերմային ազդեցության սկզբունքով: Երբ շարժիչը ծանրաբեռնված է, դրա ընթացիկ աճը մեծանում է, պատճառելով ջեռուցման տարրը ջերմային ծանրաբեռնվածության մեջ, որպեսզի տաքանա: Այս ջերմությունը փոխանցվում է Bimetal- ին, որը պատրաստված է երկու մետաղներից ջերմային ընդլայնման տարբեր գործակիցներով, այնպես որ այն թեքվում է, երբ ջեռուցվում է: Երբ ճկումը հասնում է որոշակի կետի, այն մեխանիկական սարք է առաջացնում, սովորաբար կապը, որն անջատում է էլեկտրամատակարարումը շարժիչով:

Ուղարկել հարցում

ապրանքի նկարագրությունը

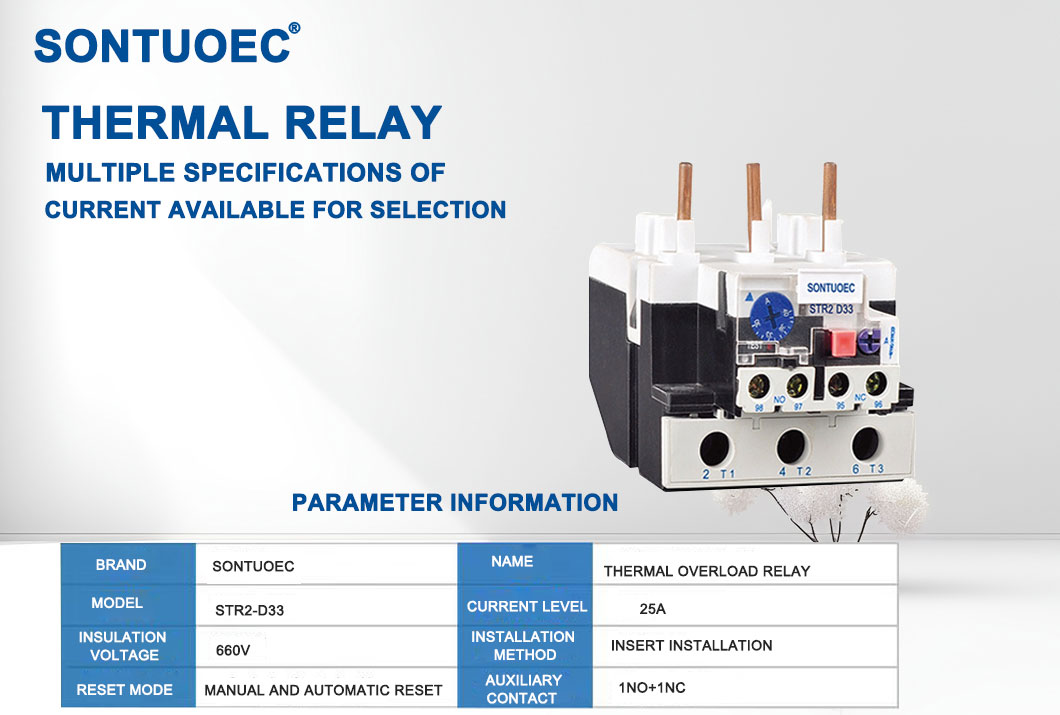

Տեխնիկական պայմաններ.

Ապրանքի Անուն	Ther երմային ծանրաբեռնված ռելե
Մոդել	ST2-D33
Նյութական	Պլաստիկ, էլեկտրոնային բաղադրիչներ
Ջերմային Շփում	1no + 1nc
Ջերմային Ռելեատոր ընթացիկ	23A-93A	Pls նշում է հոսանքը շարք
ՇՏԿ -2-93	Կարգավորվող ընթացիկ միջակայքի (ա) կարգավորման միջակայքը	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / Str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Հաճախություն	660V
Triping դաս	50/60 ժամ
Գույն	Ինչպես ցույց է տրված նկարը

Հիմնական տեխնիկական պարամետրեր

Մոդել	Գնահատված ընթացիկ	Ոչ.	Սահմանում (ա)	Contactor- ի համար
STR2-25	25	1301	0,1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0.22 ~ 0.25
		1303	0.25 ~ 0.3 ~ 0.35 ~ 0.4
		1304	0.4 ~ 0.05 ~ 0.63
		1305	0.63 ~ 0.8 ~ 0.9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.9 ~ 2.2 ~ 2.5	Str2-12 ~ 32
		1308	2.5 ~ 3 ~ 3.5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str2-12 ~ 32
		1322	17 ~ 21 ~ 25	Str2-12 ~ 32
		1353	23 ~ 32	STR2-25 / 32 (LC1-D25 / 32)
Str2-36	36	2353	23 ~ 26 ~ 29 ~ 32	STR2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
ՇՏԿ -2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 ~ 41 ~ 46 ~ 50	Str2-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str2-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	Str2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / Str2-95
		3365	80 ~ 85 ~ 93	Str2-95
STR2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Հիմնական գործառույթները

Ծանրաբեռնվածության պաշտպանություն. Երբ շարժիչի բեռը գերազանցում է իր գնահատված արժեքը, ջերմային ծանրաբեռնված ռելեը կկտրի էլեկտրամատակարարումը `շարժիչը գերտաքացումից եւ վնասներից կանխելու համար:

Overreat պաշտպանություն. Եթե շարժիչը ինչ-ինչ պատճառներով գերագնահատում է (օրինակ, շրջակա միջավայրի բարձր ջերմաստիճանը կամ ջերմության վատ տարածումը), ջերմային ծանրաբեռնված ռելեը կտրելու է նաեւ էլեկտրամատակարարումը:

Inforationing գործառույթ. Mal երմային ծանրաբեռնվածության բազմաթիվ ռելեներներ ունեն ցուցիչ գործառույթ, որը ազդանշան է տալիս կամ փոխում է կարգավիճակը, երբ շարժիչը ծանրաբեռնված է կամ ժամանակին կարող է միջոցներ ձեռնարկել:

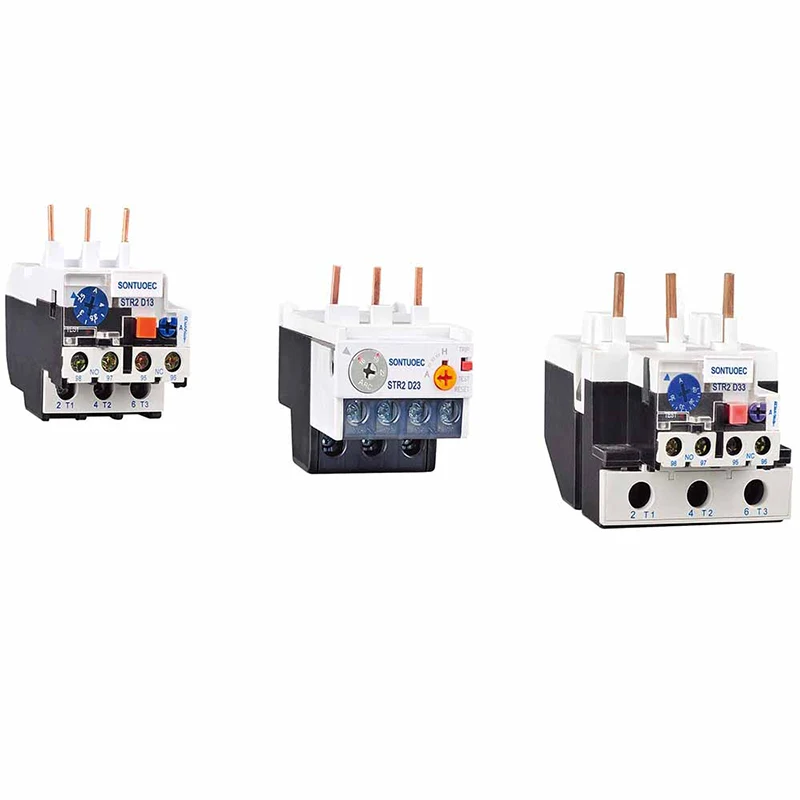

Auto Relay STR2-D շարք ջերմային գերբեռնված ռելեում կարող է օգտագործվել 50/60 Հց տուլյացիա 660 v, գնահատված ընթացիկ 0.1-93A- ն, երբ էլեկտրական շարժիչը ծանրաբեռնված է ST1 սերիայի համար 60947-1:

Դիմումի սցենարներ

Mal երմային ծանրաբեռնված ռելեներ լայնորեն օգտագործվում են արդյունաբերական եւ առեւտրային մի շարք միջավայրում, հատկապես սարքավորումների մեջ, որոնք պահանջում են էլեկտրական շարժիչային կրիչներ: Օրինակ, դրանք օգտագործվում են պոմպերի, կոմպրեսորների, երկրպագուների, փոխակրիչների եւ մի շարք այլ մեխանիկական սարքավորումների մեջ `ապահովելու համար, որ այդպիսի սարքավորումները կարող են ապահով կերպով փակվել ծանրաբեռնվածության կամ գերտաքացման դեպքում:

Ընտրություն եւ տեղադրում

Ther երմային ծանրաբեռնված ռելե ընտրություն կատարելիս պետք է հաշվի առնել շարժիչի էներգիայի վարկանիշը, գործառնական միջավայրը եւ բեռի բնութագրերը: Անհրաժեշտ է նաեւ ապահովել, որ ջերմային ծանրաբեռնված ռելեի գնահատված հոսանքը համընկնի շարժիչի գնահատված հոսքին, եւ որ այն ունի համապատասխան ծանրաբեռնվածություն եւ գերտաքացման պաշտպանության բնութագրեր:

Mal երմային ծանրաբեռնված ռելե տեղադրելիս անհրաժեշտ է հետեւել արտադրողի ցուցումներին եւ ապահովել, որ այն պատշաճ կերպով միացված է շարժիչի էներգիայի եւ հսկիչ սխեմաների հետ: Բացի այդ, ջերմային ծանրաբեռնված ռելեներ պետք է ստուգվեն եւ պարբերաբար պահպանվեն պատշաճ շահագործման եւ երկար սպասարկման ժամկետի ապահովման համար:
