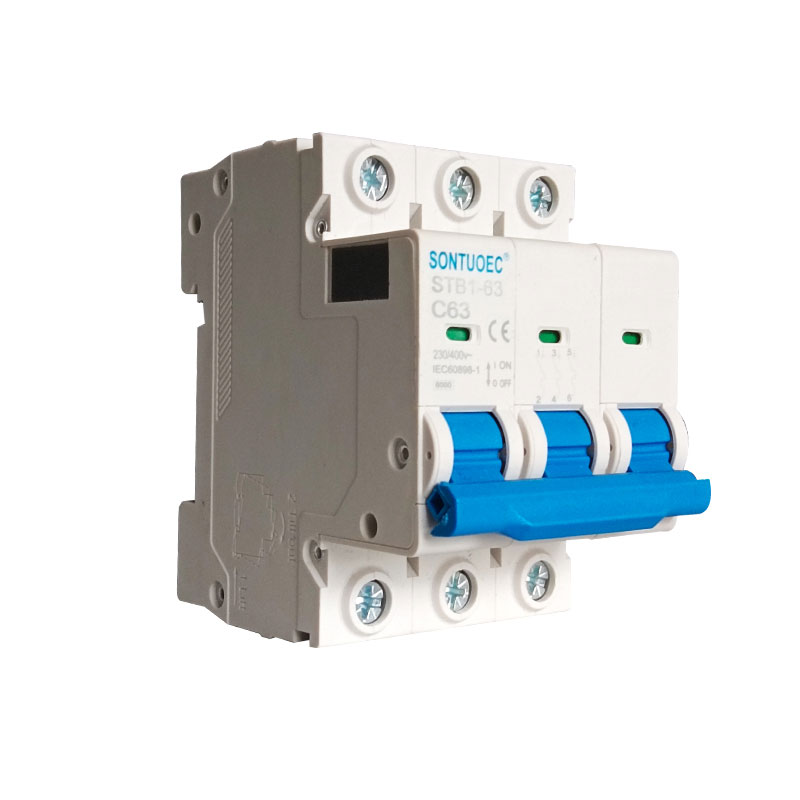

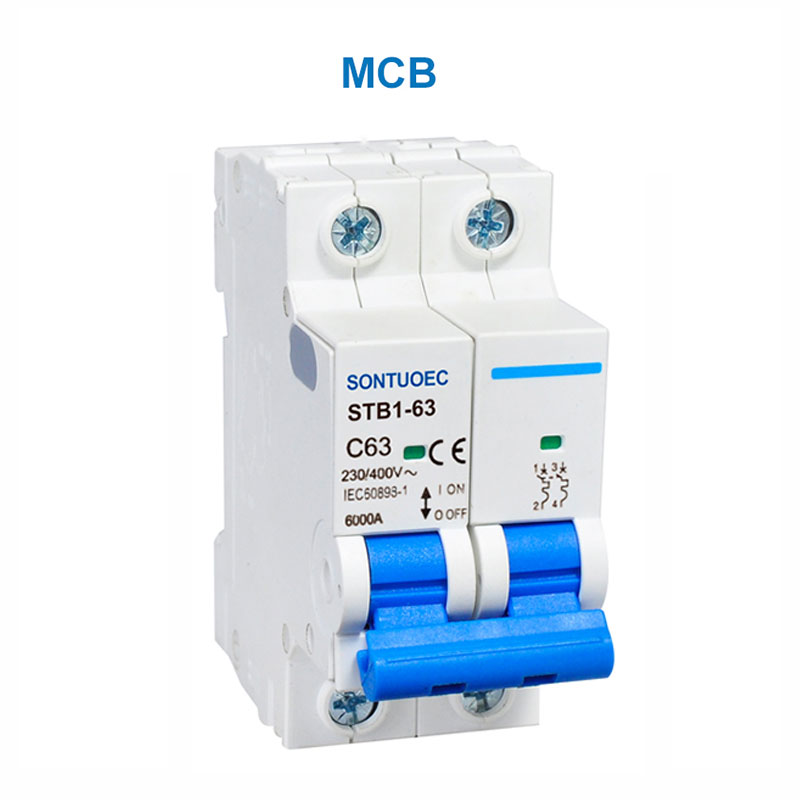

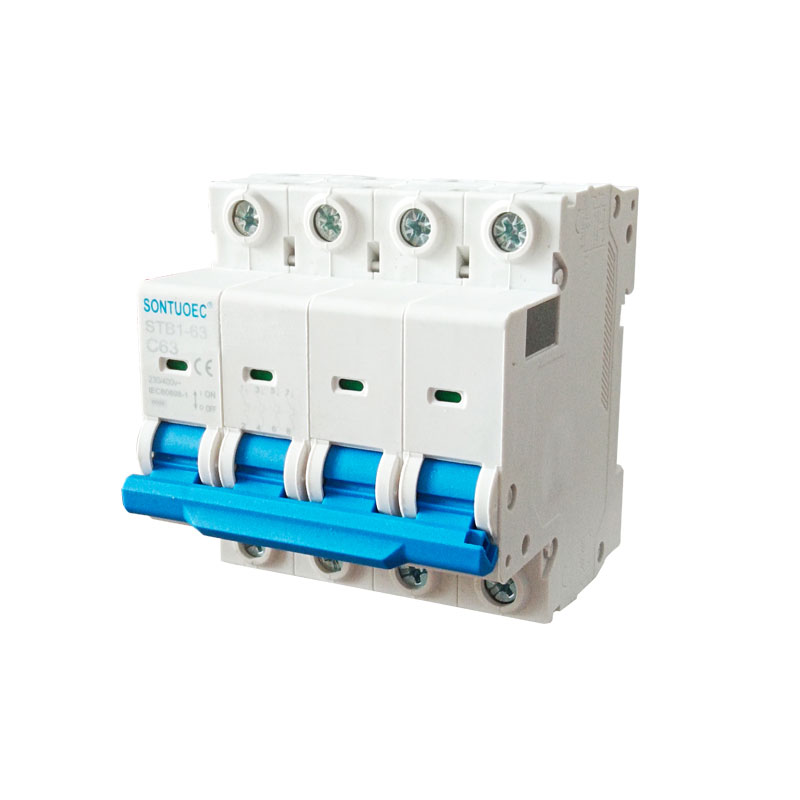

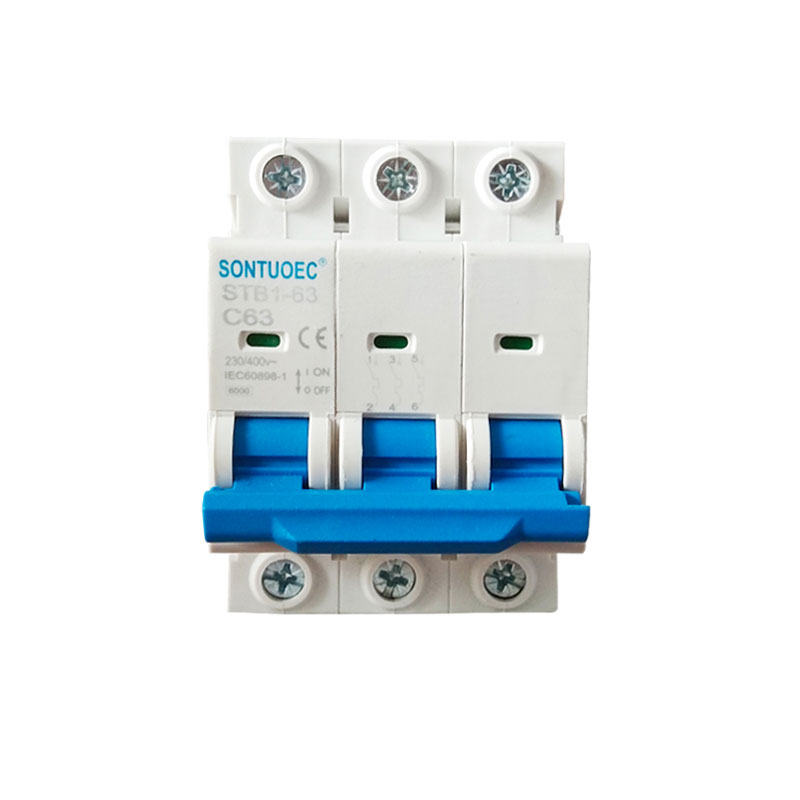

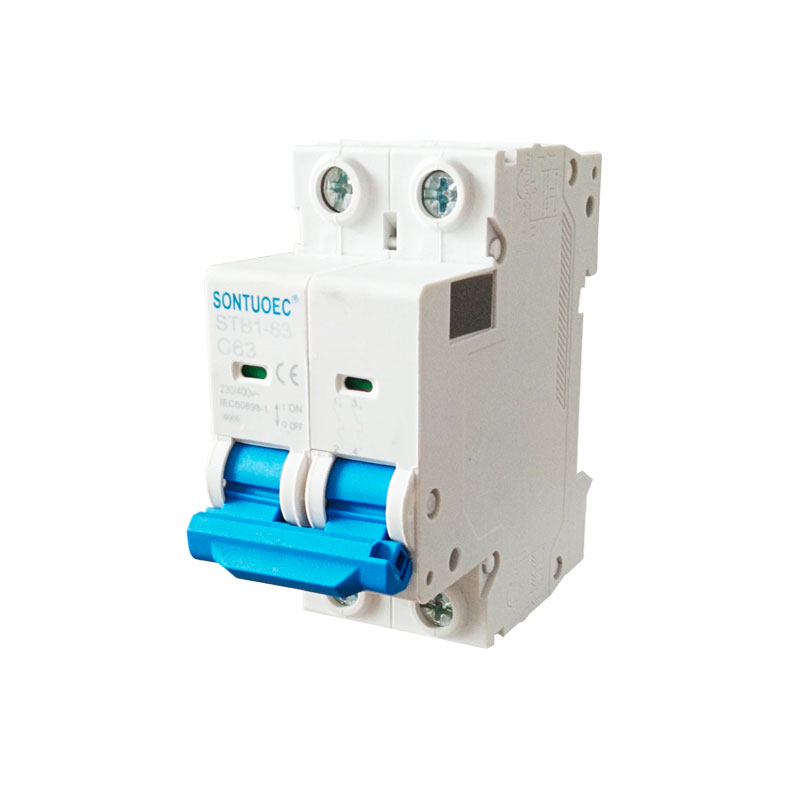

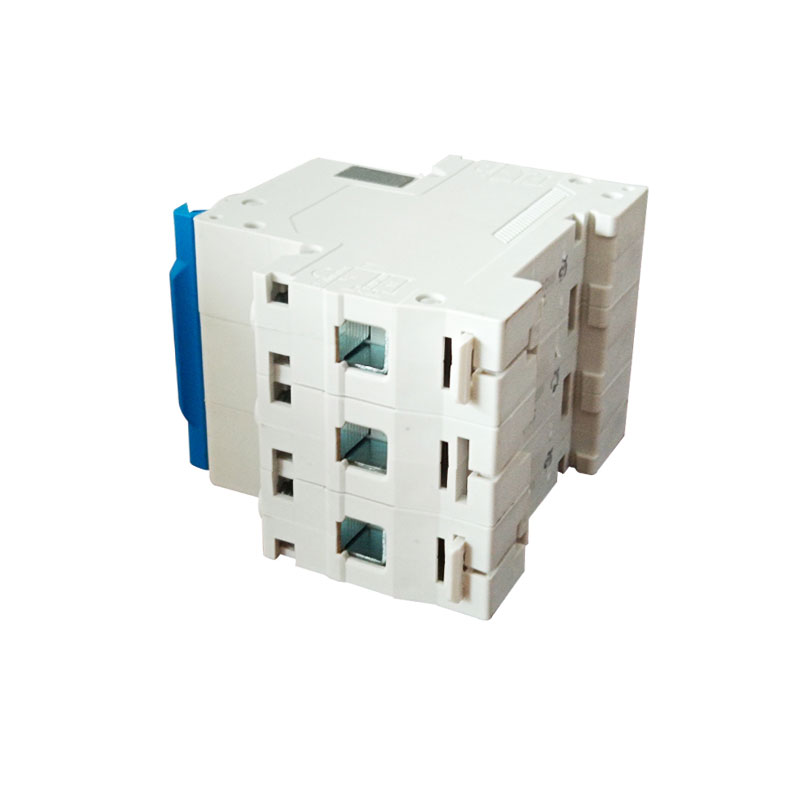

STB1-63 մանրանկարչություն միացում անջատիչ

MCB, լրիվ անվանումը մանրանկարչության անջատիչ է: STB1-63 Miniature Circuit Breaker- ը էլեկտրական անվտանգության սարք է, որն օգտագործվում է սխեմաների եւ սարքավորումների պաշտպանության համար, որն ունակ է արագորեն կրճատել սխեմաները աննորմալ հոսանքի դեպքում (օրինակ, ծանրաբեռնվածությունը եւ այլն):

Մոդել:STB1-63

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մոդել	STB1-63
Ստանդարտ	IEC60898-1
Բեւ	1 հատ, 2 հատ, 3 հատ, 4 հատ
Ծայրում կորը	B, C, D
Գնահատված կարճ միացման հզորությունը (ICN)	3ka, 4.5ka, 6ka
Գնահատված ընթացիկ (in)	1,2,4,610,16,20,25,32,40,50,63A
Գնահատված լարման (ՄԱԿ)	AC230 (240) / 400 (415) V
Մագնիսական թողարկումներ	B Curve. 3in- ի եւ 5-ի միջեւ C Curve. 5in- ի եւ 10in- ի միջեւ D Curve. 10in- ի եւ 14in- ի միջեւ
Էլեկտրամեխանիկական դիմացկունություն	Ավելի քան 6000 ցիկլ

STB1-63 մանրանկարչության անջատիչների հիմնական գործառույթները

1. Շրջանակի ներբեռնման դեպքում.

2.Short-Circuit Պաշտպանություն. Երբ մի կարճ շրջան է տեղի ունենում շրջանառության մեջ, STB1-63 մանրանկարչությունը անջատող անջատիչն անմիջապես կտրեց միացում `հեշտ կանխելու համար միացման հոսքը անջատելու համար:

3. Չափման պաշտպանություն (որոշ MCB- ներ ունեն այս գործառույթը).

STB1-63 Miniature Circuit Breaker

MCB- ների շահագործման սկզբունքը

MCBS- ը սովորաբար պարունակում է ջերմային մագնիսական կամ էլեկտրոնային ուղեւորության դետեկտոր, որն օգտագործվում է շրջաններում հոսանքի փոփոխություններ հայտնաբերելու համար: Երբ հոսանքն աննորմալ է, հարձակվողը խթանում է MCB- ի շրջադարձային մեխանիզմը, պատճառելով, որ STB1-63 մանրանկարչությունը Circuit Breakerto- ն արագորեն կտրեց միացումը:

1.TerMal Magnetic Craker. Այն օգտագործում է առաջացած ջերմությունը, երբ ներկայիս անցնում է դիրիժորը `ցնցումը խթանելու համար: Երբ հոսանքը չափազանց մեծ է, դիրիժորը տաքանում է, ջերմային մագնիսական հարձակվողի ներսում բիմետալը թեքում է, դրանով իսկ խթանելով շրջադարձային մեխանիզմը:

2.Electronic Craker. Այն օգտագործում է էլեկտրոնային բաղադրիչներ `ընթացիկ փոփոխությունները հայտնաբերելու եւ թռիչքային մեխանիզմի գործողությունը վերահսկելու համար: Երբ հայտնաբերվում է աննորմալ հոսանք, էլեկտրոնային հարձակվողը ազդանշան է ուղարկում շրջադարձային մեխանիզմին `միացումը կտրելու համար:

MCB- ի դիմումի սցենարներ

MCBS- ը լայնորեն օգտագործվում է բնակելի, առեւտրային եւ արդյունաբերական տարածքներում էլեկտրական համակարգերում `աննորմալ հոսանքների պատճառած վնասներից պաշտպանելու համար սխեմաներ եւ սարքավորումներ: Դրանք սովորաբար տեղադրվում են բաշխման տուփերում, անջատիչներով կամ կառավարման պահարաններում եւ օգտագործվում են որպես միացման հիմնական անջատիչ կամ ճյուղի անջատիչ:

MCB- ների ընտրություն եւ տեղադրում

1. Ընտրություն. MCB- ն ընտրելիս անհրաժեշտ է հաշվի առնել գործոնները, ինչպիսիք են միացման, լարման մակարդակի, պաշտպանության բնութագրերի գնահատված հոսանքը եւ պահանջվում է արտահոսքի պաշտպանություն: Կարեւոր է նաեւ ապահովել, որ ընտրված STB1-63 մանրանկարչության անջատիչները տեղական էլեկտրական անվտանգության ստանդարտներով եւ կանոնակարգերով:

2. Ներկայացում. STB1-63 մանրանկարչական միացումային անջատիչները կարող են տեղադրվել չոր, օդափոխվող միջավայրում `զերծ քայքայիչ գազերից եւ ապահովել, որ այն ճիշտ եւ անվտանգ է լարված: Տեղադրման ընթացքում պետք է դիտարկվեն էլեկտրական անվտանգության համապատասխան կանոնակարգեր եւ գործառնական ընթացակարգեր:
