2p rcbo մի տեսակ

2P RCBO Մի տեսակը երկու մնացորդային ընթացիկ անջատիչ է `գերբեռնված պաշտպանությամբ (շրջանցվող հոսքի անջատիչ գերբեռնվածության պաշտպանությամբ), այն կարող է միաժամանակ վերահսկել հրդեհային գծի 2-րդ (L1) (N): Մի տեսակ »սովորաբար վերաբերում է միացման խանգարի որոշակի տիպին կամ ճշգրտմանը, որը կարող է ներառել գործառնական բնութագրերը, գնահատված ընթացիկ, գնահատված լարման եւ սխեմաների անջատիչի այլ պարամետրերը:

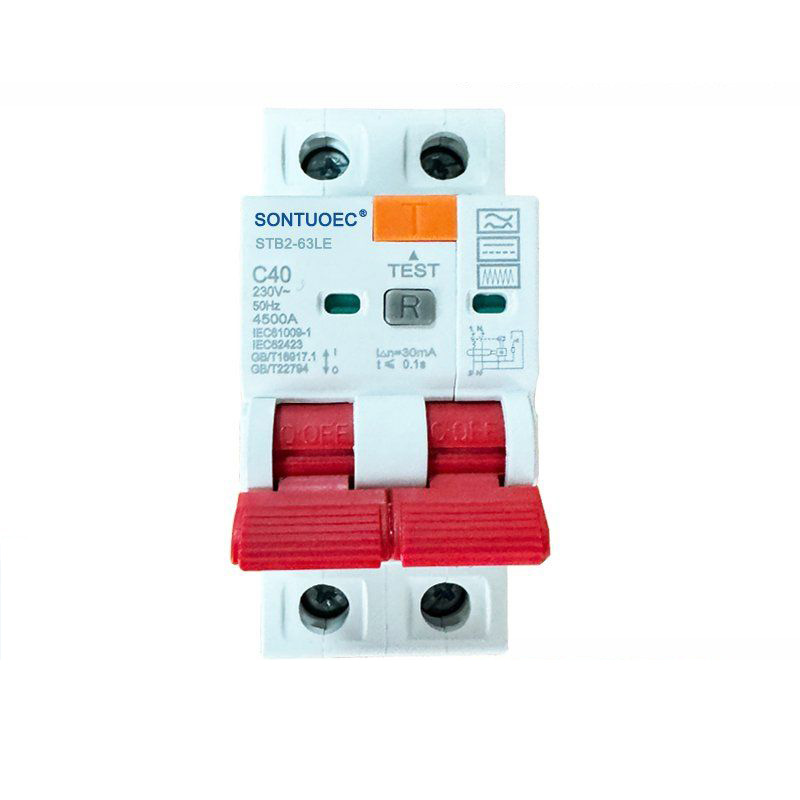

Մոդել:STB2-63LE

Ուղարկել հարցում

ապրանքի նկարագրությունը

	Ստանդարտ	Ստորաբաժանում	IEC / EN 61009-1
Էլեկտրական հատկություններ	Ռեժիմ		Էլեկտրոնային տեսակը
	Տեսակը (Երկրի ալիքի ձեւը Արտահոսքը զգացվում է)		Եւ, եւ
	Թերմո-մագնիսական թողարկում բնորոշող		B, C, D
	Գնահատված ընթացիկ ln	A	6,10,16,20,25,32,40; 63,80 Ա
	Բեւեռներ	P	1p + n, 3p + n
	Գնահատված լարման ue	V	AC 230, 400
	Գնահատված զգայունությունը ես △ n	A	0.01, 0.03, 0,1, 0,3, 0,5
	Գնահատված մնացորդային պատրաստում եւ կոտրում հզորություն l △ մ	A	500
	Գնահատված կարճ միացման հզորությունը ICN	A	6000
	Ընդմիջման ժամանակը i △ n	S	≤0.1
	Գնահատված հաճախականություն	Հզոր	50/60
	Գնահատված իմպուլսիվ Լարման (1.2/50) UIMP	V	4000
	Դիէլեկտրիկ թեստային լարումը ind.freq 1min- ի համար	կվեր	2
	Մեկուսիչ լարման UI	V	250
	Աղտոտման աստիճան		2
Մեխանիկական հատկություններ	Էլեկտրական կյանք		4000
	Մեխանիկական կյանք		10000
	Մեղքի ընթացիկ ցուցիչ		Այո
	Պաշտպանության աստիճանը		IP20
	Շրջակա միջավայրի ջերմաստիճանը (ամեն օր միջին ≤35ºC)	º	-5 ~ + 40 (Հատուկ ծրագիր, խնդրում ենք դիմել Temperature երմաստիճանի փոխհատուցման ուղղում)
	Պահպանման ջերմաստիճանը	º	-25 ~ + 70
Տեղավորում	Տերմինալի միացման տեսակը		Cable / PIN տիպի Busbar / U-Type ավտոբուս
	Տերմինալի չափը վերեւ / ներքեւ մալուխ	մմ 2	25
	Տերմինալի չափը վերեւ / ներքեւ մալուխ	Տզրուկ	18-5
	Տերմինալի չափը վերեւ / ներքեւ ավտոբուս	մմ 2	25
	Տերմինալի չափը վերեւ / ներքեւ ավտոբուս	Տզրուկ	18-3
	Մոնտաժ		Din Rail en 60715 (35 մմ) միջոցով արագ հոլովակի սարք
	Կապ		Վերեւից

Հիմնական առանձնահատկությունները եւ պարամետրերը

Գործողությունների բնութագրերը.

Գնահատված ընթացիկ. Կախված հատուկ մոդելից եւ առանձնահատկություններից, 2P RCBO- ի գնահատված ներկայիս տեսականին կարող է տարբեր լինել, բայց սովորաբար ներառում է բնութագրերի լայն տեսականի, ինչպիսիք են 6A, 10A, 16A, 20a, 25a, 63a, 80a, 50a, 63a, 80 ա, եւ այլն:

Գնահատված լարման.

Գնահատված հաճախականությունը. Այս անջատիչի գնահատված հաճախականությունը սովորաբար 50 / 60HZ է, որը համապատասխանում է էլեկտրամատակարարման հաճախականությանը երկրներում եւ մարզերում:

Գնահատված կարճ միացման հզորություն.

Արտահոսքի գործողություններ

RCBO- ն հիմնականում օգտագործվում է AC 50hz (60 կՀց), գնահատված լարման 230 / 400V, գնահատել ընթացիկ 6A- ից 40 ա ցածր լարման տերմինալի բաշխման համակարգ: RCBO- ն հավասար է MCB + RCD գործառույթի հետ. Այն օգտագործվում է էլեկտրական ցնցումների պաշտպանության եւ մարդու անուղղակի շփման պաշտպանության, էլեկտրական սարքավորումների պաշտպանության համար, երբ մարդու մարմինը էլեկտրաէներգիայի կամ էլեկտրական ցանցի արտահոսքի հոսանքը շոշափող մարդու մարմինը գերազանցում է սահմանված արժեքը եւ կարճ միացման պաշտպանությունը. Այն կարող է լինել նաեւ ոչ հաճախականության օպերատոր, շրջանային, որը օգտագործվում է բնակելի եւ առեւտրային թաղամասում: Այն համապատասխանում է IEC61009-1 ստանդարտին:

Դիմում եւ տեղադրում

Դիմում.

Տեղադրում. Միացման անջատիչը սովորաբար ընդունում է Symmetric Din- երկաթուղային մոնտաժային կամ վահանակի մոնտաժ, որը հարմար է բաշխման տուփի կամ բաշխման կաբինետում արագ տեղադրման եւ հեռացման համար:

Հաղորդալարեր. Հաղորդալար կատարելիս համոզվեք, որ հրդեհը, զրոյական եւ երկրի լարերը պատշաճ կերպով կապված են էլեկտրական ցնցումների եւ էլեկտրական հրդեհի ռիսկից խուսափելու համար:

2P RCBO A Type
