AC մագնիսական կապ

AC մագնիսական կոնուղը օգտագործվում է AC 50hz կամ 60Hz- ի էլեկտրաէներգիայի ցանցում, մինչեւ 380 Վ, LV ռեակտիվ էներգիայի միացումում LV կոնդենսատորային կառավարման սարքը գործող կամ անջատելու համար: Հակավիրման սարքով այն կարող է նվազեցնել փակման աճի ազդեցությունը եւ կանխել ծանրաբեռնվածությունը որպես կոտրվածք:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Տիպ		CJ19-09	CJ19-12	Cj19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Գնահատված աշխատանքային հոսանք (ա)	AC3	9	12	18	25	32	40	50	65	80	95
Գնահատված աշխատանքային հոսանք (ա)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-փուլային ստանդարտ ուժի վարկանիշներ Motors 50/60hz ինկիա AC-3	220/230 Վ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 վ	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Գնահատված ջերմության հոսանք (ա)		20	20	32	40	50	60	80	80	125	125
Էլեկտրական կյանք	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Էլեկտրական կյանք	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Մեխանիկական կյանք (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Կոնտակտների քանակը	3P + ոչ					3P + NC + ոչ
Կոնտակտների քանակը	3P + NC					3P + NC + ոչ

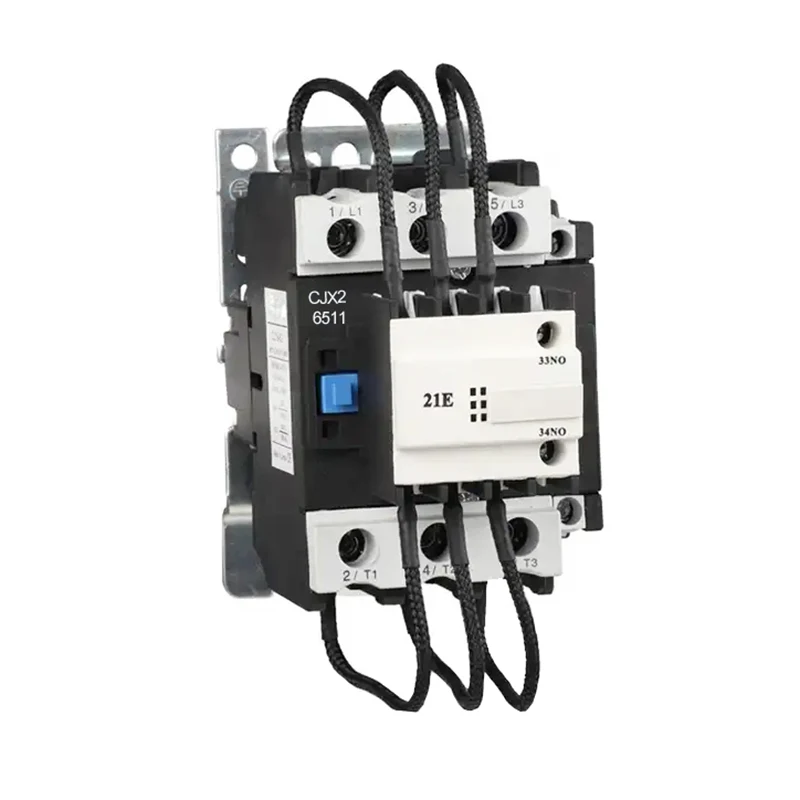

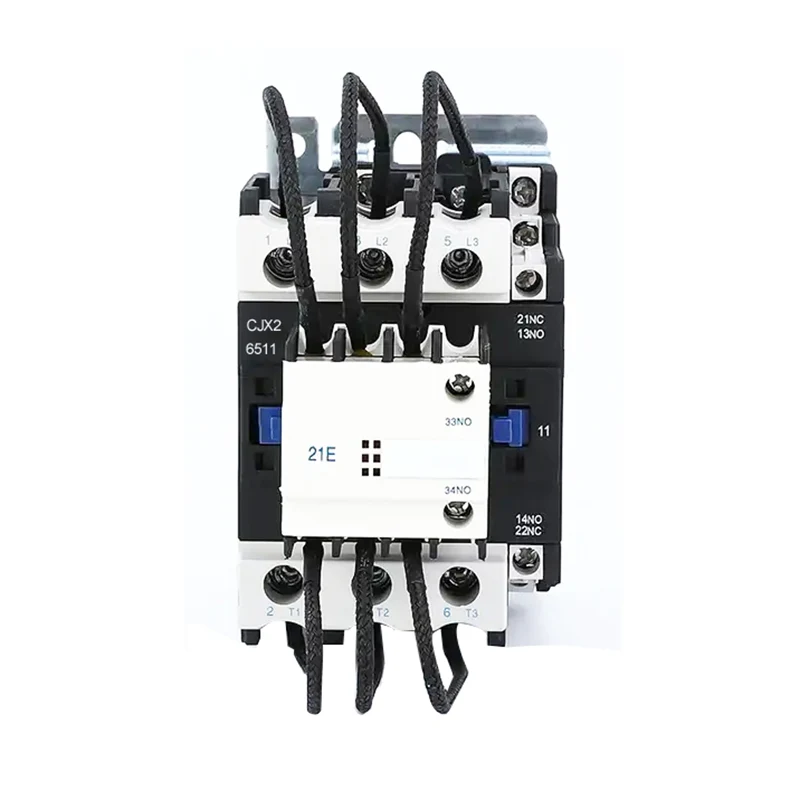

SCJ19 անջատիչ կոնդենսատորի տեսակը Կոնտակտորը օգտագործվում է AC 50hz կամ 60Hz- ի էլեկտրական ցանցում, մինչեւ 380 Վ, LV ռեակտիվ էներգիայի միացումում LV կոնդենսատորային կառավարման սարքը գործելու կամ միացնելու համար: Հակավիրման սարքով այն կարող է նվազեցնել փակման աճի ազդեցությունը եւ կանխել ծանրաբեռնվածությունը որպես կոտրվածք:

Գործողության սկզբունքը

AC Magnetic Contactor- ի գործառնական սկզբունքը հիմնված է էլեկտրամագնիսական ինդուկցիայի եւ մագնիսական ուժի վրա: Երբ կծիկը էներգիա է, ստեղծված մագնիսական դաշտը գրավում է երկաթի միջուկը եւ փակում է կոնտակտները, այդպիսով բացելով միացում: Երբ կծիկը քայքայվում է, մագնիսական դաշտը անհետանում է, երկաթե միջուկը վերաբեռնում է գարնան գործողությունների ներքո, շփումը կոտրված է, իսկ միացումն անջատված է: Այս եղանակով AC Magnetic Contactor- ը գիտակցում է AC Circuit- ի վերահսկողությունը:

Կառուցվածքը եւ կազմը

AC մագնիսական կոնտակտորը հիմնականում բաղկացած է հետեւյալ մասերից.

Էլեկտրամագնիսական համակարգ. Ներառում է բաղադրիչներ, ինչպիսիք են կծիկ, միջուկ եւ բազա, որոնք հիմնական մասերն են մագնիսական դաշտ եւ մագնիսական գործողություն ստեղծելու համար:

Կապի համակարգ. Ներառում է հիմնական կոնտակտային եւ օժանդակ կապը, որն օգտագործվում է միացման եւ անջատելու համար: Հիմնական կոնտակտները սովորաբար օգտագործվում են ավելի մեծ հոսանքներ կրելու համար, մինչդեռ օժանդակ կոնտակտներն օգտագործվում են վերահսկողության տարբեր գործառույթներ իրականացնելու համար:

Arc մարող սարք. Օգտագործվում է աղեղը մարելու համար, երբ շփումը անջատված է, կանխելով աղեղը `կապը վնասելու համար:

Այլ բաղադրիչներ. Աղբյուրների, փակագծերի, տների եւ այլն, օգտագործվում են բաղադրիչների բաղադրիչներին շտկելու եւ աջակցելու համար:

Կառուցվածքի առանձնահատկությունները

1. Կոնտակտը հավաքվել է ընթացիկ սահմանափակ դիմադրությամբ, կարող է սահմանափակել թույլատրելի արժեքի ընթացքում անջատիչ աճը:

2. Կոնտակտն ուղղակիորեն գործում է երկակի ընդմիջման կառուցվածքը, գործող մեխանիզմը արագաշարժ է, հեշտությամբ ստուգում է, կոմպակտ կառուցվածքային կենտրոնը փոխարինելու համար:

3. Երգուղով տերմինալային բլոկը պաշտպանված է ծածկով, անվտանգ եւ հուսալի:

4. Այն կարող է տեղադրվել պտուտակներով կամ 35/75 մմ ստանդարտ երկաթուղով:

Աշխատանքային եւ տեղադրման պայմաններ

(1) շրջակա միջավայրի ջերմաստիճանը. -5 ℃ - + 40 ℃, միջին ջերմաստիճանը չպետք է լինի + 35 ℃ 24 ժամվա ընթացքում:

(2) Մթնոլորտային պայմաններ. Մթնոլորտային շրջակա միջավայրի խոնավությունը 50% -ով, երբ + 40 ℃. Շրջակա միջավայրի խոնավությունը կարող է ավելի բարձր լինել ցածր ջերմաստիճանում: Արհեստային ամսվա ընթացքում միջինից ցածր ջերմաստիճանը + 25 ℃ միջին հաշվով առավելագույն հարաբերական խոնավության դեպքում 90% է, եւ հաշվի առնելով ջերմաստիճանի փոփոխությունը եւ կատարվում է գելի մակերեսը:

(3) Տեղադրման դեպքում 2000 մ բարձրության բարձրությունը:

(4) Աղտոտման դաս. 3 դաս

(5) Տեղադրման դաս. III

(6) Տեղադրման պայմանը. Մակերեսային մակերեսը եւ ուղղահայաց ինքնաթիռի լանջը ոչ ավելին չէ, քան ± 5 °, եւ ոչ մի էական ազդեցություն եւ թրթռում, թափահարելով տեղը:

Հիմնական հատկանիշները

Վստահելի Աշխատանք. AC մագնիսական կոնտակտորը պատրաստված է բարձրորակ նյութերից եւ արտադրական առաջատար գործընթացից, որն ունի բարձր հուսալիություն եւ կայունություն:

Long Service Life. Կոնտակտային համակարգը պատրաստված է մաշվածության դիմացկուն նյութերից, որոնք կարող են դիմակայել լայն ընթացիկ եւ լարման ցնցումներին, երկարացնելով ծառայության կյանքը:

Հեշտ է պահպանել. Կառուցվածքը ողջամիտ նախագծված է, հեշտ է ապամոնտաժել եւ վերանորոգել, նվազեցնելով պահպանման արժեքը:

Տարբեր բնութագրեր. Տարբեր օգտագործողների կարիքները բավարարելու համար AC Mag մագնիսական կապը ունի տարբեր առանձնահատկություններ եւ մոդելներ ընտրելու համար, ներառյալ տարբեր ընթացիկ մակարդակներում, լարման մակարդակներով եւ օժանդակ կոնֆիգուրացիաներից:
