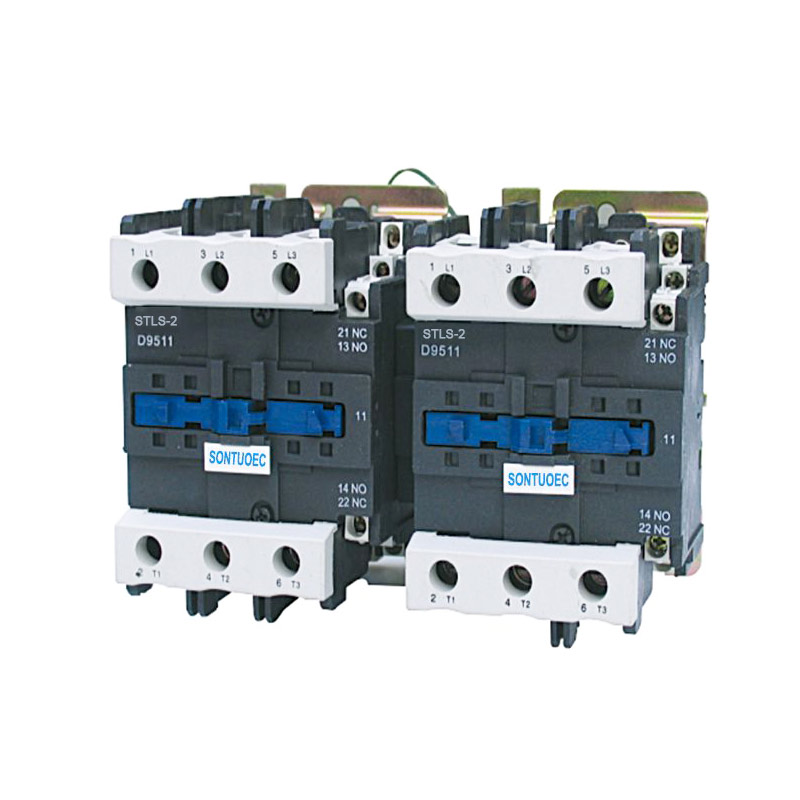

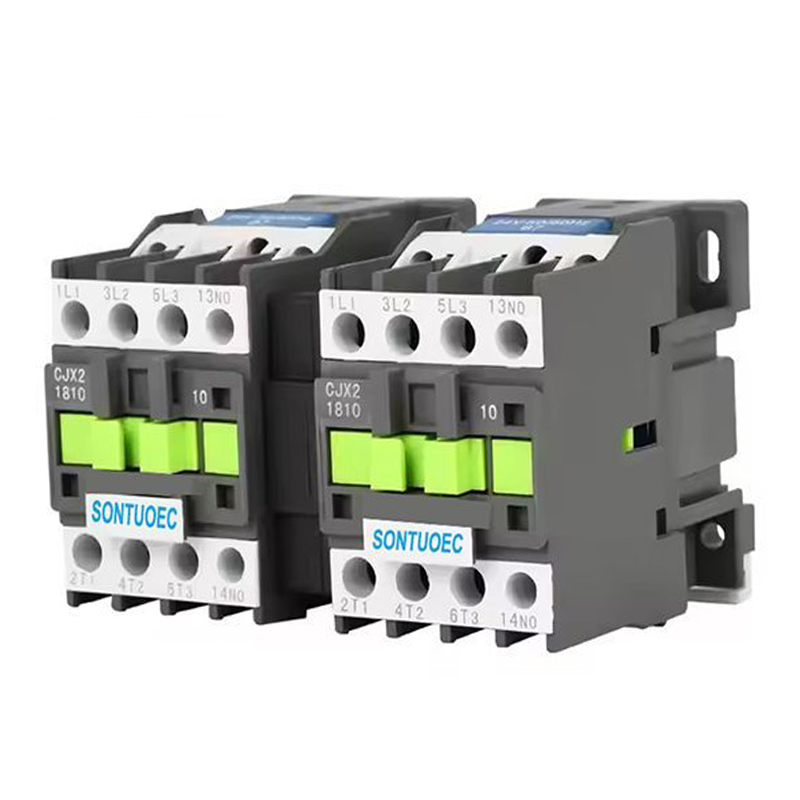

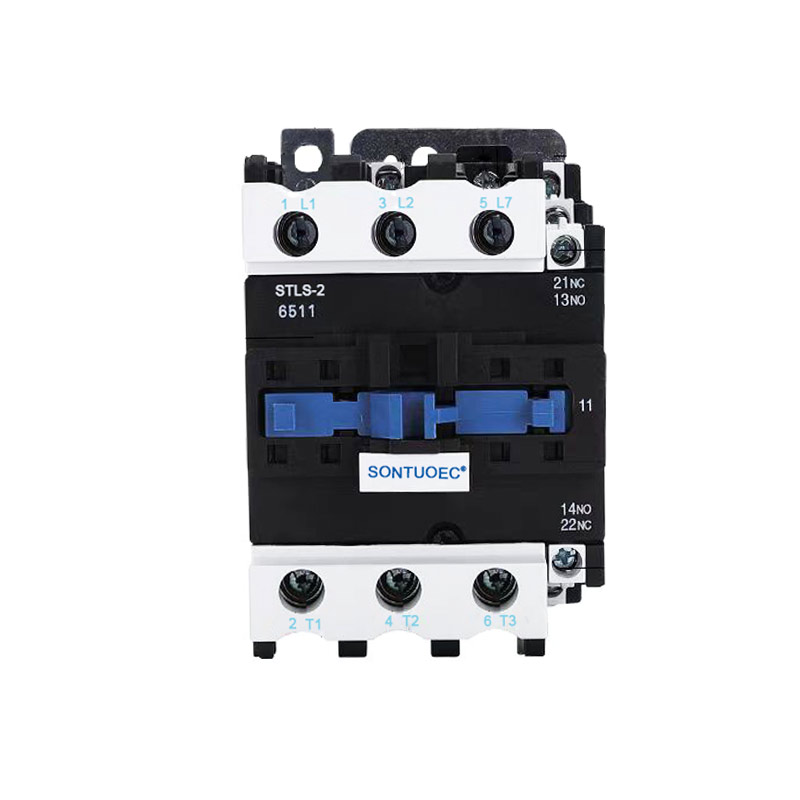

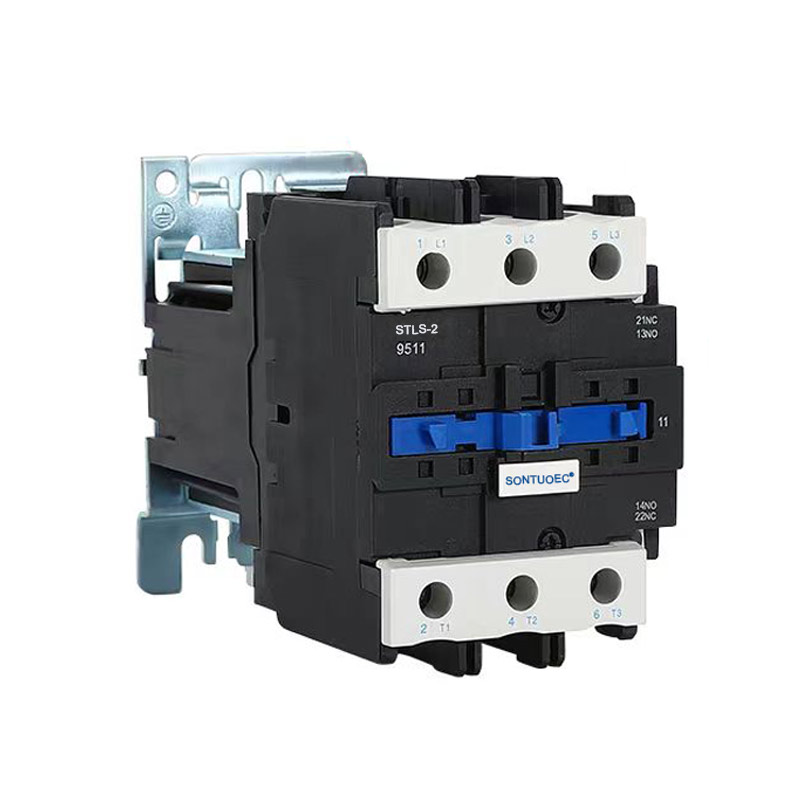

Stls-2 (Cjx2) շարքի մեխանիկական փոխկապակցման կոնտակտոր

Stls-2(Cjx2) սերիայի մեխանիկական փոխկապակցված կոնտակտորը հարմար է մինչև 660V AC 50Hz անվանական լարման, 620A հոսանքի սխեմաներում օգտագործելու համար՝ փոխարկելի շարժիչը կառավարելու համար: Այս մեխանիկական փոխկապակցման սարքը ապահովում է երկու փոխարկելի կոնտակտորների կոնտակտային փոխարկումը: Այն համապատասխանում է IEC60947-4-1 ստանդարտներին:

Մոդել:STLS-2(CJX2)

Ուղարկել հարցում

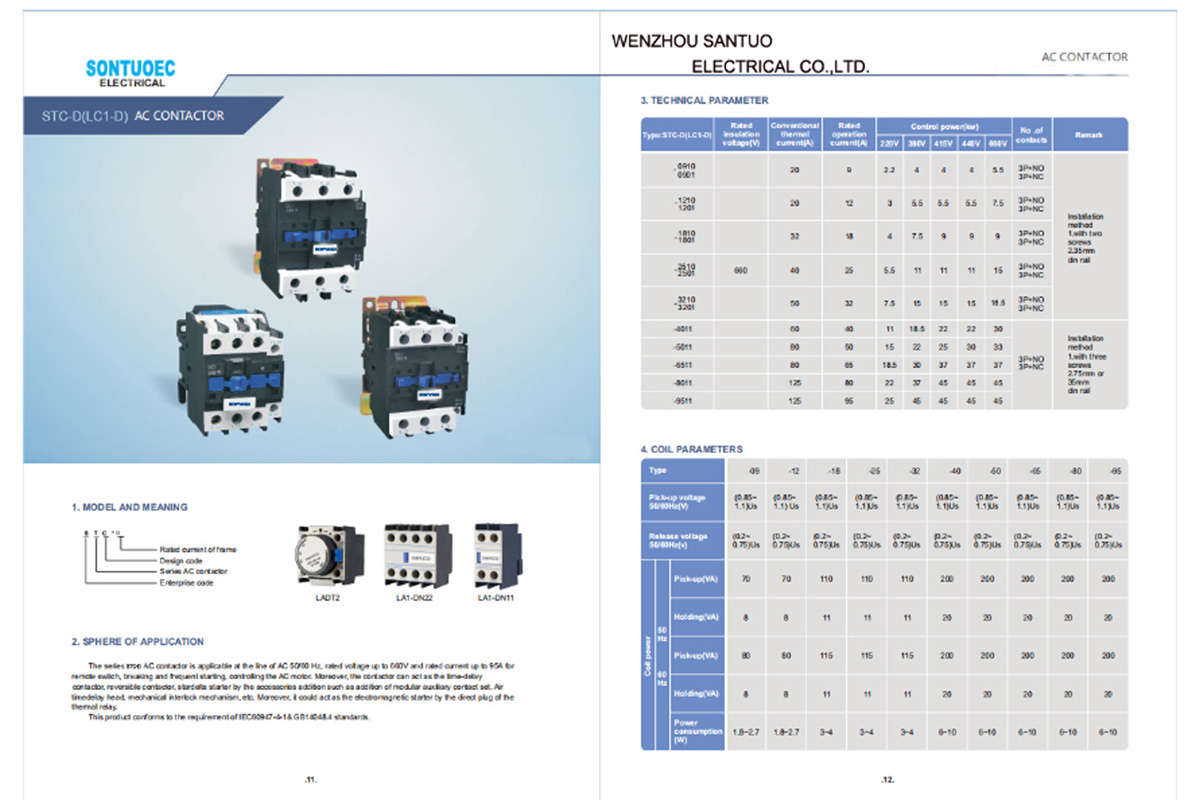

ապրանքի նկարագրությունը

Տեսակ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Մեկուսիչ գնահատված լարումը		660	660	660	660	660	660	660	660	660	660
պայմանական ջերմային		20	24	32	40	50	60	75	80	110	125
ընթացիկ		20	24	32	40	50	60	75	80	110	125
Գնահատված գործառնական		9	12	16	25	32	40	50	63	80	95
ընթացիկ		9	12	16	25	32	40	50	63	80	95
վերահսկվում է	220 Վ	2.2	3	4	5.5	7.5	11	15	18.5	22	25
հզորություն (կվտ)	380 Վ	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 Վ	4	5.5	9	11	15	22	35	37	45	45
	440 Վ	4	5.5	9	11	15	22	30	37	45	45
	660 Վ	5.5	7.5	10	15	18.5	30	33	37	45	45

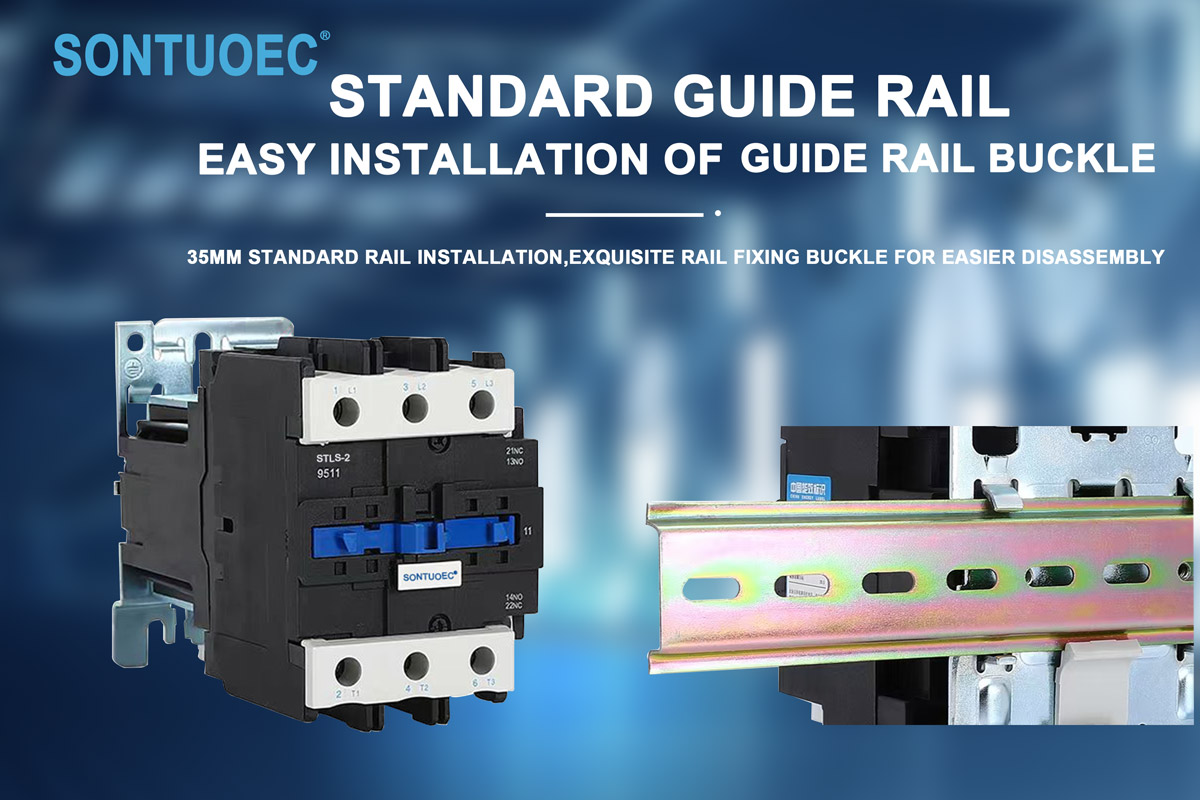

Նշում		-ի տեղադրումը					-ի տեղադրումը
		ռելեները կարող են օգտագործել երկու պտուտակ					ռելեներ կարող են երեք
		և նաև օգտագործեք 35 մմ					պտուտակներ և օգտագործել նաև
		տեղադրման երկաթուղի					75 մմ կամ 35 մմ տեղադրում
							երկաթուղային

Կառուցվածքը և բնութագրերը

Կառուցվածքը:

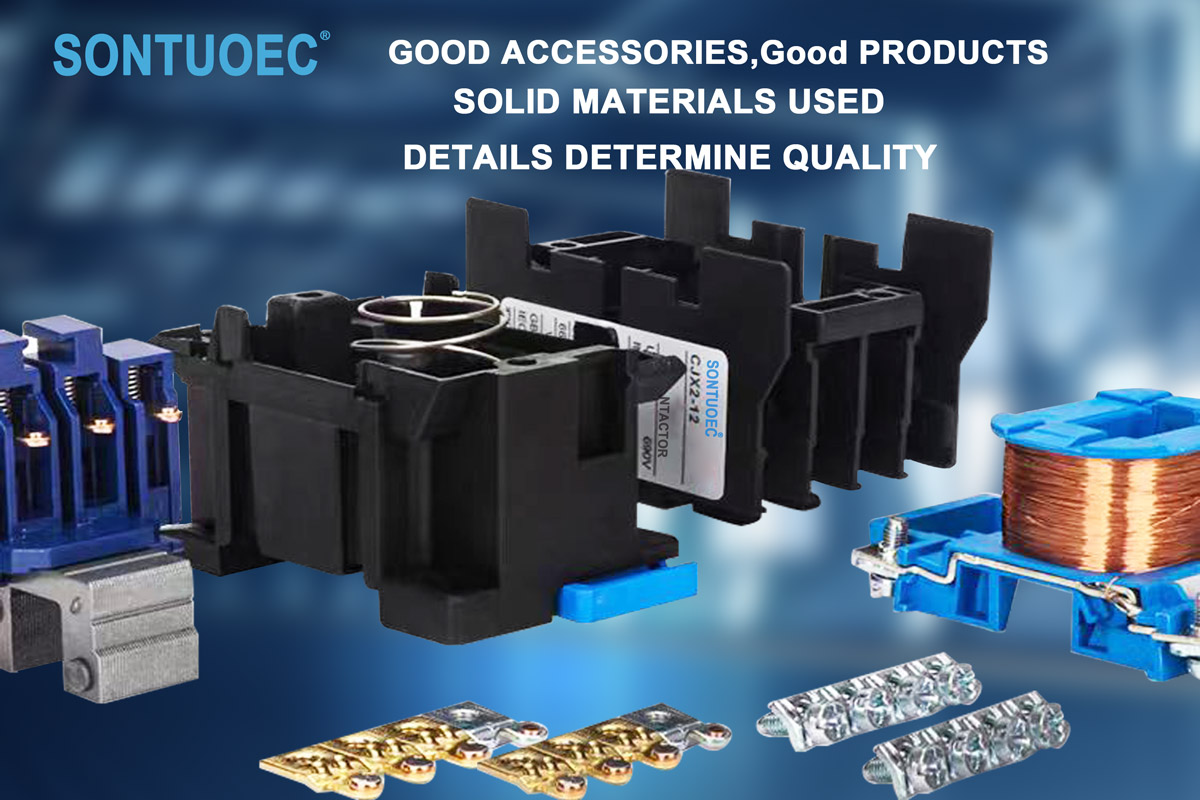

3P AC կոնտակտորը սովորաբար բաղկացած է էլեկտրամագնիսական համակարգից (ներառյալ կծիկը, միջուկը և այլն), կոնտակտային համակարգից (ներառյալ հիմնական կոնտակտը և օժանդակ կոնտակտը), աղեղը մարող սարքից և պատյանից և այլ մասերից: Դրանցից հիմնական կոնտակտը օգտագործվում է բարձր հոսանք տեղափոխելու համար, իսկ օժանդակ կոնտակտը օգտագործվում է կառավարման ազդանշանների փոխանցումն ու հետադարձ կապն իրականացնելու համար։

Առանձնահատկություններ:

Երեք անկախ կոնտակտներով այն կարող է միաժամանակ կառավարել եռաֆազ հզորությունը և մեկ զրոյական գիծ:

Կոնտակտային համակարգը պատրաստված է բարձրորակ նյութերից՝ լավ հաղորդունակությամբ և մաշվածության դիմադրությամբ:

Էլեկտրամագնիսական համակարգն ունի բավարար ներծծող ուժ՝ կոնտակտները հուսալիորեն ներգրավելու և ազատելու համար:

Աղեղը մարող սարքը կարող է արդյունավետորեն մարել կոնտակտների անջատման ժամանակ առաջացած աղեղը՝ պաշտպանելով կոնտակտները վնասվելուց:

Stls-2(Cjx2) սերիայի մեխանիկական փոխկապակցման կոնտակտորը հարմար է սխեմաներում մինչև 660V AC 50Hz կամ 60Hz անվանական լարման օգտագործման համար, մինչև 95A անվանական հոսանք, փոփոխական շարժիչը պատրաստելու և կոտրելու, հաճախակի գործարկելու և կառավարելու համար: Օժանդակ կոնտակտային բլոկի, ժմչփի հետաձգման և մեքենա-փակող սարքի և այլնի հետ համատեղ այն դառնում է հետաձգման կոնտակտոր, մեխանիկական փոխկապակցող կոնտակտոր, աստղ-եռանկյուն մեկնարկիչ: Ջերմային ռելեով այն միացվում է էլեկտրամագնիսական մեկնարկիչին: Կոնտակտորը արտադրված է ըստ IEC 60947-1-ի:

Գործողության սկզբունքը

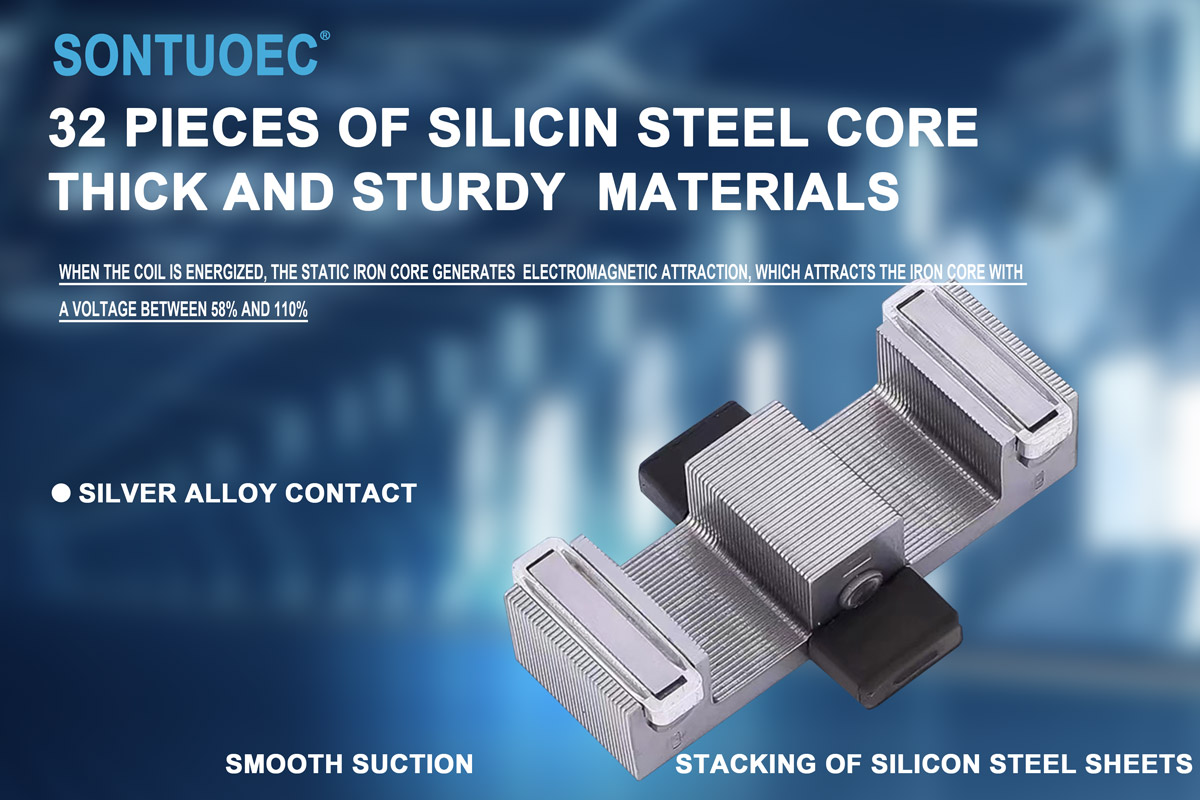

Երբ 3P AC Contactor-ի կծիկը միացված է, երկաթի միջուկը առաջացնում է մագնիսականություն և ձգում է կոնտակտային համակարգը փակելու համար, այդպիսով միացնելով եռաֆազ սնուցման աղբյուրը և զրոյական մետաղալարը: Երբ կծիկը անջատվում է էներգիայից, միջուկը կորցնում է իր մագնիսականությունը, և շփման համակարգը զսպանակի գործողության ներքո առանձնանում է, այդպիսով անջատելով եռաֆազ սնուցումը զրոյական գծից: Այս կերպ 3P AC Contactor-ը կարող է իրականացնել էլեկտրական բեռների հեռակառավարումը:

Կիրառման սցենարներ

3P AC Contactor-ը լայնորեն օգտագործվում է տարբեր էներգահամակարգերում, որոնք պետք է վերահսկեն եռաֆազ հզորությունը և մեկ զրոյական գիծը միաժամանակ, ինչպիսիք են.

Արդյունաբերական ավտոմատացման ոլորտ. օգտագործվում է շարժիչի գործարկման, կանգառի և հակադարձ գործողությունները վերահսկելու համար:

Էներգահամակարգ. օգտագործվում է էներգահամակարգի հեռակառավարման և պաշտպանության համար:

Շենքերի ավտոմատացում. օգտագործվում է լուսավորության, օդորակման և այլ սարքավորումների մեկնարկը և կանգառը վերահսկելու համար:
